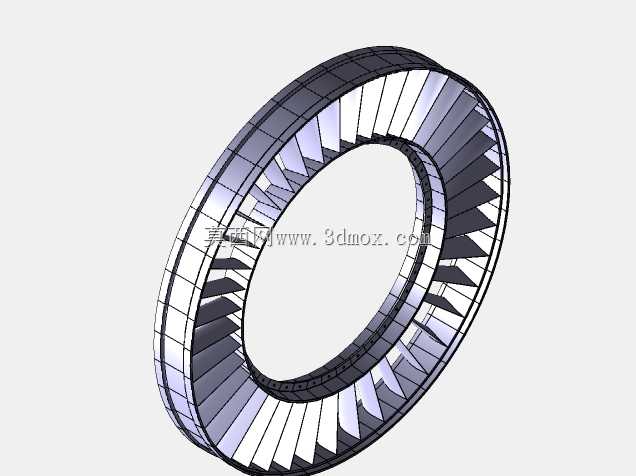

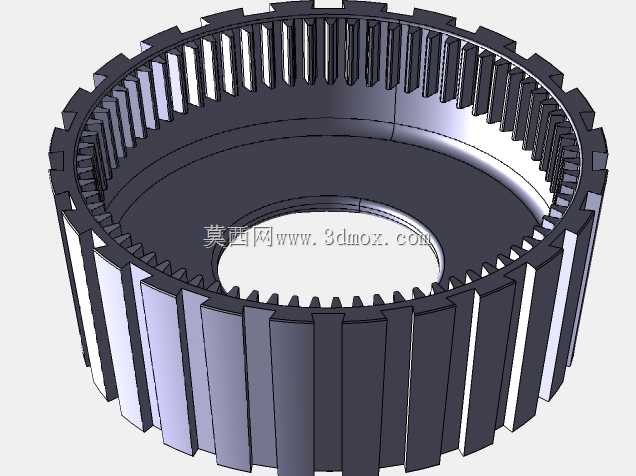

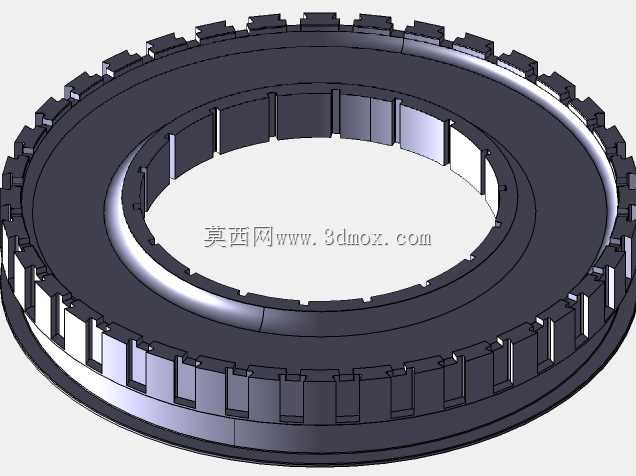

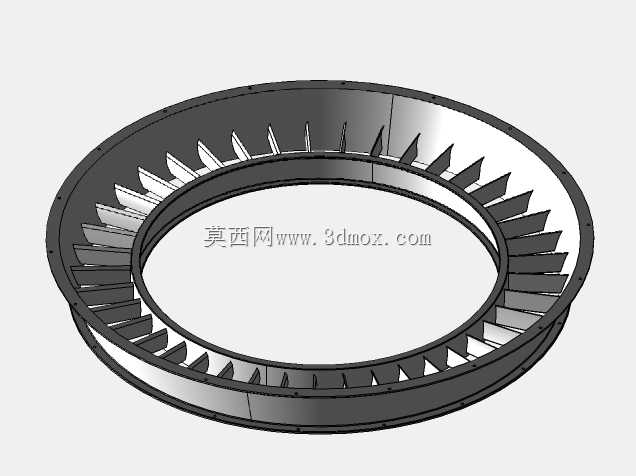

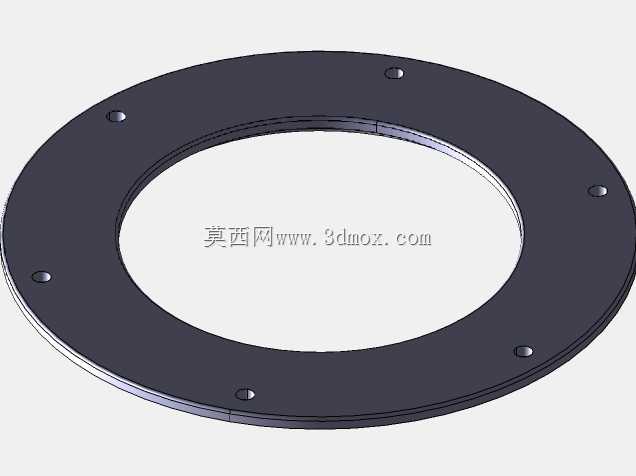

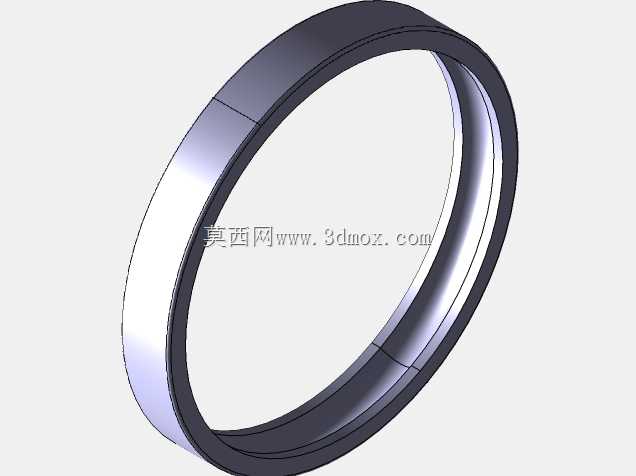

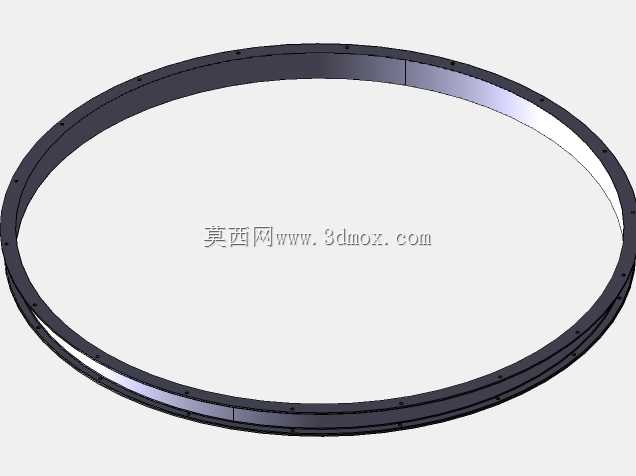

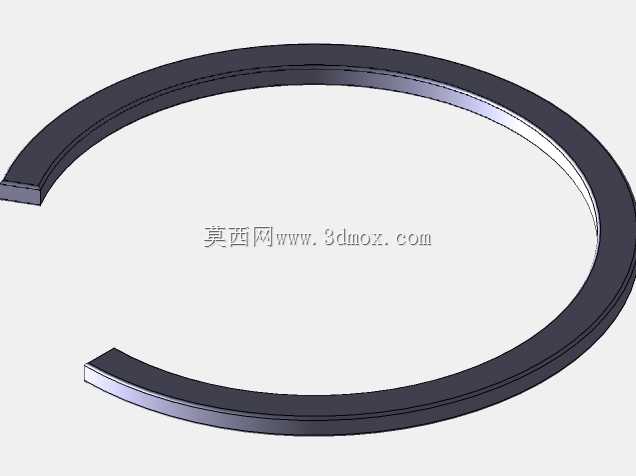

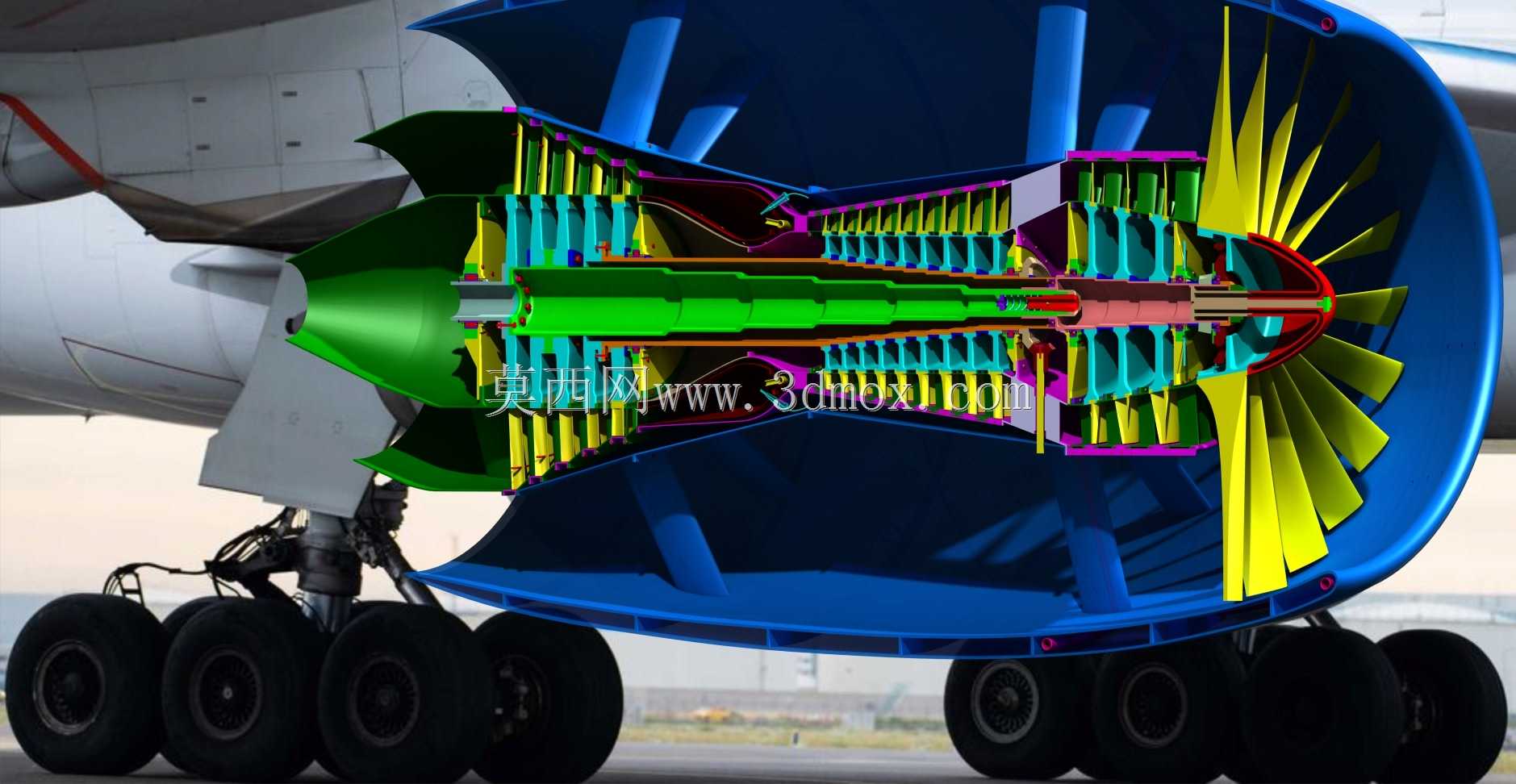

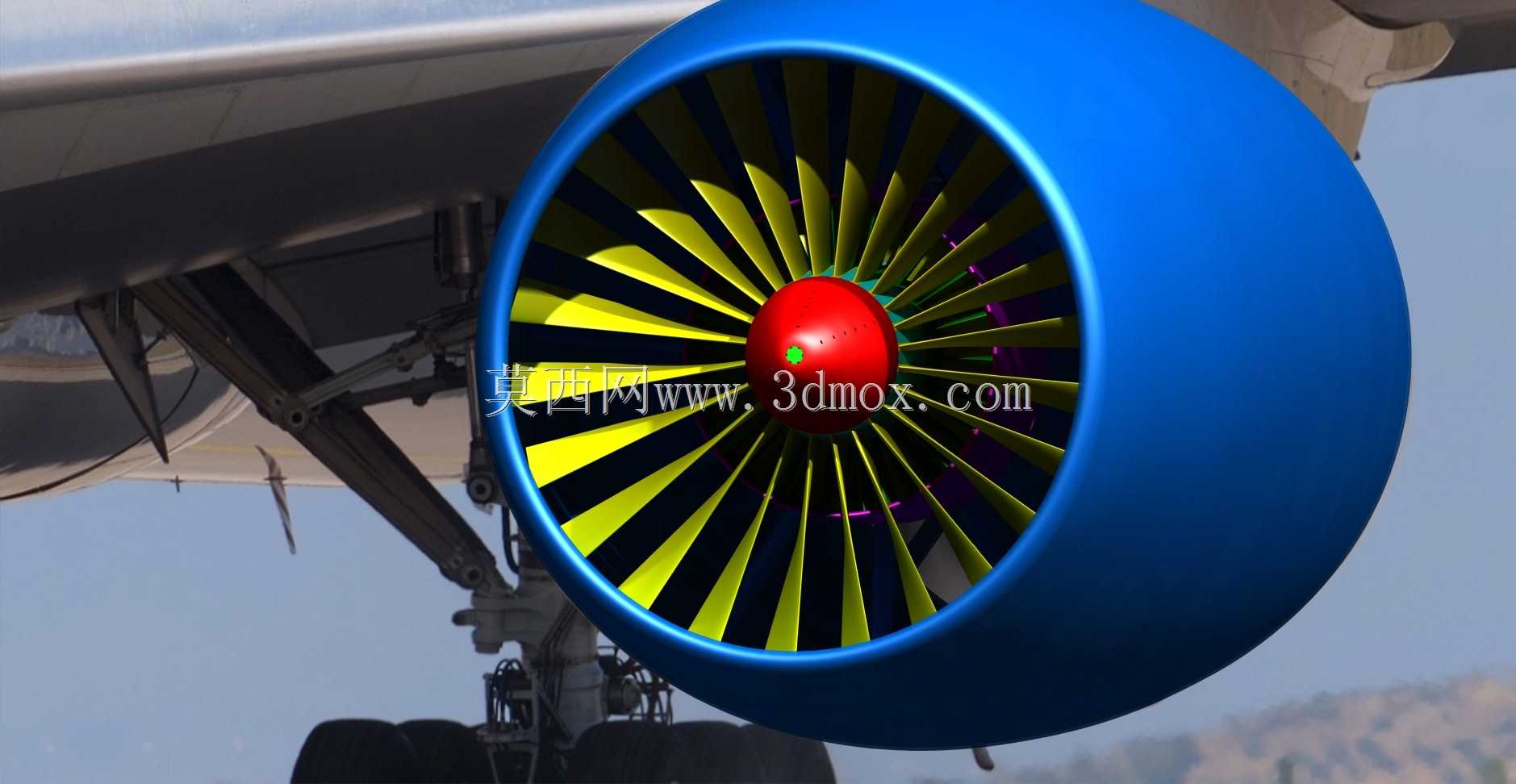

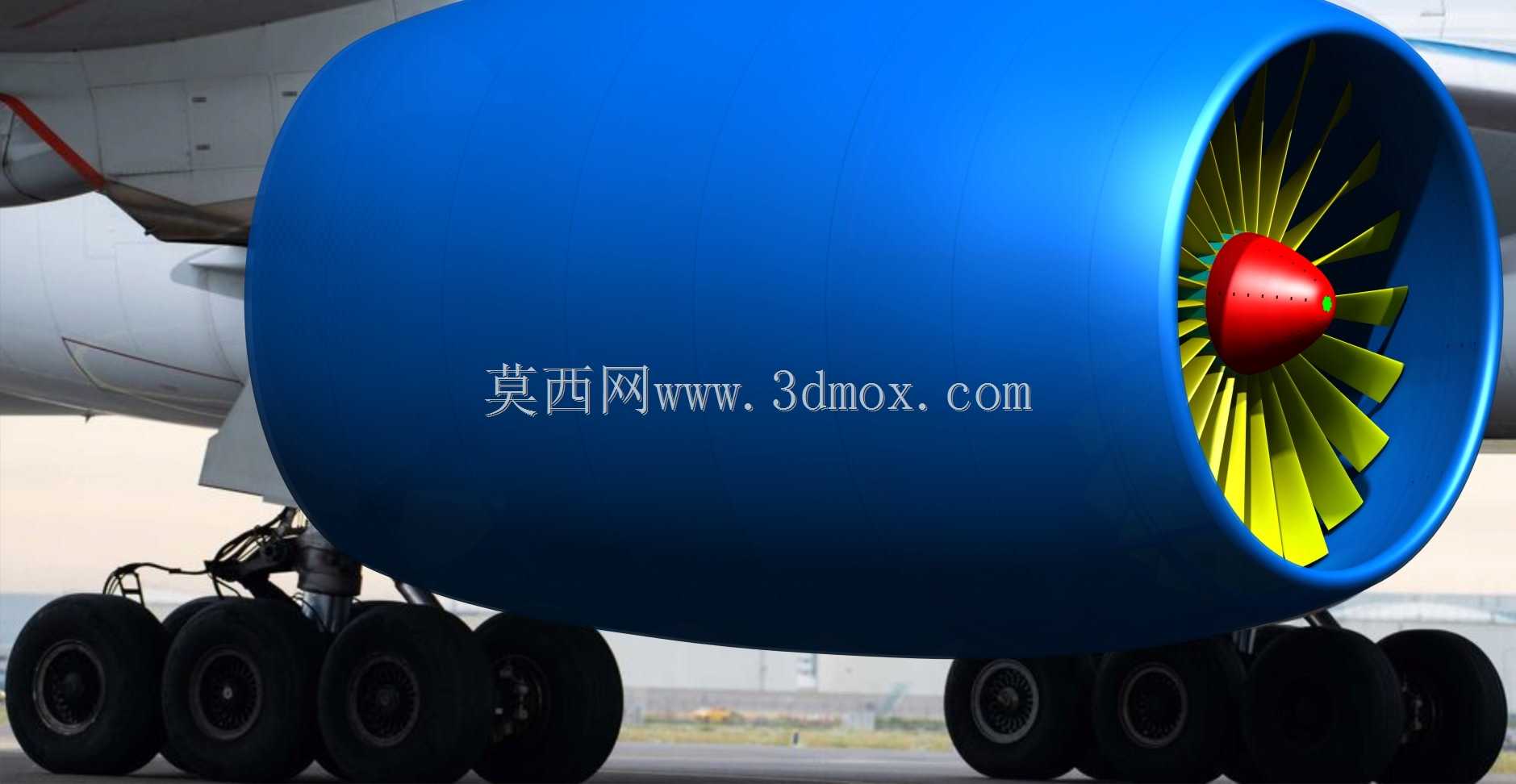

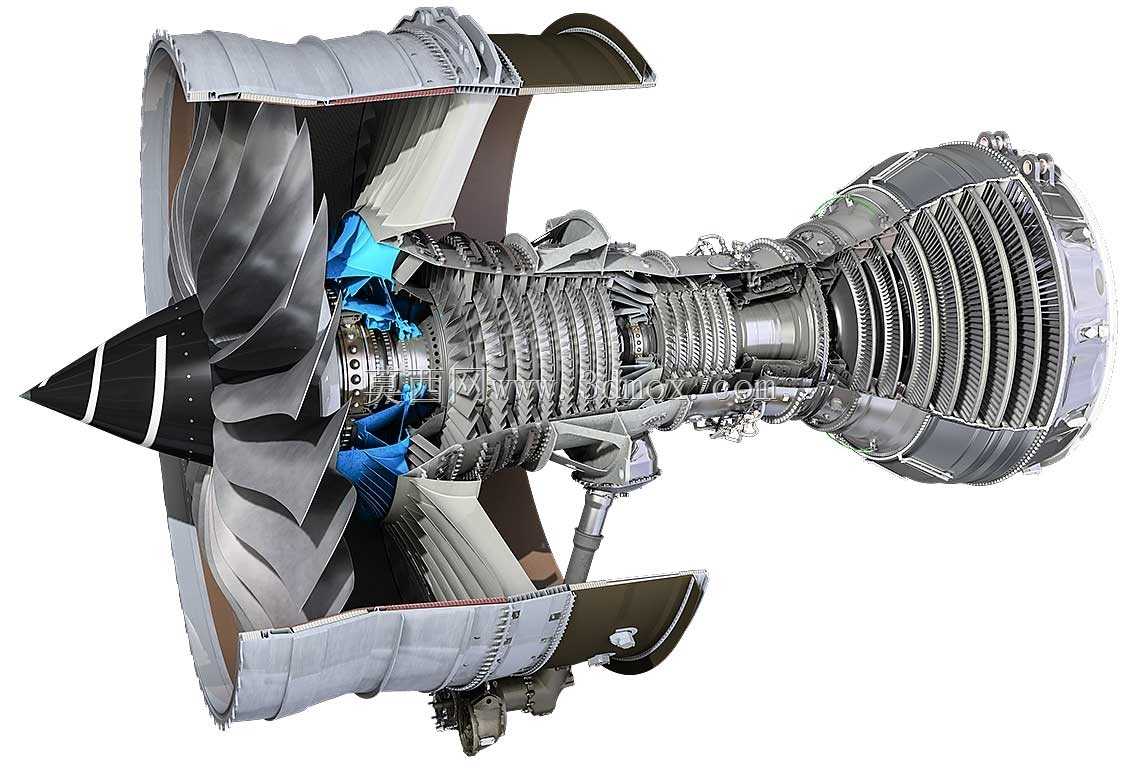

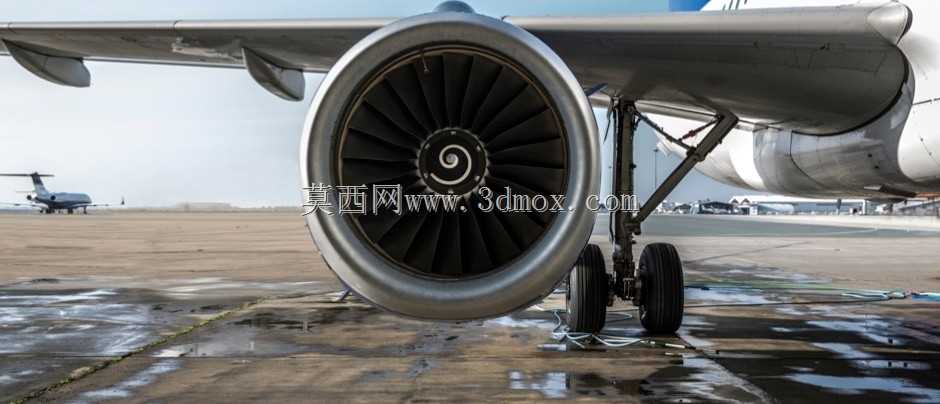

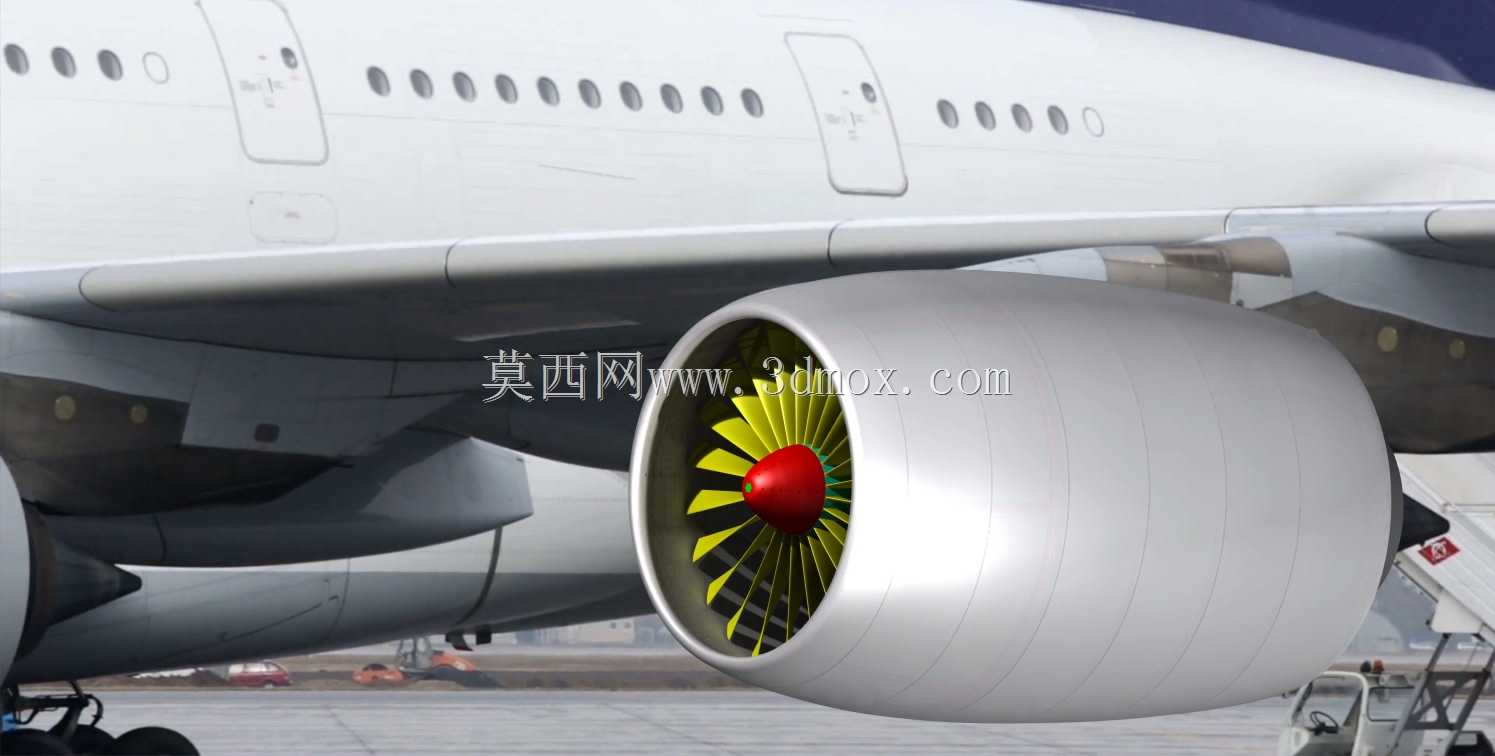

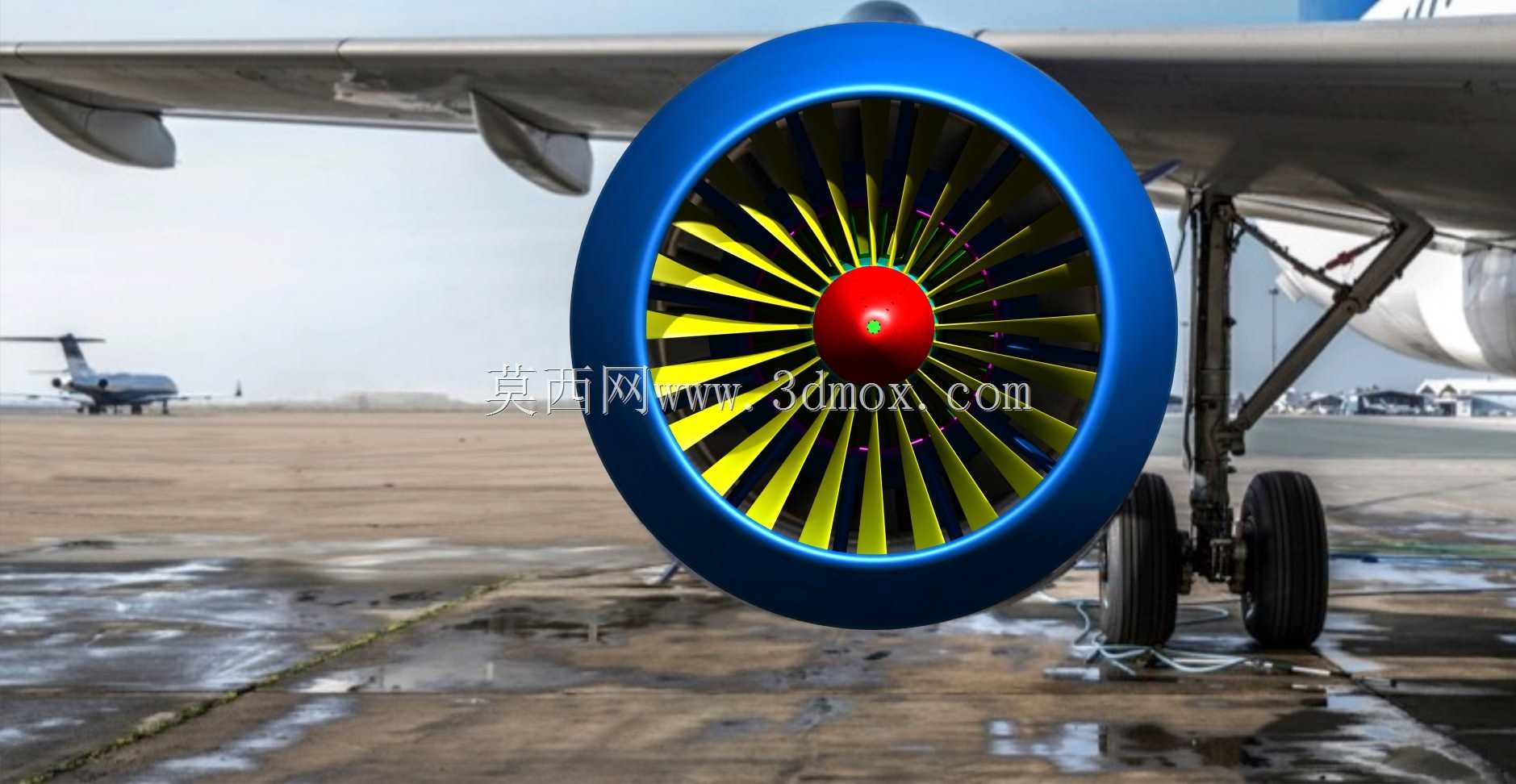

民航客机用带防冰系统双流涡扇动力装置

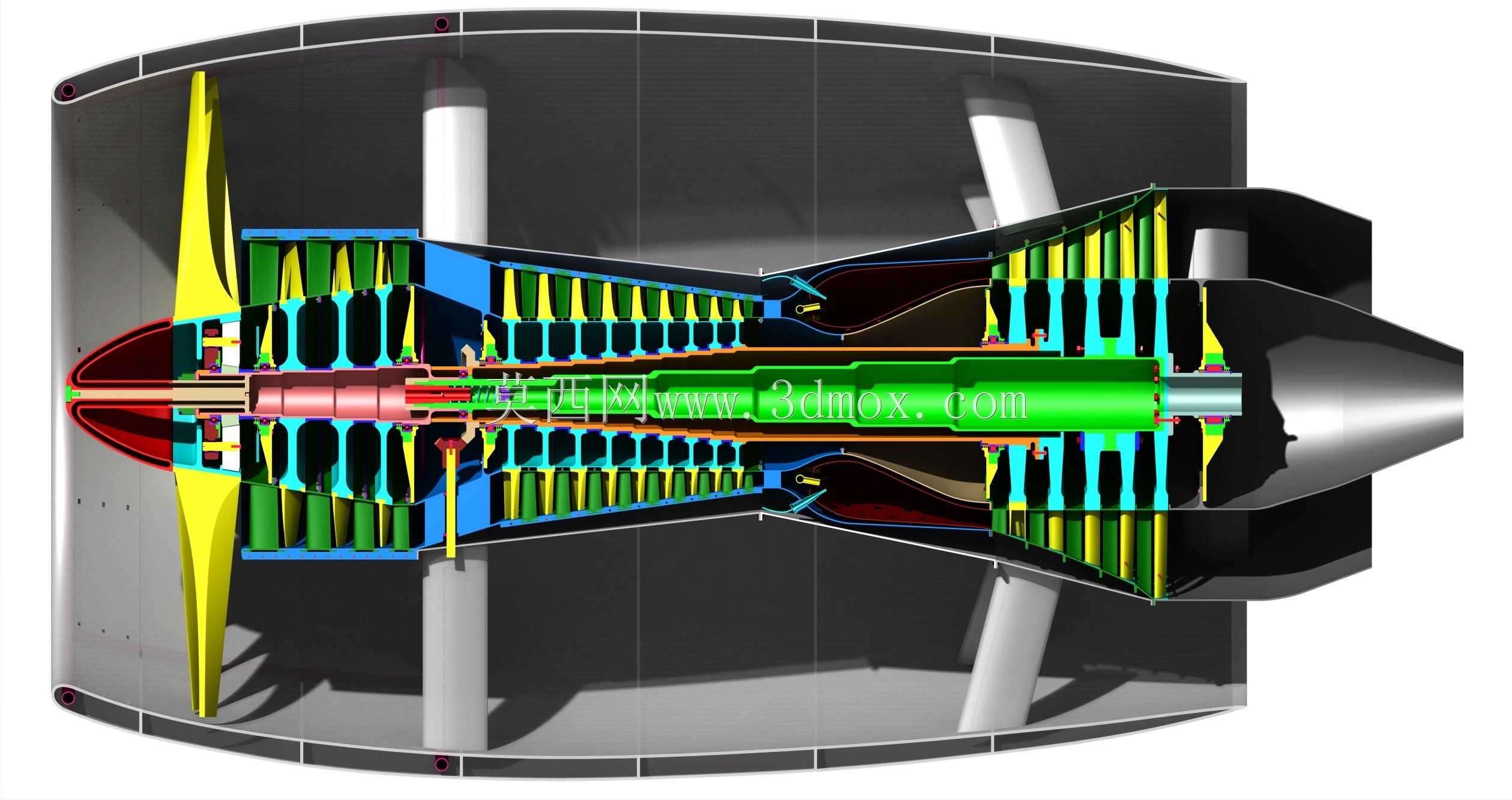

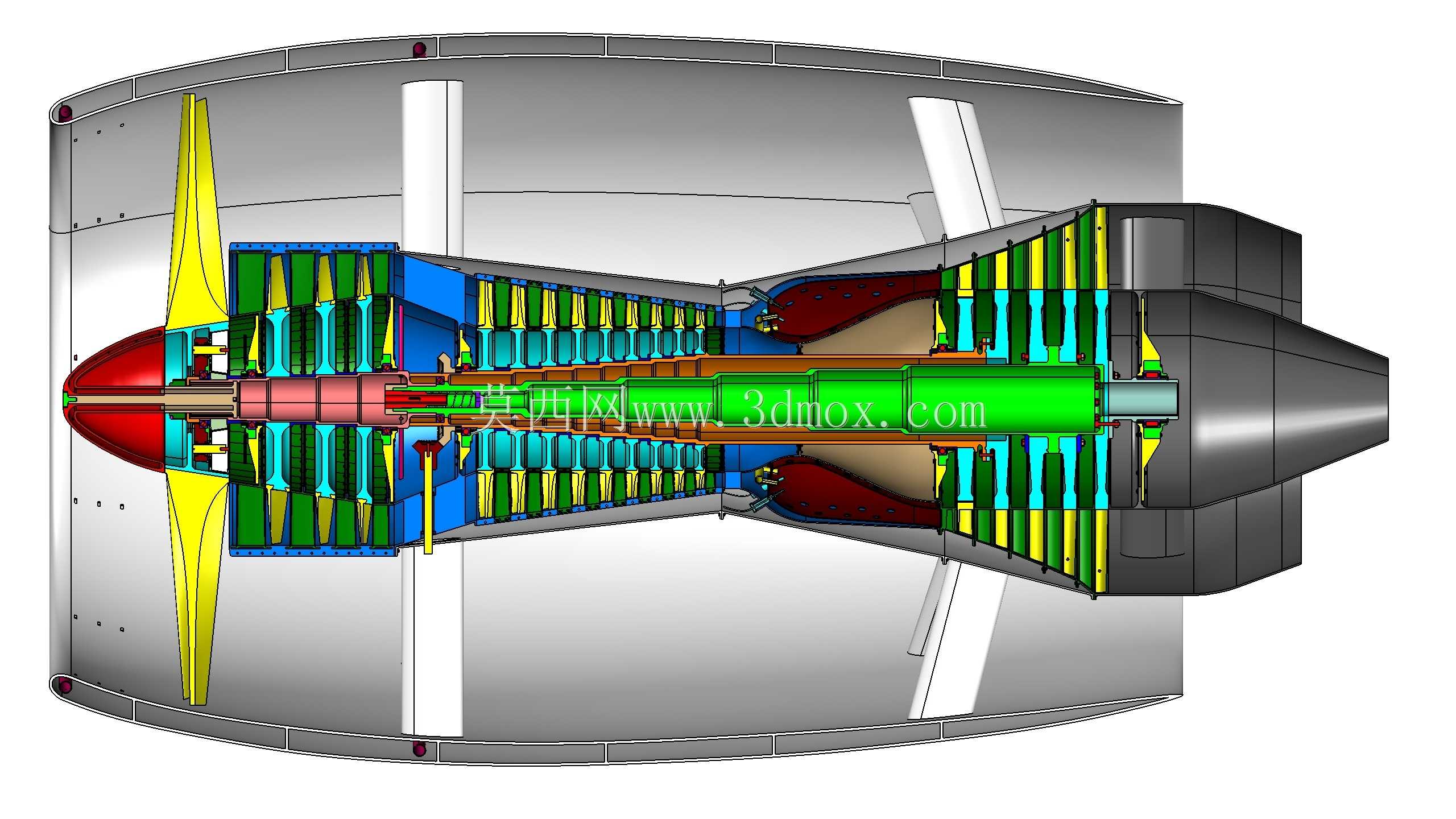

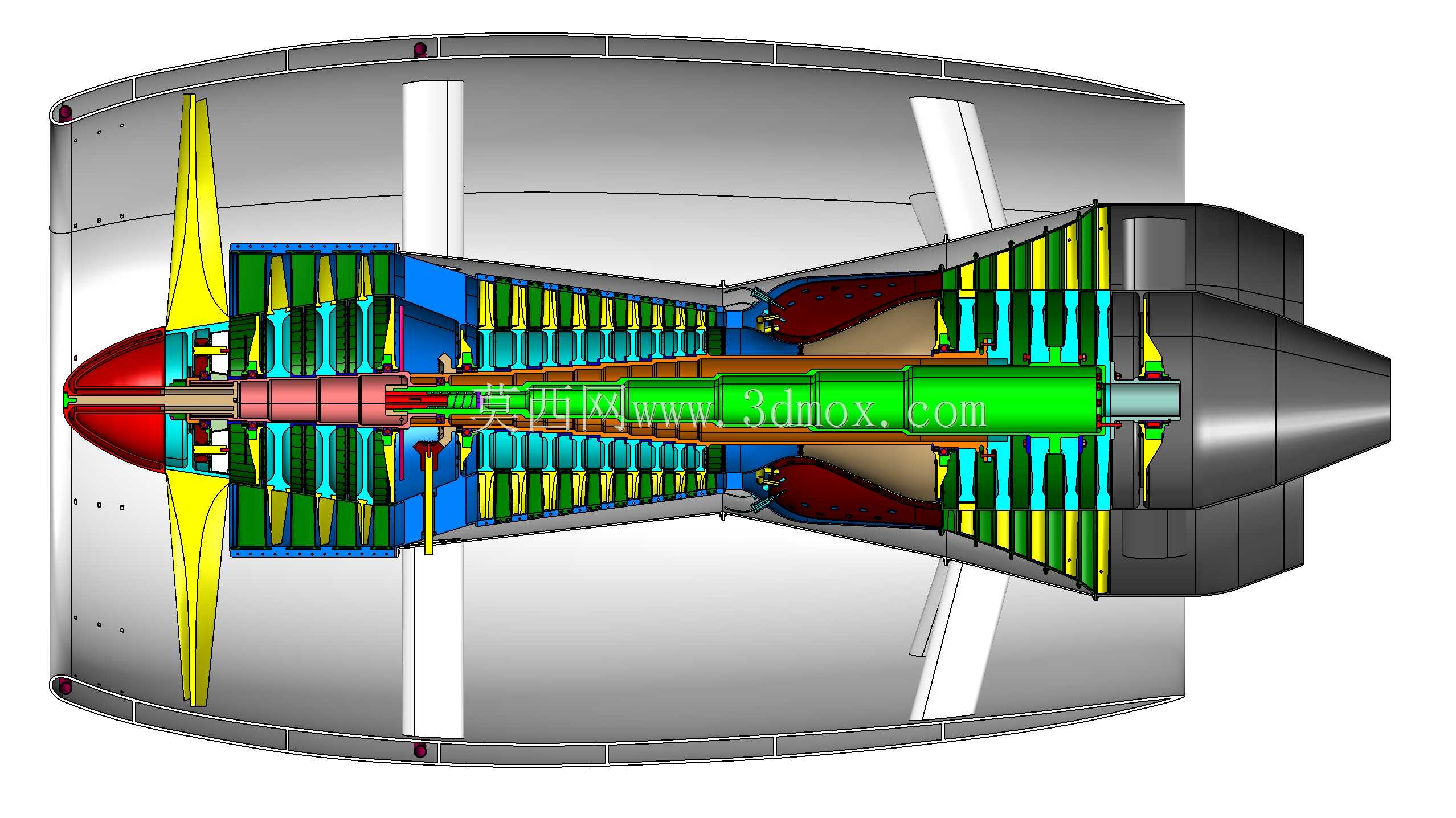

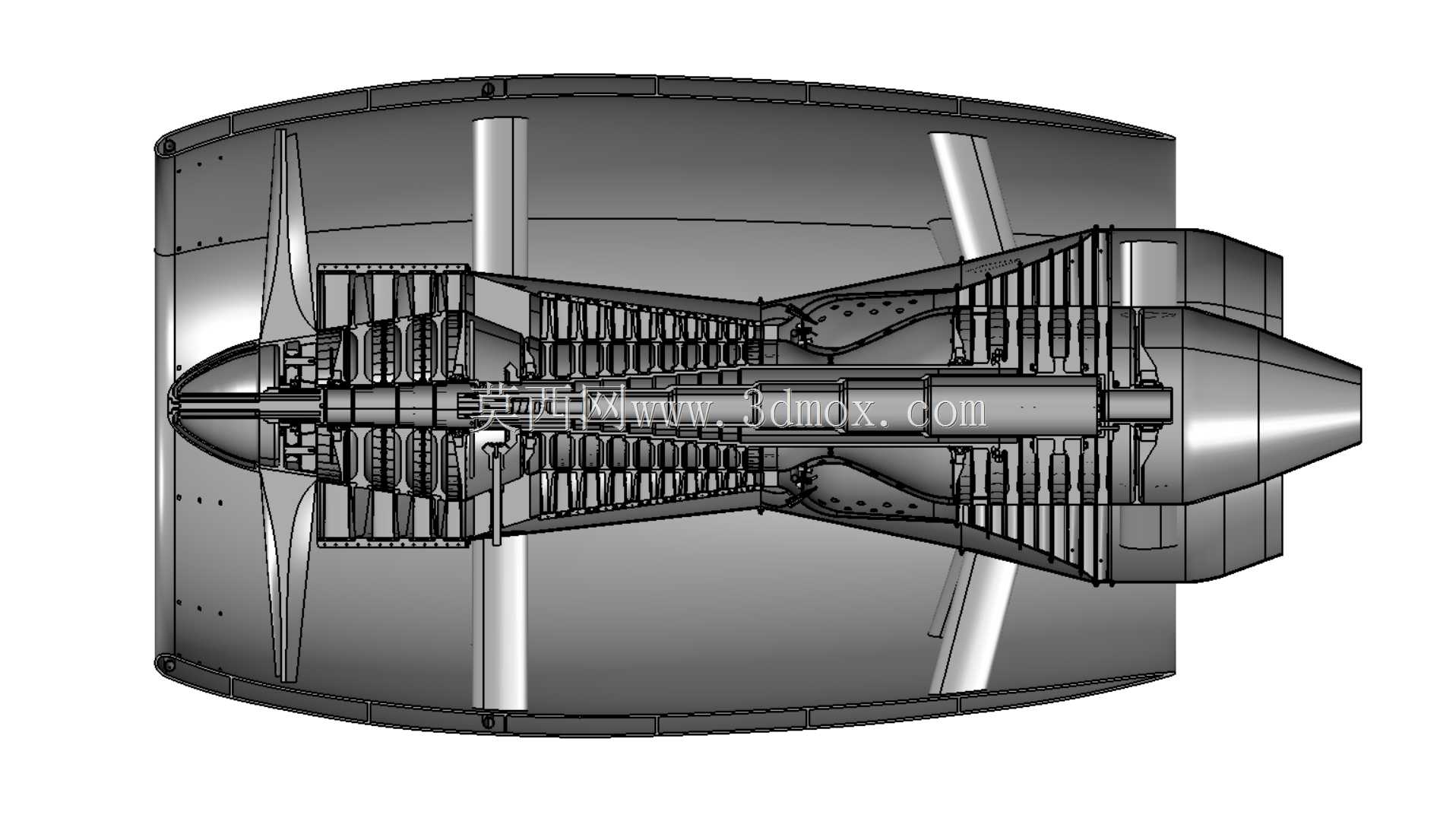

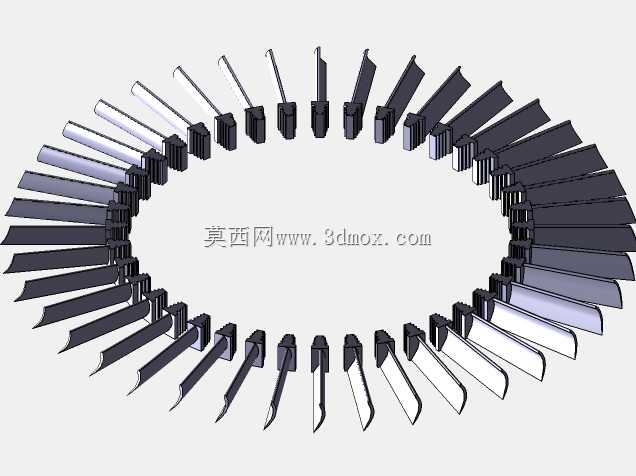

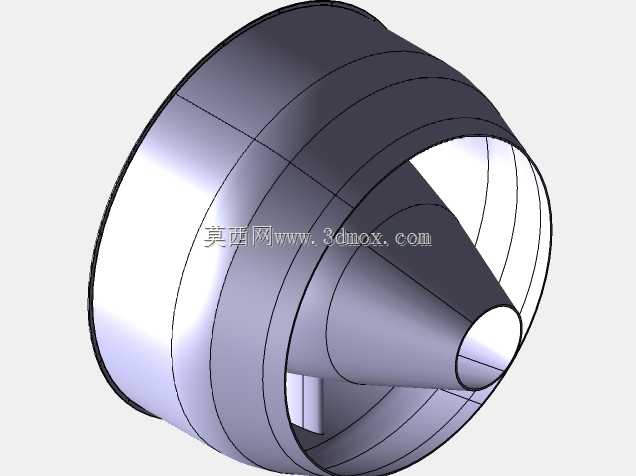

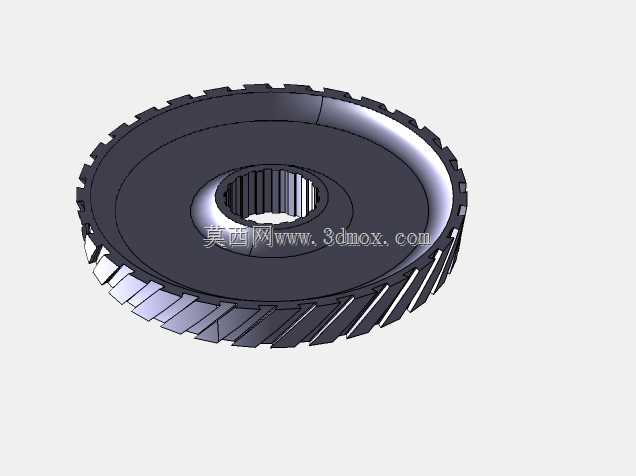

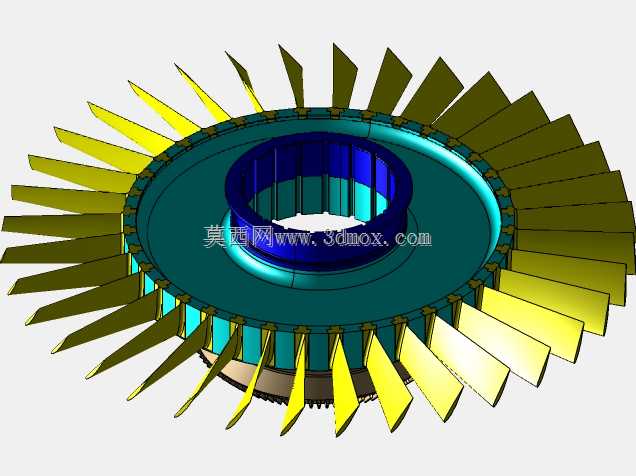

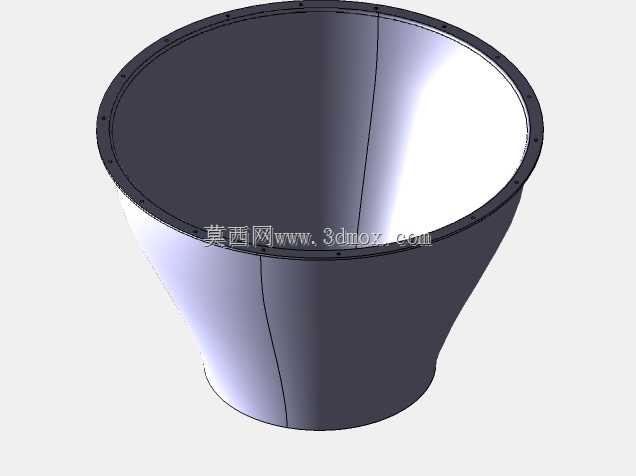

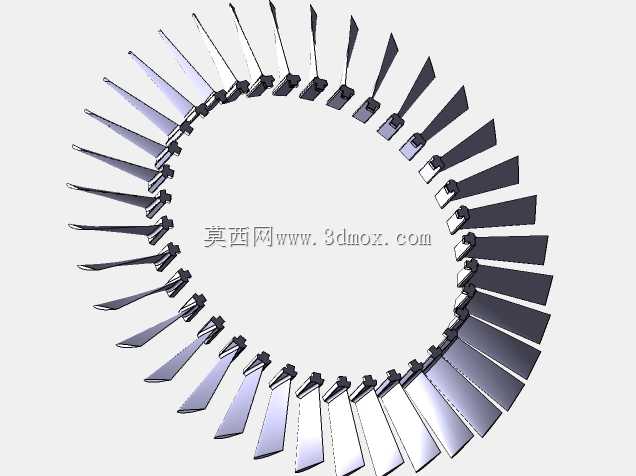

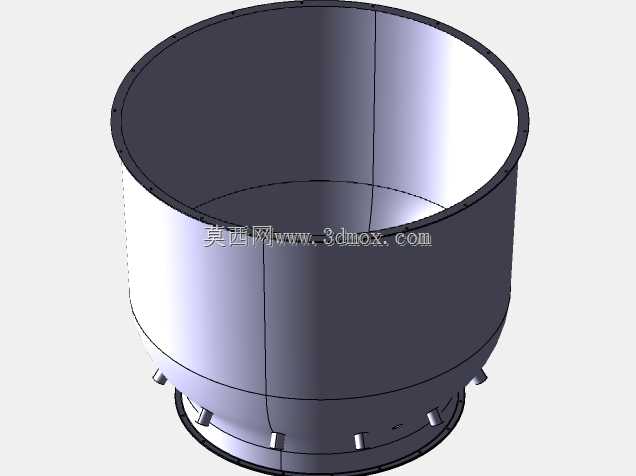

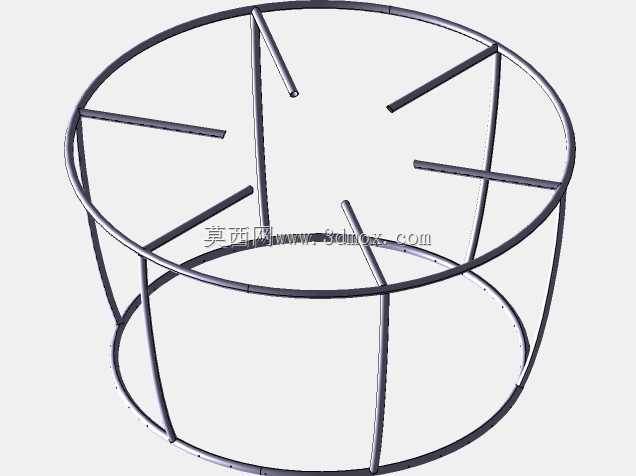

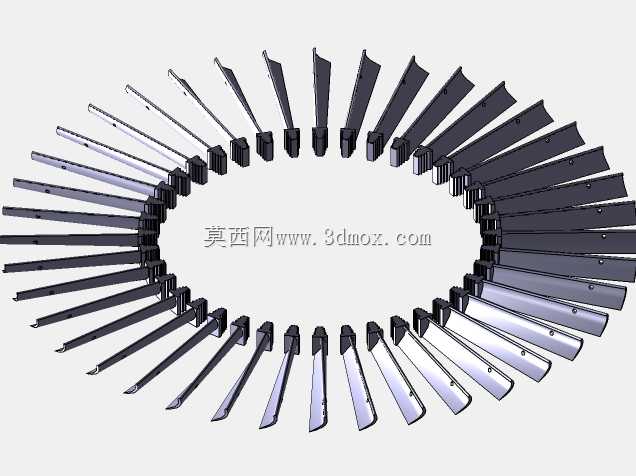

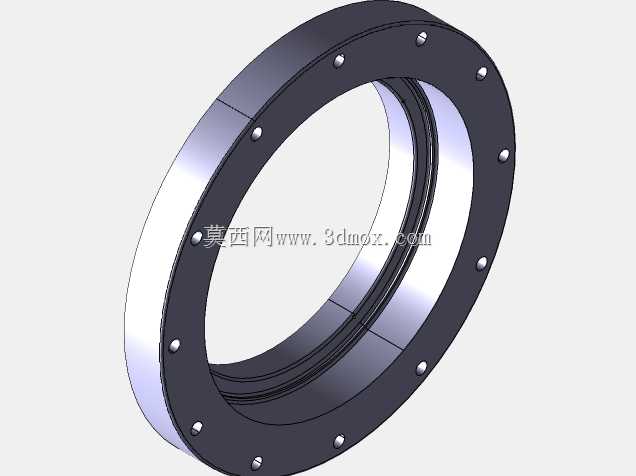

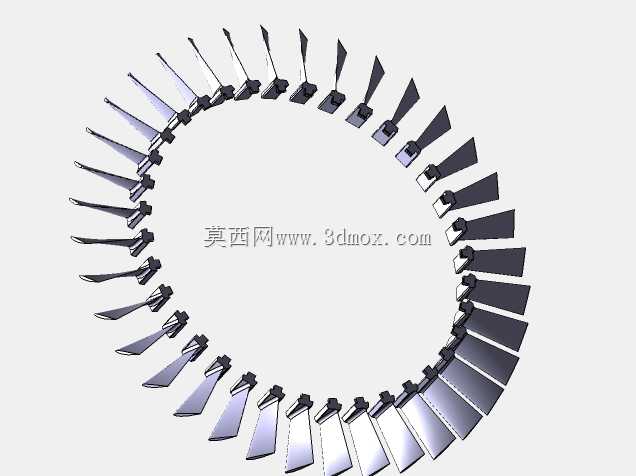

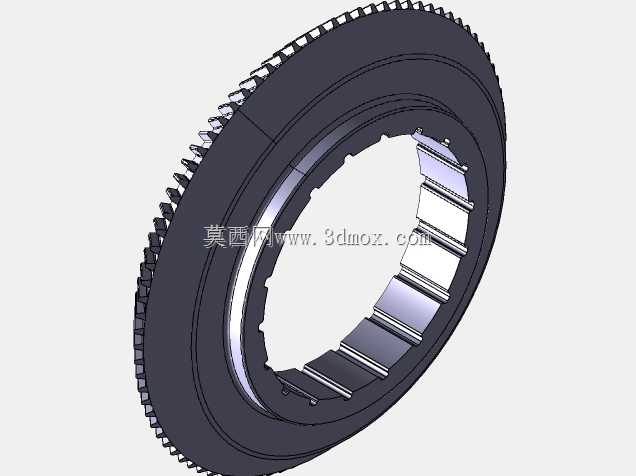

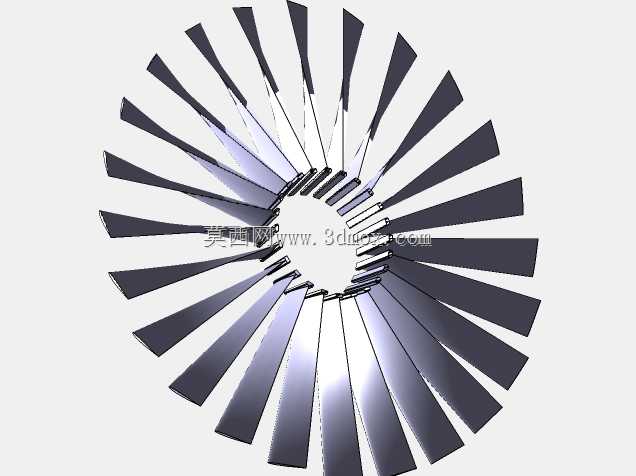

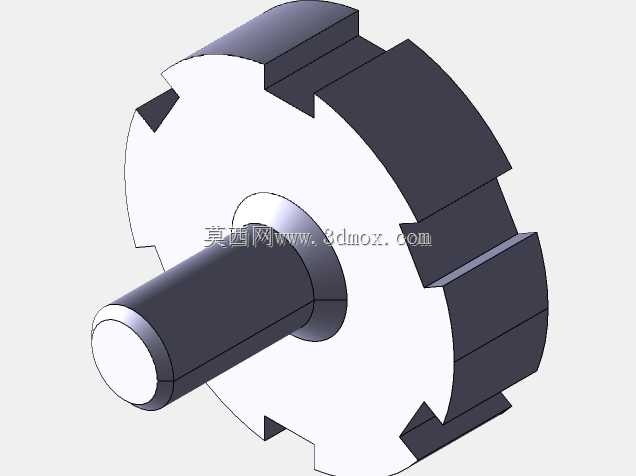

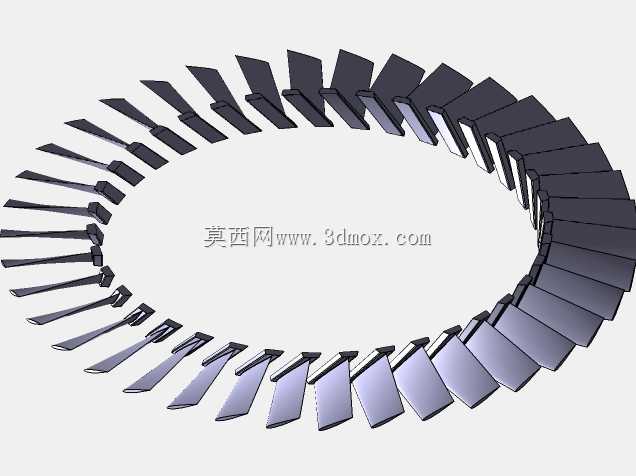

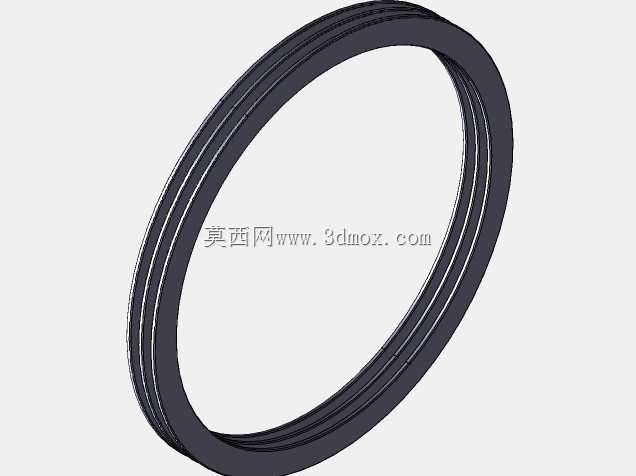

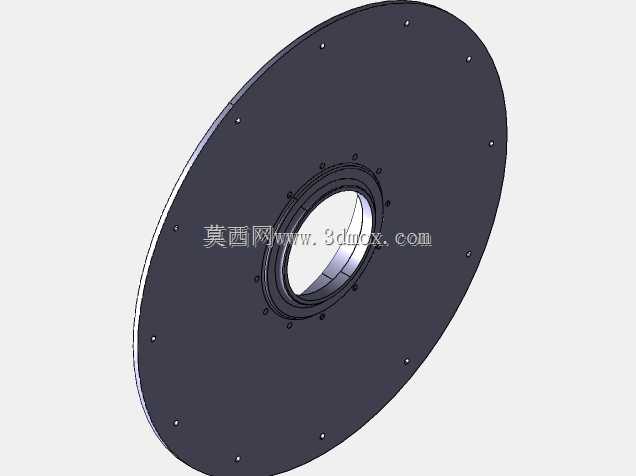

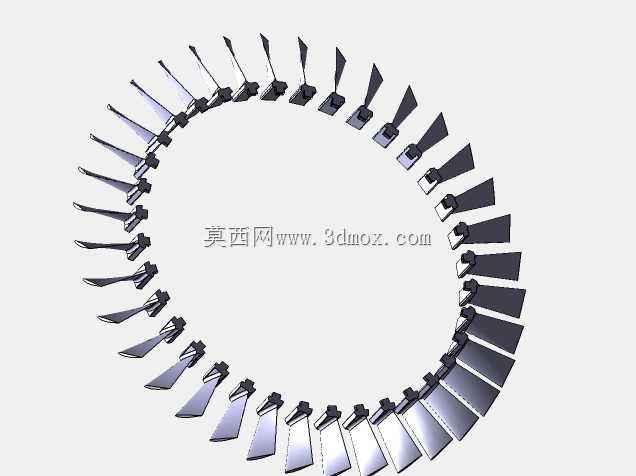

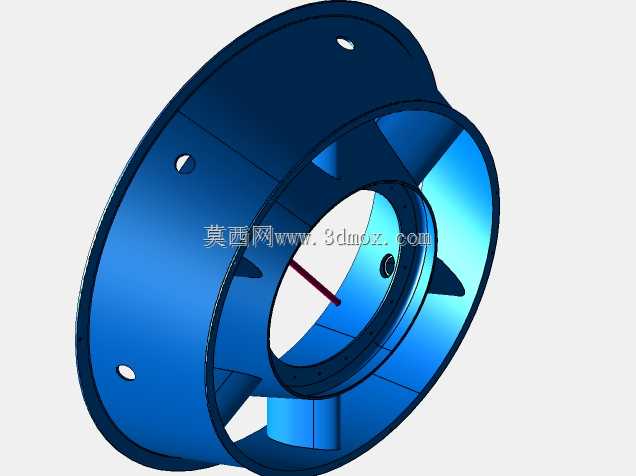

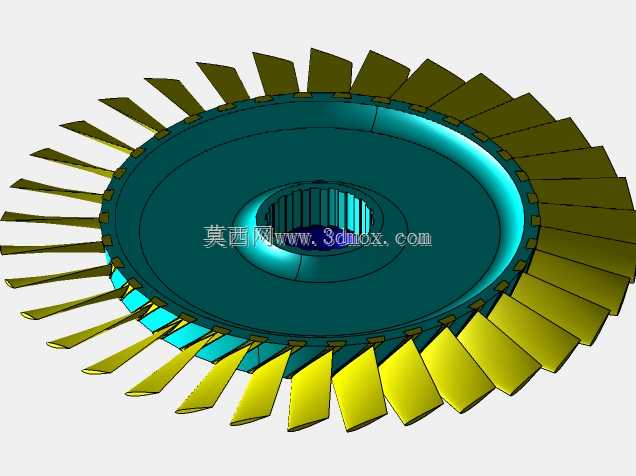

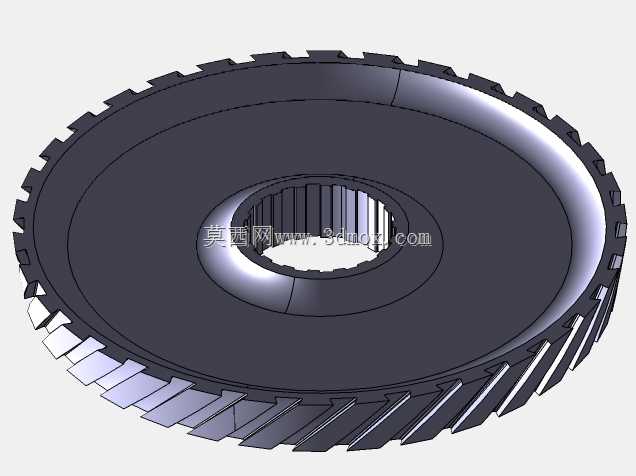

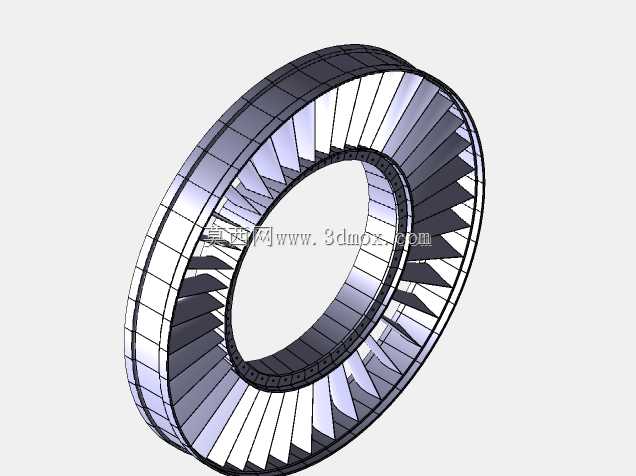

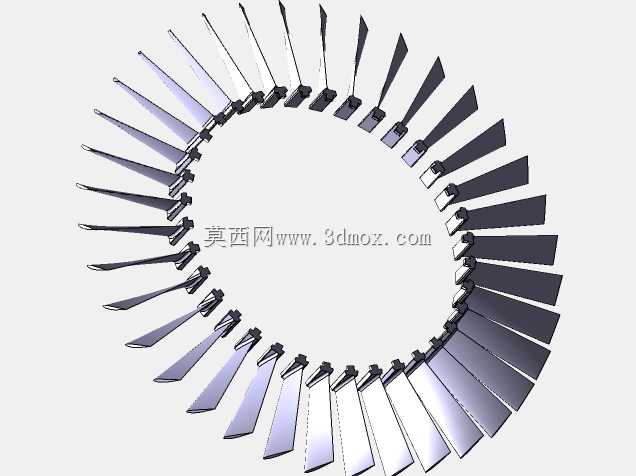

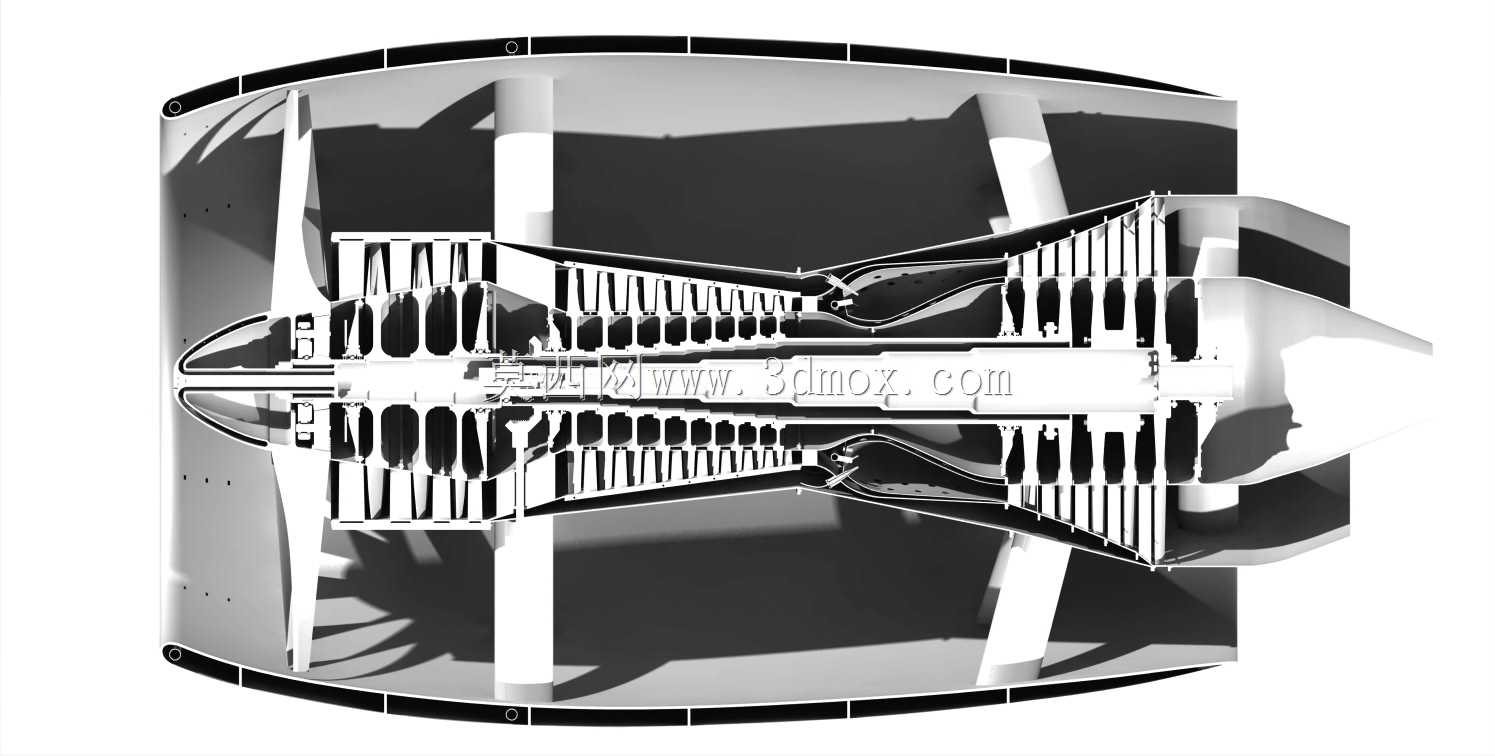

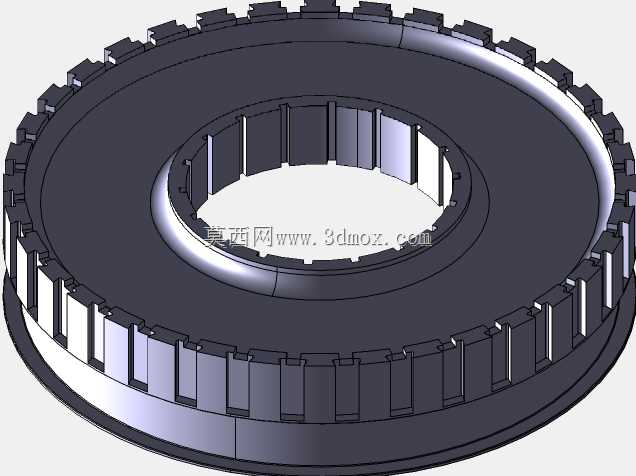

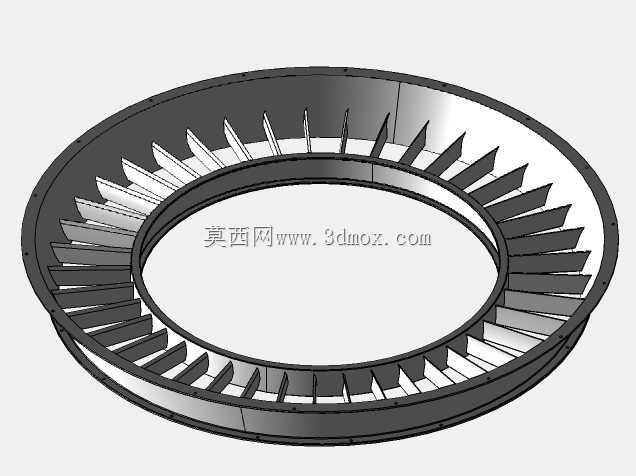

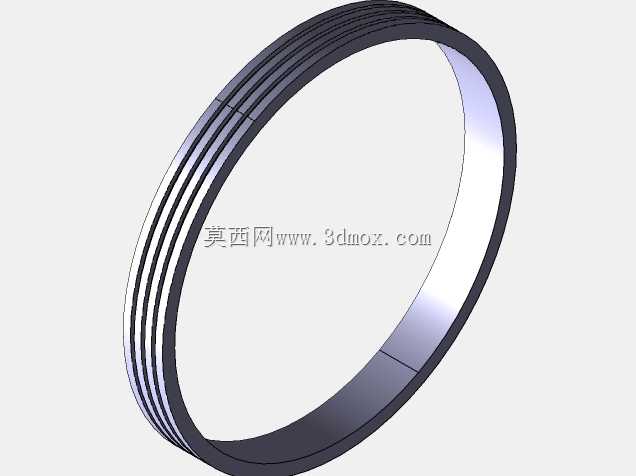

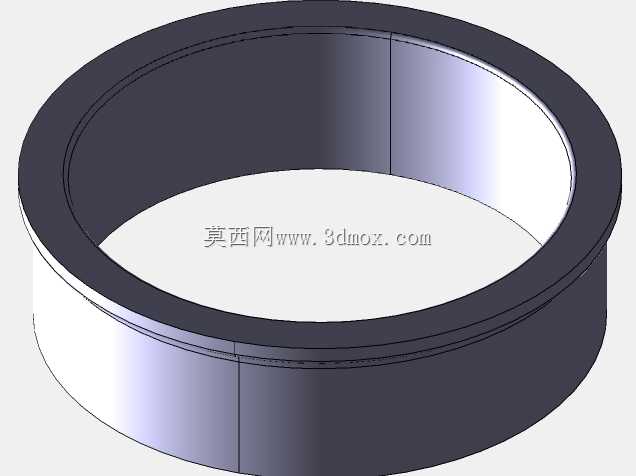

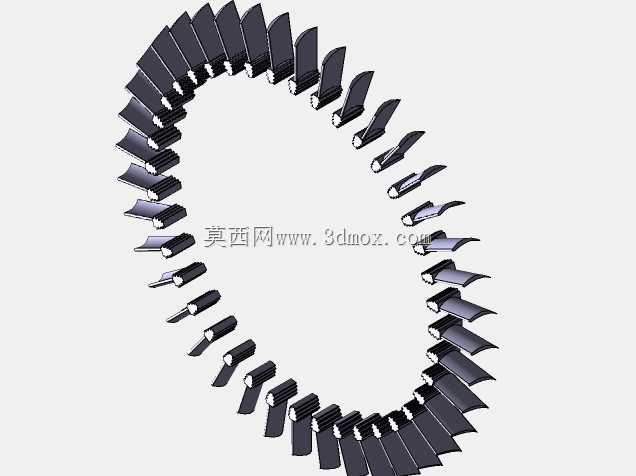

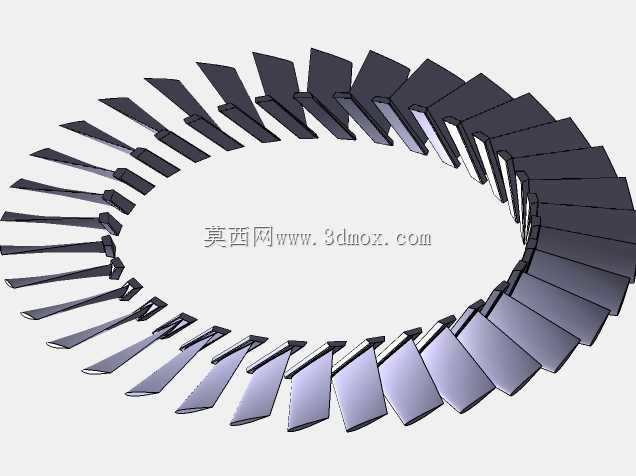

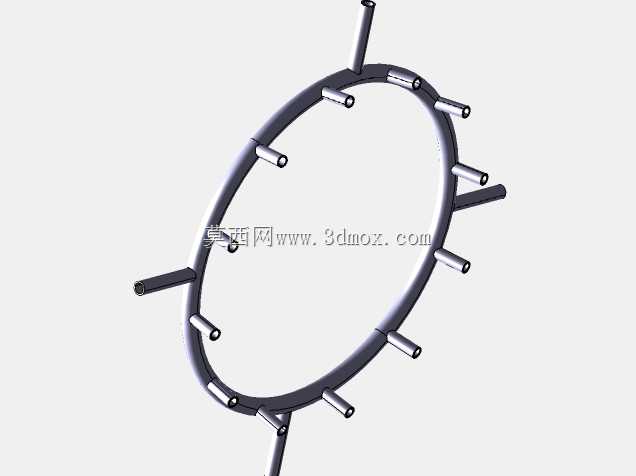

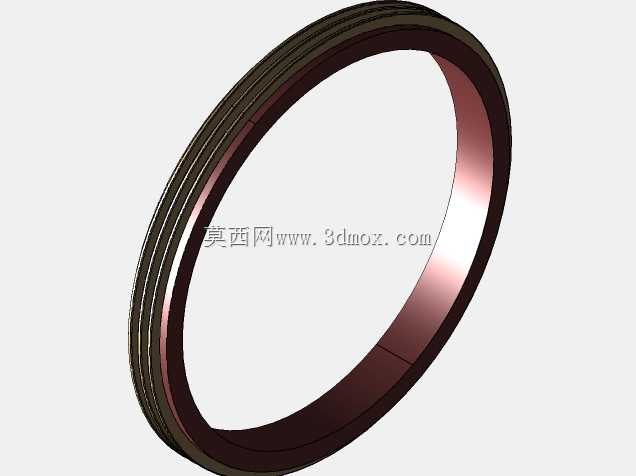

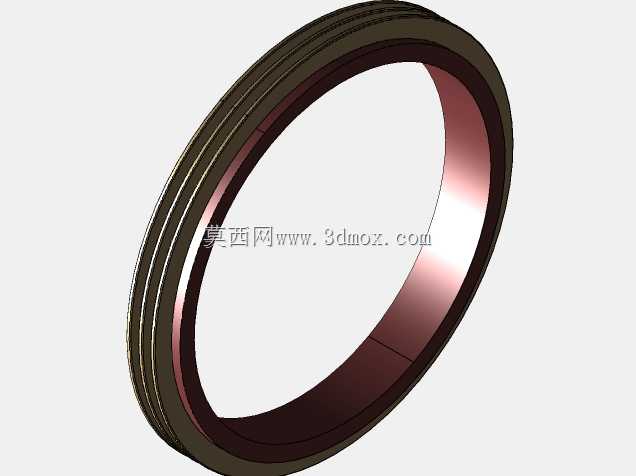

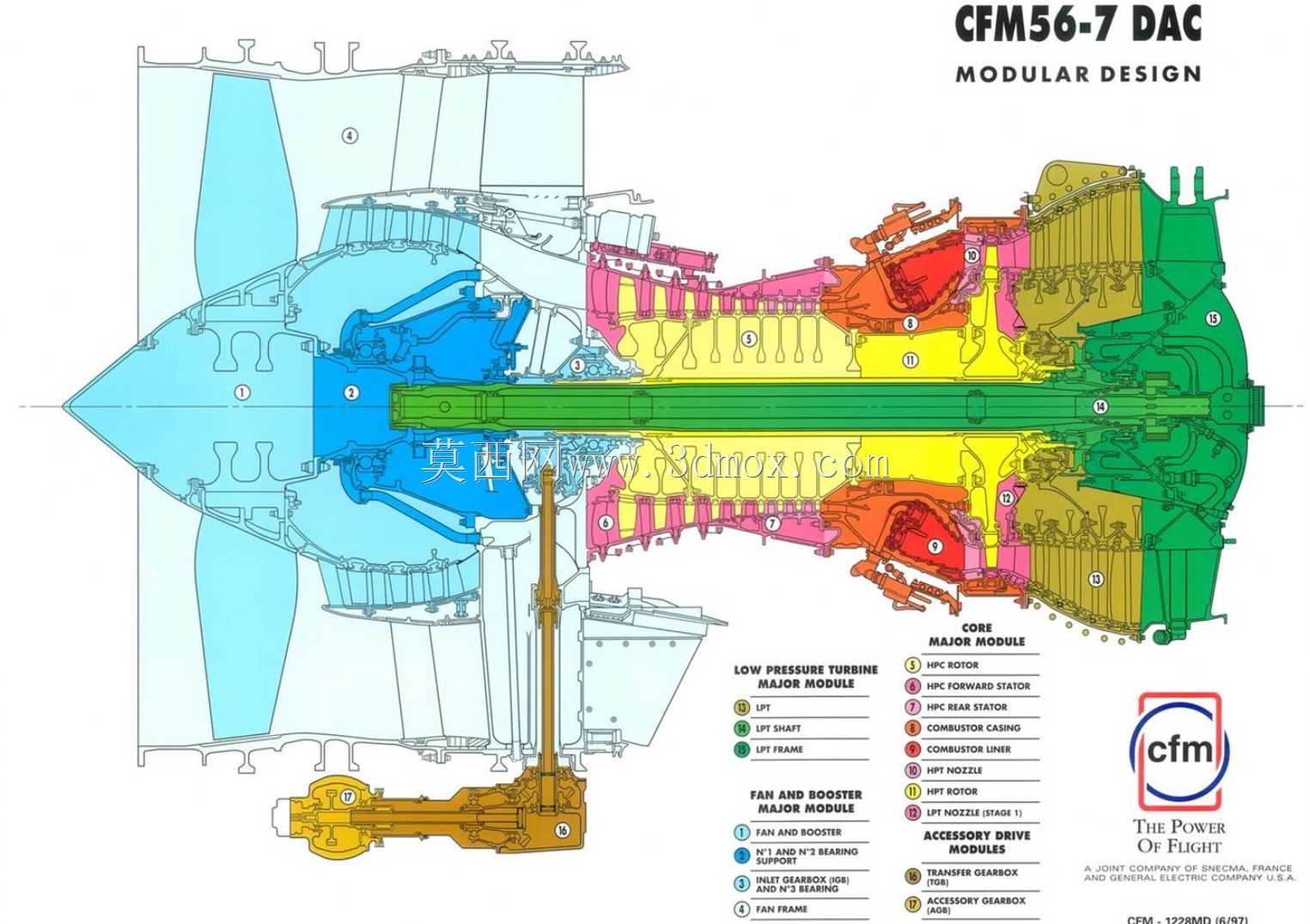

民航涡扇发动机在万米高空巡航时，进气道前缘、风扇叶片前缘极易遭遇过冷水滴撞击结冰，冰层脱落会打伤内部压气机叶片，直接引发推力骤降甚至喘振停车，这类防冰结构的设计一直是航空动力领域的核心加工适配难点。这款带防冰系统的双流涡扇动力装置，在加工适配层面做了大量针对性的细节取舍，完全围绕737级客机86.7kN牵引力的工况需求落地。热防冰管路的排布没有走传统的外壁附贴路线，而是直接嵌入进气道唇口的双层蒙皮夹层中间，加工时要在厚度仅1.2mm的钛合金蒙皮内壁铣出连续的螺旋流道，还要保证流道内壁粗糙度低于Ra0.8，避免高压热空气在管路内形成紊流损耗热量，这部分加工时特意选用了五轴联动铣削的渐进进给策略，每刀切削深度控制在0.1mm以内，防止薄壁蒙皮加工变形导致流道截面积不均。风扇叶片前缘的防冰加热膜走线，没有占用叶片翼型的主承力区域，而是顺着叶片的扭转曲面埋入叶身前缘3mm的预留槽内，加工时要兼顾加热膜的绝缘层防护和叶片的气动外形精度，槽口的封边采用同材质钛合金激光熔覆，磨抛后和叶片型面完全齐平，不会额外增加气动阻力。双流道的内涵道和外涵道的衔接位置，特意做了带导流槽的防冰热空气溢出结构，加工时要保证内外涵道的同轴度公差控制在0.02mm以内，否则热空气溢出时会在涵道缝隙处形成局部紊流，既降低防冰效率，还会带来额外的振动噪声。低压压气机的轮盘和防冰系统的供气管道衔接处，采用了浮动式密封结构，加工时密封槽的形位公差要求极高，既要保证发动机运转时轮盘热胀冷缩不会拉扯供气管道，还要避免高压热空气泄漏导致轮盘局部过热引发材料性能下降。整个动力装置的防冰系统供气引自高压压气机的第七级引气，管路的弯折位置全部采用大圆弧过渡，加工时弯管的椭圆度控制在3%以内，减少引气压力损失，保证在-40℃的高空环境下，进气道和风扇前缘的表面温度能稳定维持在5℃以上，完全杜绝冰层积聚的可能。
