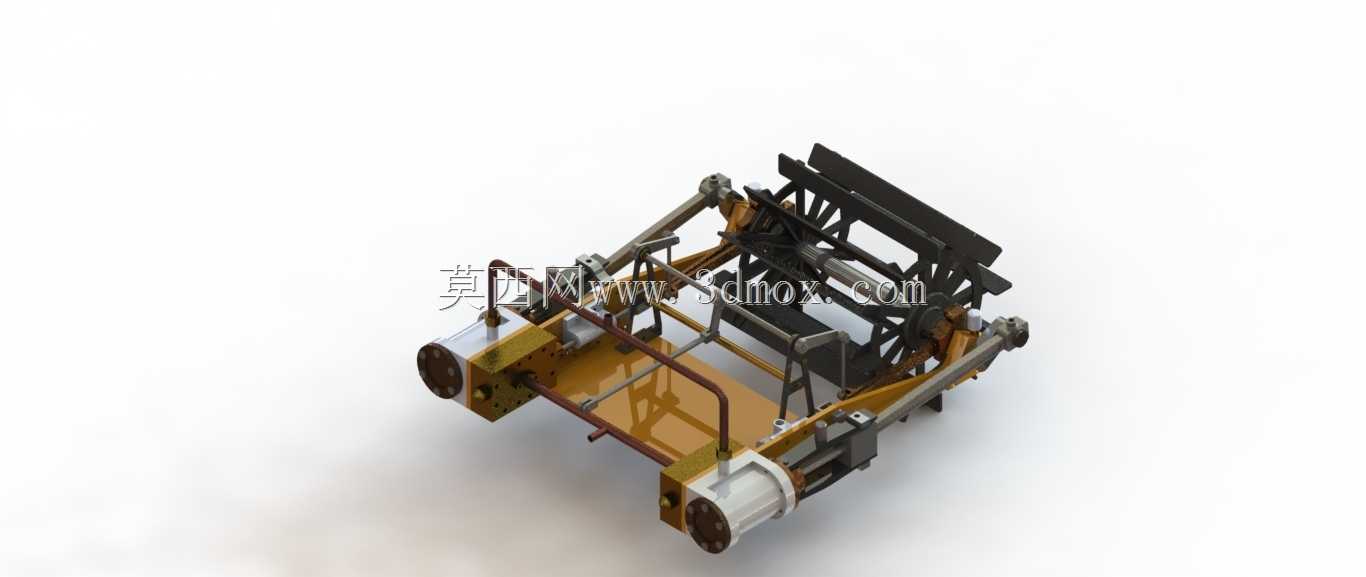

蒸汽船尾轮桨式动力推进装置

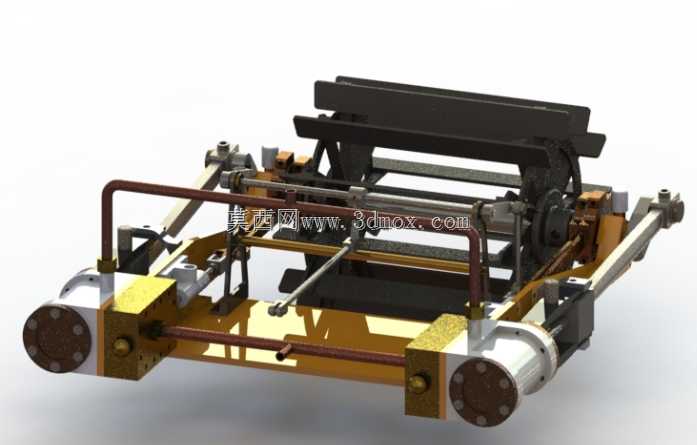

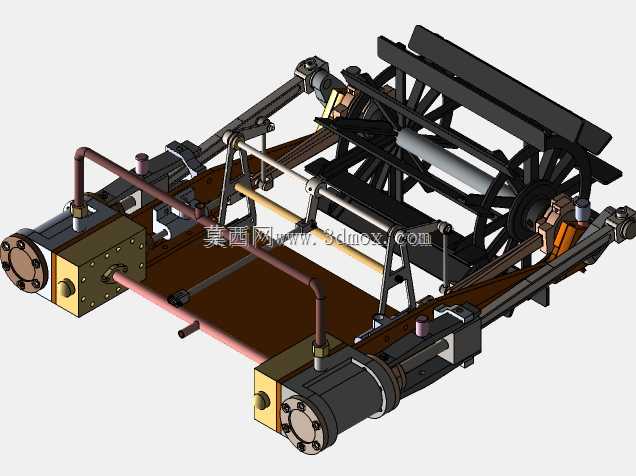

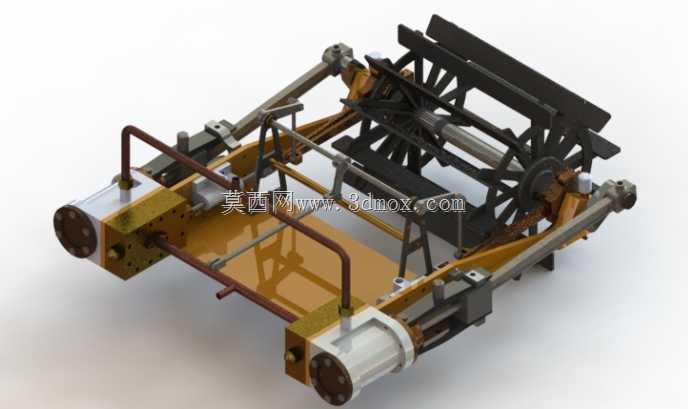

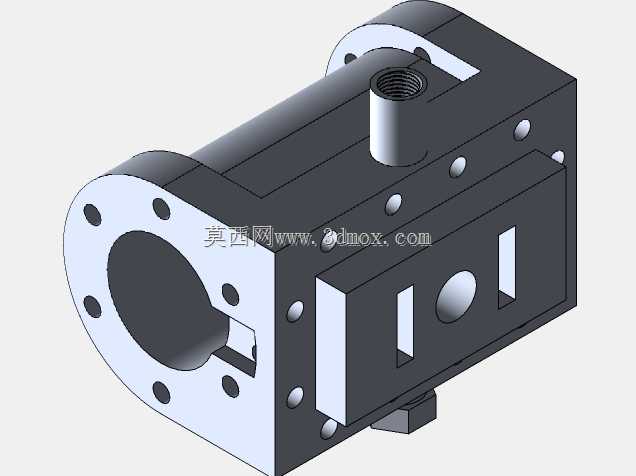

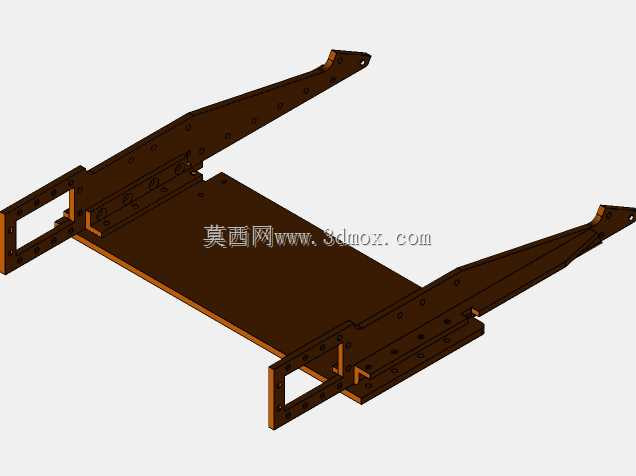

老式明轮蒸汽船的尾轮推进机构，长期存在轴系偏磨、桨叶受力不均、蒸汽管路共振的加工适配痛点，这套三维结构在落地加工层面做了大量针对性的细节调整。两侧卧式气缸的安装座没有采用常见的一体式铸造结构，反而拆分出带定位销孔的独立安装面，加工时可以先完成缸筒内壁的珩磨工序，再通过销孔对位锁附在主框架上，避免整体铸造后缸筒形位公差超差导致的活塞漏气问题。主框架的承力梁选用了不等厚的型材截面，靠近气缸端的截面厚度比尾轮端多出三毫米，对应气缸往复冲击的载荷集中区域，加工时不需要额外堆焊补强，直接铣削成型就能满足强度要求，减少了焊后应力变形带来的装配偏差。

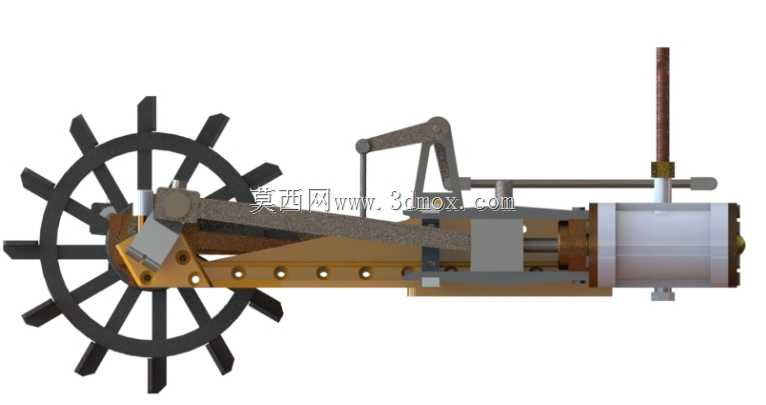

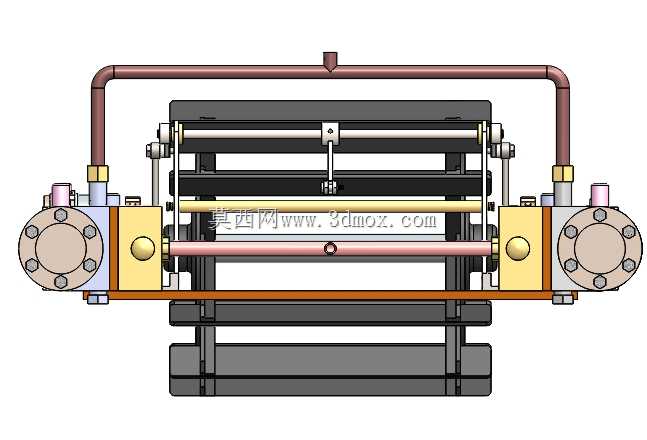

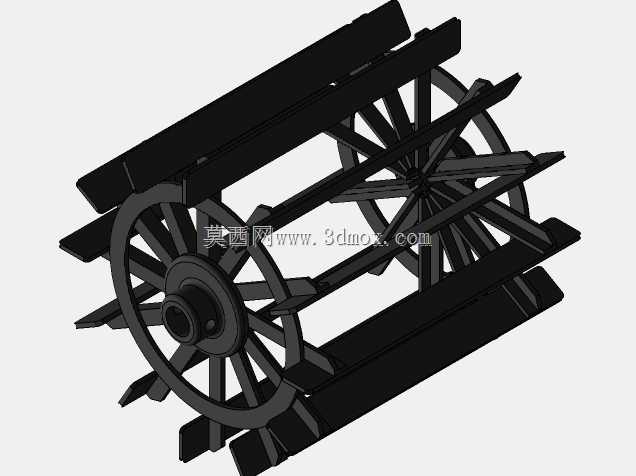

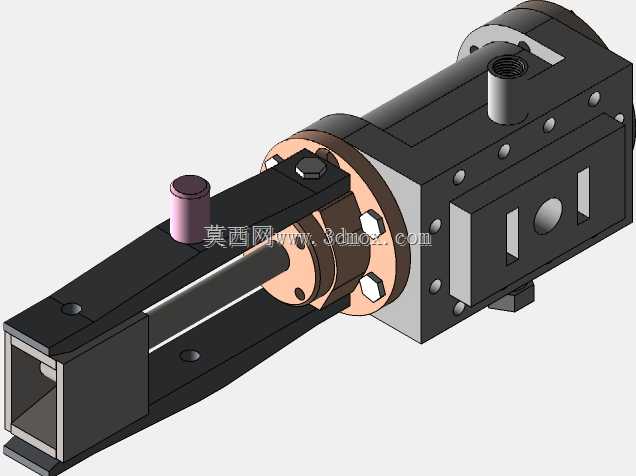

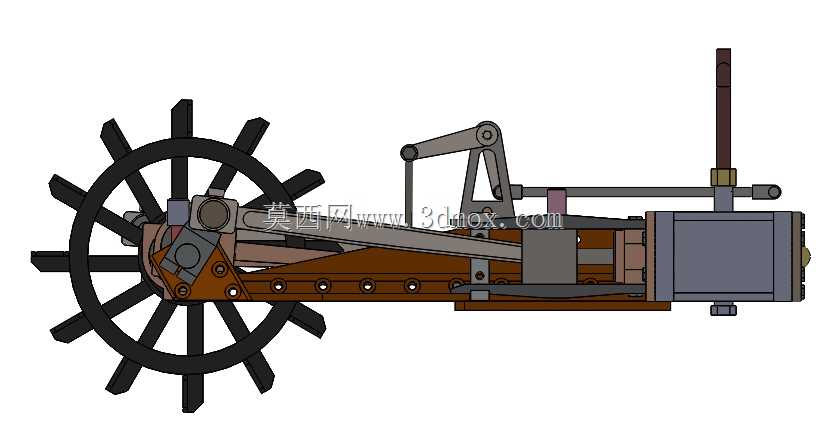

尾轮的辐条和外圈桨叶的连接位预留了0.12毫米的间隙公差，考虑到水域中杂物卡滞时的形变余量，不会因为刚性连接导致辐条弯折断裂。蒸汽管路的走向避开了主框架的振动节点，铜管弯折处的圆角半径统一设置为管径的三倍，既减少了蒸汽流动的阻力损失，也避免弯折处应力集中导致的管路开裂。连杆与曲轴的连接位采用了剖分式轴瓦结构，加工时可以单独研磨轴瓦接触面，不需要整根曲轴做表面硬化处理，后期维护更换也不需要拆解整个动力单元。

气缸端盖的密封槽做了梯形截面设计，适配石棉盘根的填充形态，比常规矩形槽的密封寿命提升近四成，加工时只需要用成型铣刀一次走刀就能完成，不需要后续人工修锉槽口。主框架底部的安装脚做了腰型孔设计，安装到船体基座时可以微调前后位置，抵消船体龙骨焊接变形带来的安装偏差，不需要现场扩孔修改基座。尾轮轴的轴承座采用了偏心可调结构，加工装配时可以通过调整偏心量来消除齿轮啮合的侧隙，减少运转时的敲击异响，也能补偿长期运转后的轴承磨损量。

外露的管路固定卡箍都加装了橡胶减震垫，卡箍的安装孔位做了翻边处理，避免尖锐边缘割伤减震垫，加工时翻边和孔位一次冲压成型，不需要额外做倒角工序。整个机构的所有连接螺栓都统一了规格型号，除了气缸端盖的紧固螺栓外，其余位置全部采用同一种六角头螺栓，减少加工时的刀具更换频次，也降低了后期运维的备件储备压力。
