摩托车发动机核心传动配气结构展示

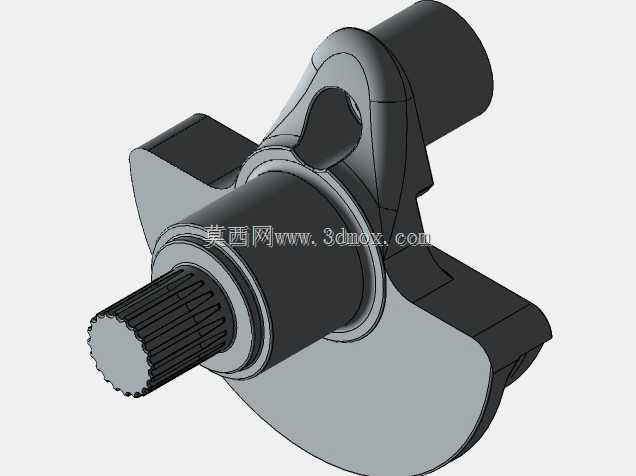

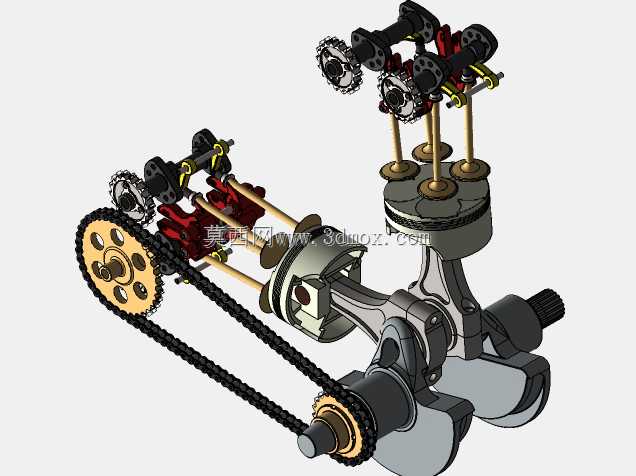

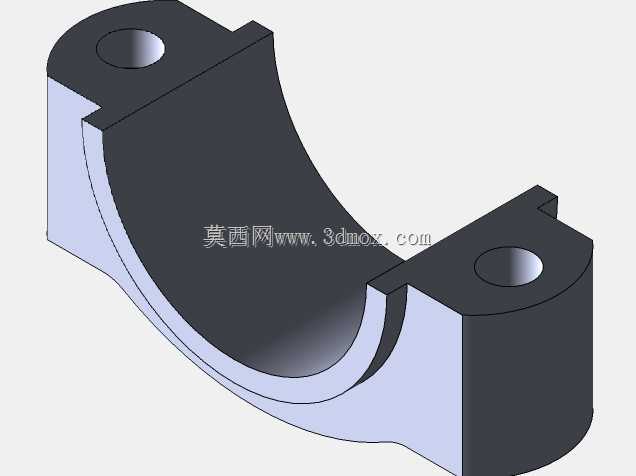

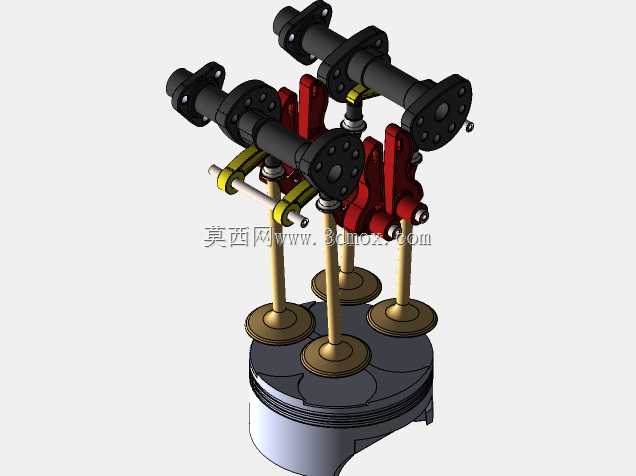

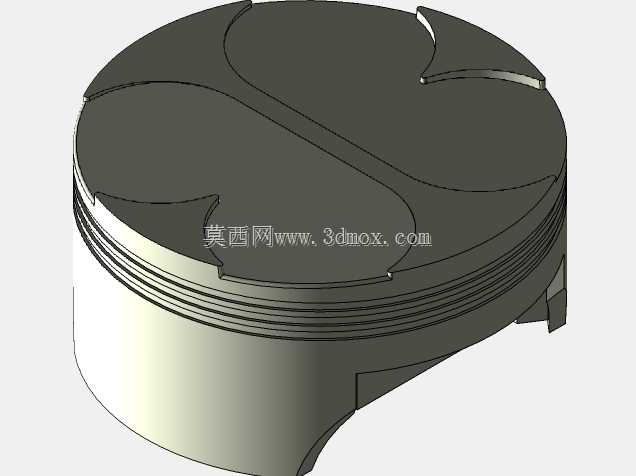

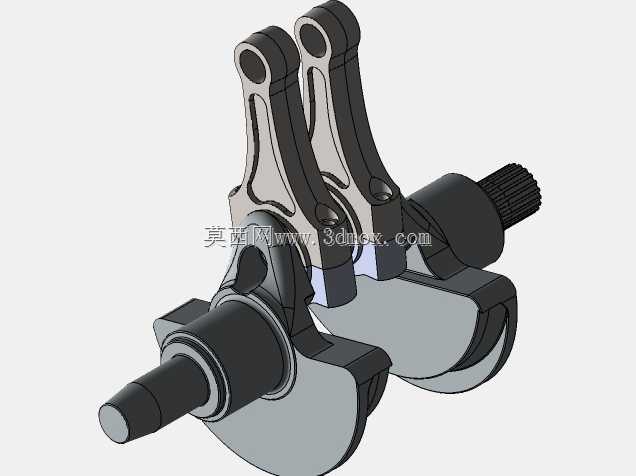

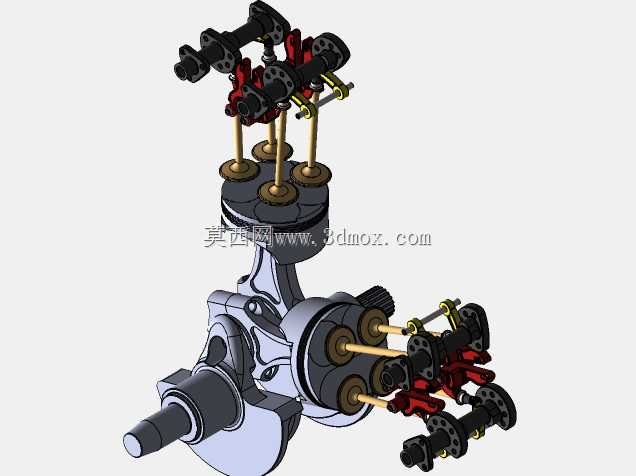

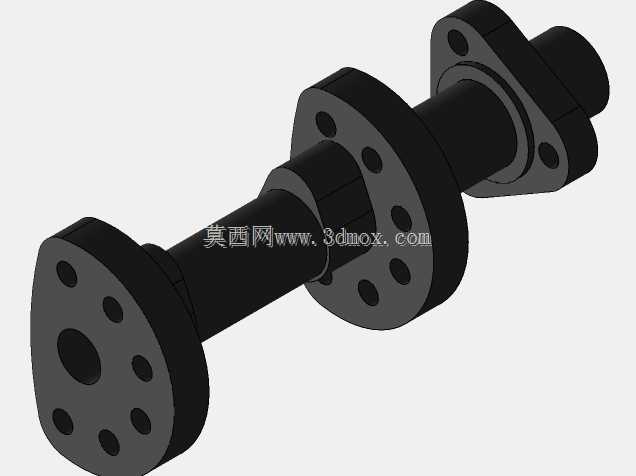

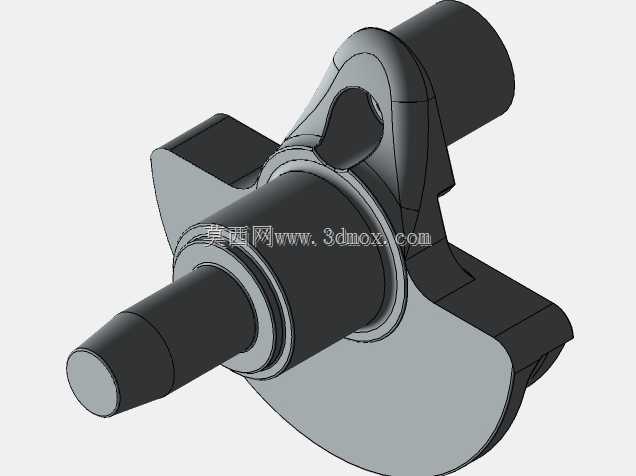

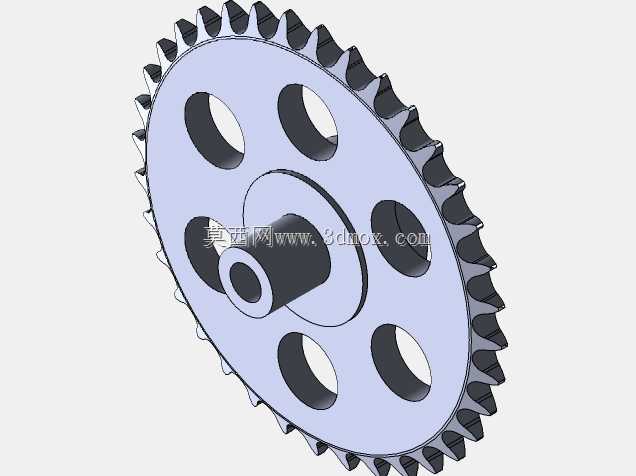

小排量单缸摩托发动机的配气正时偏差，一直是售后维修和小批量改装里最容易踩的坑，不少手工装配的机型跑不到三千公里就出现气门碰活塞、正时跳齿的问题，根源就在于传动链、凸轮轴、曲柄连杆之间的配合公差没卡准。这套结构把所有关联部件完全裸露，没有箱体遮挡，能直观看到每一处配合面的实际间隙。正时链轮和曲轴输出端的花键配合，特意做了齿侧间隙的可视化呈现，日常装配里这个位置如果间隙超0.1毫米，高转速下链条抖动就会直接跳齿，模型里链轮的齿形做了渐开线修形，能减少链条啮合时的冲击，避免长期运转后齿面磨损导致的正时偏移。气门顶杆和凸轮轴的接触位置，没有做理想化的零间隙设计，预留了符合热胀冷缩需求的气门间隙，冷机状态下的间隙量刚好能抵消发动机工作时缸头升温带来的杆件伸长，不会出现热机后气门关闭不严的漏气问题。曲柄连杆和活塞销的配合处，能看到连杆大头的滚针轴承安装位，这个位置的粗糙度要求极高，要是加工时刀纹过深，滚针运转时会产生异常磨损，直接导致发动机异响。传动链条的张紧导向结构也做了还原，实际工况里链条高速运转时的横向抖动会被导向板限制，不会蹭到缸体内壁，模型里链条的链节做了可动的铰接结构，能模拟不同张紧度下的运转轨迹，方便观察张紧力过大或过小带来的轨迹偏移。活塞环的安装位置也做了清晰的分层，气环和油环的开口错开角度符合装配规范，避免运转时出现燃气下窜、机油上烧的问题。这套结构没有多余的装饰性设计，每一处细节都对应实际装配里的公差控制点，不管是新手学习发动机装配逻辑，还是改装时核对配气正时的配合关系，都能直接对照观察，不用再拆解完整箱体去摸索内部的配合关系，能避开很多实际装配里容易忽略的公差陷阱。
