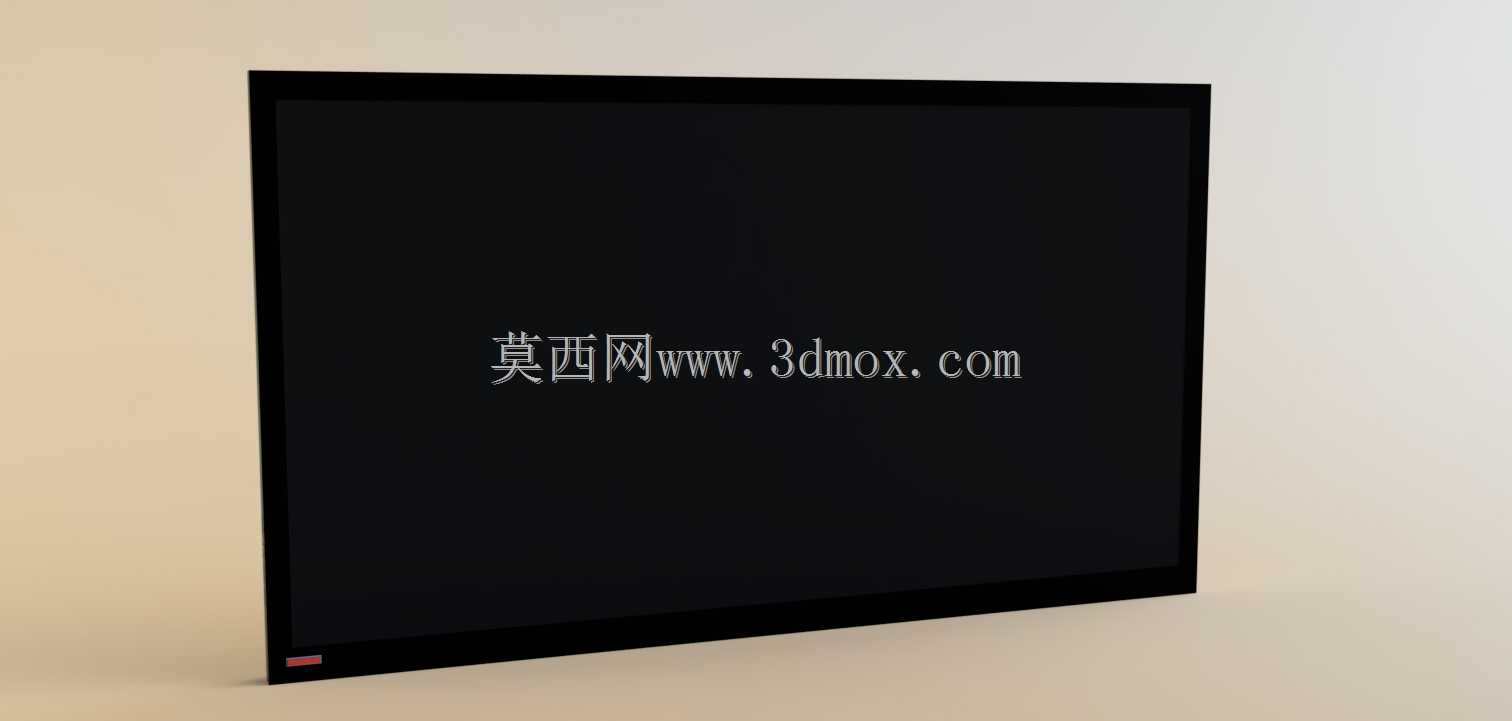

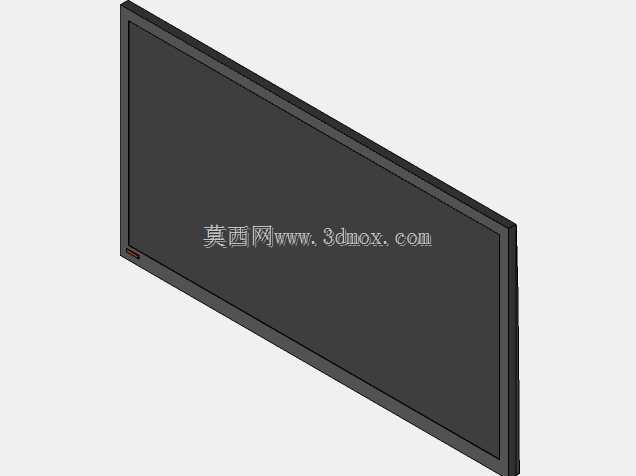

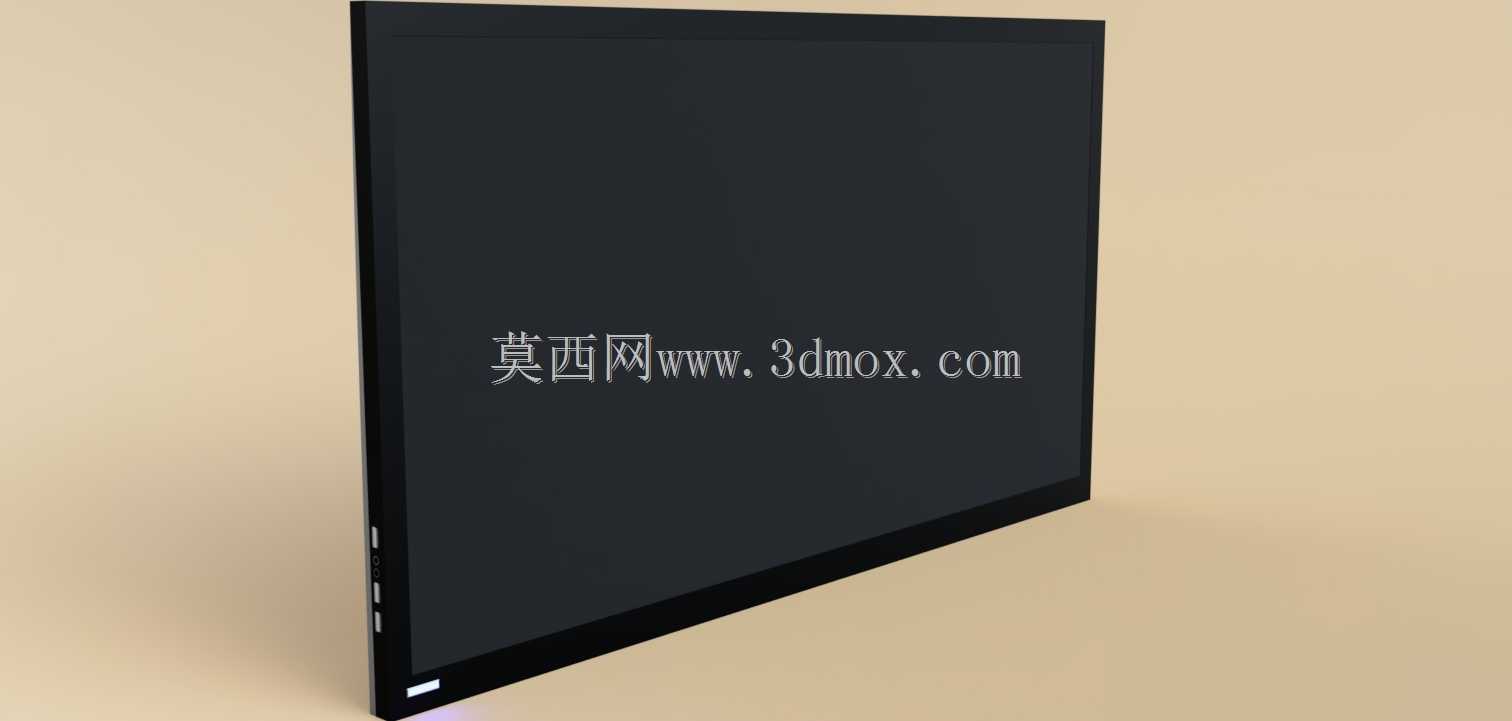

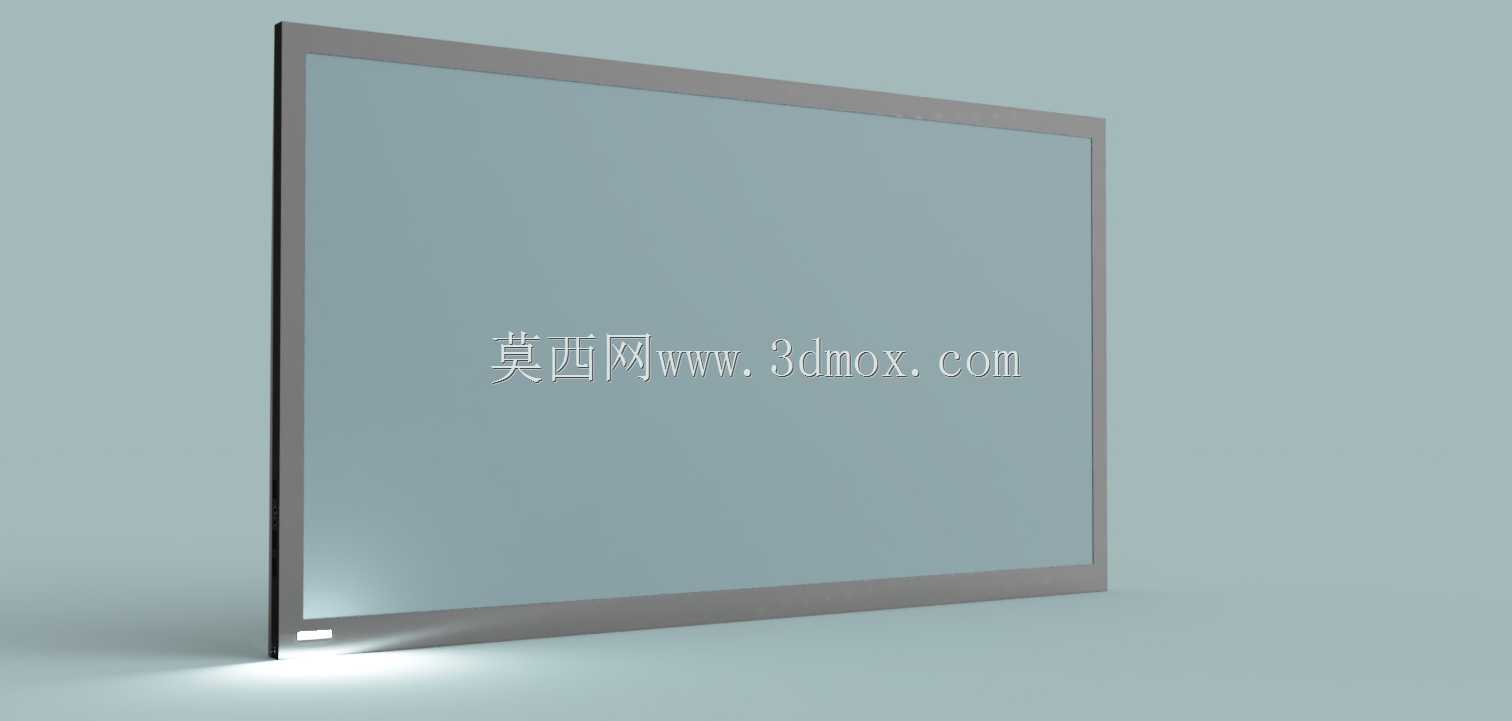

窄边框壁挂式LED液晶显示终端

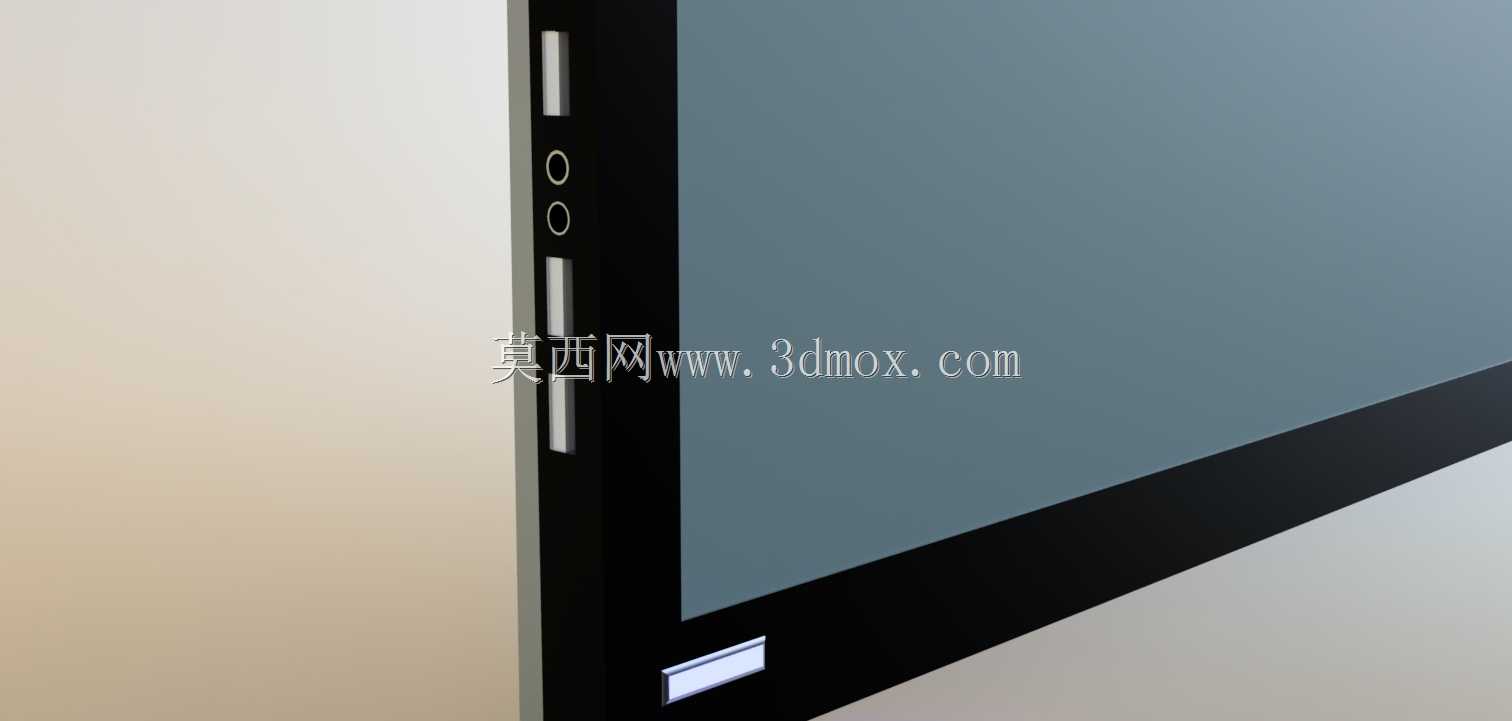

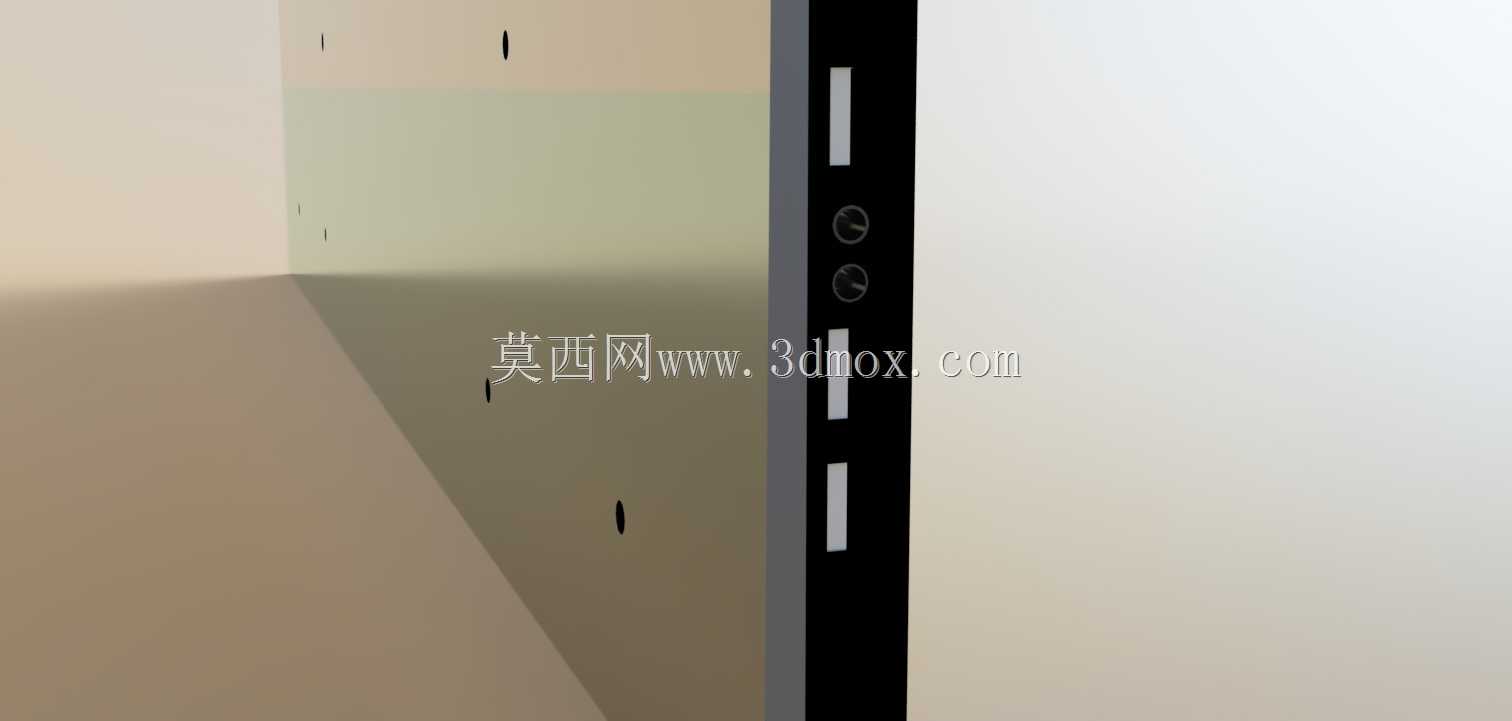

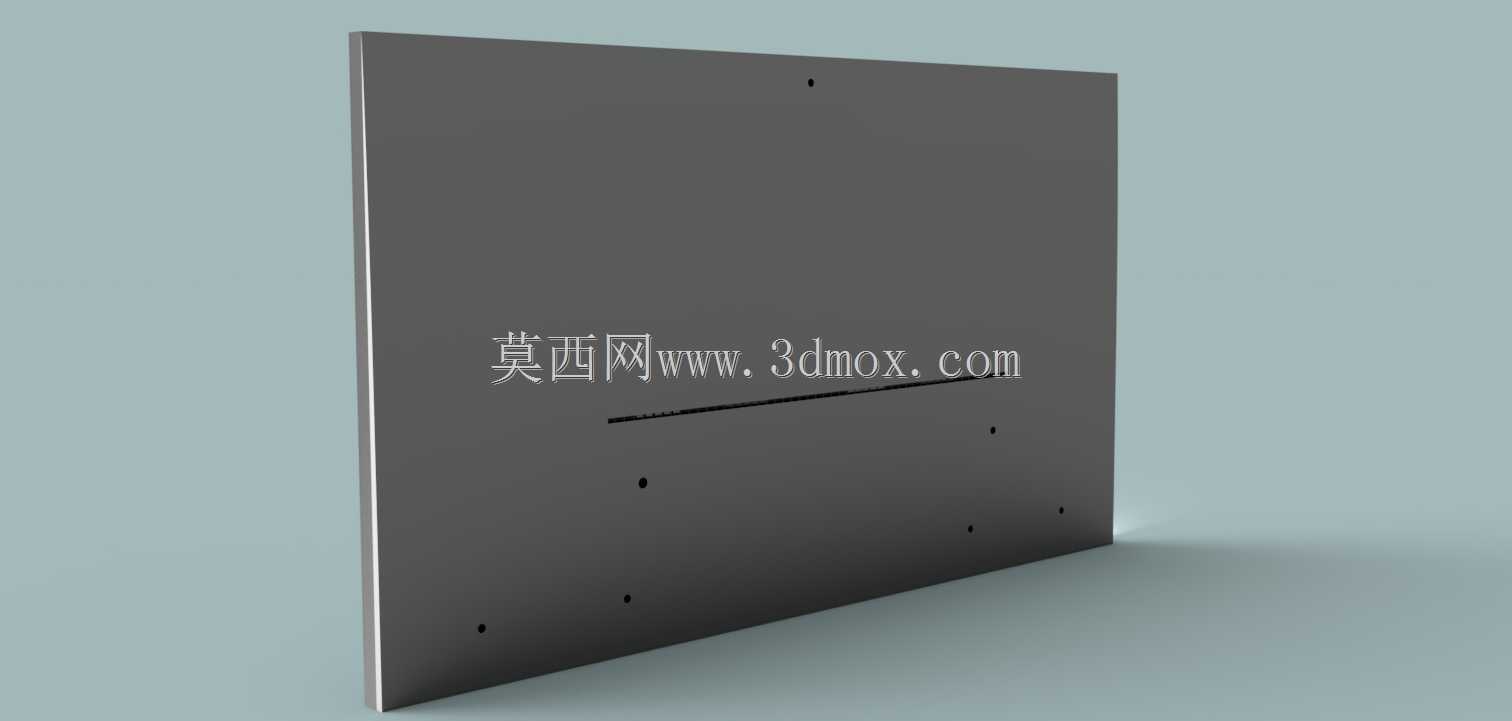

消费级显示设备量产落地前，最容易被忽略的是窄边框结构与壁挂安装的公差适配矛盾，这款LED显示终端的三维结构在设计阶段就针对性消解了这类现场装配痛点。常规窄边框电视的屏幕边缘包边仅预留0.8mm的装配余量，壁挂支架的安装孔位如果和背部钣金的定位偏差超过0.3mm，强行锁附螺丝就会导致边框受力翘起，甚至挤压液晶面板造成边缘漏光。这款模型的背部安装位做了浮动式的腰型孔设计，孔位横向预留1.2mm的调节余量，纵向预留0.9mm的调节空间，哪怕壁挂支架在墙面打孔时出现小幅偏移，也能通过腰型孔的间隙调整对齐，不会让边框承受额外的装配应力。屏幕前框的拼接处做了0.15mm的错位止口，不用额外增加密封胶条，就能避免日常使用中灰尘从拼接缝隙进入屏幕背光层，同时止口的台阶结构还能强化前框的整体刚性，减少薄型边框受外力挤压产生的形变量。背部的接口区域做了内凹12mm的沉台设计，HDMI、电源等线材插入后，插头尾部不会突出于背部平面，壁挂贴墙时不会出现线材被挤压弯折的情况，也避免了插头长期受力导致的接口虚接问题。屏幕底部的控制按键做了侧向隐藏式布局，按键的触发行程设置为1.2mm，既不会因为误触导致功能误触发，也能保证按压时的清晰反馈，按键周围的筋位做了0.2mm的拔模斜度，注塑生产时不用额外做滑块结构就能直接脱模，能有效降低壳体的加工成本。前框的边角做了R3.2mm的圆弧过渡，没有尖锐的棱角，日常搬运安装时不会划伤操作人员，圆弧曲面的曲率经过反复调整，光线照射时不会出现局部反光畸变，摆放在室内环境中也能和不同的装修风格适配。背部的散热格栅开在距离壁挂接触面15mm的位置，格栅的通风方向斜向下方，贴墙安装时不会因为墙面遮挡导致散热风道堵塞，长时间高亮度运行时，屏幕背部的热量能顺着格栅快速排出，不会出现局部热量堆积加速电子元件老化的问题。
