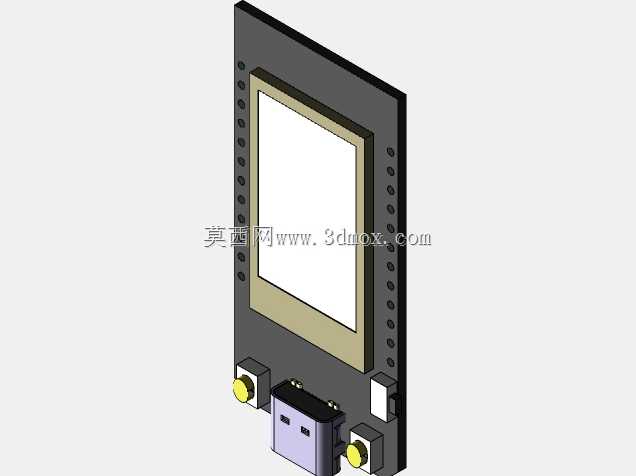

LILYGO TTGO带屏ESP32开发板结构建模

小批量打样这类带屏嵌入式开发板时，PCB板边与屏幕边框的装配间隙最容易出问题，屏幕FPC排线弯折后如果和板载USB-C接口金属外壳发生剐蹭，长期震动工况下会磨破排线绝缘层引发短路，建模阶段就要把这些隐性干涉点提前规避。板载两个侧按键的键帽突出高度做了差异化处理，靠近USB接口的按键键帽压低0.3mm，避免插拔数据线时误触复位键，按键的硅胶帽回弹行程预留0.25mm公差，既保证按压手感清晰，又不会因为键帽突出过多在堆叠安装时被外壳压死。屏幕的金属屏蔽罩和PCB板之间预留0.15mm的点胶空间，建模时把点胶槽的位置做了下沉处理，点胶后不会出现胶体外溢污染屏幕显示区域的问题，屏蔽罩边缘的折边做了0.1mm的圆角处理，组装时不会刮伤操作人员的手套，也不会割破屏幕附带的防尘泡棉。USB-C接口的外壳定位柱和PCB安装孔的配合公差选了H7/h6的间隙配合，过松会导致接口插拔时晃动，过紧则SMT贴片时容易出现偏移，接口的金属外壳和板载电源走线之间预留了0.8mm的安全爬电距离，满足低压直流设备的安规要求。排针焊盘的位置做了偏移校验，16P排针的每个焊盘和屏幕FPC座的焊盘间距都大于0.5mm，波峰焊时不会出现连锡短路的问题，排针的塑料基座高度做了限位，贴装后高出PCB板面1.2mm，刚好可以卡在外壳的定位槽里，不会出现排针歪斜的情况。屏幕的背光驱动电路区域做了局部挖空处理，建模时把挖空区域的边缘做了斜坡过渡，避免PCB加工时出现应力集中导致板边开裂，挖空区域刚好避开了板载天线的净空区，不会影响WiFi和蓝牙的信号收发。整个板卡的边角做了R1.5的圆角处理，安装到手持设备外壳里时不会刮伤壳体内壁的筋位，板卡四个安装孔的位置做了沉头设计，M2螺丝锁紧后螺丝头不会高出板面，不会和堆叠安装的其他模块发生干涉。
