50英尺水深离岸油气钻井平台结构设计

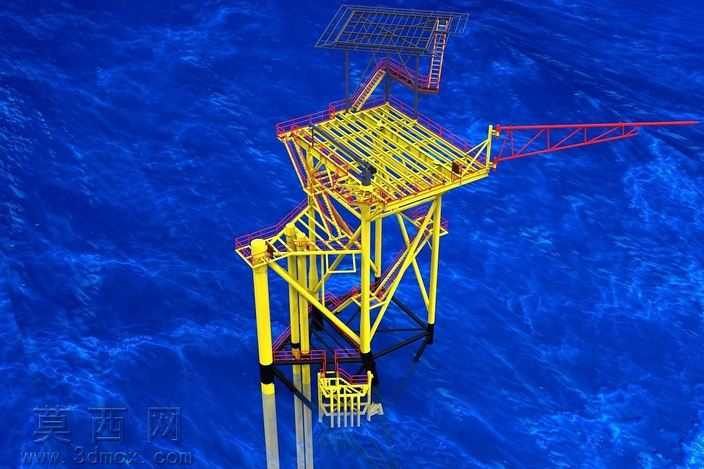

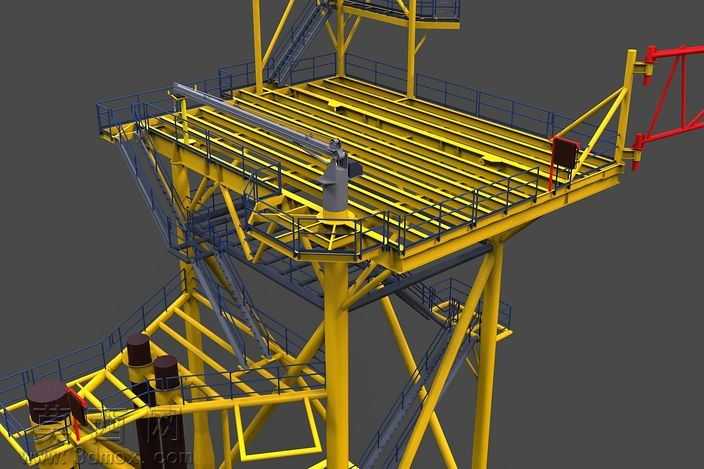

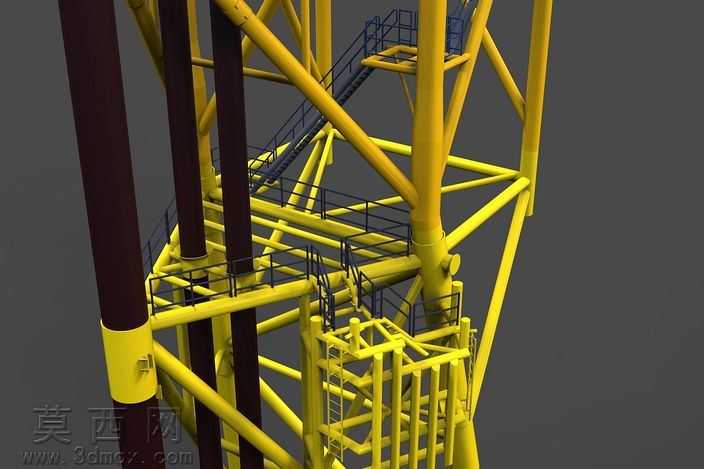

本作品为适配50英尺水深作业需求的离岸油气钻井平台三维结构设计，建模阶段以海洋油气开采作业的实际工况为核心依据，先完成整体作业标高的参数设定，将顶部作业层海拔锁定为10英尺基准，再自上而下拆分多层甲板的功能分区，依次排布主甲板、地窖甲板与井甲板的承载边界，确保各层作业面的净空尺寸、载荷预留完全匹配钻井设备布设、人员巡检通行、物料临时堆放的多重需求。建模过程中对平台的支撑结构做了精细化还原，主支撑立柱采用大截面型钢参数化建模，斜向支撑筋按照桁架受力最优角度排布，所有主次钢梁的连接节点都做了贴合实际焊接工艺的结构处理，没有出现悬空、错位的非工程化结构。配套的楼梯系统按照多层甲板的高差做了分段式设计，每段楼梯的踏步高度、扶手高度都符合海洋作业平台的安全规范，临边防护栏杆沿着所有甲板外沿、楼梯侧边连续布设，栏杆的横杆、立杆间距都做了统一参数约束，同时在平台右侧预留了外部设备对接的红色悬臂连接结构，适配附属作业模块的快速挂载需求。材质渲染阶段，主体钢结构采用高辨识度的工业黄哑光金属材质，还原海洋工程装备的防腐涂层质感，防护栏杆采用深灰色金属材质做区分，右侧对接悬臂采用醒目的安全红材质，支撑桩柱顶部的深色部件做了耐候橡胶与金属的复合材质处理，渲染时搭配中性灰色背景，通过柔和的环境光打亮结构的层叠关系，清晰展现各层甲板的钢梁排布逻辑、支撑结构的传力路径、附属设施的安装位置。设计过程中特意规避了冗余的光栅装饰结构，将所有视觉重心放在主次钢梁的排布逻辑、管线预留通道的走向、作业功能区的划分上，完整呈现了平台从水下支撑桩到顶部作业层的全段结构，可直接用于海洋油气装备的结构展示、作业方案推演、教学演示等场景，结构参数完全贴合浅海离岸钻井作业的实际工程标准，没有脱离实际应用的理想化设计。
