汽车发动机气缸盖总成逆向结构设计

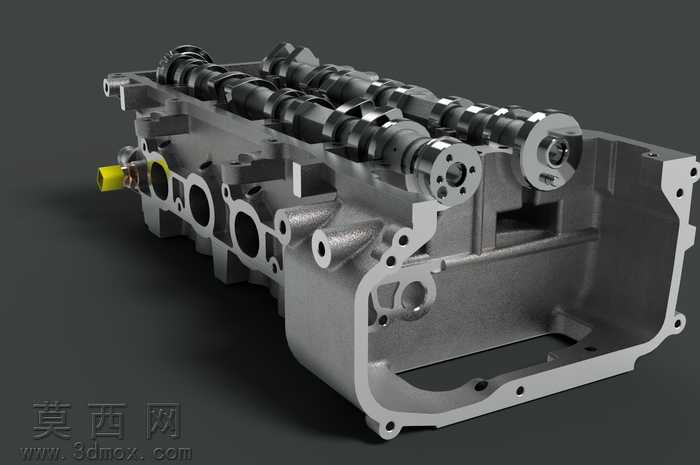

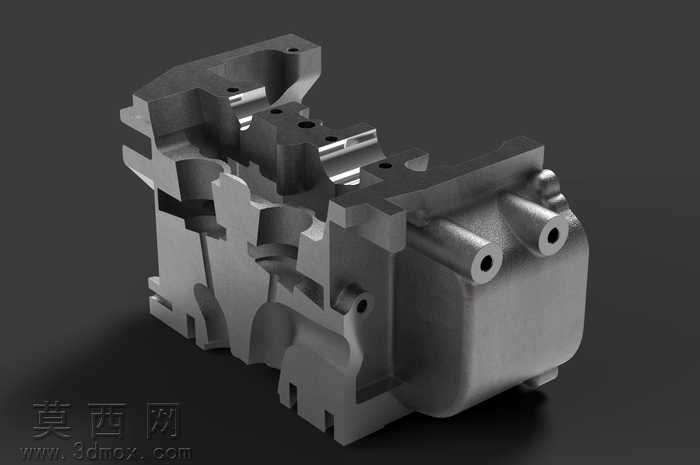

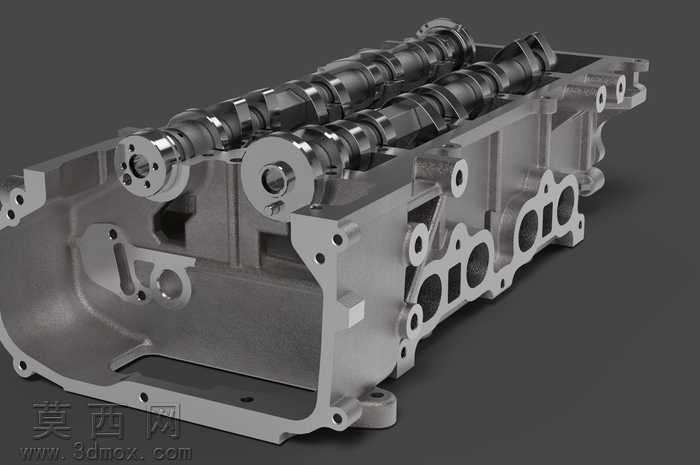

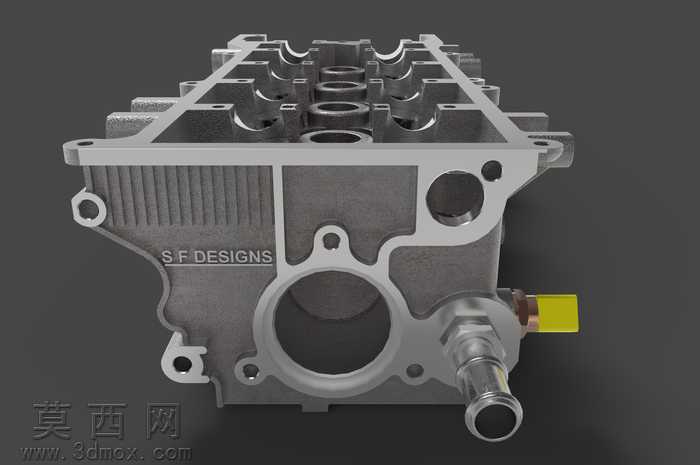

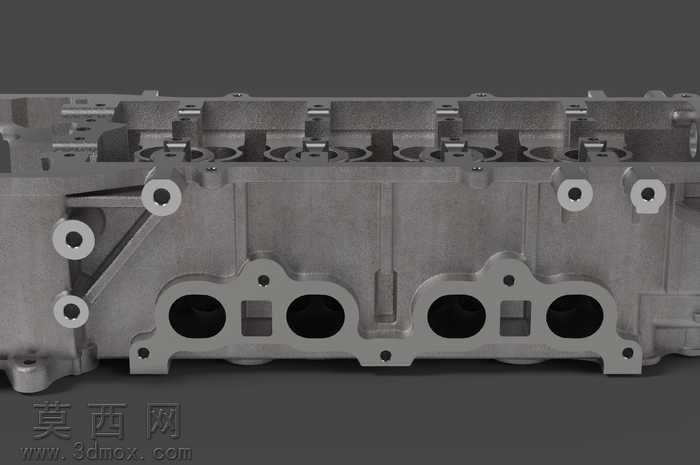

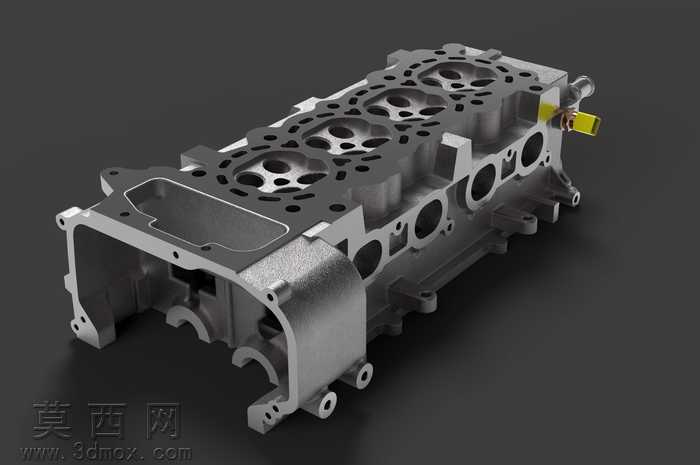

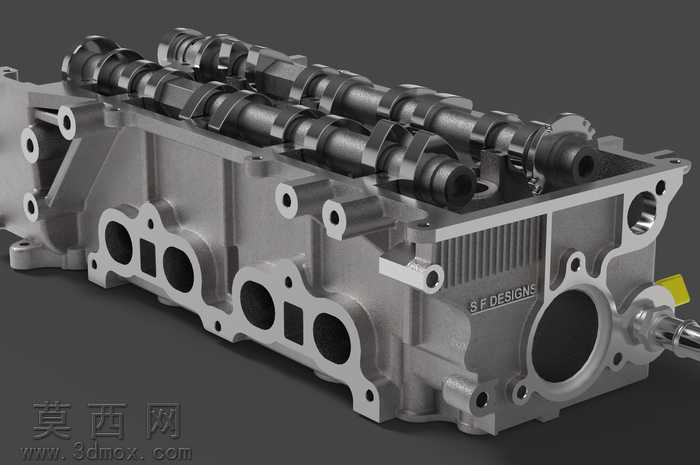

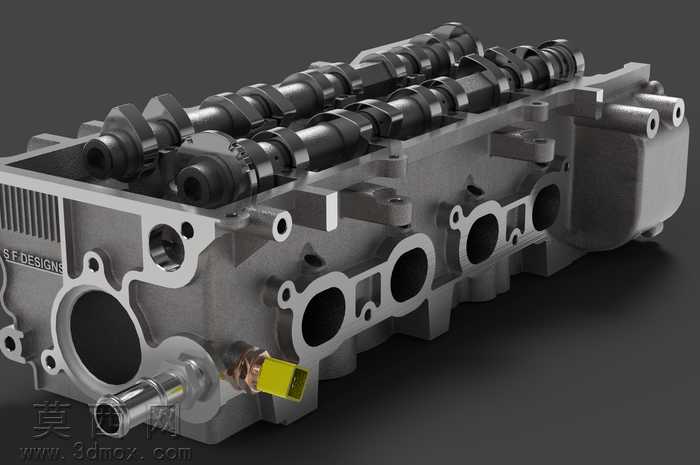

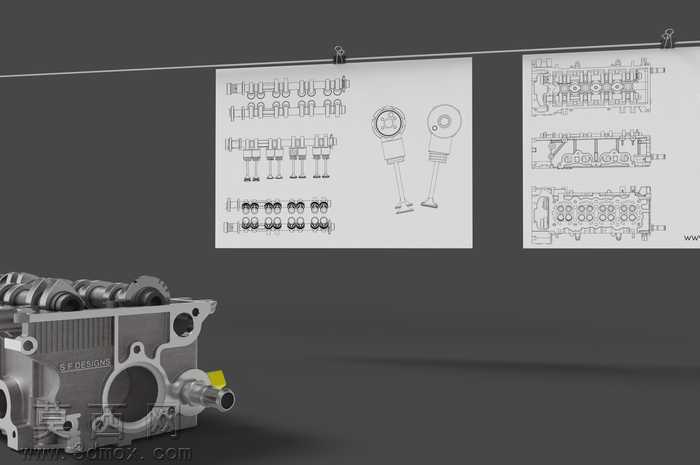

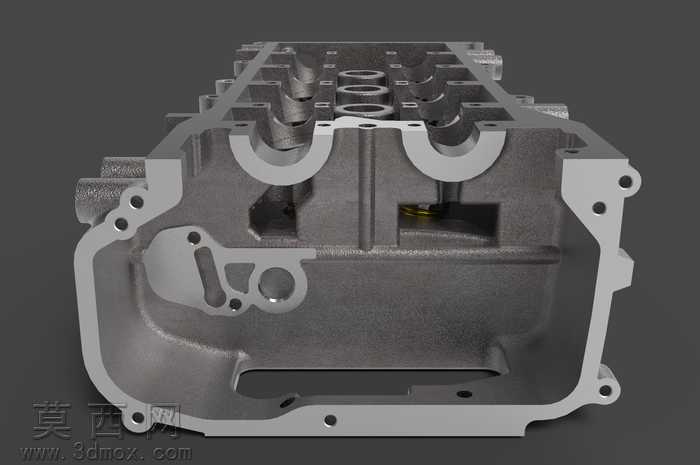

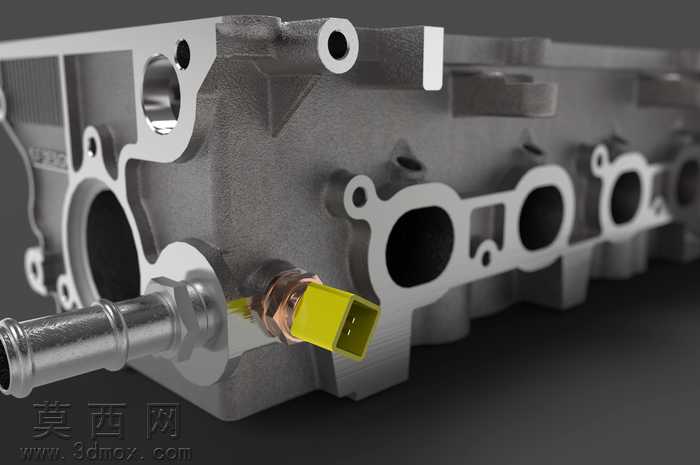

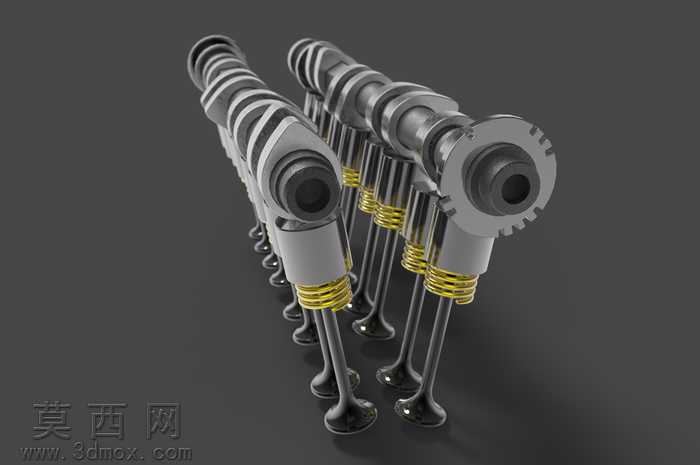

本作品为汽车发动机气缸盖总成的逆向结构三维设计成果，建模过程依托三坐标测量机采集的实体点云数据，通过平面与立体造型技术逐步完成特征构建，完整还原了气缸盖的全部结构细节。建模阶段首先对采集的点云数据进行降噪、对齐、精简处理，提取关键基准面与安装定位特征，先搭建气缸盖的主体基体轮廓，再逐步细化进排气道腔体、气门安装座、凸轮轴轴承位、螺栓连接孔、冷却水道空腔、润滑油道等内部复杂结构，所有孔位的位置度、配合面的平面度、腔体的壁厚参数均严格匹配实测数据，保证模型与实物的尺寸一致性。材质渲染阶段针对气缸盖的铸铝材质特性，调整材质的漫反射、粗糙度、金属度参数，还原铸造表面的细微颗粒质感与机加工面的光洁金属效果，通过多角度布光突出结构的层次感，清晰展现内部流道与外部安装结构的空间关系。设计过程中重点处理了进排气道的曲面顺滑过渡，保证气道内壁无突兀折角，还原实物的流体通道形态；对各个安装凸台、加强筋的位置与厚度进行精准复刻，还原气缸盖的力学支撑结构；同时区分了铸造毛坯面与机加工密封面的不同表面特征，让模型的视觉呈现更贴近真实零件的生产状态。整个建模过程遵循逆向工程的设计逻辑，从点云数据到实体特征的转化过程中，不断校验特征间的装配关系，确保各个配合面、连接孔的相对位置准确，可用于后续的结构分析、装配模拟以及教学演示使用，完整呈现了复杂箱体类零件的逆向建模全流程，展现了实体逆向建模中特征提取、曲面构建、细节还原的核心技术要点。
