车间多工位可调式电缆承放滚轮架

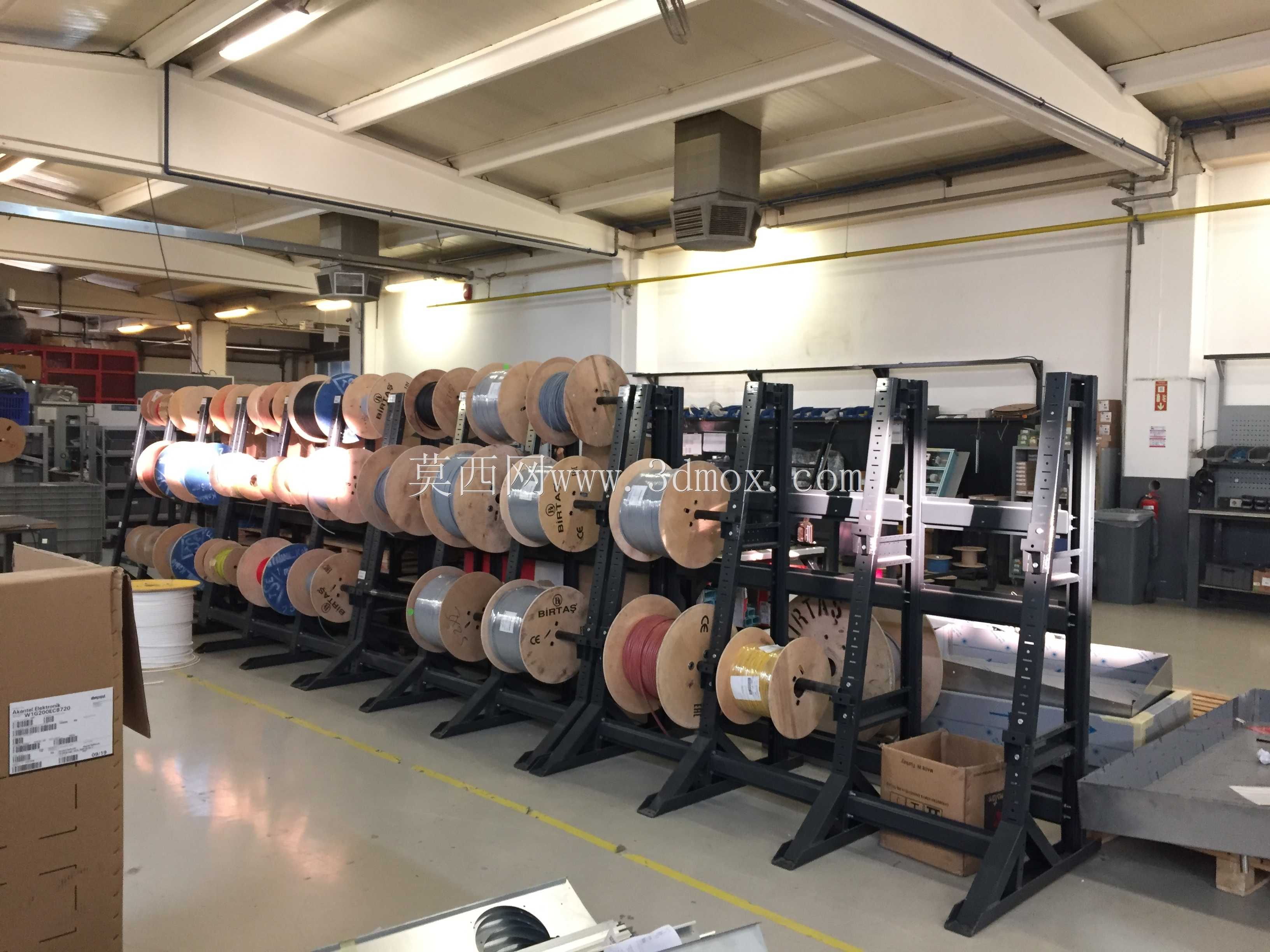

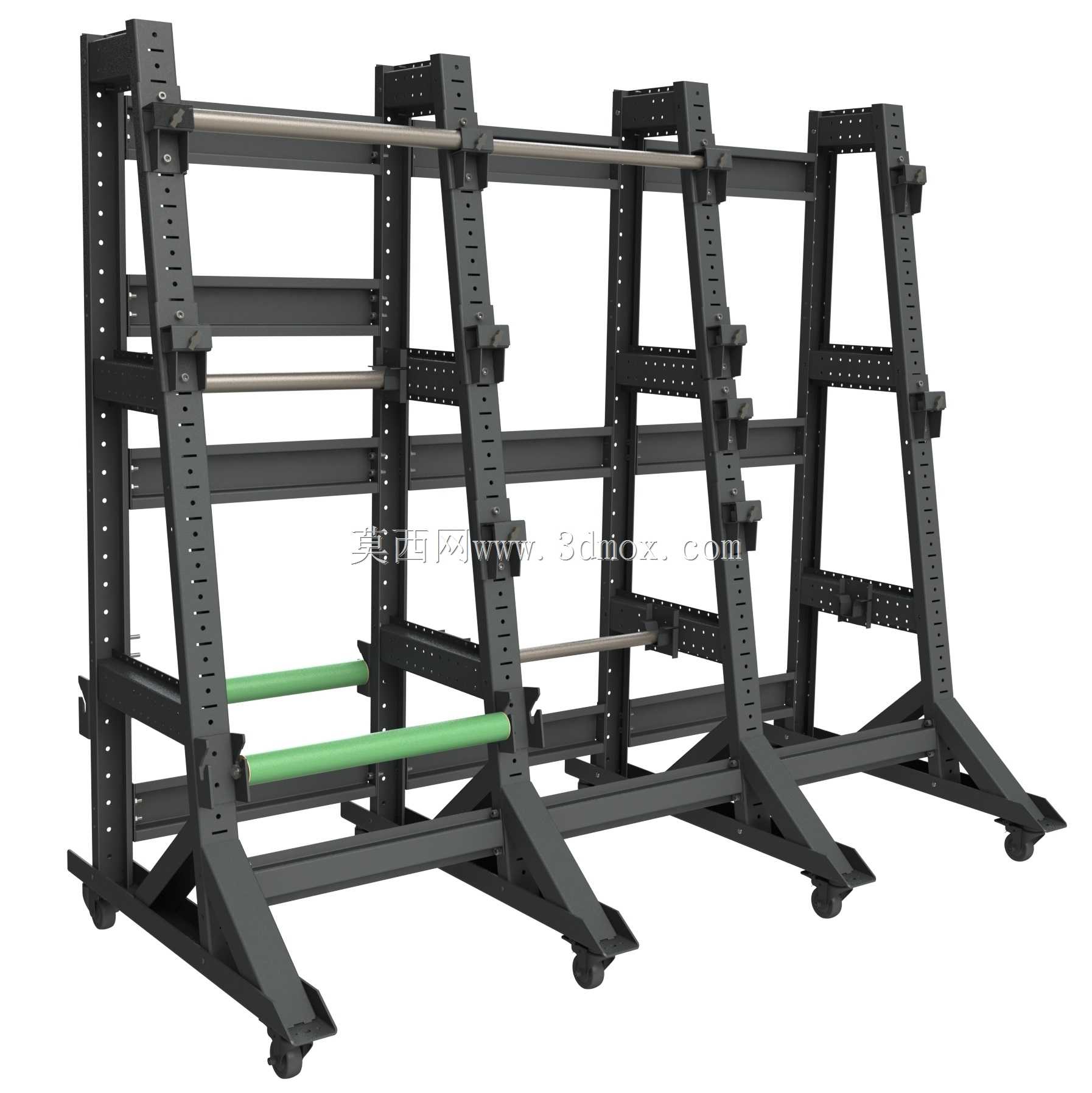

车间现场存放成卷电缆时，常遇到不同幅宽卷材适配性差、取料拖拽卡滞、架体受力变形的问题，这款滚轮架的结构设计完全围绕这些现场痛点做了针对性取舍。架体主支撑采用带等距调节孔的立式型钢，孔位间距经过公差匹配，每一层穿轴的安装座都能沿孔位上下滑移，不用额外打孔就能适配不同直径的电缆卷，哪怕是临时存放非标的特种电缆卷，也能快速调整辊轴间距托住卷材，不会出现小直径卷卡滞、大直径卷蹭到下层横梁的情况。底部的斜向支撑脚没有采用常见的直角焊接结构，而是做了外扩式的三角支撑，脚端加装了低重心脚轮，既保证满负载存放时架体不会侧翻，推移换位时也不会因为重心偏移出现晃动感，脚轮的安装座特意做了加厚处理，避免长期承重后轮轴变形卡轮。穿辊的轴端没有做突出的限位挡边，而是用快拆式的卡簧固定，更换不同长度的辊轴时不用拧动多组螺栓，徒手就能完成拆装，适配不同宽度的电缆卷时，调整效率比螺栓固定结构提升近六成。承托电缆的辊面做了两段式的包胶处理，绿色的包胶层硬度控制在邵氏60度，拖拽电缆取料时不会刮伤电缆外护套，也不会因为辊面太滑导致电缆松脱散卷，包胶层和金属辊轴之间做了滚花压合处理，长期转动不会出现包胶层打滑脱胶的问题。架体的横向连接梁没有采用满焊工艺，而是在每段连接梁的两端做了插接式的定位止口，现场组装时不用反复校准平行度，插接到位后再点焊固定就能保证各层辊轴的平行度公差控制在0.2mm以内，避免辊轴偏斜导致电缆拖拽时走偏。相邻两组立式支撑之间的间距也预留了调节余量，多组架体并排拼接时，可以根据车间的通道宽度调整整体跨度，不用受固定模数的限制，哪怕是狭长的边角空间也能充分利用。辊轴的转动部位选用了免维护的含油轴承，不用定期加注润滑脂，适合车间多尘的工况，不会因为粉尘进入轴承导致转动卡滞，轴承座和立式支撑的连接面做了沉头设计，螺栓头完全埋入支撑面内，不会突出刮蹭到电缆表面。
