可移动工业级真空抽气泵站结构设计

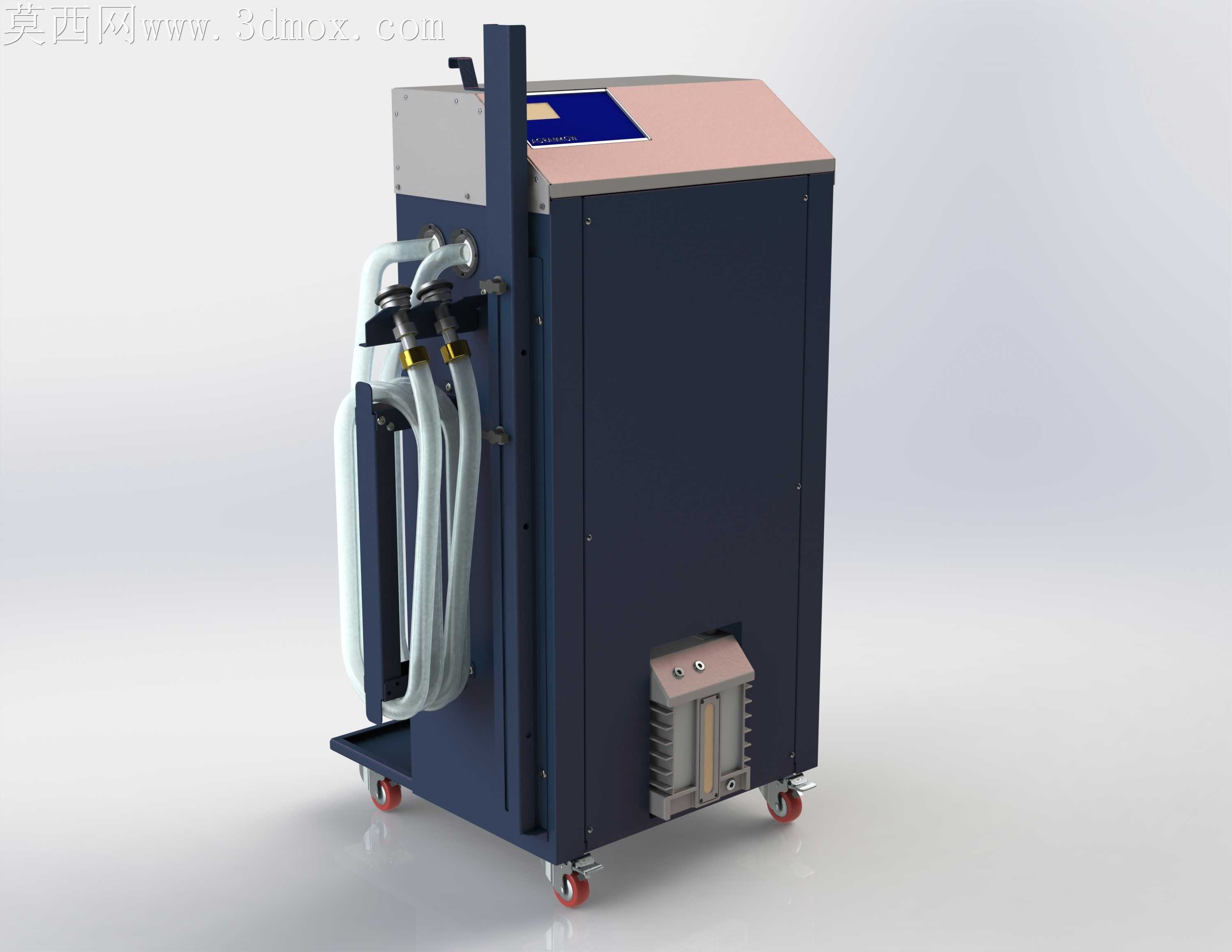

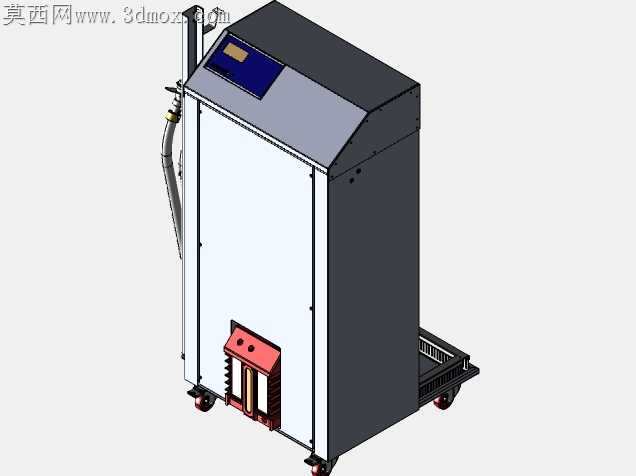

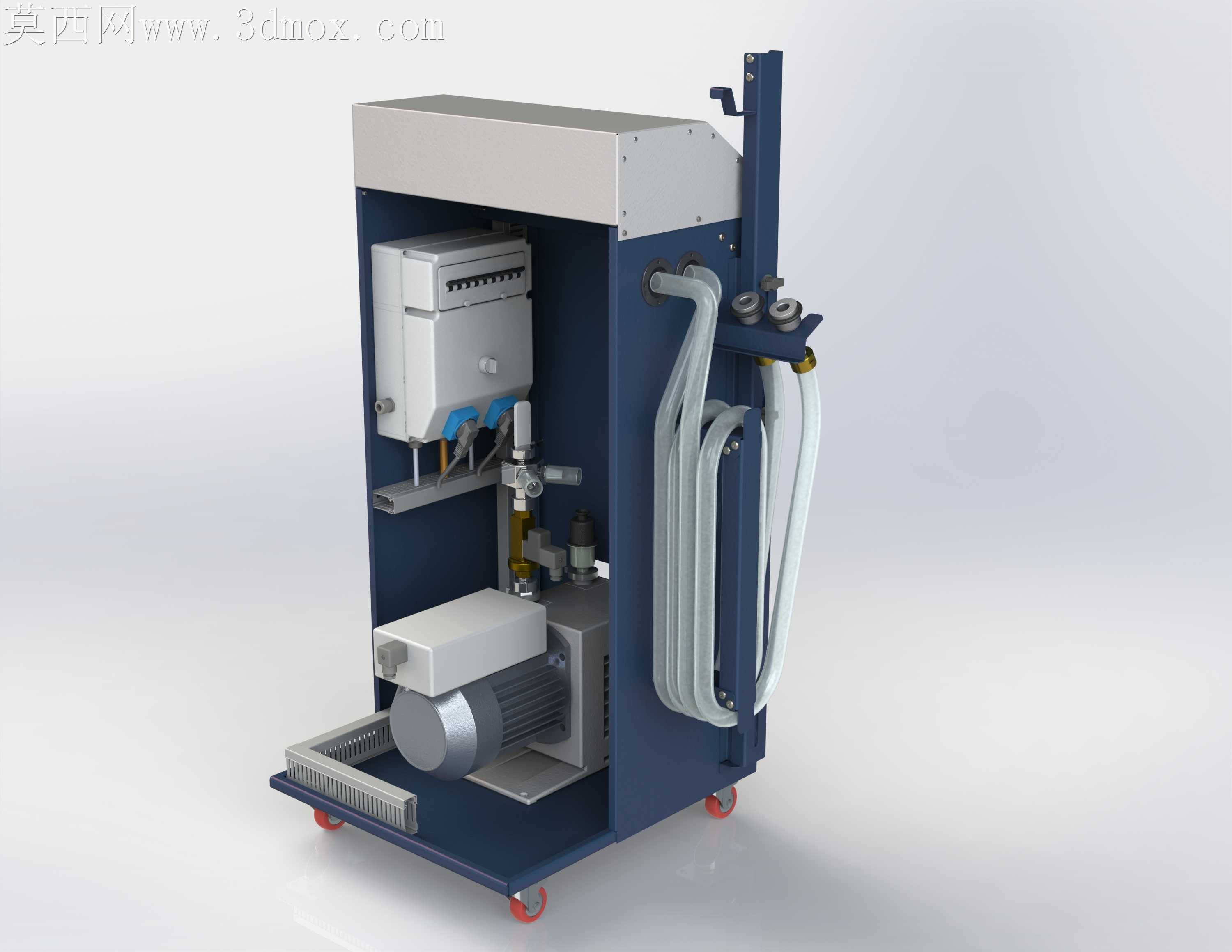

车间现场布设真空管路时，常遇到固定泵站覆盖范围有限、临时抽真空工位接驳距离过长导致压损超标的问题，这款可移动泵站的结构设计，从根源上适配了多工位灵活转场的加工适配需求。柜体框架采用折弯钢板拼焊结构，侧板与顶部盖板的拼接处预留0.2mm的装配公差，避免焊接变形导致的盖板装配翘边，顶部操作台面做了15度倾角设计，操作人员站在设备前方操作时，视线与操作面板的夹角刚好落在舒适视域内，不用刻意弯腰或抬手就能完成参数调节。侧面的管路排布做了分层固定设计，白色耐真空软管通过快插接头与阀体连接，每段管路的弯曲半径都控制在管径的6倍以上，避免软管弯折过度导致气路堵塞，管路固定卡箍的位置避开了接头插拔的操作空间，日常更换管路时不用拆卸多余固定件，单人就能完成维护操作。底部脚轮选用带刹车的聚氨酯万向轮，轮架与柜体底部的连接座做了加厚处理，泵站满载运行时的重量全部落在四个连接座上，不会因为长期推行导致底板变形，脚轮的安装高度经过反复调校，设备放置在地面时柜体底部与地面留有30mm间隙，既能避免车间地面的积水、金属碎屑溅到柜体内部，也方便日常清扫设备下方的卫生。柜体下部的散热模块采用外露式翅片结构，没有做全封闭遮挡，真空泵运行时产生的热量可以直接通过翅片散出，不用额外加装散热风扇，减少了设备的故障点，散热模块的固定螺丝采用内六角防松螺丝，设备移动过程中不会因为震动导致螺丝松脱。柜体侧面还预留了内嵌式扶手空间，推行时手掌可以完全搭在扶手内侧，发力更顺畅，不会因为扶手突出柜体导致转运时剐蹭周边设备。所有外露的金属边缘都做了倒圆角处理，避免操作人员维护时被锐边划伤，接线部位全部藏在柜体内部的走线槽内，外部看不到明线，既避免了管线被剐蹭破损的风险，也让设备整体外观更整洁利落。
