偏心C型机械压力机冲床结构设计

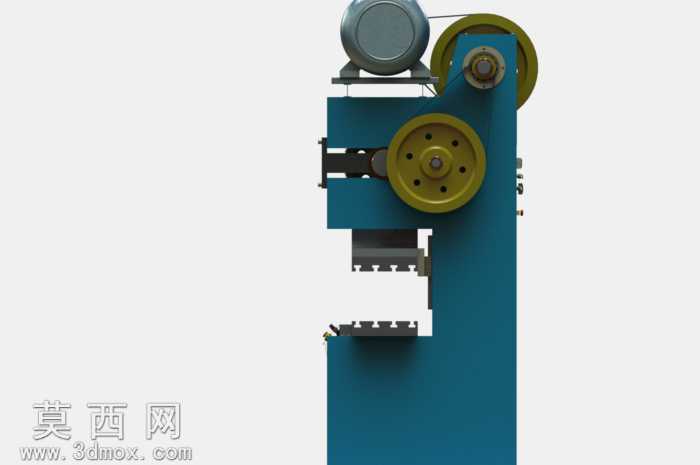

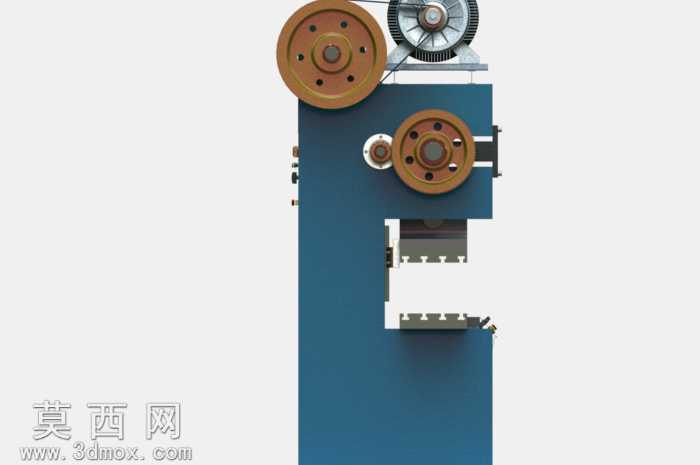

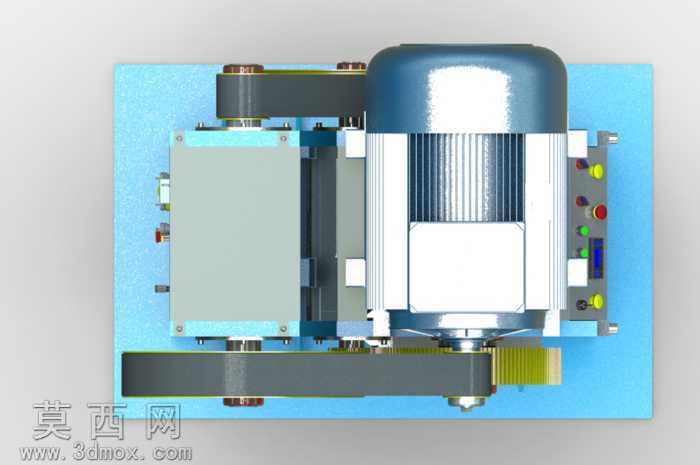

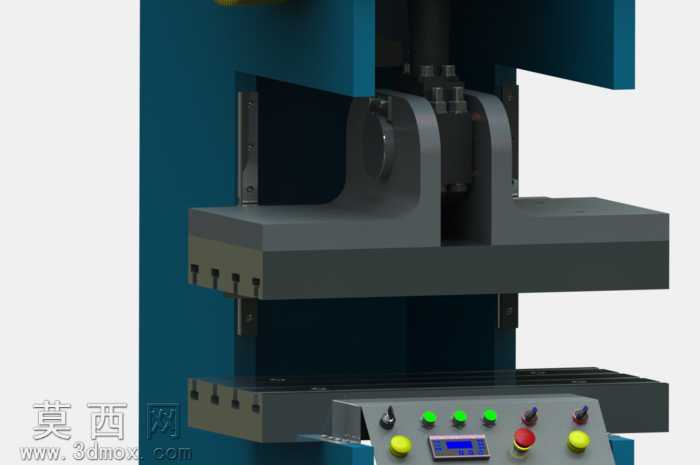

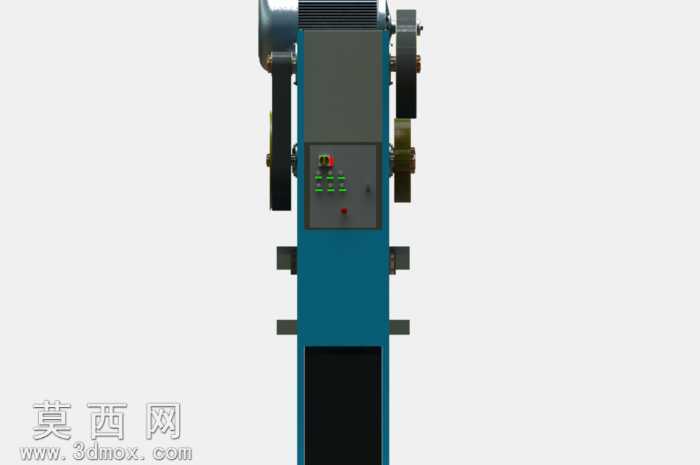

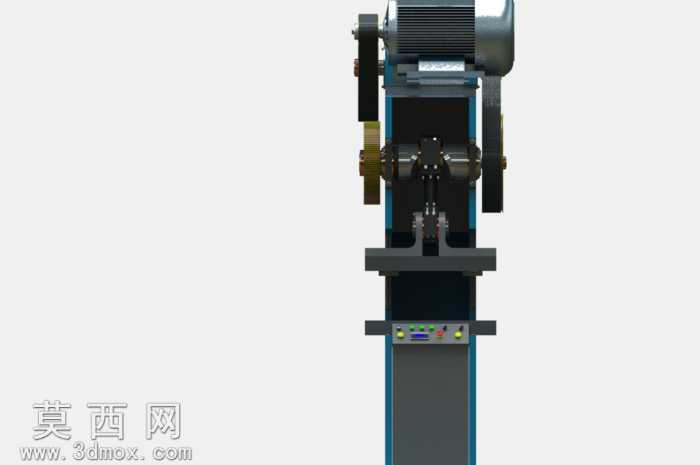

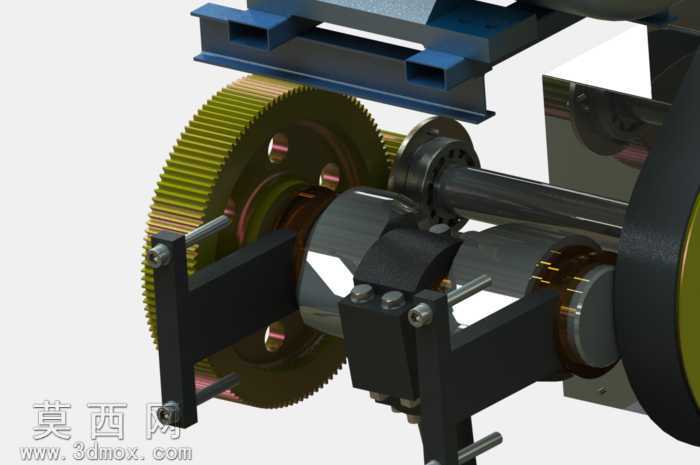

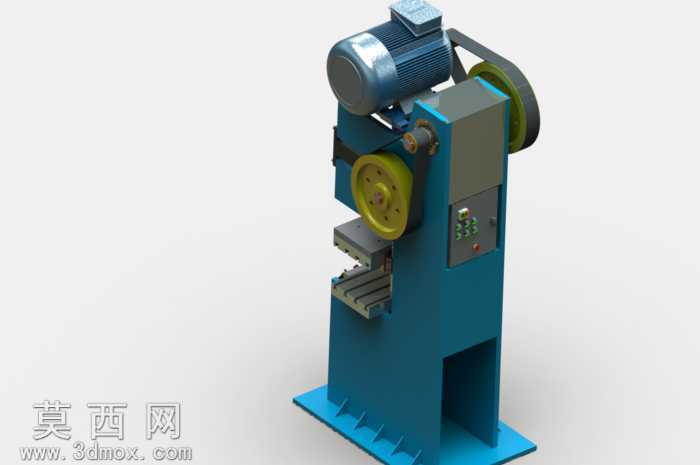

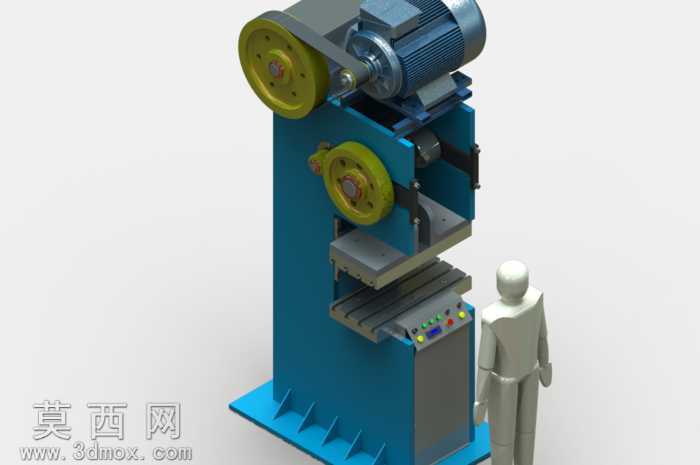

本作品为偏心C型机械压力机冲床的三维建模与渲染成果，建模过程严格遵循机械压力机的实际工程结构逻辑，以SolidWorks 2013为操作平台完成全参数化建模，所有零部件均按照真实工业设备的尺寸比例进行1:1还原。建模阶段首先从机身主体入手，C型开式机身采用钢板焊接结构的设计思路，通过拉伸、切除、筋板阵列等特征完成机身建模，机身底部设计有带加强筋的安装底座，保障设备运行时的结构稳定性，机身立柱部分预留传动组件、滑块导轨的安装定位基准，确保各部件装配时的同轴度与平行度符合机械加工精度要求。传动系统部分完整还原了偏心冲床的核心传动结构，顶部驱动电机通过安装座固定在机身上方，电机输出端连接带传动机构，大小带轮均按照真实V带轮的参数建模，带轮表面设计有轮槽、安装孔、键槽等细节特征，带轮通过传动轴连接偏心曲柄机构，将电机的旋转运动转化为滑块的上下往复冲压运动，传动链路中的轴承、轴套、连杆等连接件均按照标准件参数完成建模，装配时严格遵循机械配合关系，添加了同轴心、重合、距离等配合约束，还原真实的运动传动逻辑。滑块与工作台部分，滑块组件设计有导轨配合面、模具安装槽，工作台位于滑块下方，台面上设计有T型槽结构用于安装固定冲压模具，工作台旁侧集成了设备操作控制箱，控制箱表面还原了启动、停止、急停等操作按钮的排布细节，还原真实设备的操作交互结构。渲染阶段针对不同零部件赋予了贴合真实工业设备的材质，机身主体采用蓝色工业烤漆材质，调整材质的粗糙度、反光度参数还原金属漆面的质感；带轮采用铸铁材质，表面做哑光金属处理，还原铸铁件的粗糙磨砂质感；电机外壳采用灰蓝色铸铁材质，电机散热筋、接线盒等细节通过材质光影突出立体感；操作按钮分别赋予红、绿、黄等不同的塑料材质，区分不同功能按键；传动连杆、滑块等运动部件赋予银灰色金属材质，突出机加工金属的光洁质感。场景中添加了标准人体模型作为尺寸参照，直观展现压力机的整体尺寸规模与操作空间比例，渲染时采用三点布光方案，主光源从斜上方照射突出设备的主体轮廓，辅助光源补充暗部细节避免结构阴影过黑，环境光模拟车间漫反射光照效果，最终渲染效果清晰展现压力机的整体外观、结构组成与各部件的位置关系，完整呈现偏心C型冲床的机械结构特点。
