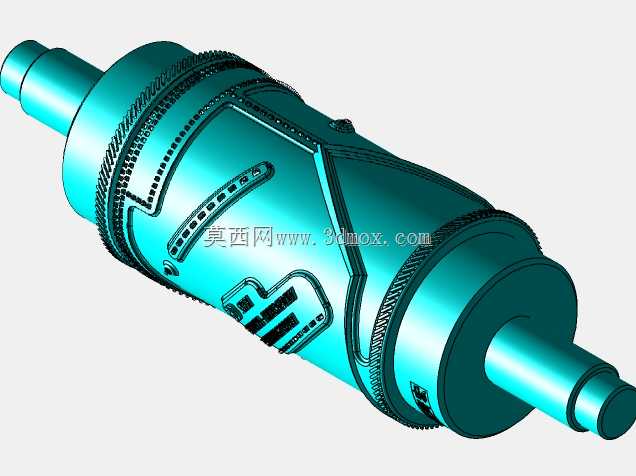

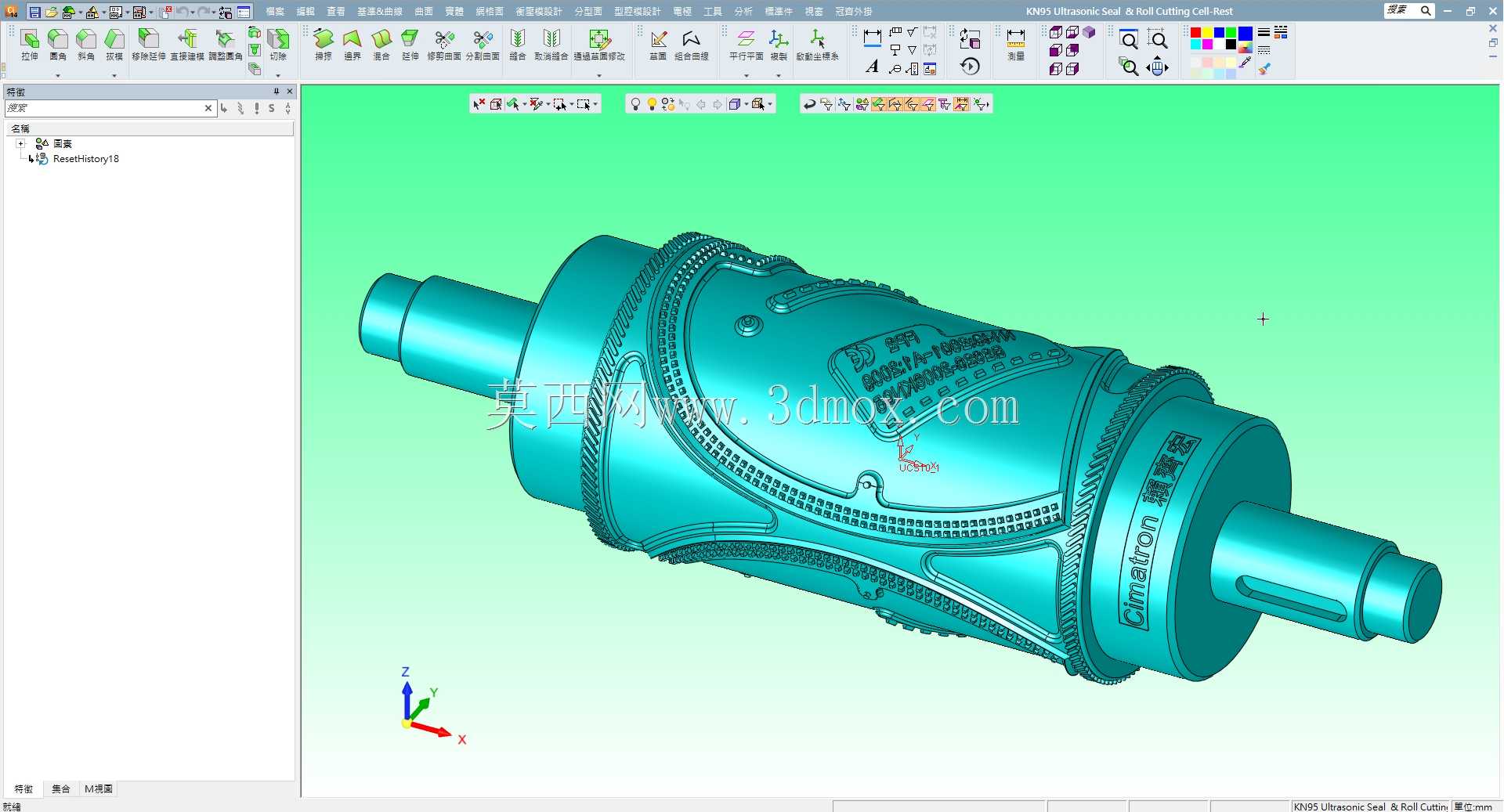

KN95口罩超声波密封滚切辊结构

口罩生产线上的滚切密封工位最容易出现的问题，就是压合纹路深浅不均、切边毛边粘连，连续高速运转时辊面局部磨损快，换辊调机就要停线大半天，直接拉低整线产能。这套辊体结构把密封压纹和滚切刃口集成在同一辊面，省去了两道工序间的工件定位偏差，压合面的纹路排布顺着辊体转动的线速度梯度做了疏密调整，靠近辊面两端的纹路间距比中间区域窄0.12mm，刚好抵消辊轴受载后两端微幅挠曲带来的压合力衰减，压出来的口罩封边拉力均匀，不会出现边角虚焊一扯就开的情况。滚切刃口做了0.08mm的负倒棱处理，不是尖锐的直角刃，连续滚切无纺布和熔喷布层的时候，刃口不会因为频繁冲击出现崩缺，刃口和辊面基准的同轴度公差控制在0.02mm以内，切出来的口罩边缘齐整，没有拉扯出来的纤维毛边，后续也不用再单独修边。辊体两端的轴颈做了退刀槽优化，装配时轴承内圈可以完全贴靠轴肩，不会因为加工残留的圆角导致轴承装不到位，运转时的径向跳动量能稳定控制在极小范围，高速转动时不会出现异响和振动。辊面的压纹凸起高度做了梯度设计，靠近进料侧的凸起高度比出料侧高0.05mm，无纺布进入辊缝时先被预压定位，再逐步压实密封，不会出现布料打滑偏移的情况，哪怕是三层不同克重的熔喷布叠合进料，也能保证每一片口罩的封边位置一致。密封纹路的走向特意避开了滚切刃口的应力集中区，辊体淬火时刃口和纹路区域的硬度差控制在HRC2以内，不会出现纹路区域耐磨度不够提前磨损，或是刃口过硬脆裂的问题。轴颈的表面粗糙度做到Ra0.8，和轴承配合时的摩擦阻力小，长时间连续运转的温升比普通辊体低3-5℃，不用频繁停机降温，能适配24小时连续生产的工况。
