牙科专用五轴数控加工设备结构

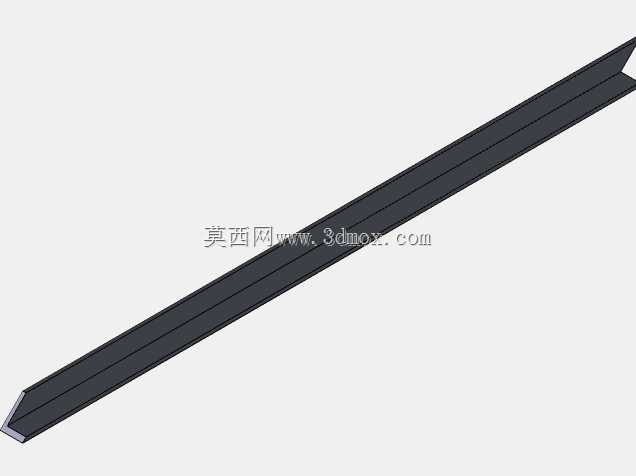

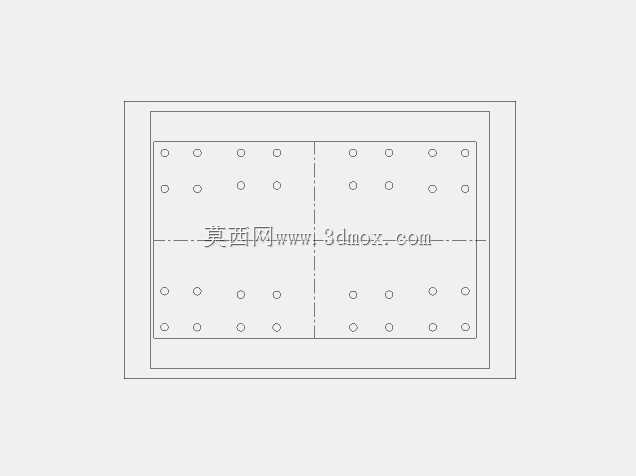

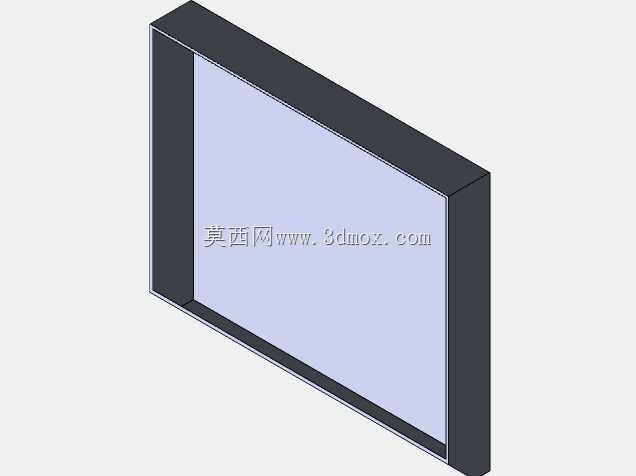

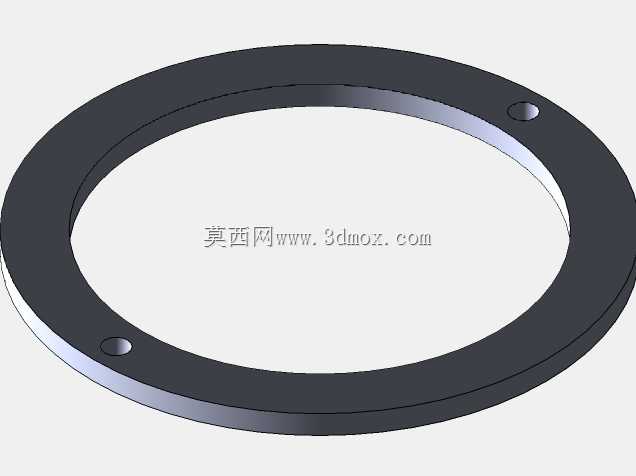

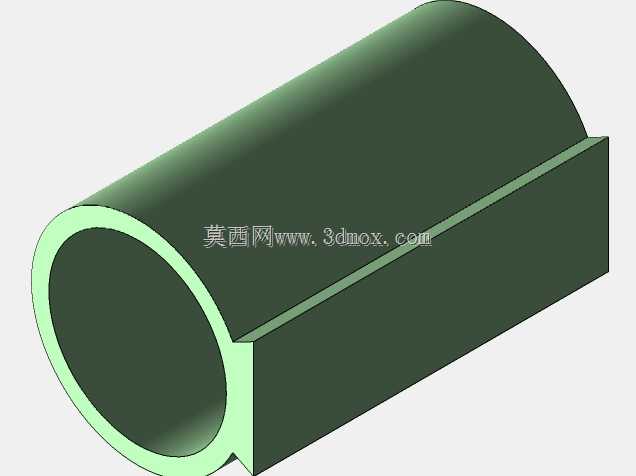

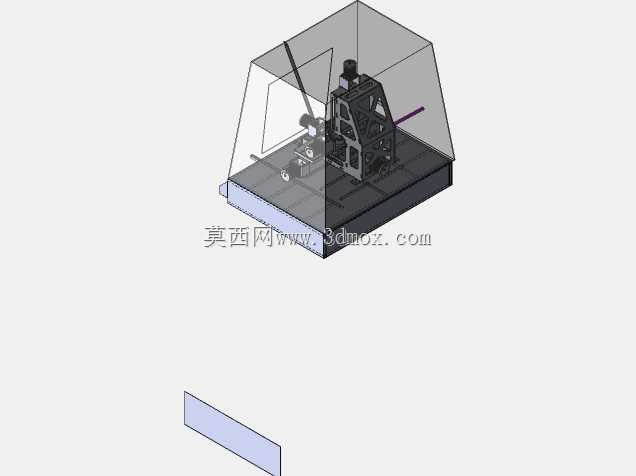

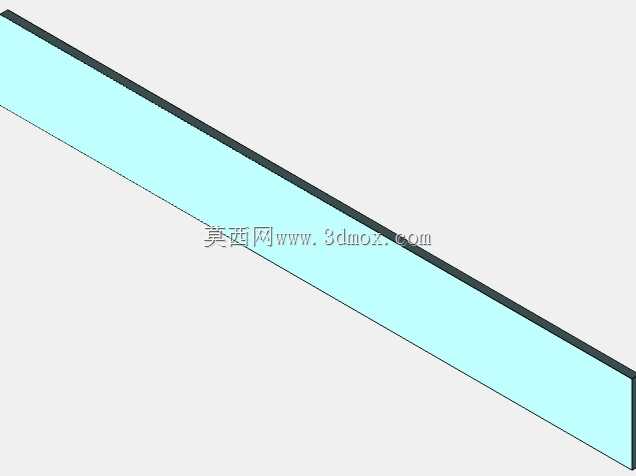

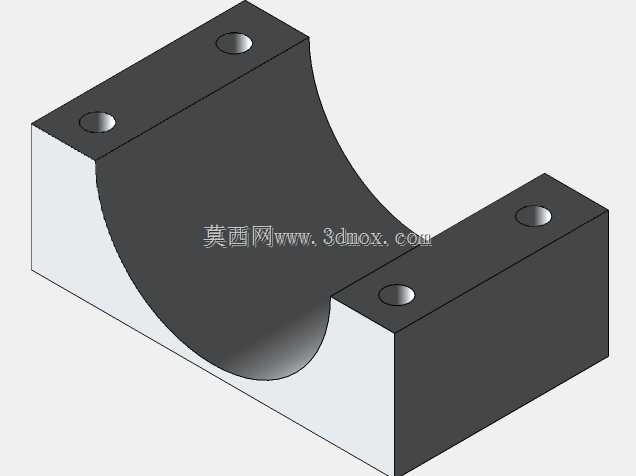

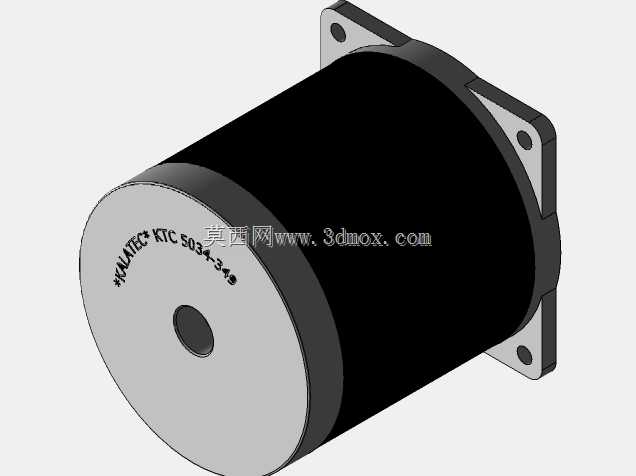

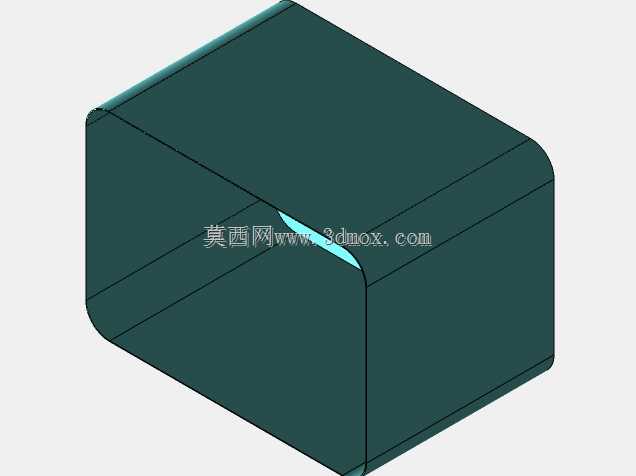

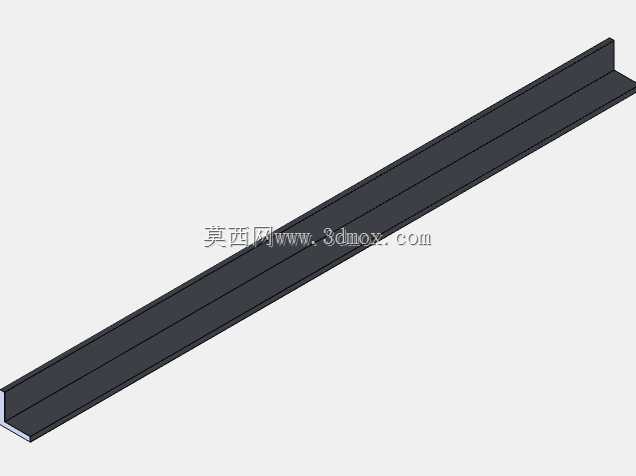

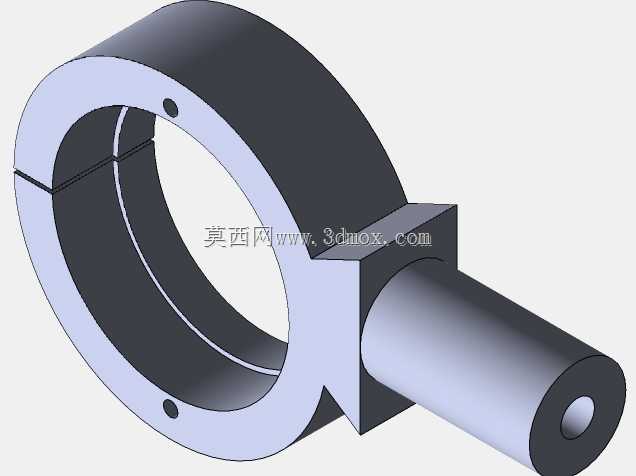

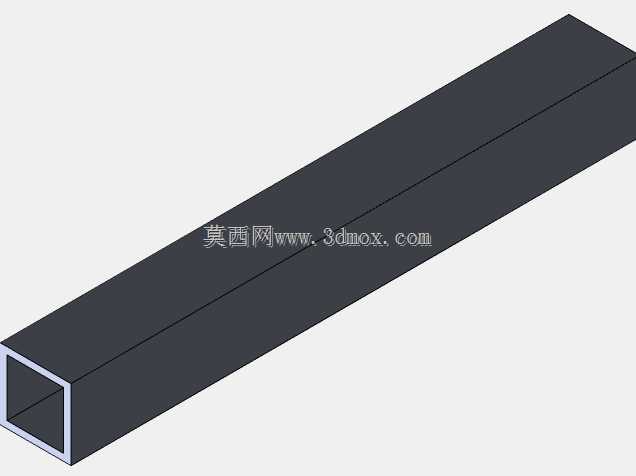

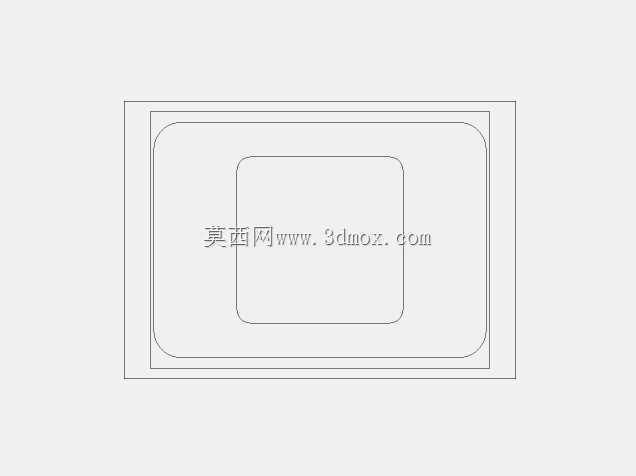

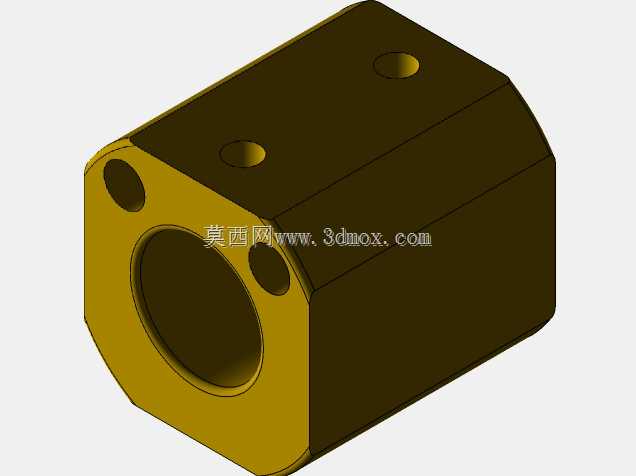

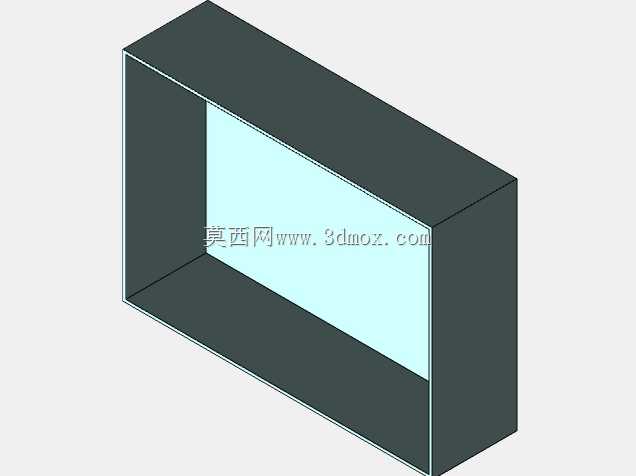

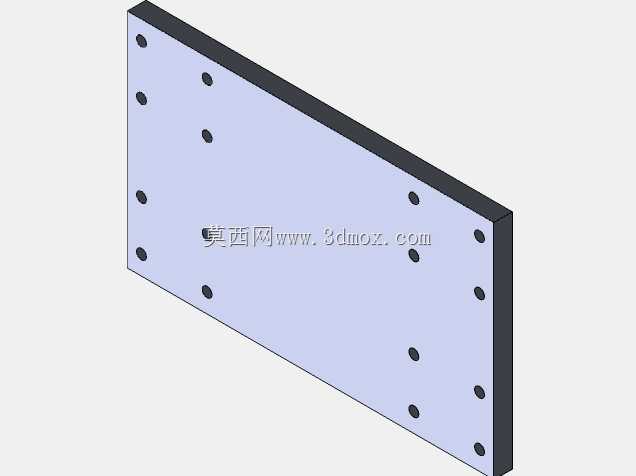

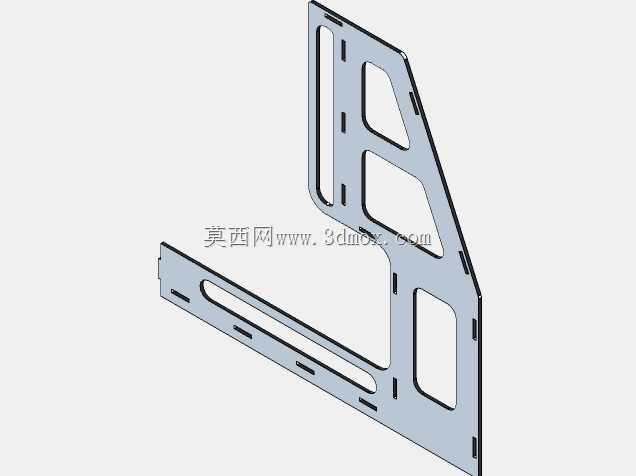

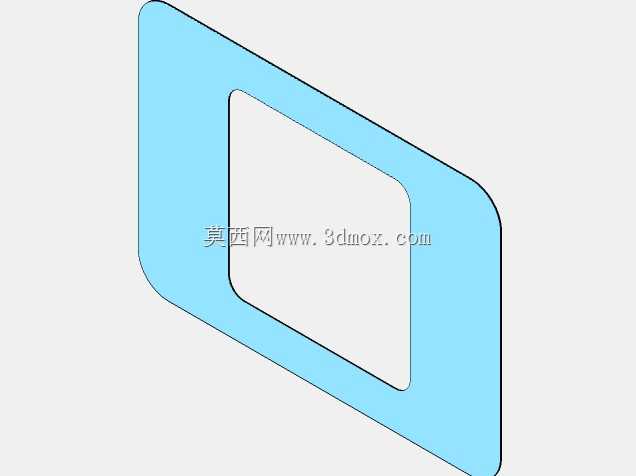

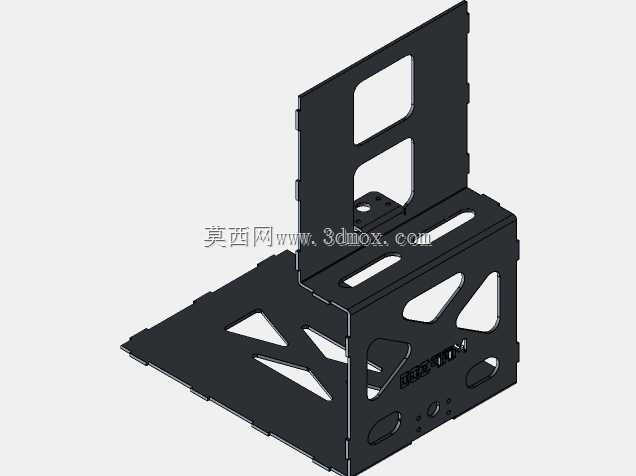

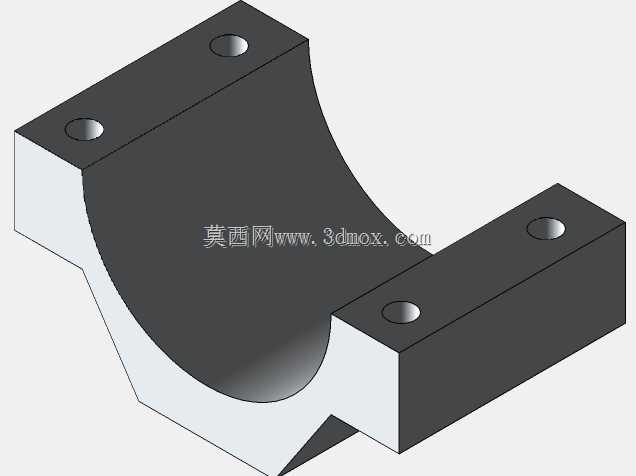

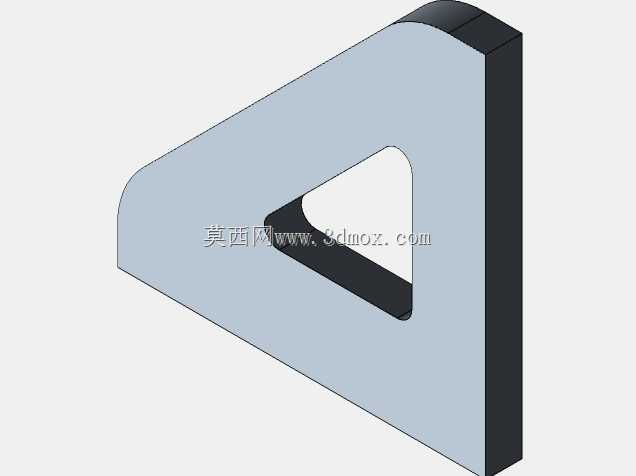

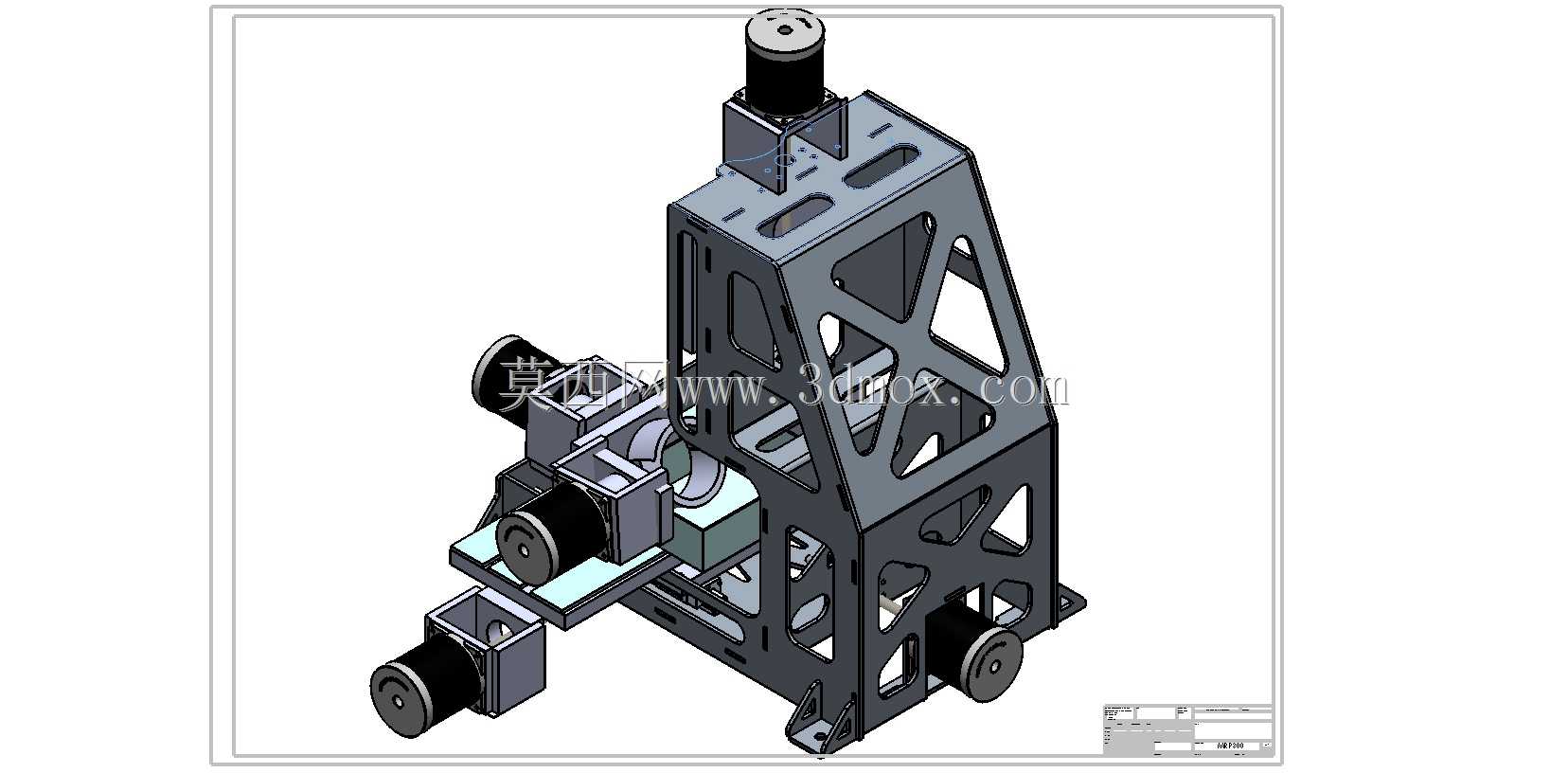

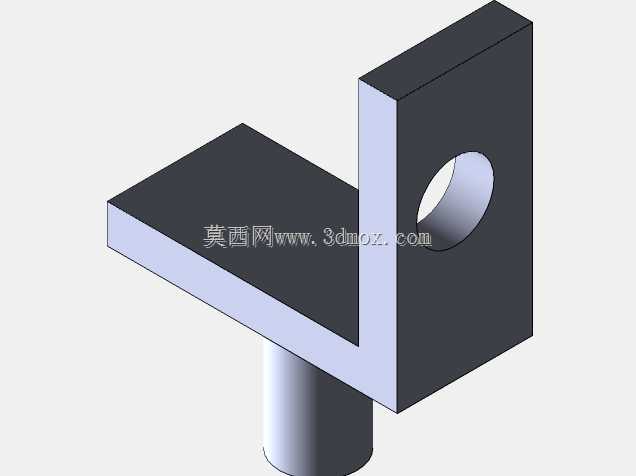

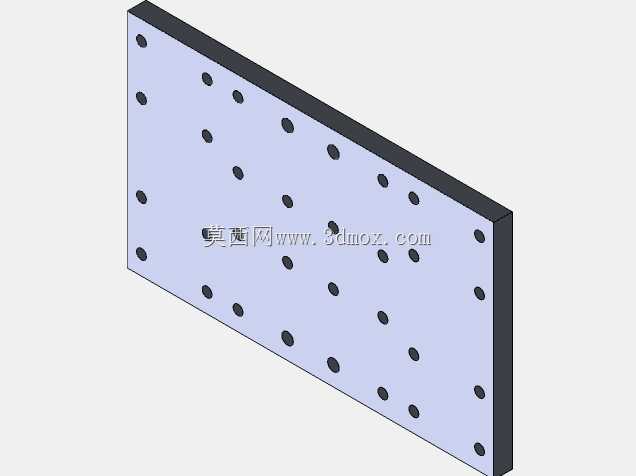

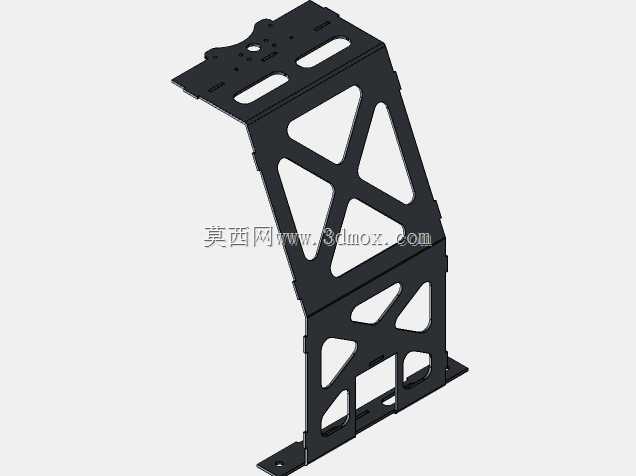

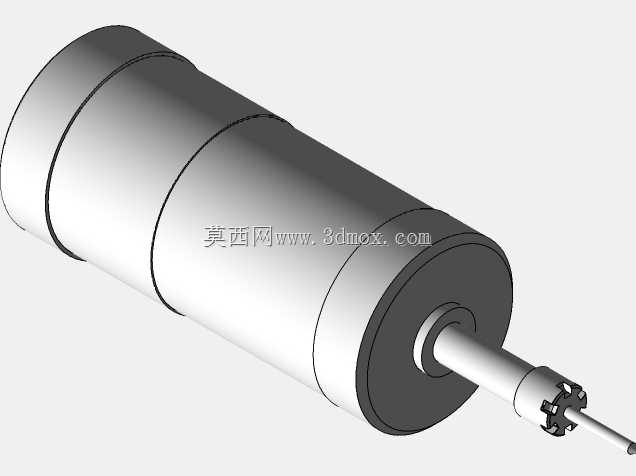

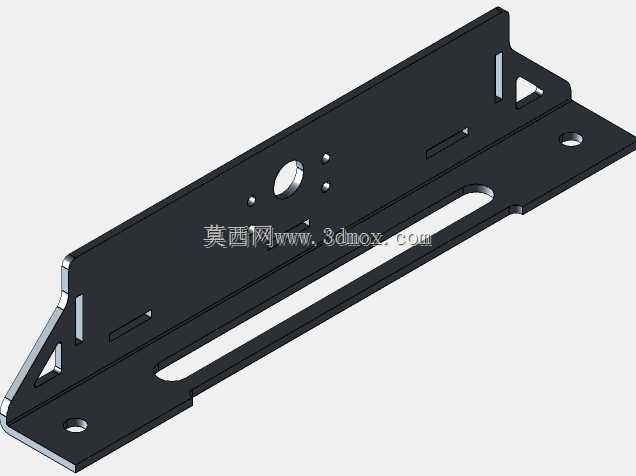

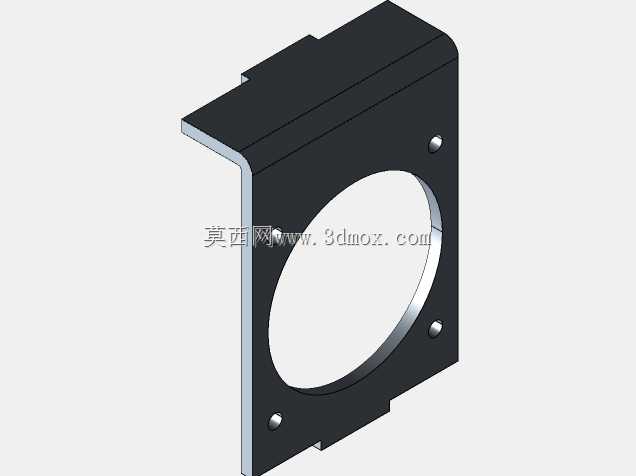

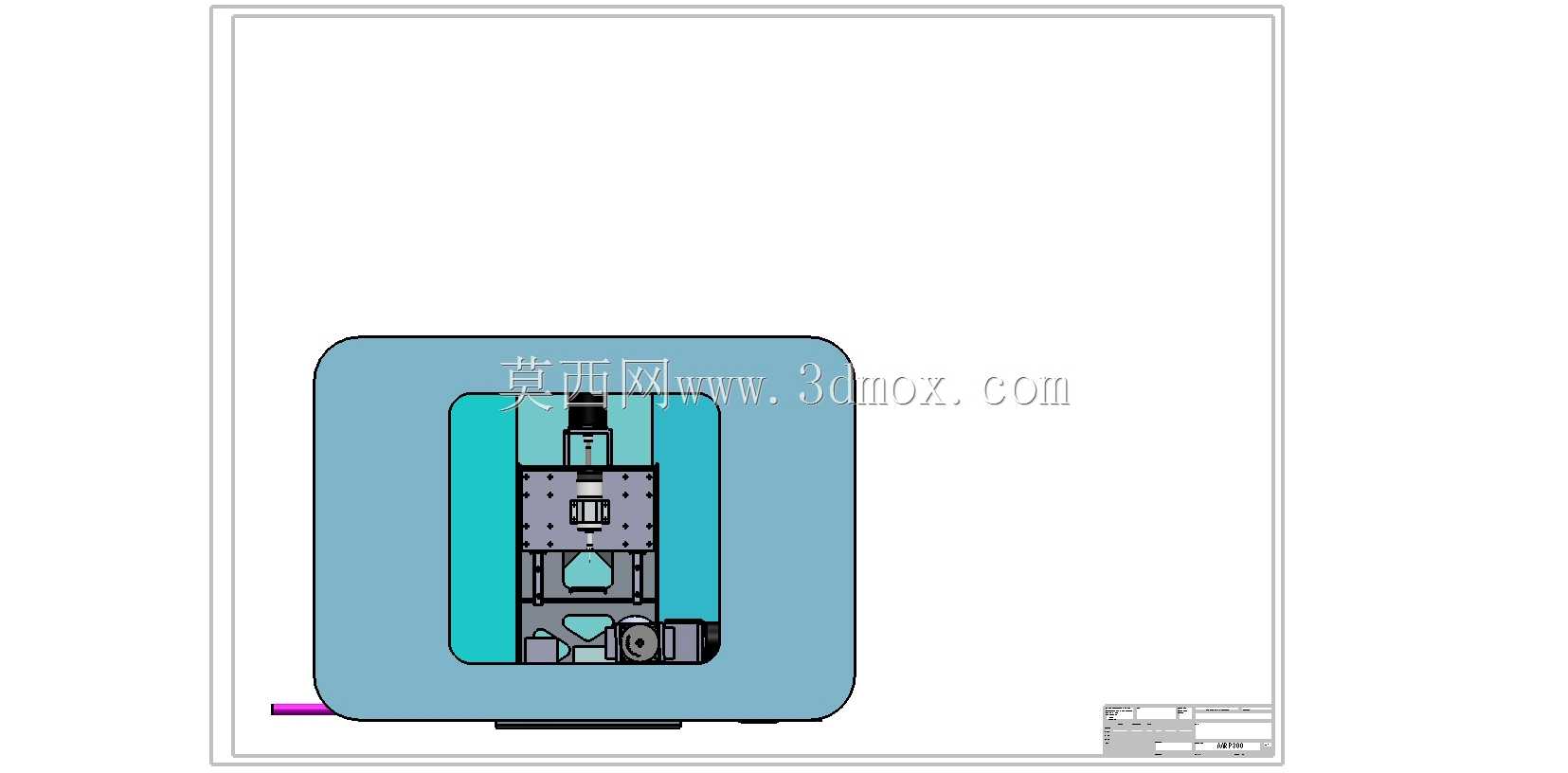

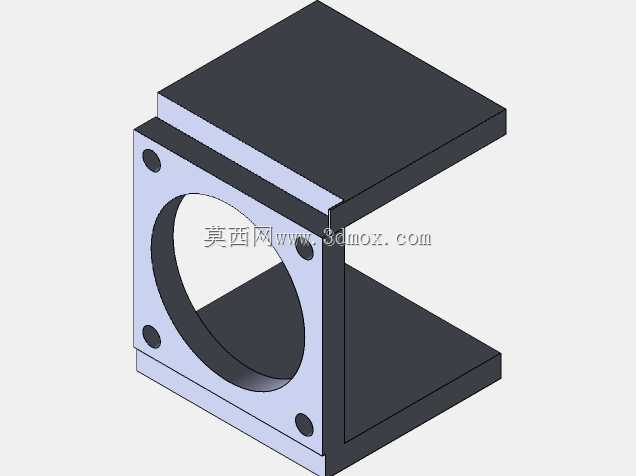

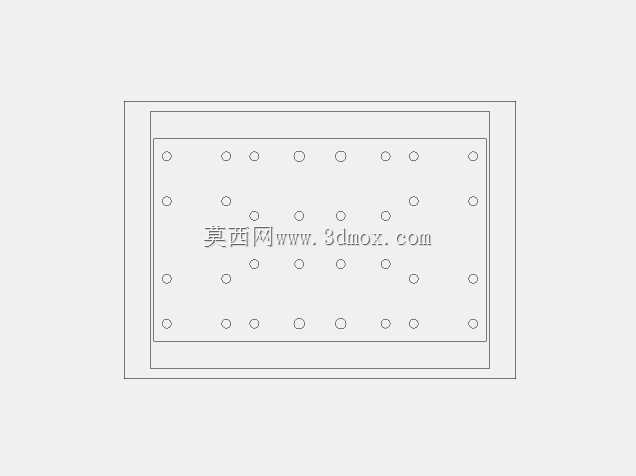

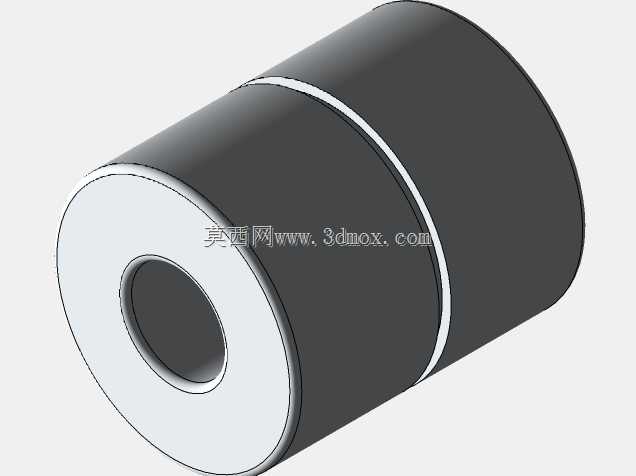

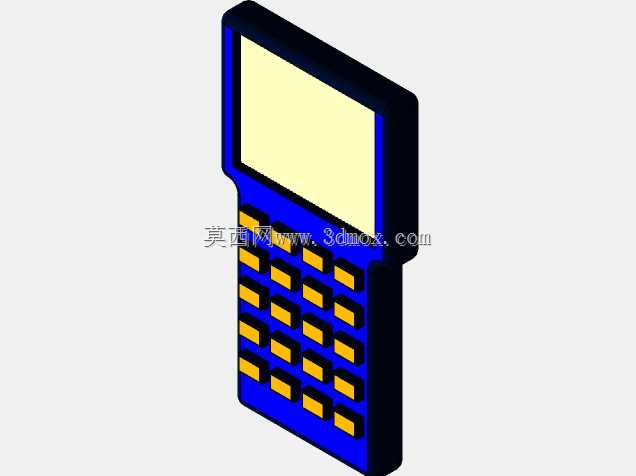

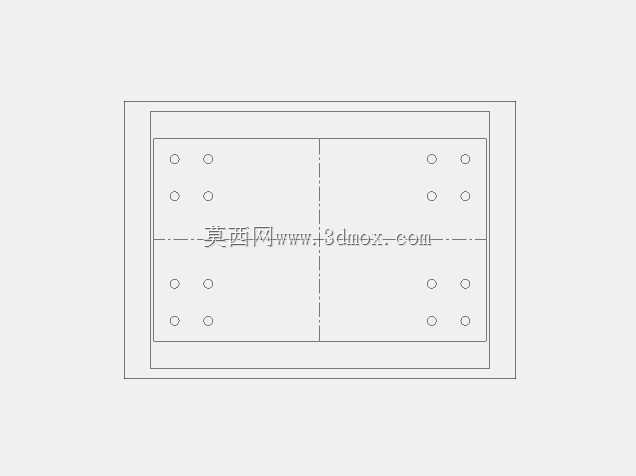

义齿加工场景对设备的空间占用、定位精度有近乎苛刻的要求，常规小型五轴结构常出现立柱刚性不足、多轴运动干涉的问题，这款牙科五轴结构在设计阶段就针对义齿加工的小行程、高响应需求做了针对性调整。立式主框架采用镂空式桁架结构，不是单纯为了减重做的造型处理，每一处斜向筋条的走向都对应铣削加工时的切削力传导路径，将主轴端的受力分散到整个底部安装面，避免薄壁立柱在高速铣削氧化锆牙冠时产生共振振纹。三个直线进给轴的安装座直接集成在框架本体上，没有额外加装转接板，减少了装配累积误差的来源，每个轴的伺服电机安装位都预留了0.02mm的公差补偿间隙，装配时可以通过塞尺微调电机与丝杠的同轴度，避免长期运行后出现联轴器磨损的问题。两个旋转轴的布局没有采用传统摇篮式结构，而是将工件旋转轴直接布置在进给滑台的前端，缩短了刀尖到旋转中心的悬臂距离，加工倾斜基台时的刀具让刀量能降低40%以上，旋转轴的锁紧机构采用内置式碟簧结构，断电时也能保持夹持力，不会因为突发停机造成义齿毛坯报废。走线槽全部隐藏在框架的镂空空腔内，外部没有裸露的拖链，既避免加工产生的氧化锆粉末进入线缆保护层造成老化，也缩小了设备整体的外轮廓尺寸，能适配牙科诊所狭小的操作空间。底部安装脚的位置对应框架的受力节点，调平后整个设备的重心落在四个脚的中心区域，高速运行时不会出现整机偏移的情况，每个运动副的润滑注油孔都布置在易操作的外侧，日常维护不需要拆解外部护罩。
