机床钢板伸缩防护罩结构设计

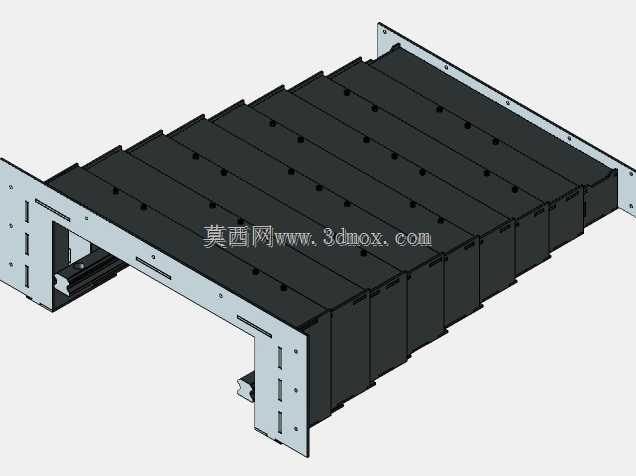

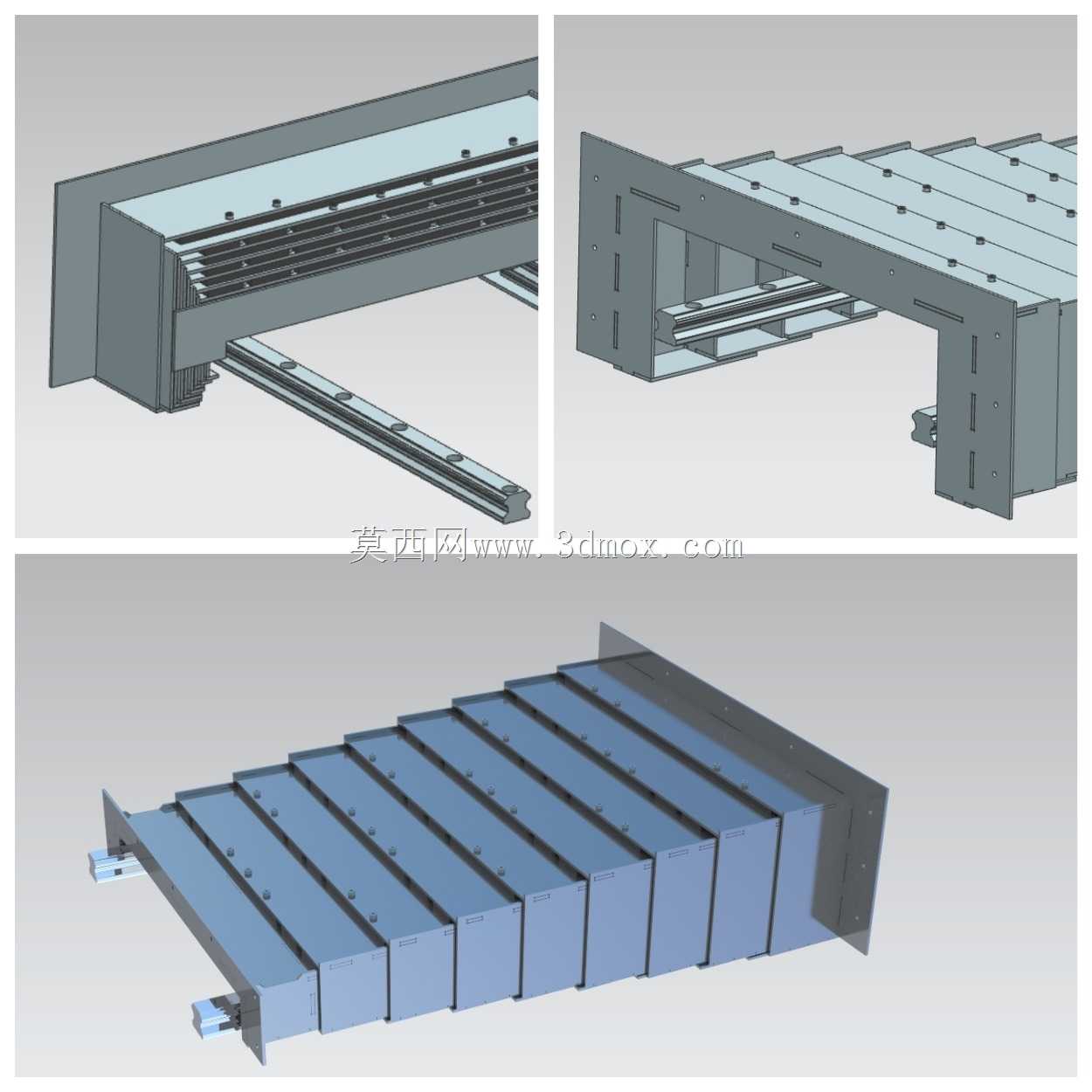

车间里机床导轨长期暴露在切削液飞溅、铁屑冲刷的环境中，普通橡胶护板用不到三个月就会被烫穿刮破，铁屑卡进导轨滑块后直接导致进给精度跳变，维修一次要拆整根线轨，停机损失远高于护板本身的成本。这款伸缩式钢板护板的每节侧板折边都做了15度的内倾导向角，不是常规的直角折边，伸缩过程中相邻节段不会出现硬摩擦卡滞，哪怕护板表面沾了成团的铁屑，滑动时也会顺着导向斜面被推到护板外侧，不会挤进节段缝隙里磨花钢板表面。节与节之间的滑动嵌条没有用市面上常见的尼龙条，而是留了0.2mm的间隙配合聚氨酯刮屑条，刮屑条的唇边刚好贴住上一节护板的内壁，伸缩时能把沾在壁面的切削液和细碎铁屑完全刮除，不会有残留的铁屑卡在嵌槽里磨出深沟。护板两端的安装板做了腰型孔设计，不是固定圆孔，现场安装时不用反复调整机床床身的安装基面公差，哪怕床身的安装孔位有0.5mm的位置偏差，也能通过腰型孔直接对位锁紧，不用重新扩孔攻丝。最外侧的护板顶面做了等距的加强压筋，压筋深度只有2mm，不会额外增加护板的整体厚度，却能让1.5mm厚的冷板抗冲击强度提升40%，哪怕有拳头大的铁屑从主轴位置掉下来砸在护板上，也不会砸出凹陷导致后续伸缩卡滞。护板底部的滑动支撑块没有直接锁在钢板上，而是嵌了可更换的黄铜耐磨片，黄铜和机床导轨面的硬度差刚好不会刮伤线轨的镀铬层，耐磨片磨损后只需要拧掉两个沉头螺丝就能更换，不用整段拆护板。每节护板的搭接位置都留了3mm的重叠密封量，哪怕高压切削液直接对着护板缝隙冲，也不会渗到内侧的导轨面上，密封胶条嵌在折边的内侧卡槽里，不用打胶固定，老化后直接扯出来就能换新，维护效率比传统粘接式胶条高很多。护板完全收缩时的节段堆叠间隙控制在1mm以内，不会因为堆叠过厚占用机床的轴向行程空间，完全伸展时每节的支撑点刚好落在同一水平面上，高速进给时不会出现护板上下颤动的异响，也不会因为颤动蹭到导轨侧面的润滑管路。
