杠杆式自锁紧起重吊钳结构设计

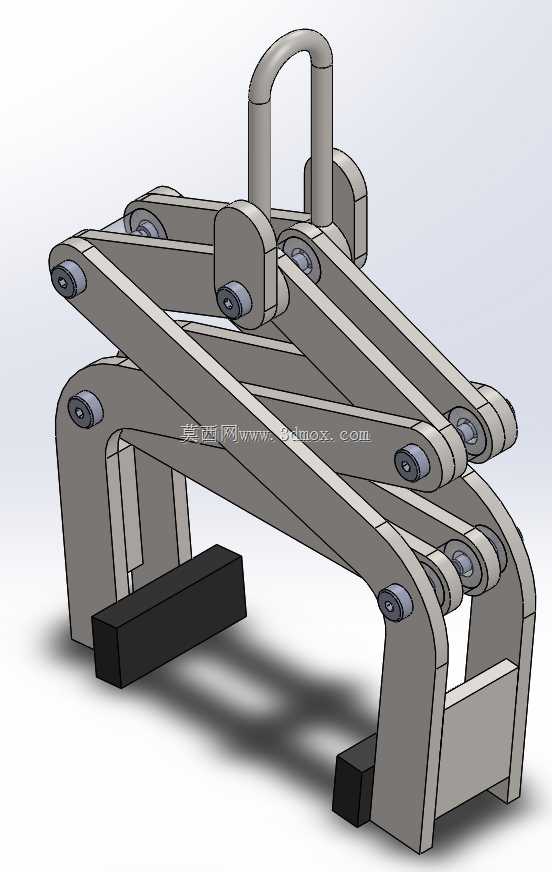

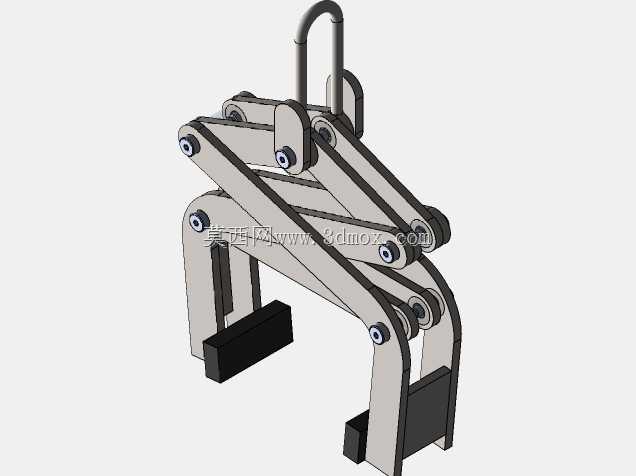

车间常规起重吊取作业里，平置长方坯料的转运一直存在夹持打滑、吊取过程中钳口松脱的隐患，不少老式吊钳依赖额外锁止销，工人挂取时需要手动插销对位，高空对位操作风险高，遇到表面带氧化皮的坯料还容易出现夹持力不足滑脱的问题。这款吊钳的结构完全靠杠杆力臂的配比实现自锁，顶部吊环受力向上提拉时，两组对称布置的连杆会同步推动两侧钳臂向内收拢，吊重越大钳口对坯料侧面的正压力就越强，完全不需要额外的锁止机构，挂料时只要把钳口卡到坯料边缘，起吊瞬间就能自动锁死，落料时吊环卸力，钳臂靠自重自然张开，全程不需要工人手动触碰锁止件，能大幅降低挂吊作业的操作风险。

钳口的接触块做了内嵌式可拆卸设计，接触面上加工了细密的交叉网纹，不用做整体淬火处理，只需要单独对接触块做渗碳硬化，磨损之后直接拧下固定螺丝就能更换，不用整体报废钳体，后期维护成本能压到很低。连杆铰接处的销轴都做了台阶轴设计，轴端用卡簧限位，装配时不需要额外打定位销，销轴和连杆孔的配合公差选H8/g7间隙配合，既保证铰接转动时没有卡滞，又不会因为间隙过大出现吊取时钳体左右晃荡的问题。

两侧钳臂的弯折弧度做了反复的力学校核，避开了应力集中的直角转折，弯折处的圆角半径取壁厚的1.5倍，哪怕长期承受交变起吊载荷，也不会在弯折位置出现疲劳裂纹。顶部吊环的封闭圆弧做了等强度设计，和吊钩接触的位置加厚了3mm，避免长期和吊钩摩擦出现截面磨损变薄的问题，吊环和上连杆的铰接位置留了足够的转动间隙，起吊时钳体能自动找正重心，不会出现坯料倾斜侧滑的情况。

实际适配场景里，这种结构的吊钳不需要外接液压或者气动动力，纯机械结构的故障率极低，哪怕在多粉尘、高湿度的铸造车间或者钢材堆场使用，也不会因为管路堵塞、密封失效出现故障，钳体所有铰接位置都预留了润滑脂注油孔，日常保养只需要定期注油就能保证转动顺畅，没有复杂的维护工序。钳体的开合行程做了限位设计，最大张开角度被限位块限制在45度，不会因为张开过大导致连杆过死点失效，哪怕空吊状态下钳臂也不会完全垂落散开，转运空钳时不会剐蹭周边设备或者工件。
