喷气发动机燃烧室剖视结构设计

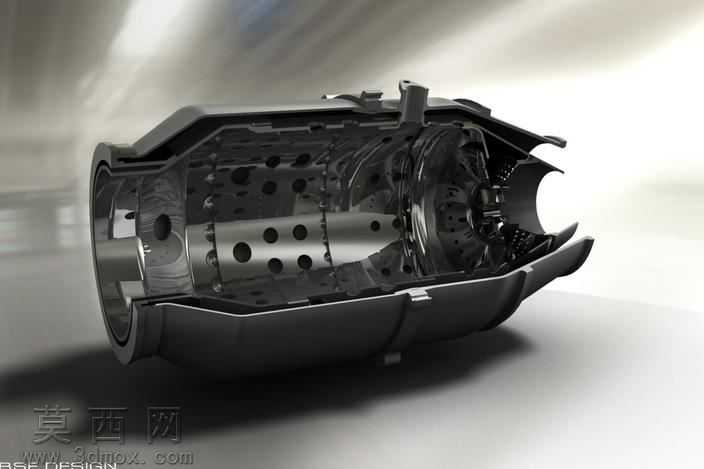

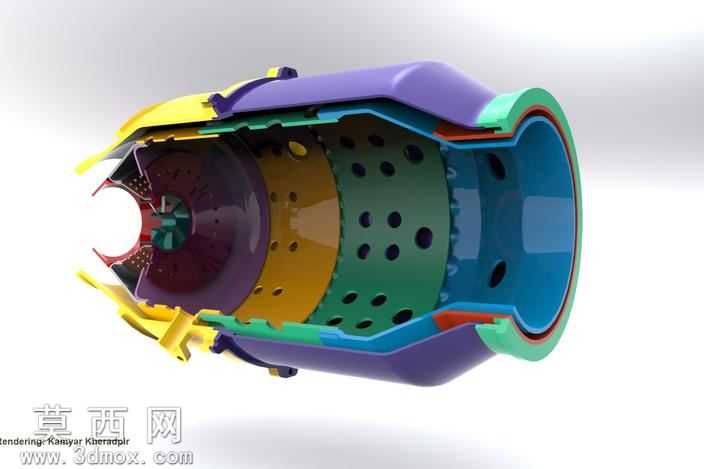

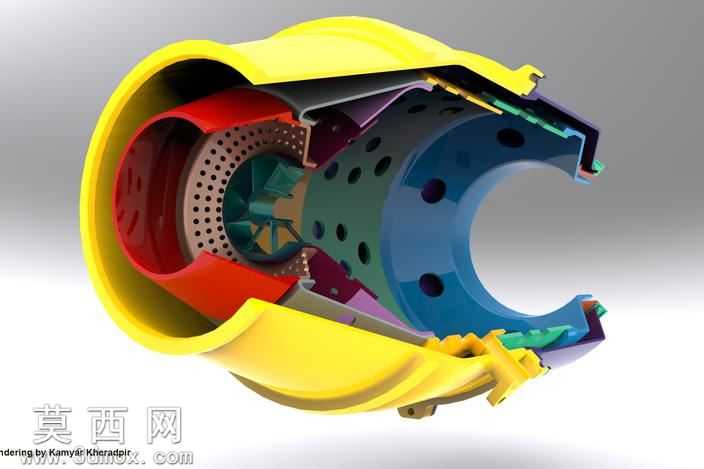

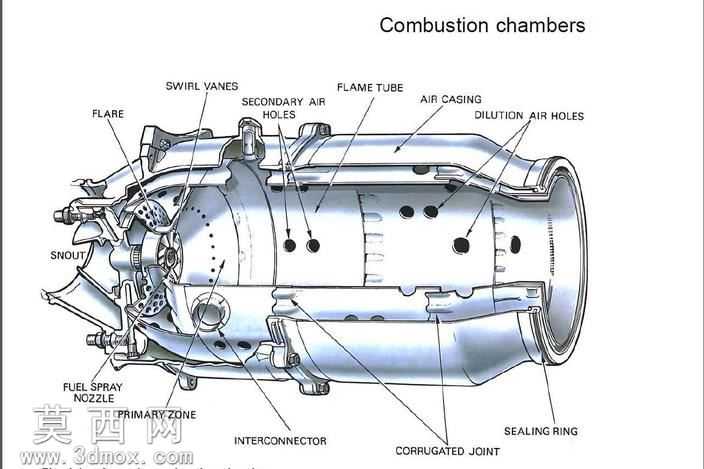

本次设计围绕喷气发动机核心部件燃烧室展开，基于理论设计逻辑完成三维建模，通过剖视呈现形式完整展现燃烧室内部的多层级结构布局。建模过程中首先梳理燃烧室的功能分区，从进气端的气流导流腔、中部的燃油掺混燃烧区到尾部的燃气导出段，逐一完成各腔体的曲面构建与实体拼接，严格匹配航空动力部件的气流走向逻辑，保证各段衔接处的曲面顺滑度，避免出现结构尖角造成的气流阻滞问题。材质设置上区分不同功能区域的材质表现，外部壳体采用高温合金材质，调整金属粗糙度参数呈现哑光耐高温金属质感，内部的多孔衬筒、导流隔板等部件，根据其耐热、导气的功能属性，分别设置对应金属材质的反光度与纹理细节，渲染阶段采用侧方主光源搭配环境补光，突出剖视结构的层次感，让内部的孔洞布局、隔板位置、腔体衔接关系清晰呈现，同时通过光影明暗区分不同部件的装配层级，直观展现燃烧室内部油气混合、燃烧反应的空间结构。设计过程中重点还原了燃烧室壁面的冷却气孔排布、火焰筒的分段支撑结构、燃油喷嘴的安装位布局，所有结构细节均围绕喷气发动机燃烧室的实际工作逻辑搭建，既保证外观的工业质感，也精准呈现内部的功能结构，通过三维建模的方式将理论层面的燃烧室设计转化为可视化的数字模型，清晰展现这类航空动力核心部件的内部构造逻辑，为相关结构认知、原理演示提供直观的三维数字载体，建模过程中反复校准各部件的装配间隙与位置关系，保证整体结构的装配合理性，还原真实燃烧室的结构比例与布局特征。
