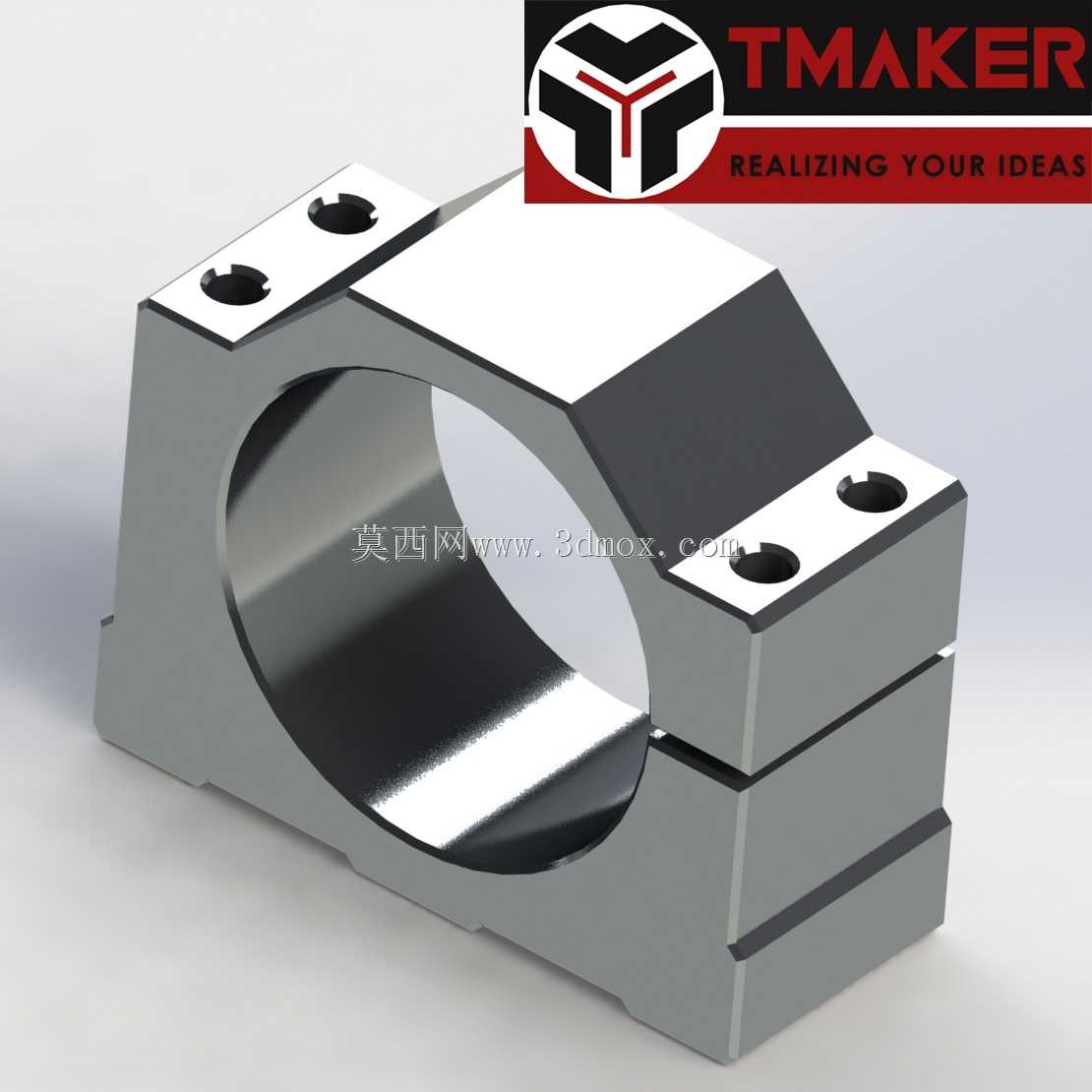

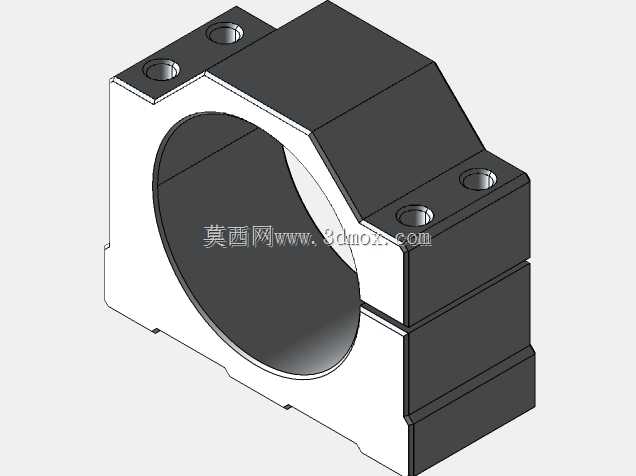

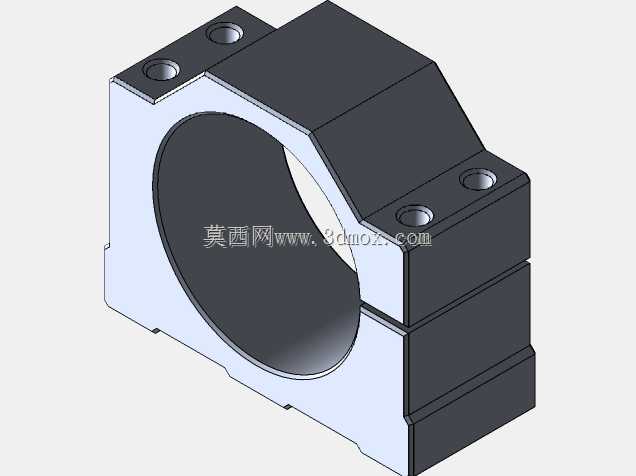

T-Maker款D80规格主轴固定座

现场加工时主轴夹持偏移是高频故障点，这款D80主轴座的夹持缝设计刚好对准这类痛点，半开式的环形抱合结构没有做整圈封闭，预留的0.8mm收缩缝在螺栓锁紧时能均匀收束抱紧力，不会出现局部应力集中导致的主轴外壁压痕，也避免了整圈抱合长期锁紧后金属蠕变导致的夹持力衰减。顶面的四个安装孔做了沉头锪平处理，锪平深度刚好覆盖内六角螺栓的头部高度，安装时螺栓头完全沉入座体平面，不会突出干涉上方的走线或者护板结构，孔位的同轴度公差控制在0.02mm以内，和设备安装台面的定位销对接时不需要反复修磨孔边。座体的两侧支撑壁做了斜切过渡，没有保留直角棱边，一方面减少了铣削加工时的清角工序，降低刀具损耗，另一方面斜切面刚好和安装台面的加强筋位置对齐，锁紧时受力能顺着斜壁直接传导到台面，不会在座体和台面的接缝处形成应力集中点。抱合内壁的粗糙度做了Ra1.6的精铣处理，没有做抛光，适当的粗糙度能增加和主轴外壁的静摩擦力，相同锁紧扭矩下夹持扭矩比抛光内壁高出15%左右，也不会因为过于光滑出现高速运转时主轴微转打滑的问题。底部的安装基准面做了0.01mm的平面度处理，和台面贴合时不需要额外垫铜皮调整间隙，安装后主轴的径向跳动能直接控制在0.01mm以内，省去了后续打表调整的大量工时。夹持缝的两端做了R2的圆角过渡，避免长期反复拆装锁紧时缝口出现应力开裂，哪怕频繁更换主轴也不会出现座体断裂的问题。适配1.5kW到2.2kW功率段的80mm直径主轴，不管是DIY小型CNC设备还是小型雕刻机改装都能直接适配，不需要额外修改安装孔位，座体的整体重量控制在1.2kg，不会给移动龙门结构增加过多负载，高速运动时也不会因为座体过重导致Z轴响应滞后。
