壁挂式变频空调内部结构三维设计

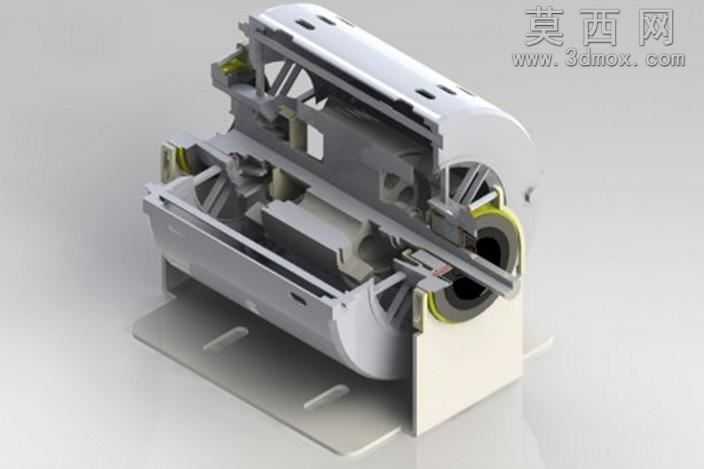

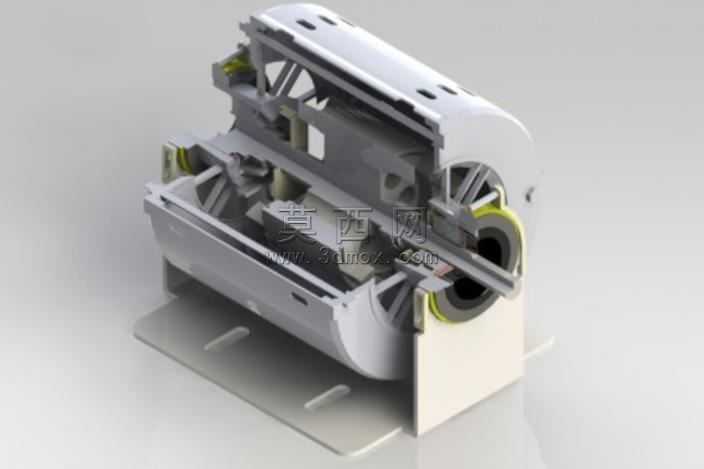

本作品为壁挂式变频空调的内部结构三维建模成果，采用SolidWorks完成全参数化建模设计，完整还原了变频空调室内机的核心构造与装配关系。建模过程中首先对空调室内机的整体布局进行规划，以底座安装板为装配基准，依次完成风道系统、换热组件、电控安装位、壳体支撑结构的分步建模，所有零部件均按照实际家电产品的尺寸比例进行1:1还原，确保各部件之间的装配间隙符合实际生产的公差要求。模型对贯流风轮的叶片曲面、风道蜗壳的导流曲面进行了精细化构建，通过曲面放样、曲面剪裁等命令完成流畅的风道曲面设计，保证风道结构符合空气动力学设计逻辑，能够直观呈现空调送风的气流路径。材质渲染阶段，为塑料壳体部件赋予哑光ABS材质，为金属换热翅片赋予亮面铝合金材质，为橡胶密封件赋予哑光软胶材质，为电机等金属部件赋予磨砂金属材质，通过不同材质的区分清晰展现各部件的材质属性与功能分区，渲染效果层次分明，能够清晰分辨不同功能的组件。结构设计上完整呈现了变频空调室内机的支撑骨架、风轮固定位、换热管排布、接水盘结构、电控板安装槽等核心结构，所有卡扣、定位柱等连接结构均做了细节还原，可直观展示各部件的装配逻辑与连接方式。设计思路围绕变频空调室内机的实际功能展开，在保证外观轮廓准确的基础上，重点还原内部核心功能组件的布局与结构，既能够用于家电结构设计的参考学习，也可作为空调产品原理讲解的可视化展示模型，帮助理解壁挂式变频空调的内部构造与工作逻辑，模型装配关系完整，无干涉错面问题，可直接用于结构拆解演示与设计参考。
