竞速穿越机250轴距空气框架结构

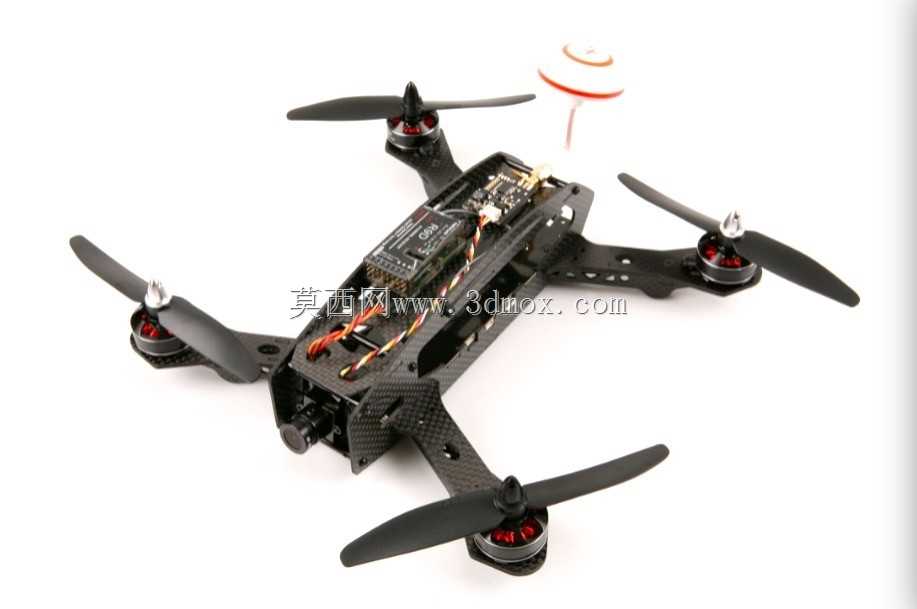

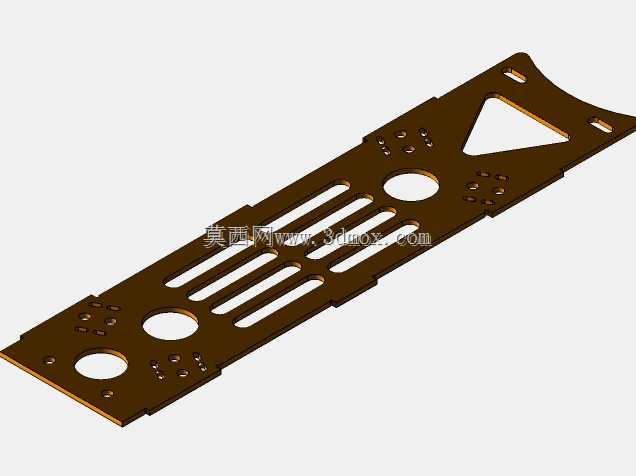

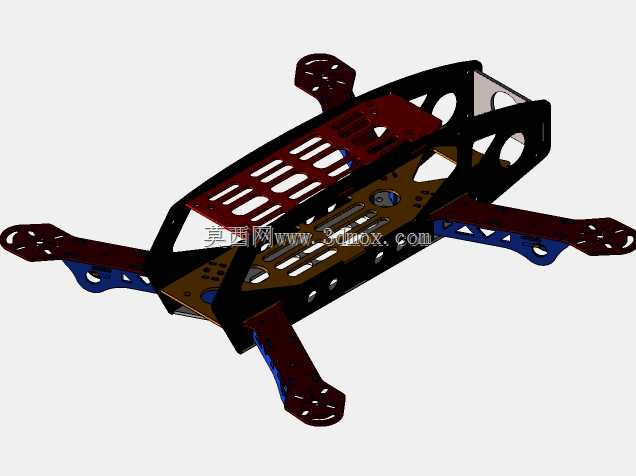

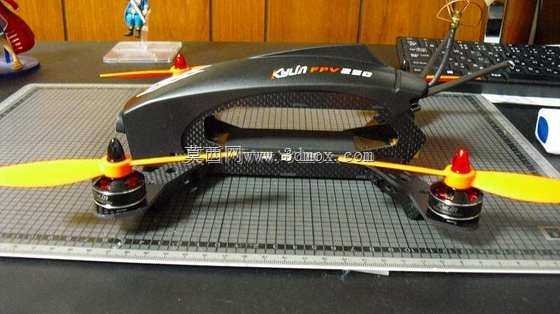

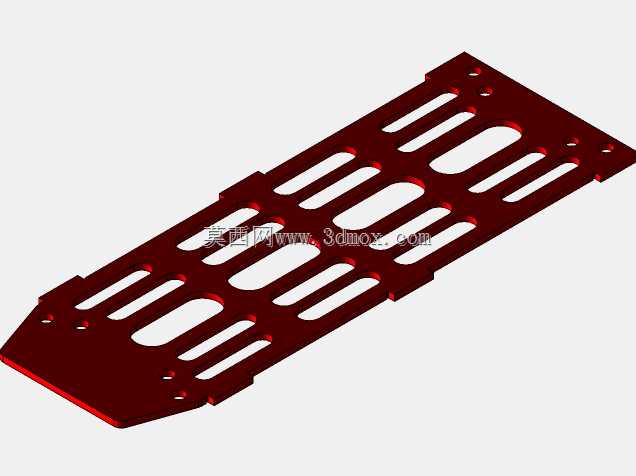

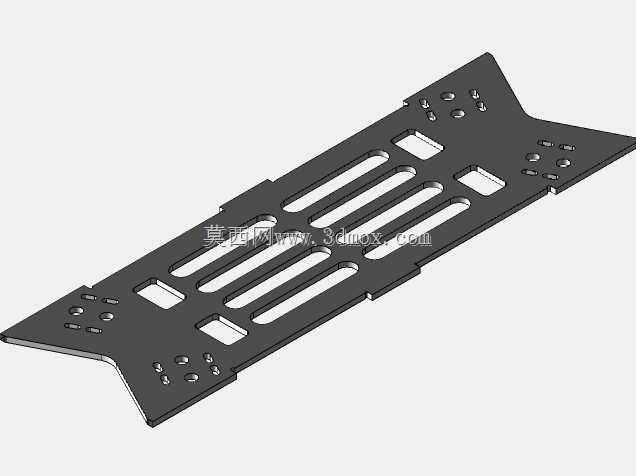

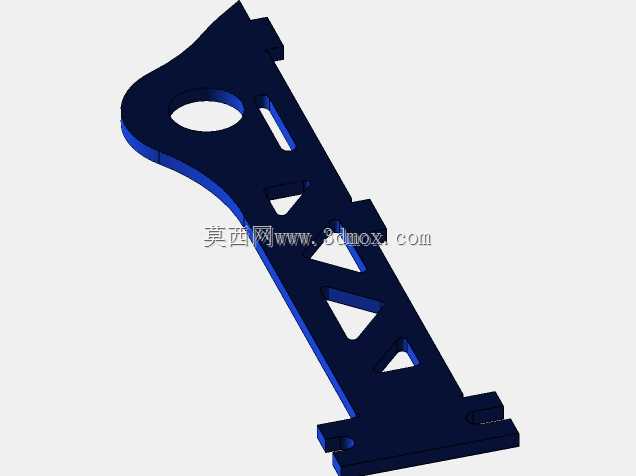

小轴距穿越机炸机后机架形变导致的动力同轴度偏移，一直是竞速飞手反馈最集中的故障点，这套250规格的空气框架在结构设计阶段就把抗冲击形变的冗余量做进了每一处衔接位。机臂与上盖一体化的弧形过渡没有采用常见的直角拼接，碳板裁切时的走刀路径顺着曲面弧度排布，既避免了直角应力集中带来的崩边风险，也让炸机瞬间的冲击力能顺着弧面分散到整个上盖壳体，不会集中在机臂根部断裂。提手式的上拱结构不是单纯为了握持方便，拱顶内部预留的走线槽刚好把图传、接收机的天线馈线完全收纳在壳体内部，外露的天线座直接固定在拱顶末端的碳板夹层里，炸机时不会出现馈线被螺旋桨打烂的常见问题。机臂末端的电机安装座做了0.2mm的下沉台阶，电机底座卡入台阶后再锁螺丝，就算炸机导致螺丝松动，电机也不会在机臂上移位，省去了每次飞完重新校准电机水平的麻烦。飞控安装位在整个框架的几何中心，四个安装柱的高度差控制在0.1mm以内，飞控装上去不需要额外加减震垫调整水平，陀螺仪的初始校准数据更稳定，飞行动作的跟手度会明显提升。电池绑带的穿槽开在框架底部的两侧，槽口做了圆弧倒角不会磨断绑带，电池装上去后重心刚好落在飞控的正下方，大角度翻滚时不会出现重心偏移导致的动作拖沓。框架侧面的镂空不是为了偷轻，每一处开孔的位置都避开了碳板的受力主筋，既能让飞控、电调的散热气流直接穿过，也不会降低整体的结构强度，整机装完后的机架重量比同规格的拼接机架轻了12g，对于克重敏感的竞速机型来说，这个重量差直接影响直线加速的爆发力。螺旋桨的旋转平面刚好和机臂上表面齐平，下洗气流不会被机臂遮挡产生乱流，飞行时的姿态修正阻力更小，穿门时的气流扰动也不会导致机身突然偏移。
