四节组合式镍镉供电电池组结构设计

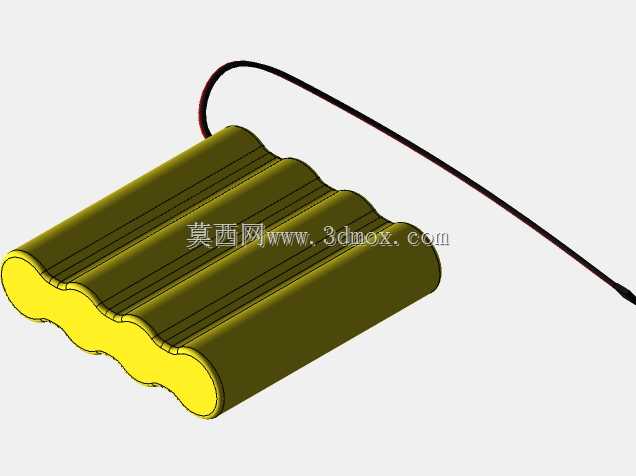

　　从结构设计的逻辑来看，这种并排排布的形式首先是为了适配狭长型的设备安装仓，很多手持电动工具、小型航模机身的电池仓都是窄长型空间，圆柱电芯卧式并排可以最大化利用仓内空间，不会出现竖向堆叠导致的重心过高问题，对于需要动态平衡的航模类设备来说，更低的整体重心能够有效提升飞行过程中的姿态稳定性。电池组引出的两根供电导线从电芯组的一端引出，走线方向顺着电芯排布的轴向延伸，在结构设计时预留了导线的弯折避让空间，导线根部做了防拉扯的应力释放结构，避免设备使用过程中反复弯折导致导线内部线芯断裂。在小型便携电动设备、应急后备供电模块、航模动力单元的结构设计环节，镍镉电池组的选型与结构适配一直是结构工程师需要重点考量的部分，这类电池具备耐大电流放电、循环充放寿命长、低温环境性能衰减小的特性，在对供电可靠性要求较高的场景中始终保有稳定的应用占比。本次呈现的四节组合镍镉电池结构，采用并排卧式排布的结构形式，单节圆柱电芯通过侧边贴合的方式完成组合，电芯端部的极耳区域做了一体化的封边处理，既保证了电芯之间的连接强度，也避免了组装过程中极耳外露引发的短路风险。

　　从安装边界来看，整个电池组的外轮廓是四个圆柱并排形成的类矩形截面，四个圆柱的外圆弧面形成了连续的波浪形侧边，在设计配套的电池仓时，可以直接按照这个波浪形轮廓做定位筋，不需要额外增加固定压块就能实现电池组的径向限位，减少了仓体内部的结构零件数量，也能降低组装时的工序复杂度。电芯端部的黄色封边结构不仅是绝缘防护层，同时也承担了电芯之间的定位作用，封边的厚度控制在合理范围内，不会额外增加电池组的整体长度，在做安装尺寸核算时，只需要计算四个电芯直径累加的总宽度，加上两端封边的厚度，就能得到电池组的总长尺寸，给设备预留安装空间时可以直接按照这个尺寸做公差配合，一般单边预留0.2mm的装配间隙就能满足顺利装入的需求，同时不会出现电池组在仓内晃动的问题。

　　从功能特性的角度来说，这种四节串联的镍镉电池组能够输出稳定的额定电压，满足小功率直流电机、控制电路板的供电需求，镍镉电芯本身的过放耐受能力较强，在一些没有完善电池保护电路的低成本设备中，也不会因为偶尔的过放导致电芯直接报废，适合应用在工业级的小型检测设备、户外作业的便携工具中。在建模过程中，对电芯表面的防滑纹路做了细节还原，这些纹路并不是装饰结构，而是在电芯生产过程中卷绕工序留下的结构特征，同时也能增加电芯和电池仓内壁之间的摩擦力，进一步提升安装后的固定可靠性。导线的长度可以根据不同设备的接线需求做调整，模型中预留了导线的走线参数，在做衍生设计时只需要修改导线长度参数，就能适配不同接线位置的设备，不需要重新调整电芯部分的结构。

　　另外，这种并排结构的电池组散热条件要优于堆叠式结构，大电流放电时电芯产生的热量可以通过侧面的圆弧面和空气接触散出，不会因为电芯之间堆叠积热导致整体温度过高，延长了电池组的循环使用寿命。在做设备结构匹配时，需要注意电池组引出线的极性方向，模型中明确区分了正负极导线的引出位置，设计电路板接线端时要对应极性位置做焊盘布局，避免接反导致电路损坏。对于需要经常更换电池的设备来说，这种卧式并排的结构在取出时也更加方便，只需要顺着电芯轴向推动就能将电池组从仓内滑出，不需要额外设计抠取的凹槽结构，简化了电池仓的外观设计。
