多轴联动核心选择工装夹具结构

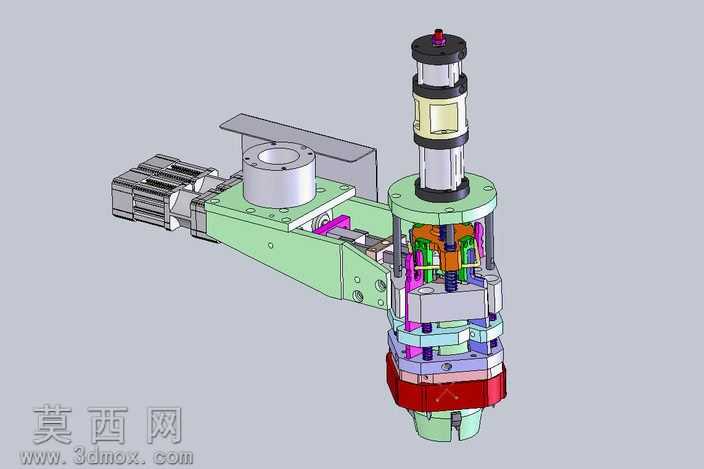

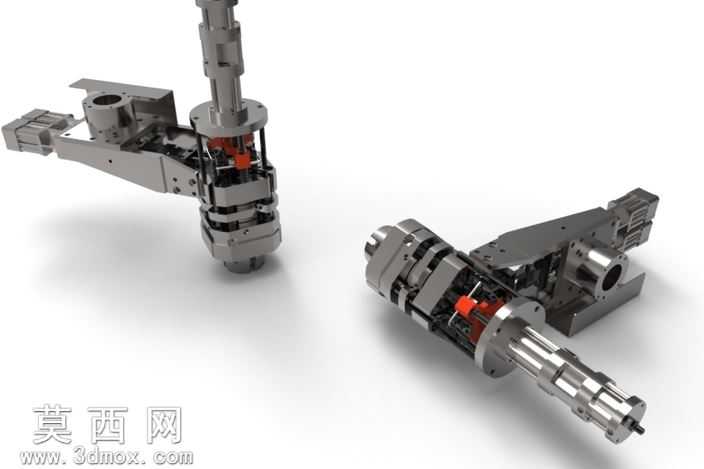

该作品为面向精密自动化作业场景设计的核心选择工装结构，整体采用三维参数化建模方式完成全零件搭建，建模过程中严格遵循机械设计公差配合规范，对每一个装配层级的零件都做了精准的几何约束，确保虚拟装配状态下无干涉、无错位，可直接用于后续的工程图导出与加工参考。渲染阶段针对不同功能的零件赋予了差异化的材质属性：承载主体的安装支架采用哑光喷塑金属材质，还原工业设备常用的表面处理质感；传动类的轴套、导向零件赋予亮面镀铬金属材质，体现精密加工件的光洁度；内部的弹性组件、密封件采用彩色工程塑料材质做区分，既方便在装配视图中快速识别不同功能模块，也让整体结构的层级展示更加清晰直观。结构设计上采用立式主轴搭配侧置驱动的布局，顶部设置动力输入连接端，可适配标准旋转驱动元件实现主轴回转动作；中部集成多组对称布置的执行夹爪模块，通过内部的凸轮连杆结构实现夹爪的同步收放，可完成对目标工件的精准拾取、换位选择动作；侧置的安装支架预留了标准安装孔位，可快速对接各类自动化生产线的执行端，同时支架上集成的导向限位组件可对夹爪的行程做精准限制，避免作业过程中出现过冲损伤工件的问题。设计思路围绕高通用性、高装配精度的核心需求展开，所有标准连接件均采用市面通用规格，降低后续的加工与维护成本；整体结构做了模块化拆分，驱动模块、执行模块、安装模块可独立拆卸更换，无需整体拆解即可完成易损件的替换；内部传动路径做了优化，减少了不必要的传动环节，降低动力损耗的同时提升了动作响应速度，可适配高速自动化产线的节拍要求。建模过程中对所有运动部件都做了运动仿真校验，模拟夹爪全行程动作、主轴回转动作的运行状态，排查潜在的结构干涉点，对零件的壁厚、连接强度做了针对性优化，在保证整体结构刚性的前提下尽可能压缩设备体积，减少安装占用空间。
