手动快速夹钳式小型弯管工装装置

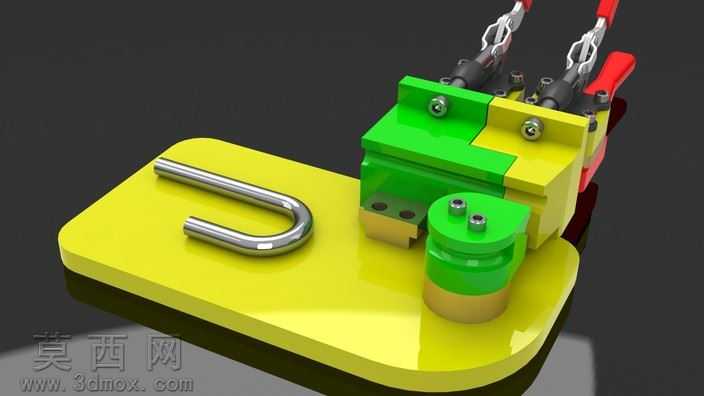

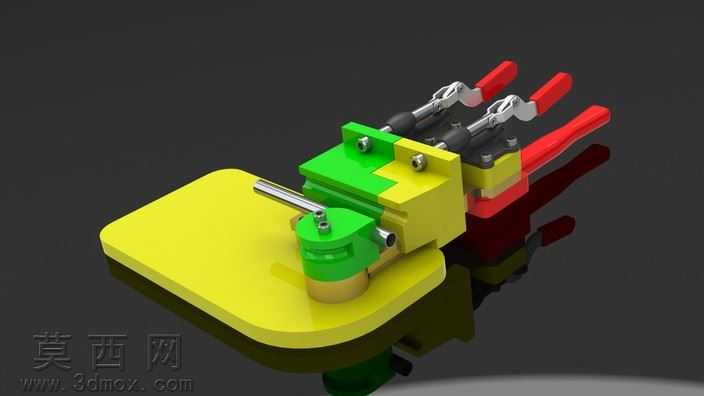

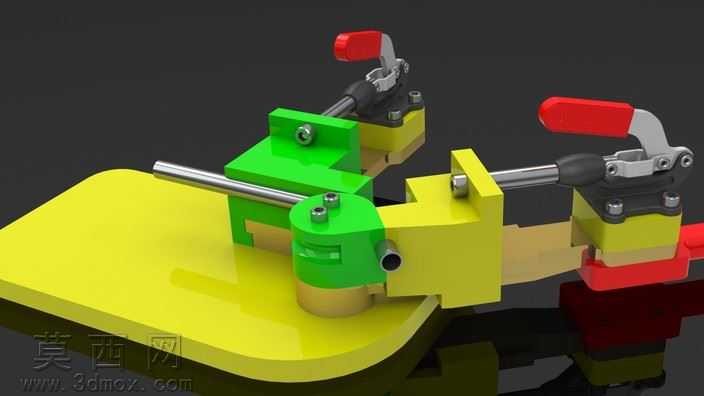

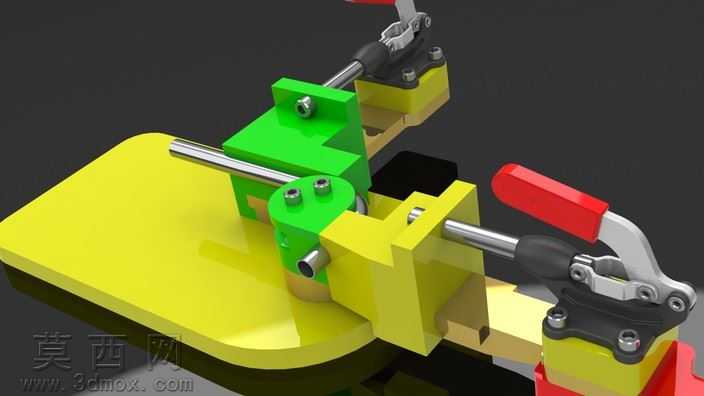

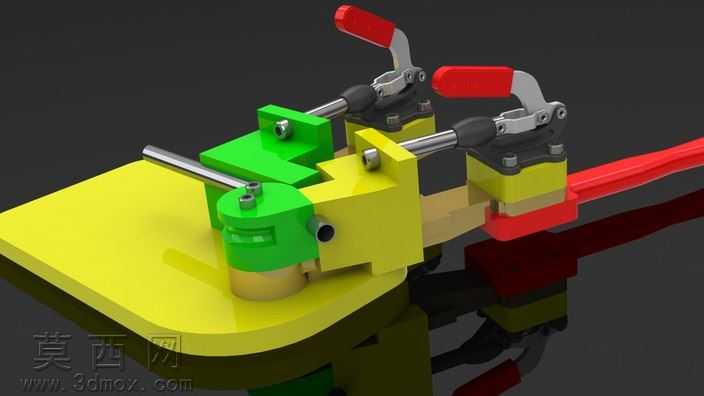

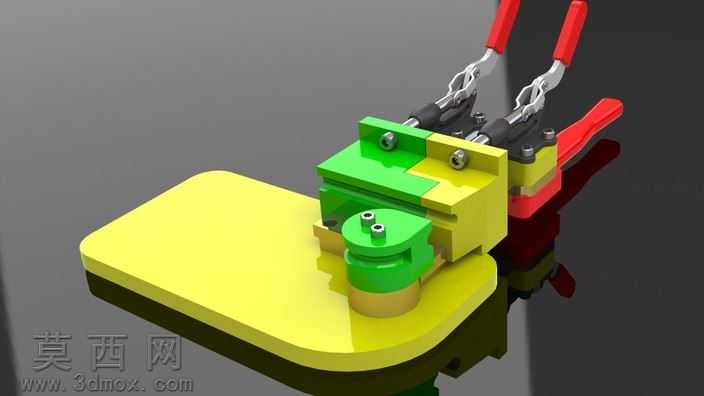

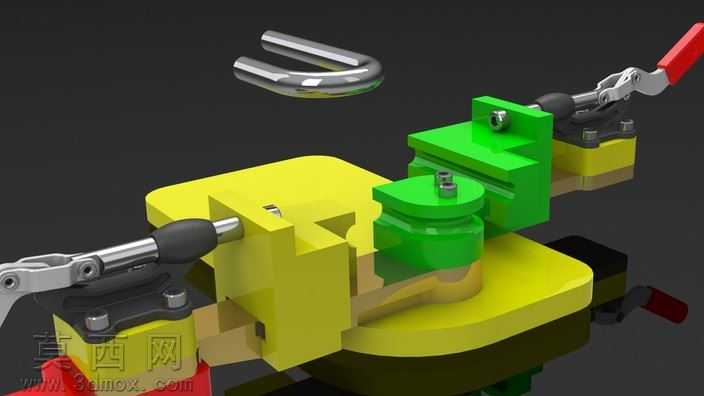

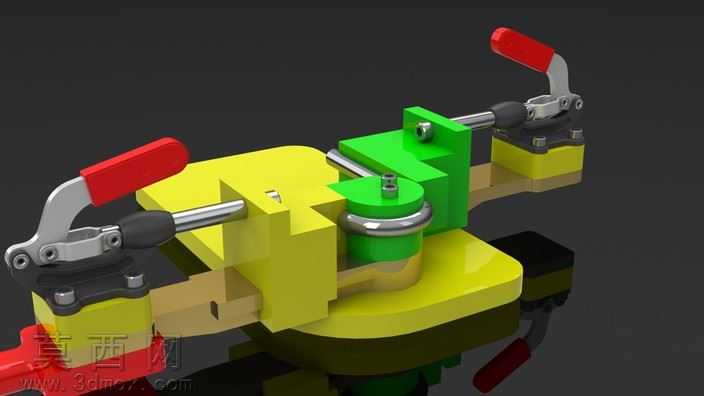

本作品为手动式小型弯管工装的三维建模设计，整体采用模块化结构搭建，建模过程中严格遵循机械加工工装的实际装配逻辑，对每一处配合结构都做了精准的尺寸约束。模型底座采用圆角矩形板式结构，建模时对边缘做了平滑圆角处理，模拟实际加工中去毛刺的工艺细节，底座材质设置为亮黄色工程塑料质感，渲染时添加了细微的磨砂纹理，还原工装常用的绝缘耐磨基材的视觉效果。弯管成型核心模块由绿色的定位成型座与黄色的夹紧限位块组成，建模时精准绘制了成型座上的圆弧弯管型腔，型腔弧度匹配常用小直径钢管的弯曲半径，两个模块的拼接面做了精准的贴合约束，通过内六角圆柱头螺丝实现紧固连接，螺丝模型还原了标准件的六角槽、螺纹段细节，材质设置为镀锌金属质感，渲染时添加了金属高光与细微的镀层反光效果。装置的压紧执行部分采用三款标准快速夹钳建模，其中两款垂直式夹钳布置在夹紧限位块上方，一款水平式夹钳布置在装置侧端，夹钳的红色手柄部分做了防滑纹理建模，金属夹臂部分还原了铰接结构的转动间隙，渲染时通过材质区分手柄的包胶质感与夹臂的冷轧钢质感，铰接轴位置添加了轻微的油污做旧效果，提升模型的真实感。设计思路上，这款工装针对小直径薄壁钢管的小批量弯管作业设计，无需外接动力源，通过快速夹钳的肘节自锁结构实现管材的快速装夹与成型，操作时先将待弯钢管插入定位座的定位孔内，扳动侧端水平夹钳完成管材轴向定位，再扳动两个垂直夹钳带动夹紧块下压，配合成型座的圆弧型腔完成管材的定角度弯曲，整体结构紧凑，操作便捷，建模时对所有活动部件都做了运动干涉检查，确保夹钳开合、夹紧动作无结构冲突，渲染阶段采用深色反光背景，通过三点布光突出工装各部件的色彩区分与结构层次，底座下方添加了柔和的倒影效果，提升整体展示的精致度，模型完整还原了手动弯管工装的所有功能结构，可作为小型管材加工工装设计的参考案例，也可用于工装操作演示的可视化素材。
