精密级进冲压模具工装三维结构设计

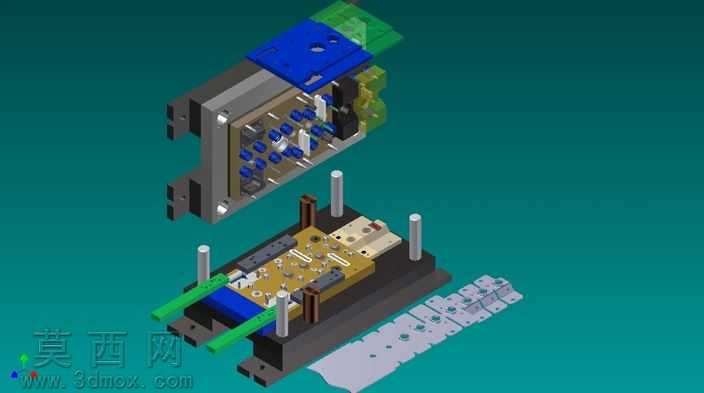

本套冲模三维模型采用Autodesk Inventor完成全参数化建模，整体结构按照精密级进冲压的工艺需求进行布局设计，完整还原了上下模合模、导柱导向、料带送进的全流程装配关系。建模过程中严格遵循机械设计公差配合规范，对模座、凸模固定板、卸料板、凹模板等核心板件均采用实体拉伸、切除、阵列等特征完成构建，所有安装孔、定位销孔、导套导柱配合孔的位置精度均按照实际加工要求设定参数，保证模型可直接导出工程图用于生产参考。渲染阶段对不同功能部件赋予差异化材质：上下模座采用45号钢调质后的哑光金属质感，凸模、凹模等工作零件赋予高速钢淬火后的亮面金属材质，导柱导套添加镀铬后的高反光金属效果，送进料带采用薄钢带的银灰色哑光材质，绿色卸料弹簧、蓝色定位组件等标准件按照工业常用配色赋予对应工程塑料、弹簧钢材质，通过环境光遮蔽、漫反射光影调整，清晰区分各层级零件的装配关系，直观展现模具内部的凸模排布、卸料弹性元件布局、料带定位结构。结构设计上采用四导柱精密导向结构，保证上下模合模时的同轴度精度，卸料板设置独立的弹性卸料组件，可在冲压完成后顺利将料带从凸模上脱出，凹模侧设置多工位型孔，对应料带上的连续冲压工序，依次完成冲裁、弯曲、成型等工艺动作，料带侧边设置导正销定位结构，保证每一次送进的步距精度，避免冲压过程中出现料带偏移导致的零件报废问题。设计过程中充分考虑了模具的装配工艺性，所有紧固件均采用标准内六角螺丝，定位销采用标准圆柱销，各板件之间设置合理的避让间隙，避免合模过程中出现结构干涉，同时预留了快速更换凸模、凹模镶块的安装空间，方便生产过程中的模具维护与易损件更换，整体模型装配层级清晰，零件命名规范，可用于冲压工艺教学、模具结构拆解学习、新员工结构认知培训等场景。
