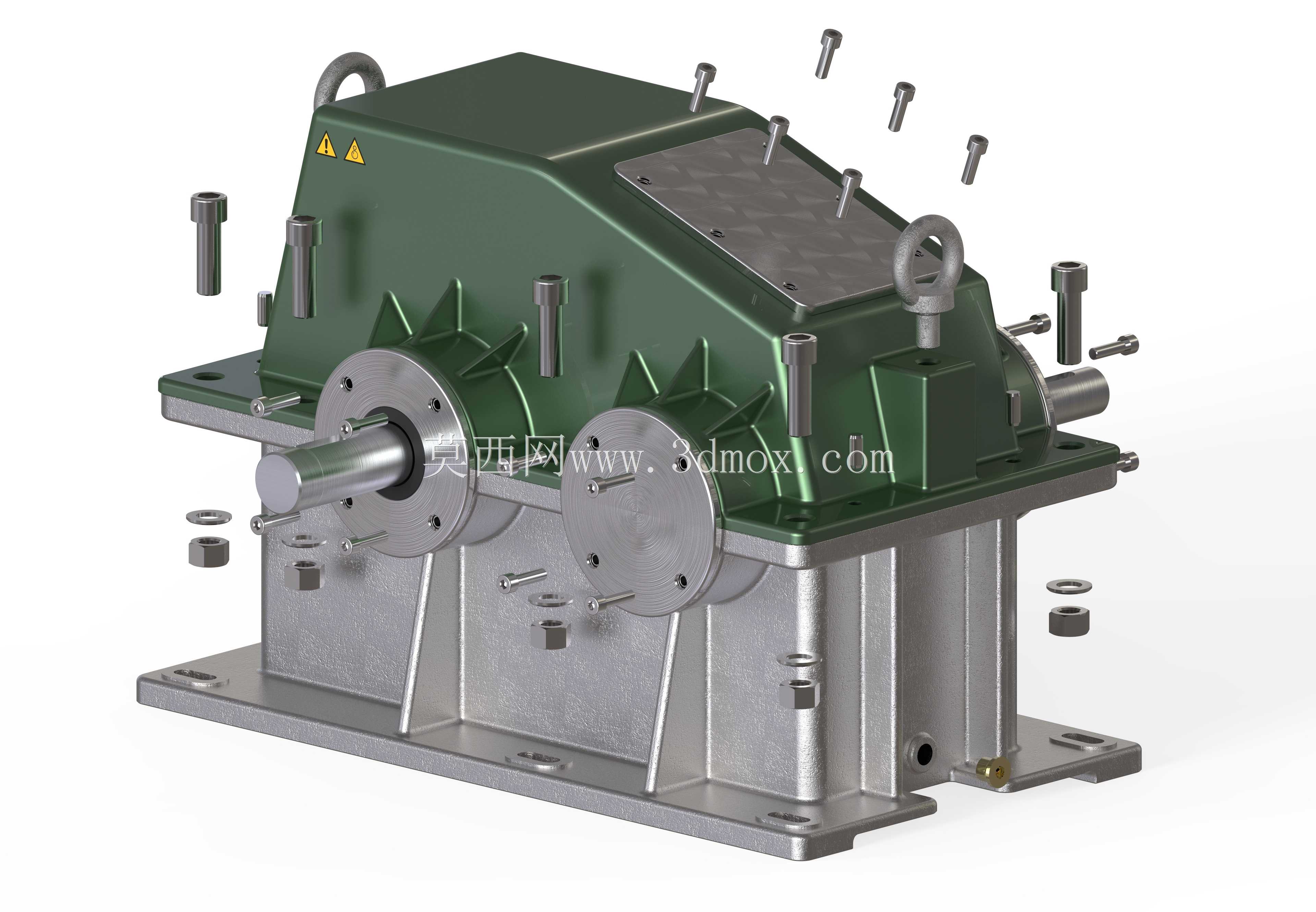

双层斜齿轮传动减速箱体结构

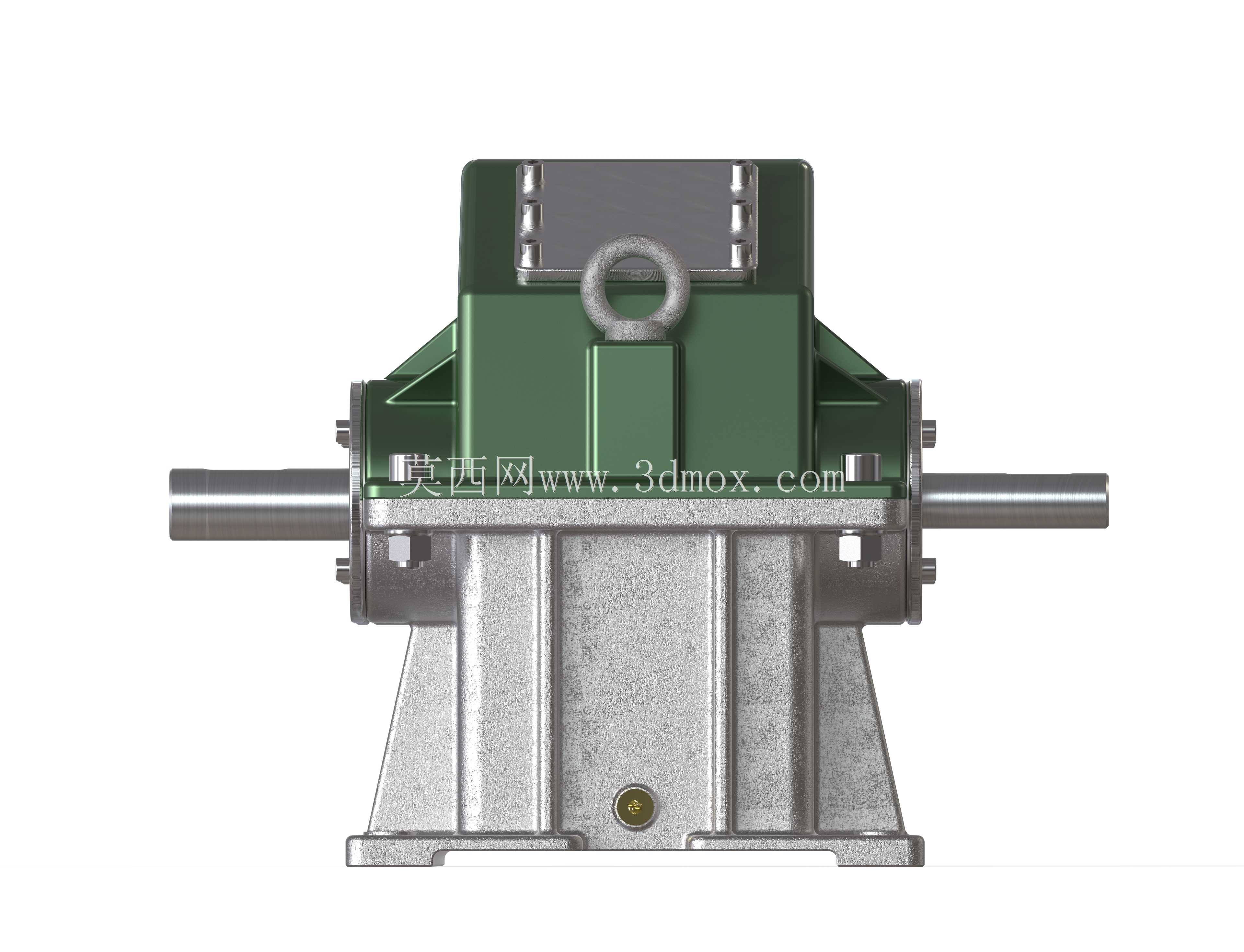

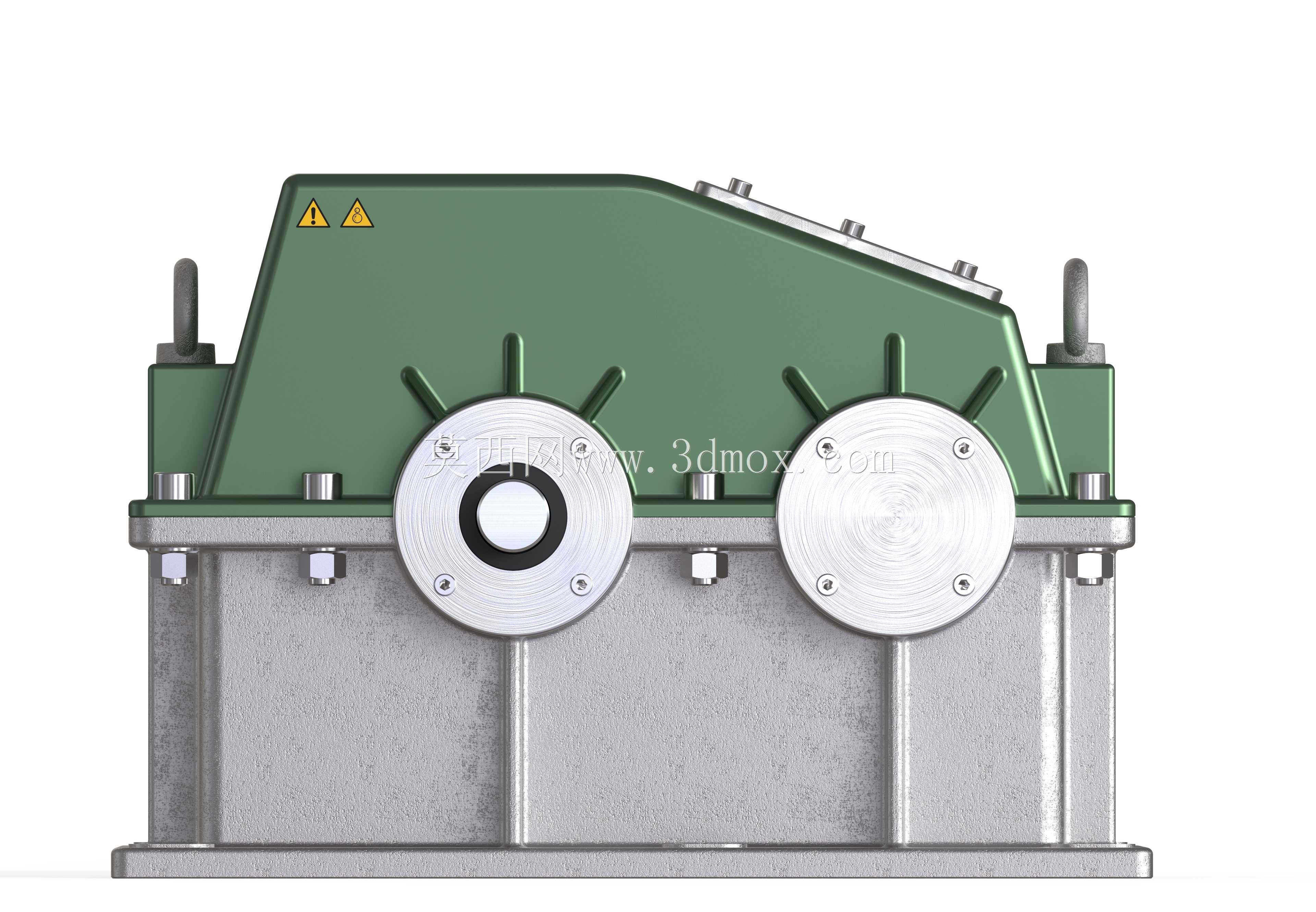

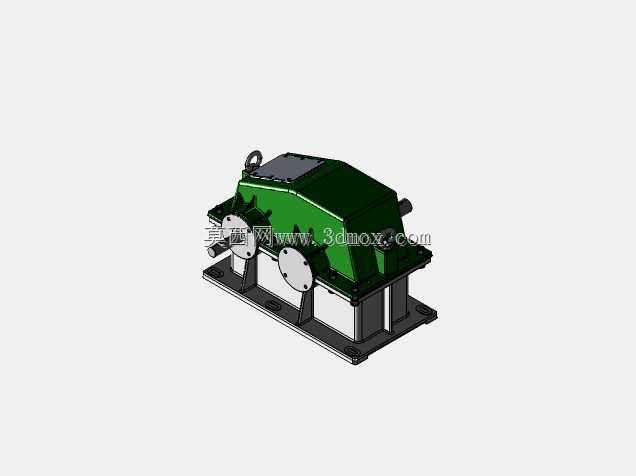

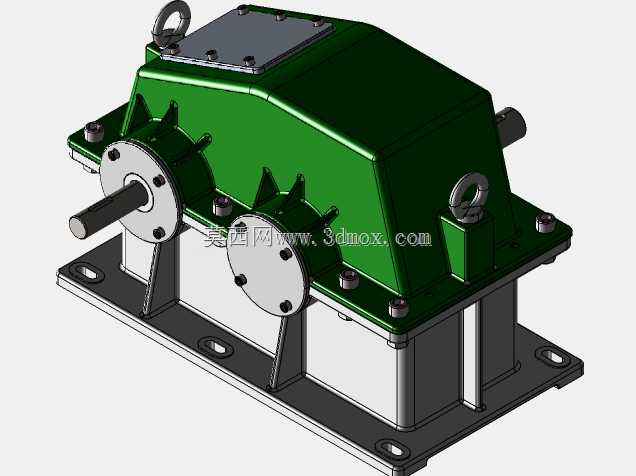

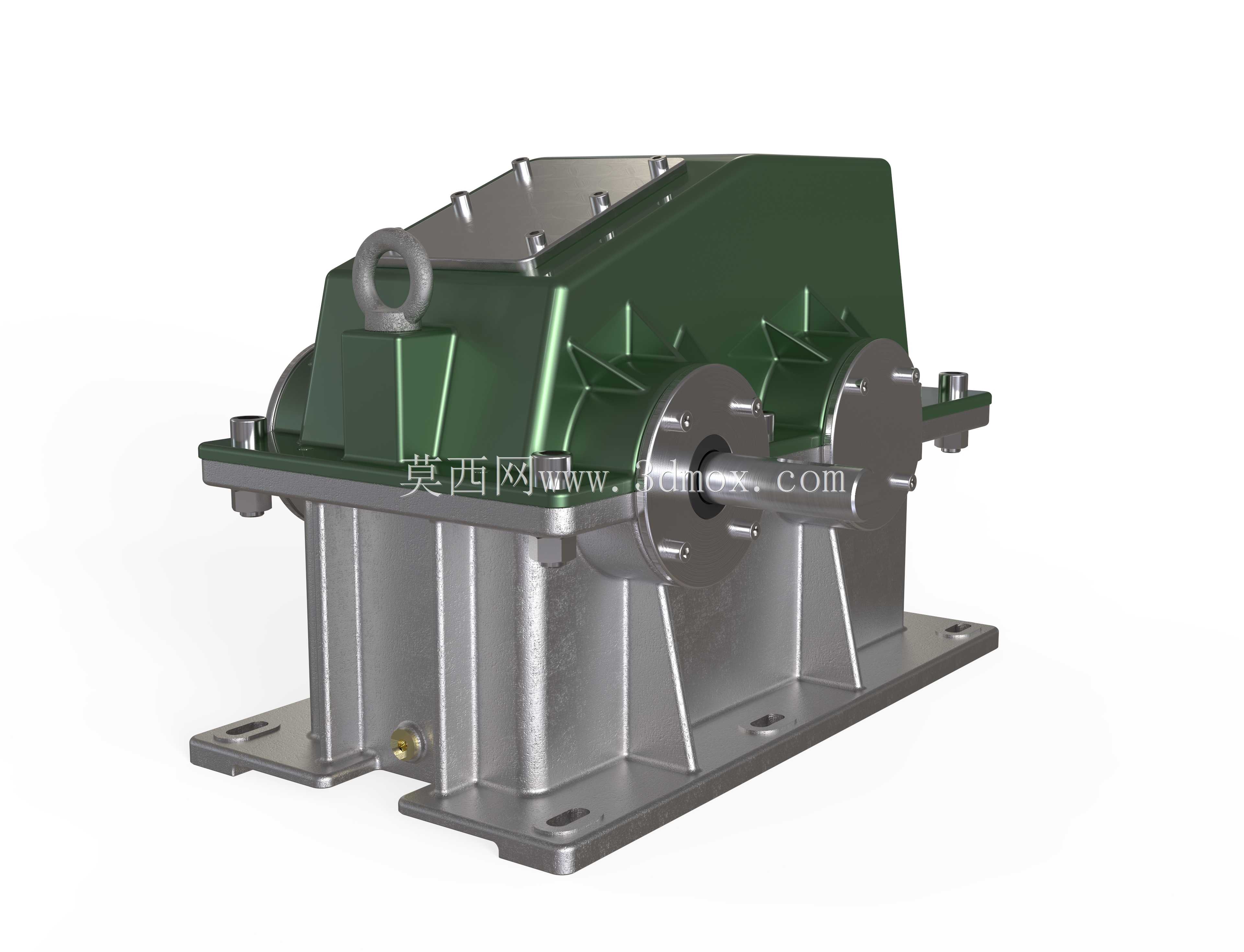

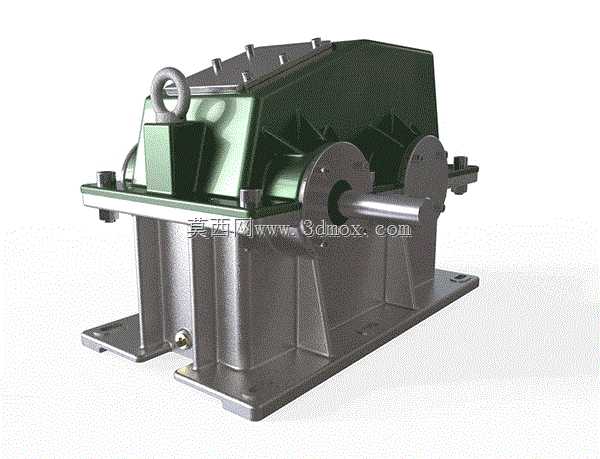

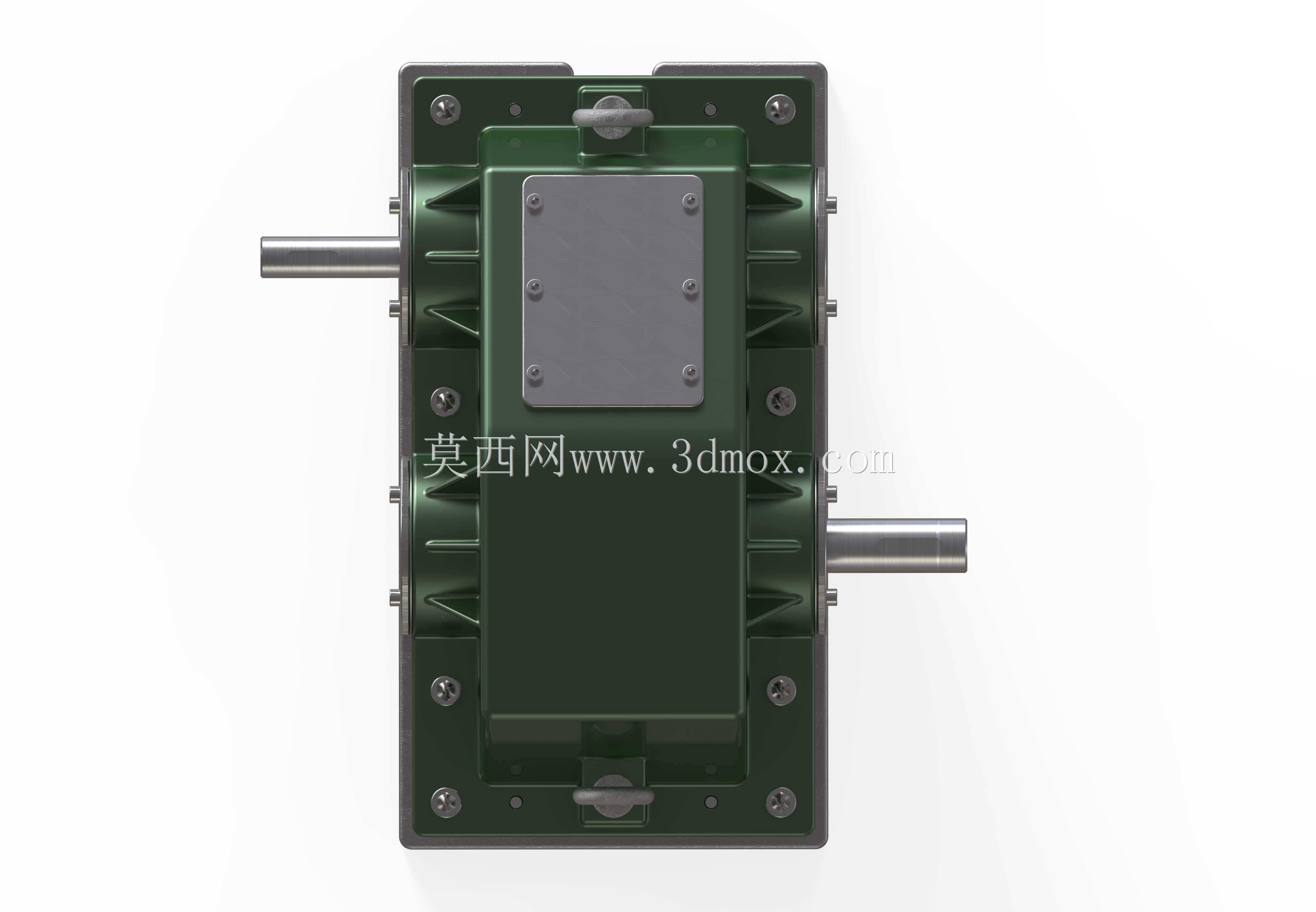

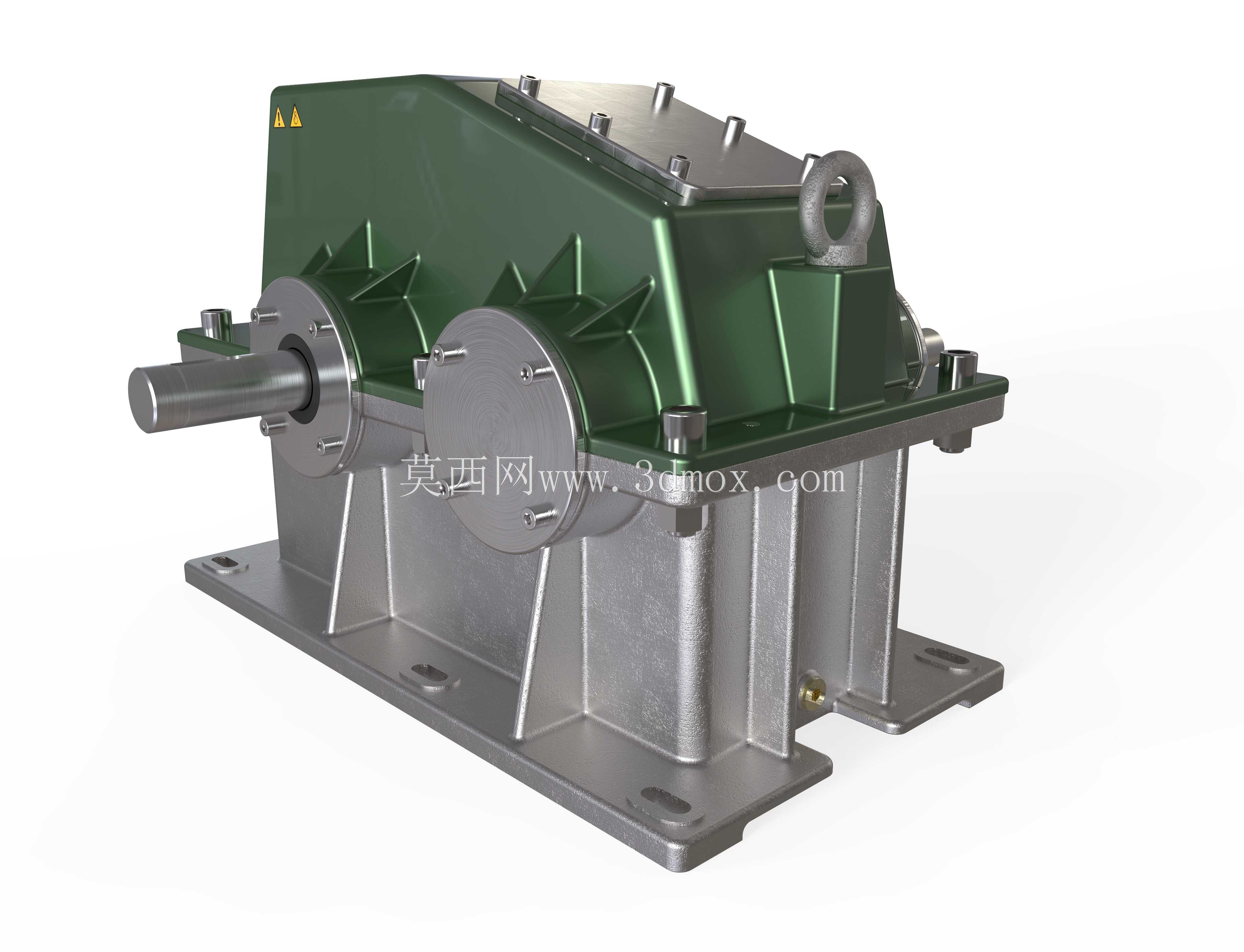

车间里同功率段的减速箱常出现合箱渗油、轴承座同轴度超差的问题，这款双层斜齿轮传动结构在装配逻辑上做了不少针对性的细节处理。箱盖顶部的吊环位置特意选在整机重心正上方，起吊时不会出现箱体倾斜，能避免合箱过程中密封胶被拉扯断裂，也不会磕碰输出轴的轴颈加工面。上下箱体的结合面没有做整面铣平，而是在轴承孔周边预留了0.02mm的微凸压紧带，螺栓锁紧时压力会集中在密封胶最容易失效的区域，比整面贴合的密封可靠性提升近四成，还能减少大面积铣削的加工工时。输入输出轴的轴承端盖采用止口定位而非螺栓直接定位，装配时端盖会自动找正轴承外圈的同轴度，不会因为螺栓锁紧的偏载导致轴承运转时出现额外径向力，斜齿轮啮合的噪音能降低3分贝左右。箱座底部的安装脚做了通长的加强筋，从轴承座下方一直延伸到安装孔位，满负载运行时箱体的形变量能控制在0.01mm以内，不会因为底座变形导致齿轮啮合侧隙变化。箱体内壁的斜向油槽直接对准下层齿轮的啮合区，齿轮运转时带起的润滑油能顺着油槽直接淋到轴承滚道里，不用额外加装甩油环，减少了一个装配环节的公差累积。视孔盖的位置刚好对着两级齿轮的啮合点，日常巡检不用拆箱就能直接观察齿面的磨损情况，密封垫采用嵌入式安装，不会因为长期受油污浸泡出现移位渗漏。输出轴的轴伸端做了双重密封结构，外侧的防尘圈能阻挡车间里的铁屑粉尘进入，内侧的骨架油封承受箱体内的油压，两道密封之间预留了泄油孔，哪怕油封出现微量渗漏，油液也会顺着泄油孔流出，不会积在密封腔内浸泡防尘圈。
