伞齿轮斜齿组合式减速电机结构设计

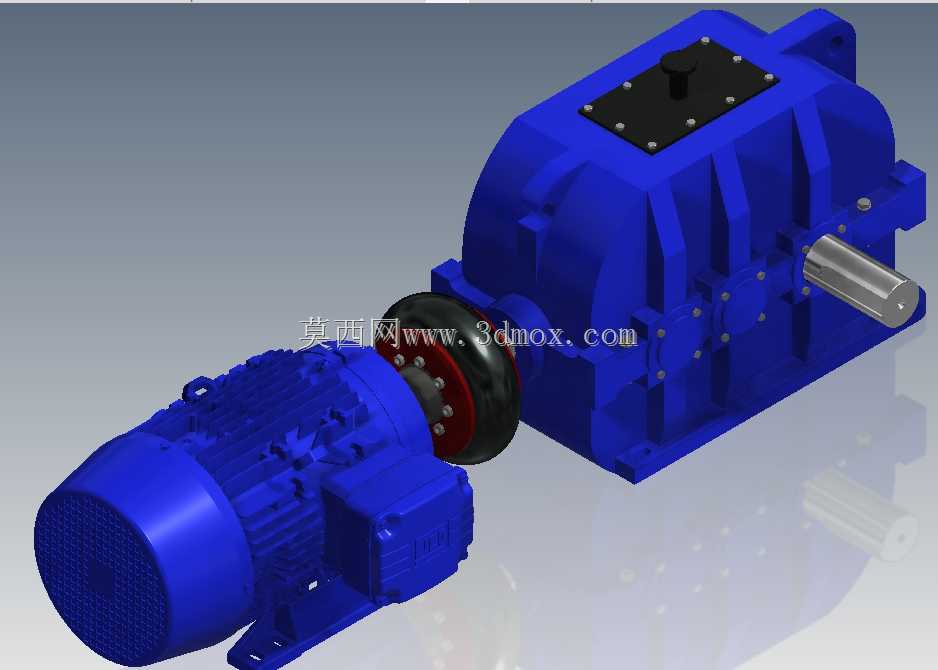

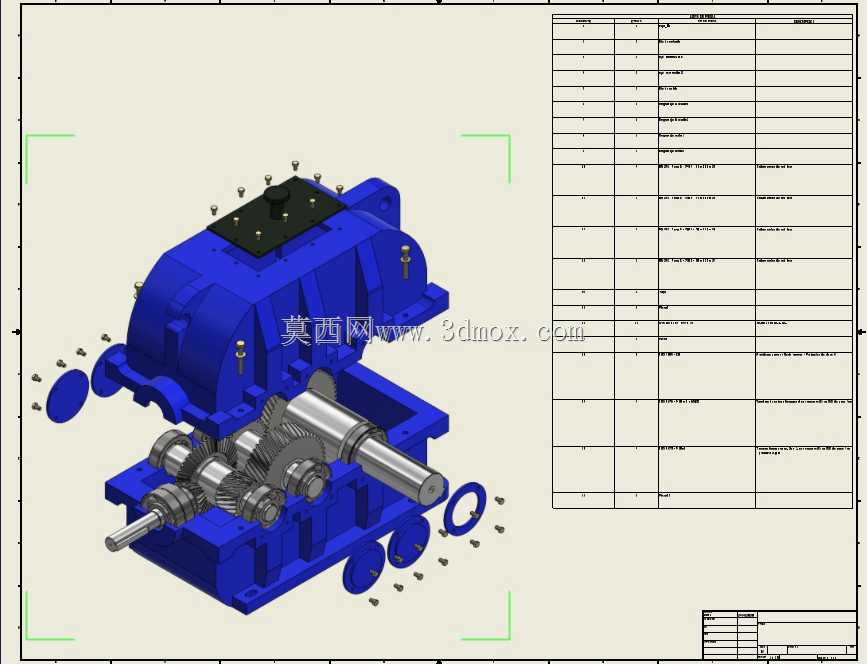

车间里常规直齿减速电机跑满半年就容易出现齿面崩裂、输出轴窜动的问题，根源就在于直齿啮合时的刚性冲击没有缓冲空间，重载启停瞬间的冲击力直接作用在齿根和轴承位，维修拆换一次就要停线大半天。这套伞齿轮搭配斜齿轮的减速结构，刚好能啃下这个硬骨头。斜齿轮的齿向是螺旋排布的，啮合过程是渐进式接触，不会出现整齿突然咬合的撞击感，运转时的噪音比同功率直齿款低至少十五分贝，齿面受力均匀分散，单齿承受的峰值载荷能降三成左右。输入端的伞齿轮副用来改变动力传输方向，电机和输出轴呈平行排布，不用额外加装转角传动箱，整套装置的轴向长度能压缩近四分之一，安装时对设备内部空间的要求更低，小空间的输送线、包装设备都能塞进去。箱体外侧的加强筋不是随便堆的造型，每道筋的位置都对应内部轴承座的受力点，斜齿轮运转时会产生轴向分力，轴承座长期受侧向力容易出现基座变形，加强筋刚好把侧向力传导到整个箱体壁面，避免局部应力集中导致的轴承位偏移。箱盖的密封槽做了阶梯式设计，比普通平槽的密封效果好很多，车间里粉尘大、偶尔有切削液溅到的工况下，不会出现润滑油渗漏或者杂质进入箱体的问题，日常维护只需要按周期换油，不用频繁拆箱清理密封面。输出轴的轴伸端做了加厚的轴肩，键槽位置避开了应力集中的轴径变化处，频繁正反转的工况下，不会出现轴头断裂的问题。电机和减速箱之间的连接法兰做了止口定位，装配时不用反复找正同轴度，现场更换电机只需要拧松连接螺栓就能直接抽换，不用重新调整整个传动链的对中精度，维修耗时能压缩到原来的三分之一。输入端的联轴器带缓冲胶圈，电机启停瞬间的冲击力会先被胶圈吸收一部分，不会直接砸到齿轮副上，能有效延长齿轮的使用寿命。整套结构的传动比匹配经过反复调校，输入转速两千多转的时候输出刚好三百转出头，适配绝大多数输送、搅拌类设备的常用转速区间，不用额外加装变频调速装置就能直接匹配负载需求。
