双级行星齿轮减速传动机构设计

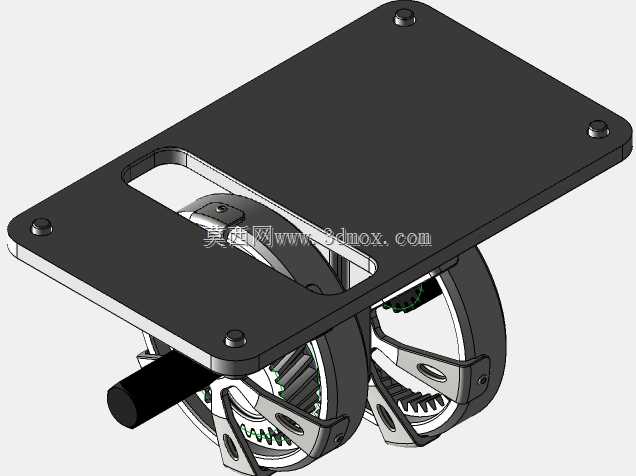

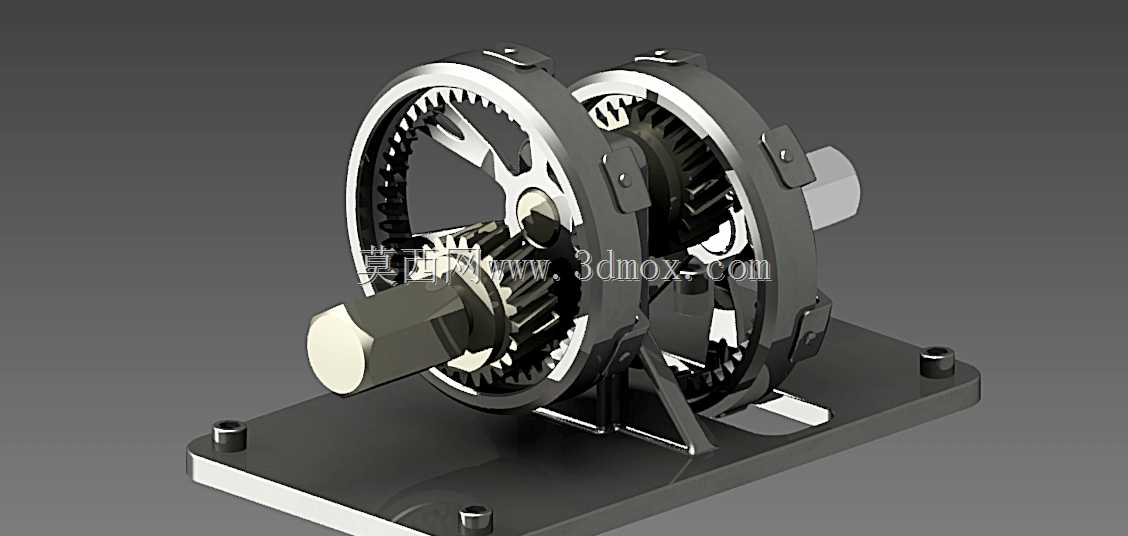

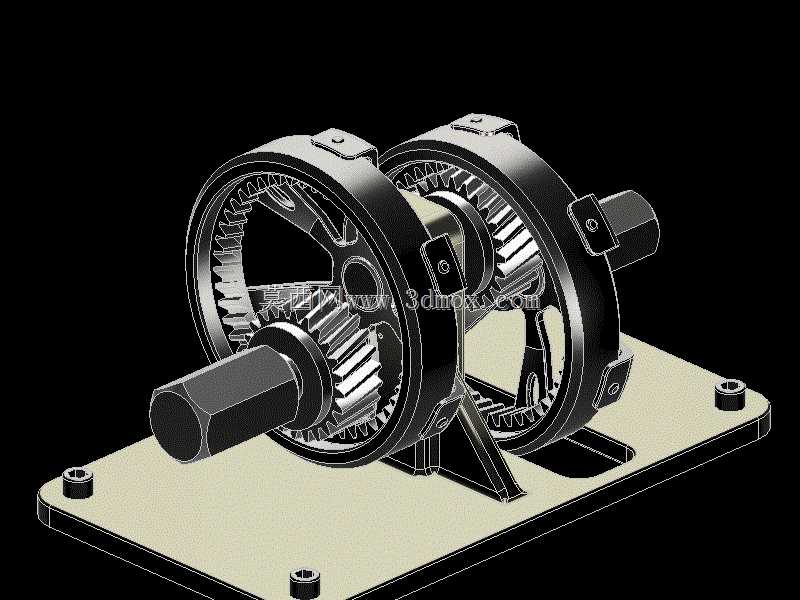

这款双级行星齿轮减速机构，主要面向中小功率传动场景的转速转矩匹配需求，常见应用于自动化输送线驱动单元、小型智能装备动力输出端、轻工机械传动模组以及民用机电设备的动力转换环节，核心作用是将原动机输出的高转速低转矩动力，通过两级行星轮系的啮合传动，转换为适配作业端需求的低转速高转矩动力输出，同时保证传动过程的同轴度与运行平稳性，避免动力传递过程中出现偏载、振动过大的问题。从功能特性来看，该机构采用同轴双行星排布局，输入轴与输出轴处于同一轴心线上，相比传统平行轴减速结构，径向占用空间更小，能够在有限的安装空间内实现更大的传动比，同时行星轮均布在太阳轮周边的结构设计，可让啮合载荷均匀分散到多组轮齿上，单齿承受的载荷更低，整体承载能力更强，运行过程中的噪音与振动也能得到有效控制，适合对安装空间、运行静谧性有一定要求的传动场景。在设计思路上，该结构优先考虑了传动效率与装配便捷性的平衡，内齿圈采用分体式压装固定结构，通过两侧的环形端盖与紧固螺栓实现齿圈与安装支架的刚性连接，行星轮通过销轴与行星架实现转动配合，太阳轮分别与两级行星轮、内齿圈形成渐开线斜齿啮合，斜齿设计能够提升轮齿啮合的重合度，让传动过程更平顺，减少啮合冲击带来的损耗；底部的安装底板采用带定位沉孔的平板结构，预留的四个安装孔位可直接与设备机架通过螺栓固定，不需要额外设计转接安装座，降低了整机集成的设计成本。从安装边界来看，该机构整体为同轴圆柱布局，主体传动部分的外径适配常规小型传动舱的安装尺寸，输入输出轴均采用外六角轴头结构，能够直接与带内六角孔的传动轮、联轴器实现快速对接，不需要额外加工键槽，装配效率更高；底部安装板的孔位间距符合通用小型传动部件的安装规范，可直接替换同规格的其他减速机构，不需要对原有设备的安装基面做二次修改；整体结构的轴向尺寸紧凑，在安装时仅需要预留输入侧原动机连接空间、输出侧作业端连接空间即可，不会占用过多的设备内部空间，适配各类紧凑型机电设备的集成需求。在实际运行过程中，该减速机构的两级行星轮系能够实现稳定的转速递减，动力从输入轴传入后，首先驱动第一级太阳轮转动，带动第一级行星轮沿固定内齿圈公转，将动力传递给第一级行星架，再由第一级行星架驱动第二级太阳轮，通过第二级行星轮与内齿圈的啮合，最终将动力从第二级行星架连接的输出轴传出，整个传动路径同轴顺畅，功率损耗更低，能够长期稳定维持额定转矩输出，适合长时间连续运行的作业场景。
