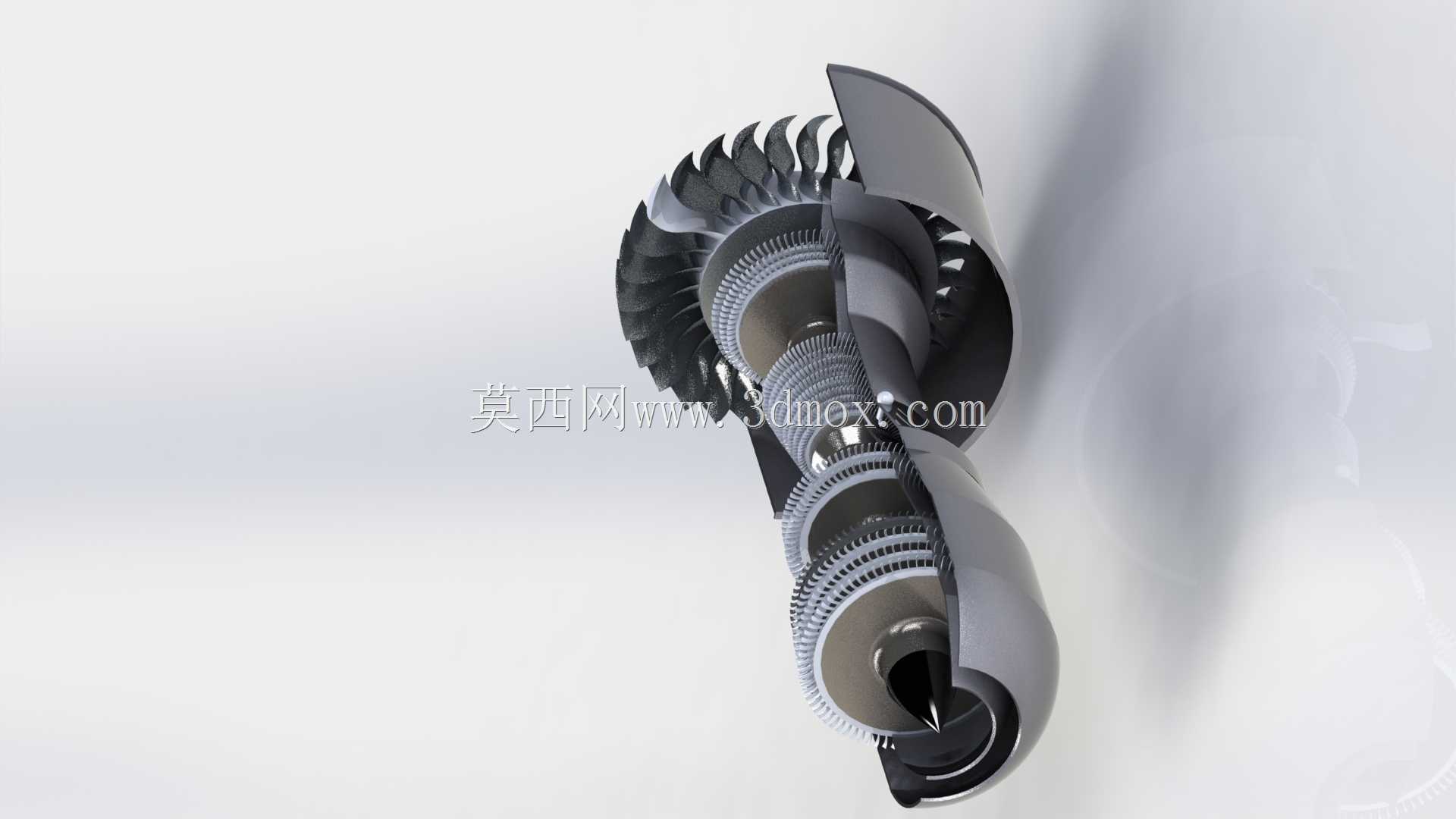

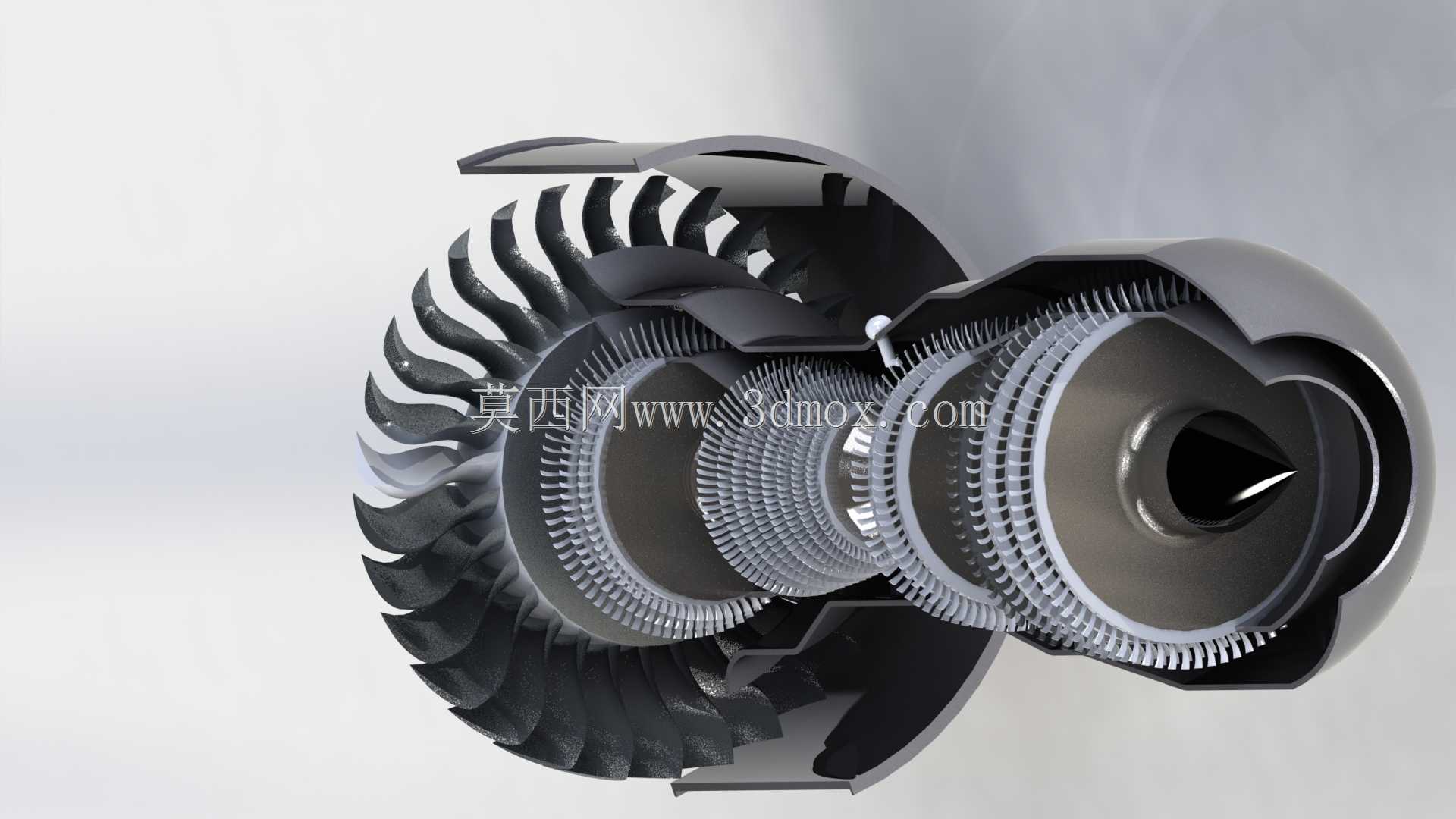

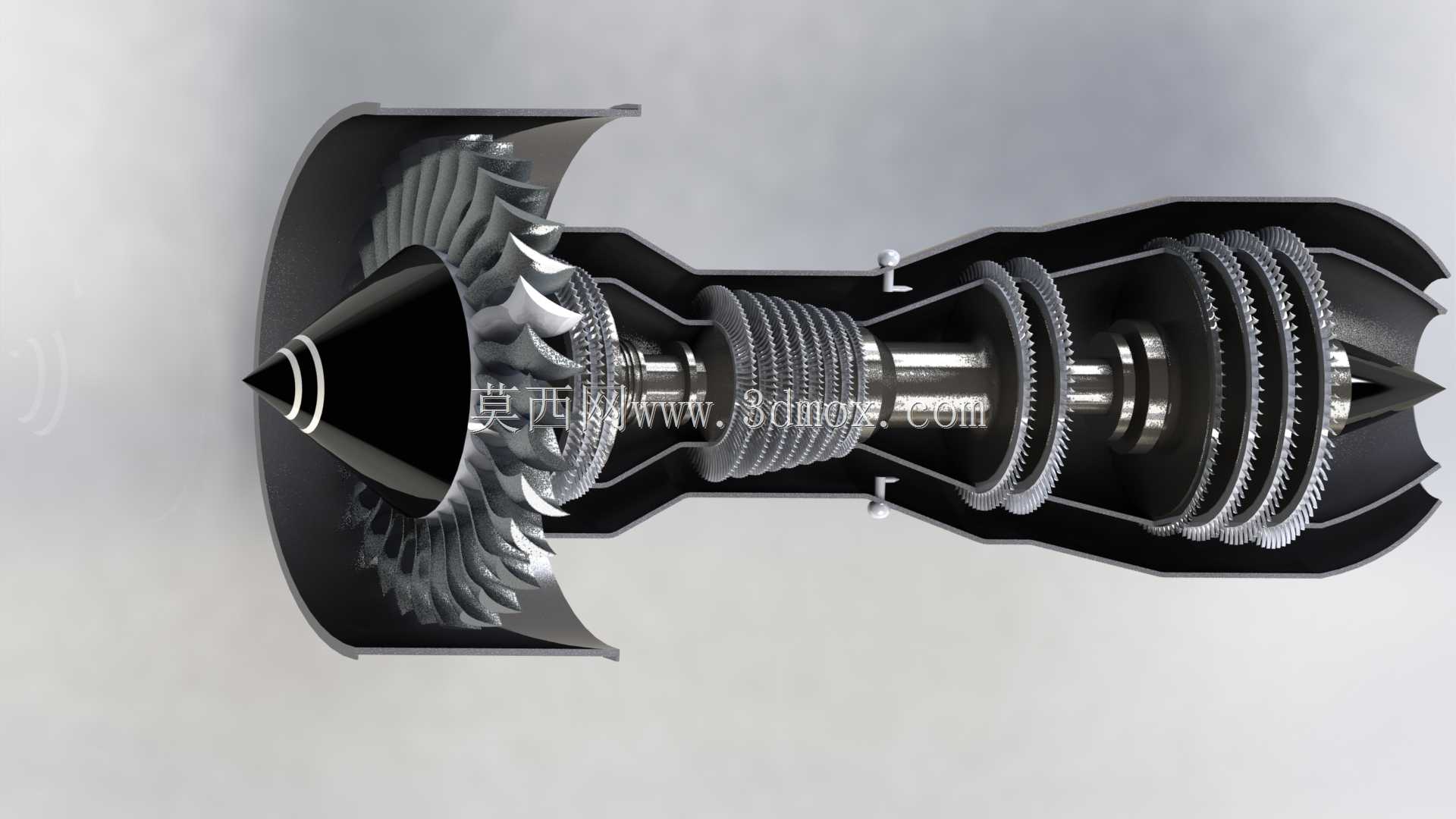

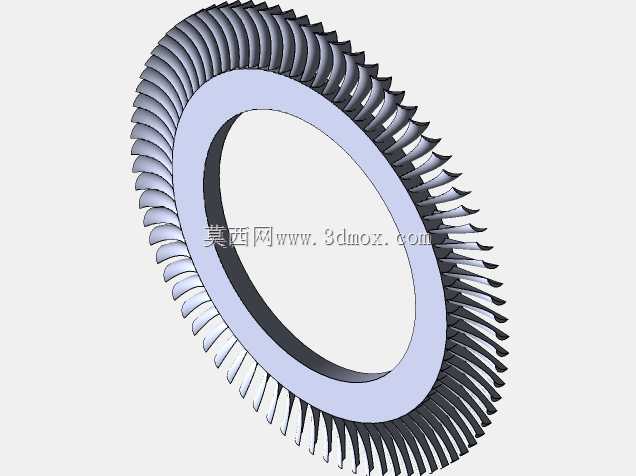

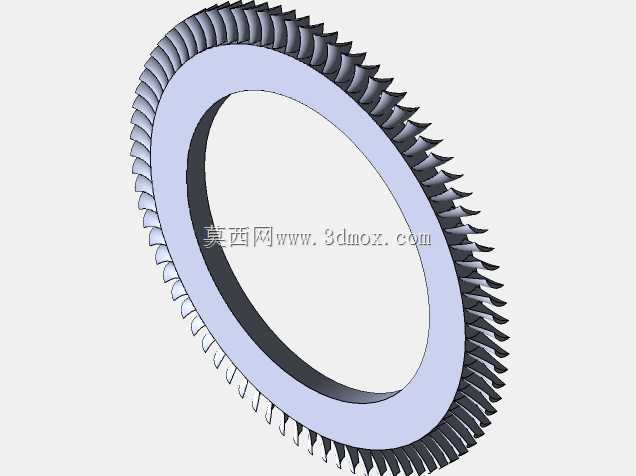

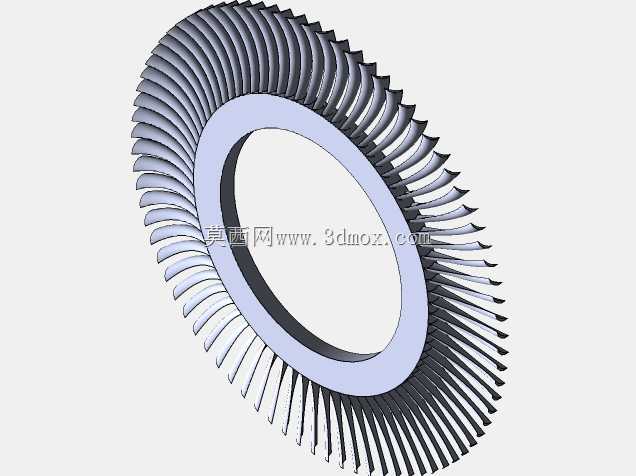

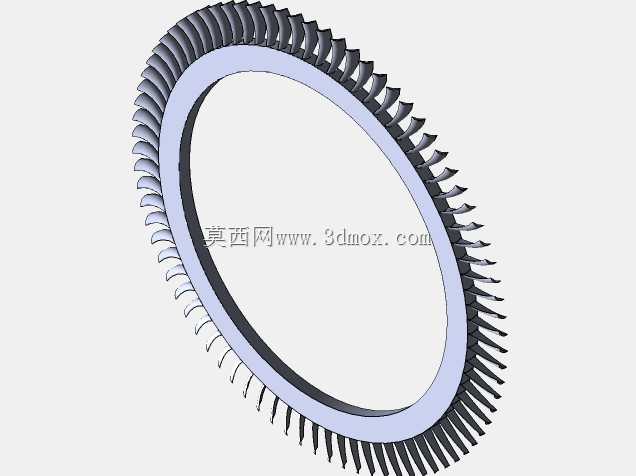

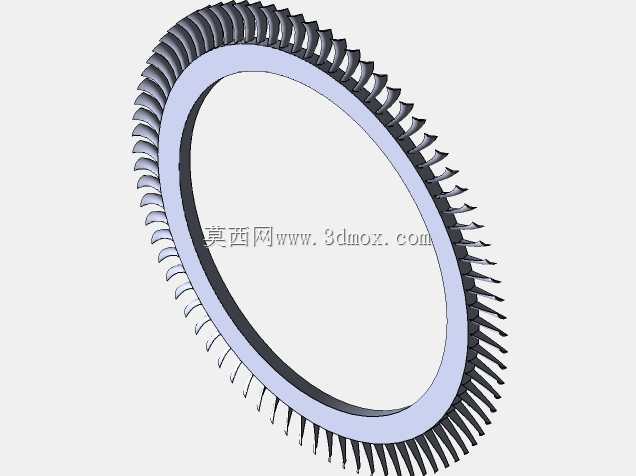

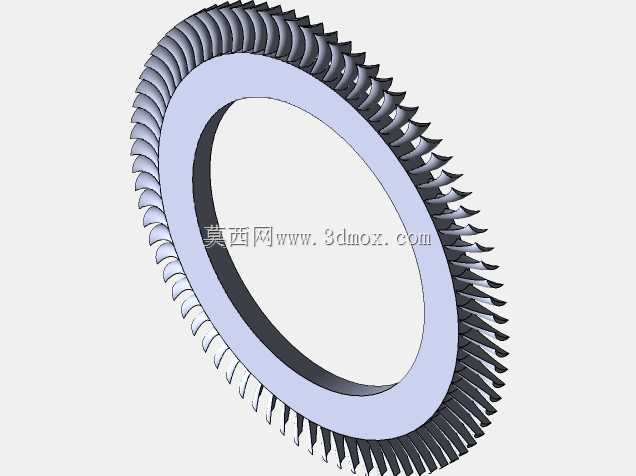

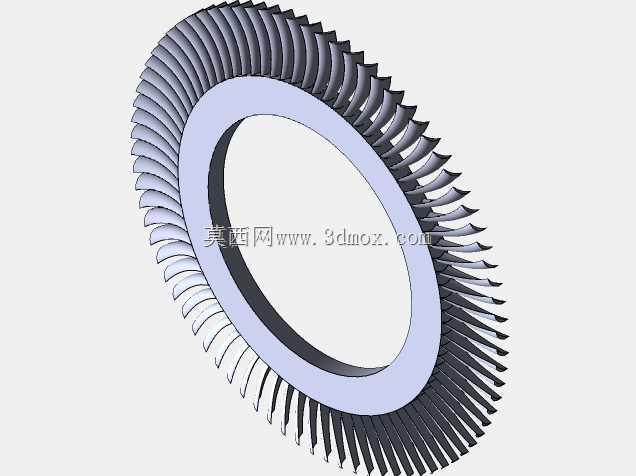

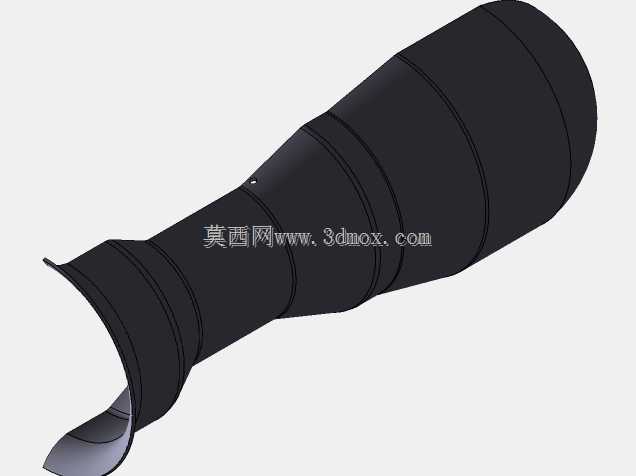

航空涡扇发动机内部结构剖面展示

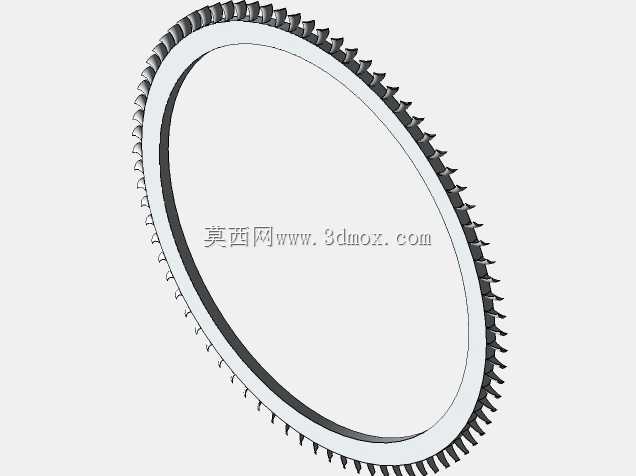

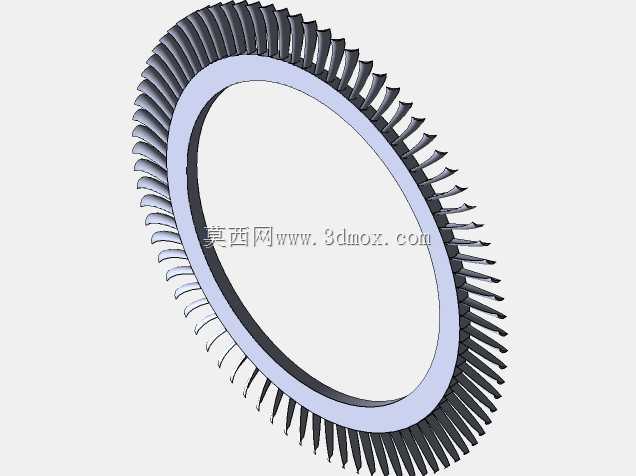

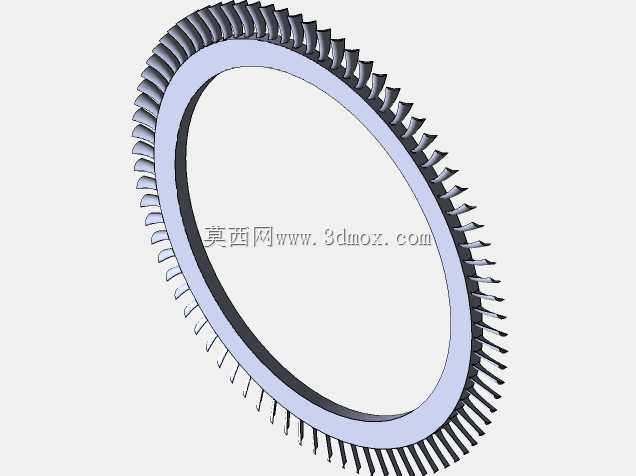

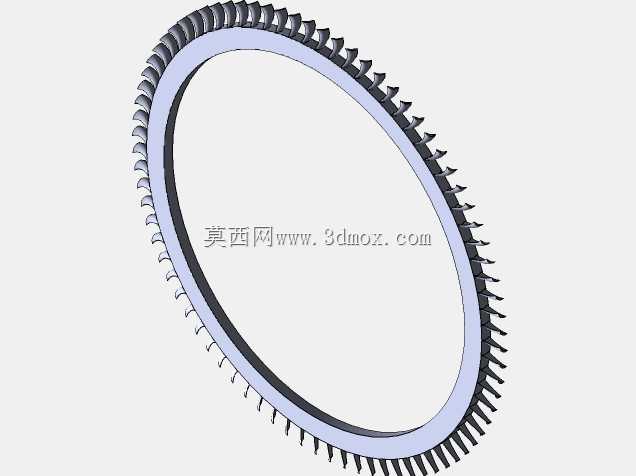

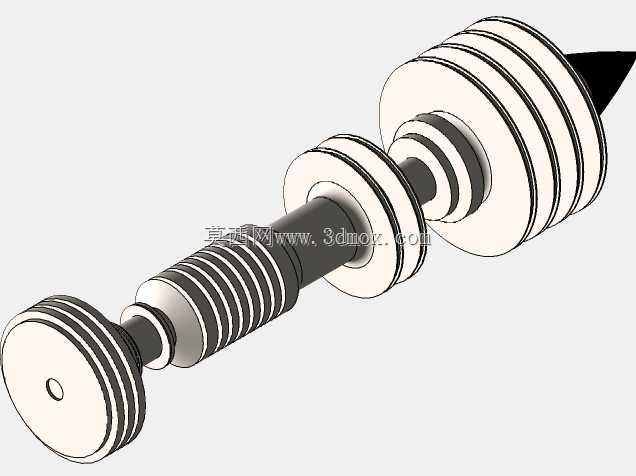

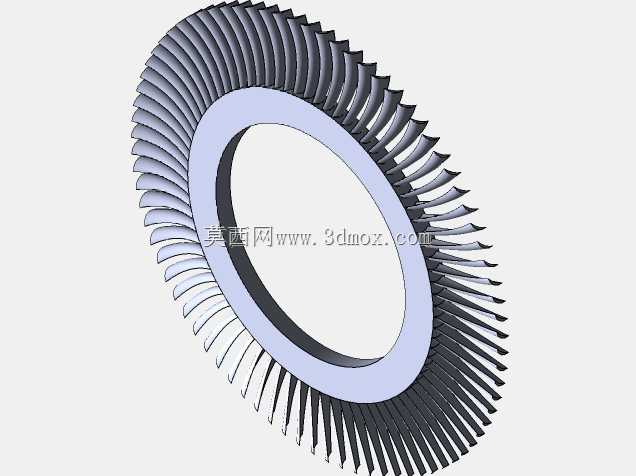

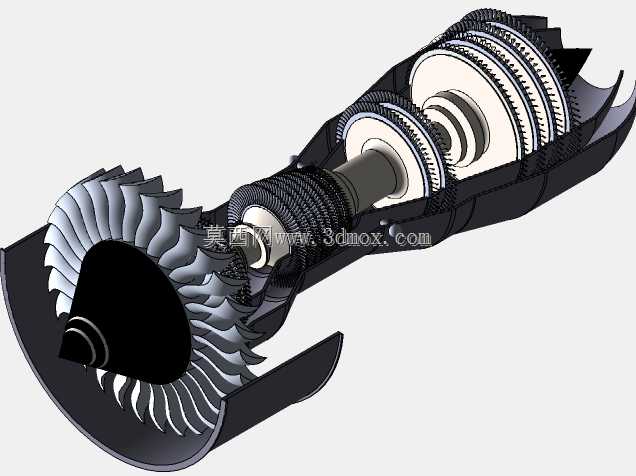

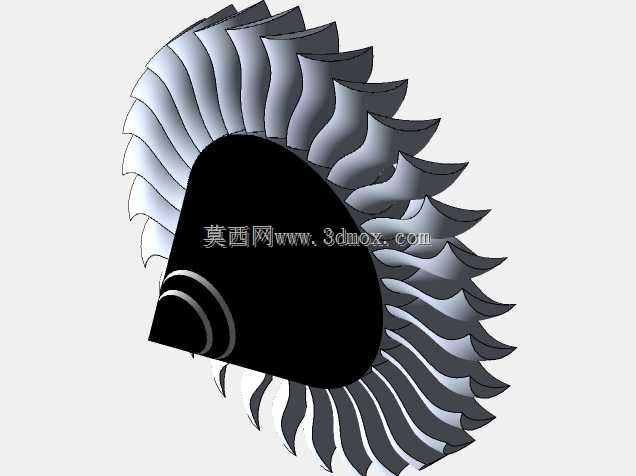

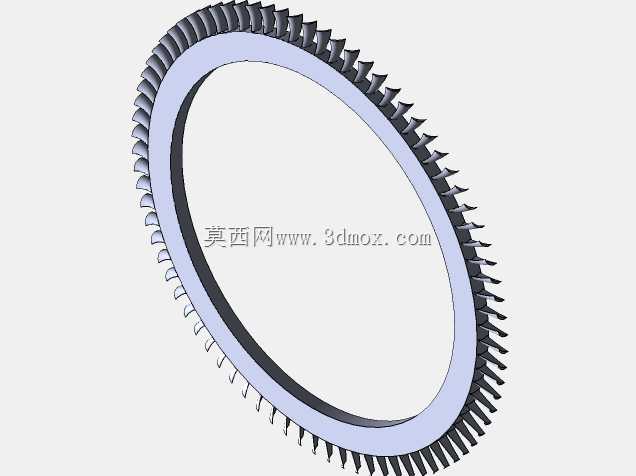

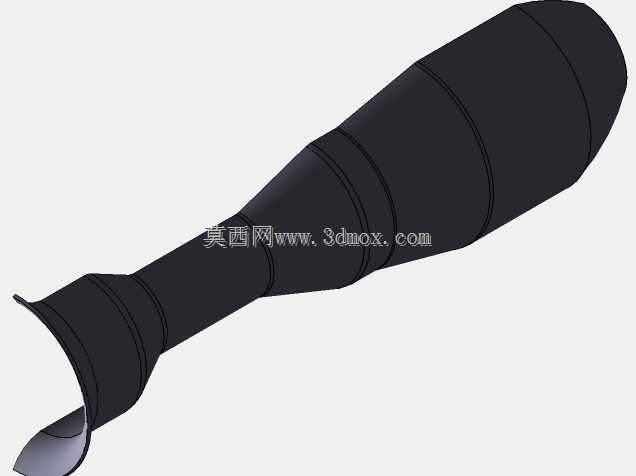

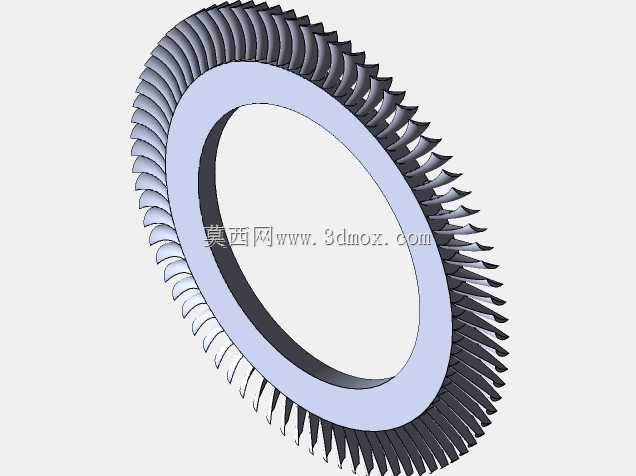

航空发动机加工环节最容易出现的公差累积问题，在多级压气机转子与静子的同轴度匹配上表现得尤为突出，这款剖面结构把每一级轮盘的榫槽连接位置、叶片安装角的基准面都做了清晰呈现，能直接看到高压压气机段每级轮盘之间的止口配合深度，避免实际加工时因为止口过短导致转子运转时出现挠曲变形，或是止口过长造成装配应力无法释放，在高温工况下出现蠕变失效。风扇段的宽弦叶片叶根与轮盘的燕尾型榫头配合间隙，在剖面上能直观看到接触面积的占比，实际加工时榫头工作面的粗糙度要控制在Ra0.8以内，间隙过大容易在高速旋转时出现叶片振动疲劳，间隙过小则会在热膨胀后出现卡滞，甚至导致叶片断裂飞出。燃烧室段的火焰筒冷却气膜孔排布，在剖面里能看到和压气机出口气流的对应角度，加工时这些小孔的角度偏差不能超过0.5度，不然会破坏气膜覆盖的均匀性，造成火焰筒局部过热烧蚀。涡轮段的导向器叶片与工作叶片的轴向间隙，在剖面上也做了明确的尺寸还原，冷态装配时的间隙要考虑涡轮工作时的热伸长量，留足膨胀空间避免转动件与静子件刮碰，同时间隙也不能过大，不然会降低燃气能量的利用效率，拉低发动机整体推重比。机匣部分的分层结构也能在剖面上看到，外层承力机匣与内层气流通道的隔热层安装位置，加工时要保证隔热层的贴合度，不然会出现热量外传导致承力机匣温度过高，降低结构强度。尾喷管的收敛调节片铰接位置，剖面里能看到销轴的配合公差，加工时销轴的圆柱度误差要控制在0.01mm以内，不然调节片在做矢量偏转时会出现卡滞，无法精准控制喷口面积。整个剖面结构没有做多余的简化，每一处连接位置的细节都对应实际加工的公差要求，能直接作为工艺编制时的参考依据，避免在实际生产中因为结构理解不到位出现加工报废，也能帮助装配人员快速理解各级转子的堆叠顺序，减少错装漏装的概率，在做发动机维修实训时，也能让学员直观看到气流从进气道进入，经过风扇、压气机增压，在燃烧室与燃油混合燃烧，推动涡轮做功，最后从尾喷管高速喷出的完整流道结构，理解每个部件在热力循环中承担的作用。
