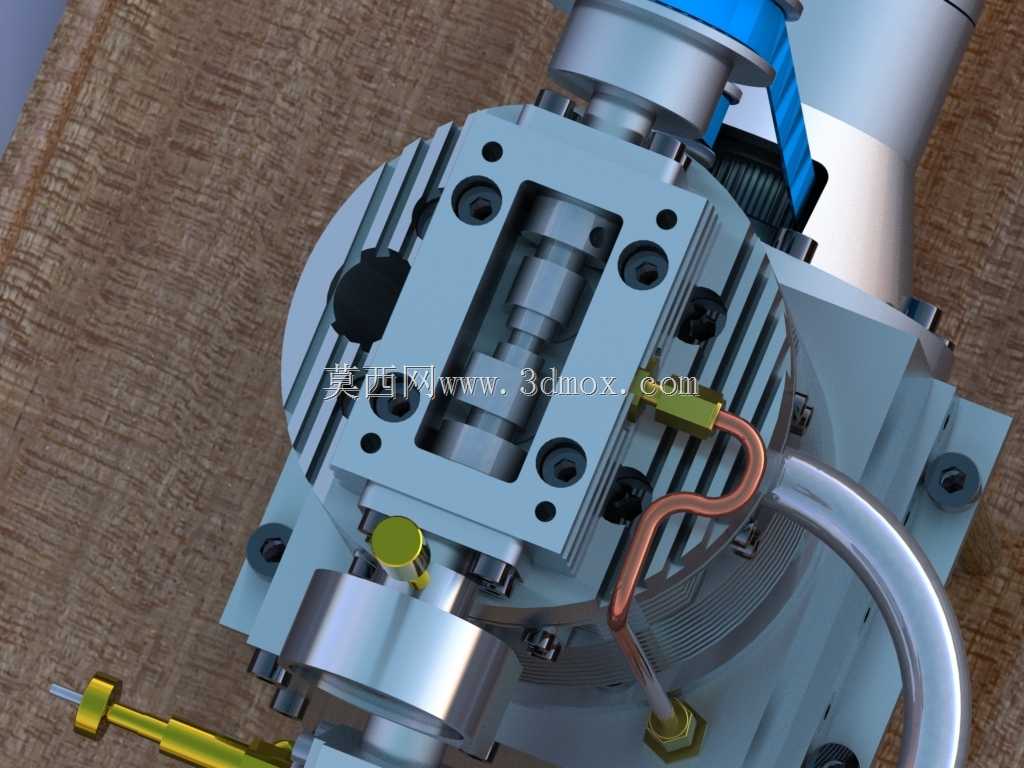

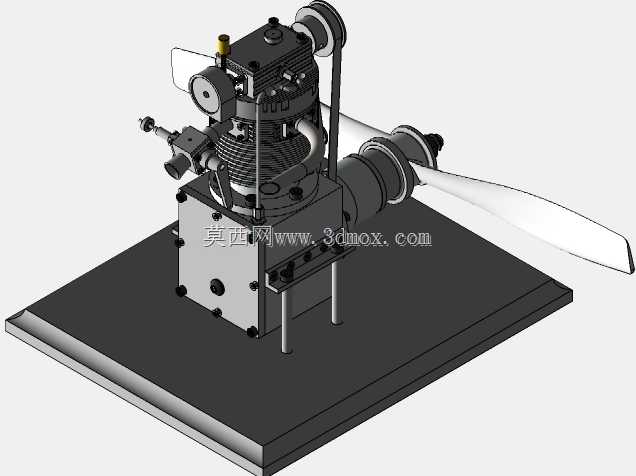

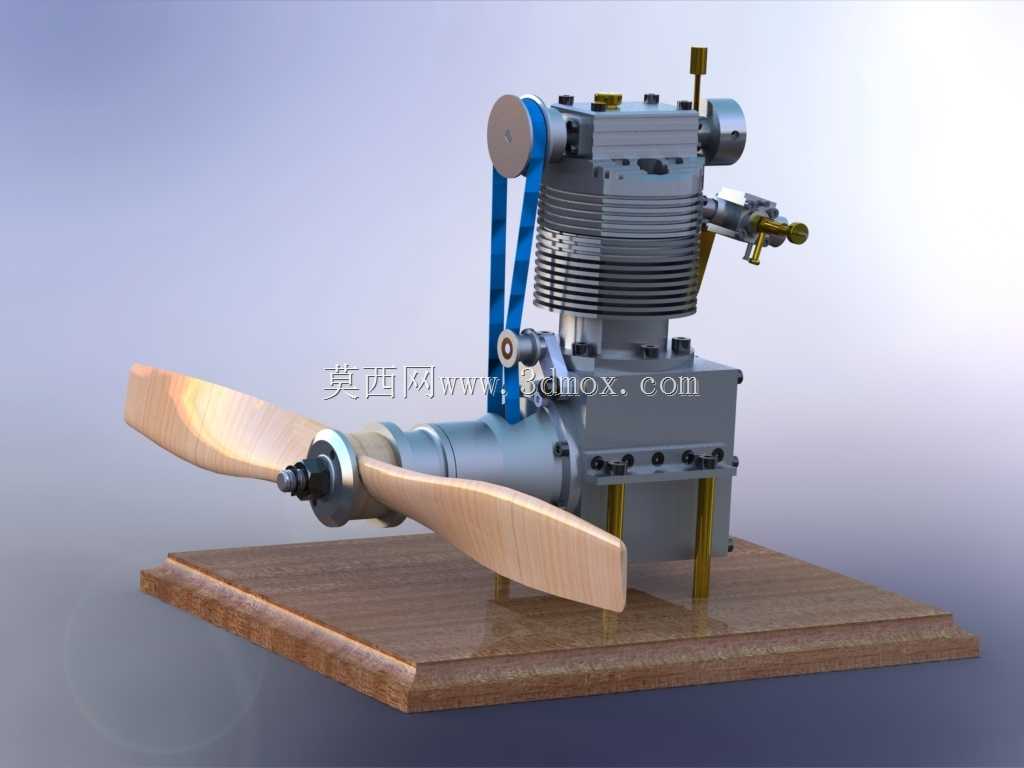

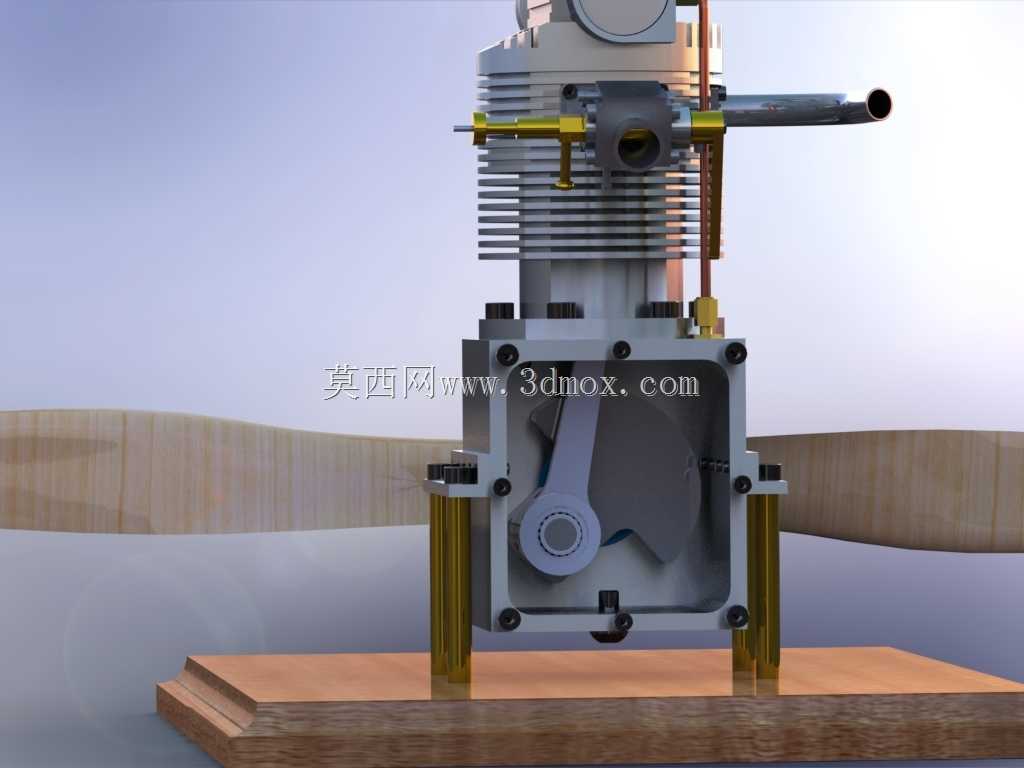

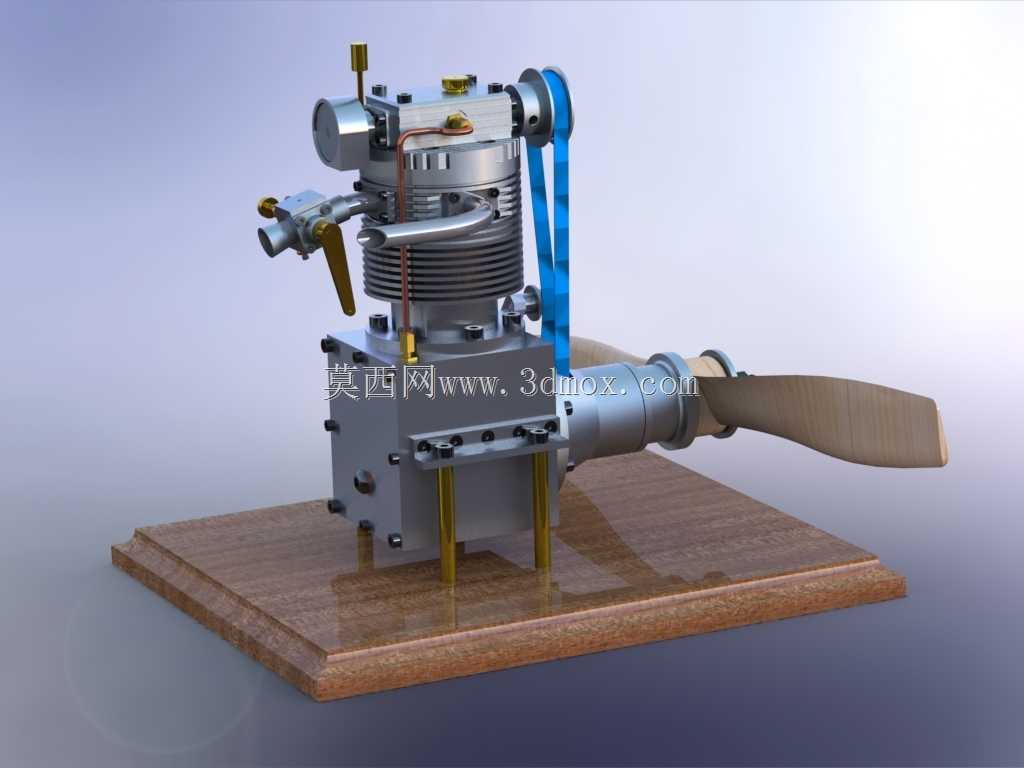

山猫15cc单缸汽油航模动力装置

微型航模发动机的加工适配一直是小批量自制场景里的核心痛点，常规市售套件的凸轮轮廓加工精度要求高，普通 hobby 级车床很难稳定达到进排气正时的公差阈值，这套结构在原始设计基础上做了针对性的轮廓简化，把凸轮升程段的非作用曲面做了直线过渡处理，既保留了原机的配气相位参数，又把加工时的走刀路径复杂度降低了近四成，普通家用小车床只要配个简单的成型刀就能完成加工，不用额外定制非标刀具。缸体散热片的间距也做了微调，原设计的0.8mm片间距在铝件铣削时很容易出现振纹，尤其是侧壁靠近曲轴箱的位置，刀具悬伸量稍大就会让散热片边缘卷边，调整到1.2mm间距后，用普通立铣刀分层走刀就能得到规整的散热片边缘，同时散热面积的损失控制在8%以内，完全满足15cc排量的散热需求，连续高转速运转时缸头温度不会超过设计阈值。曲轴输出端和螺旋桨的连接位特意做了锥面配合加平键的冗余设计，很多微型航模发动机只用顶丝固定桨毂，大油门变距时很容易出现桨根打滑的问题，锥面结构能靠自锁摩擦力抵消大部分扭矩，平键只做周向定位的保险，就算长时间飞特技动作也不会出现桨移位的隐患。装配时的同轴度公差也做了适配优化，曲轴箱前后轴承座的同轴度要求从原设计的0.01mm放宽到0.02mm，靠轴承外圈的微量自调整就能补偿加工误差，不用上坐标镗床找正，普通台钻加简易镗头就能加工出合格的轴承孔，装配时只要把曲轴转几圈没有卡滞就能完成合箱，不用反复刮研轴承座。油路和化油器的连接位做了快插结构的预留，不用像原设计那样焊接铜油管，装配时直接插耐油硅胶管就能密封，后期调试时拆化油器也不用反复拧油管接头，避免了小螺纹滑牙的问题。整机的紧固件都统一成了公制规格，不用准备英制内六角扳手，日常维护拆解时普通工具就能搞定，底座的安装孔也做了通用化处理，不管是台架测试还是直接装航模机身都能直接固定，不用额外做转接板。
