带高度调节结构的带式输送机支撑座

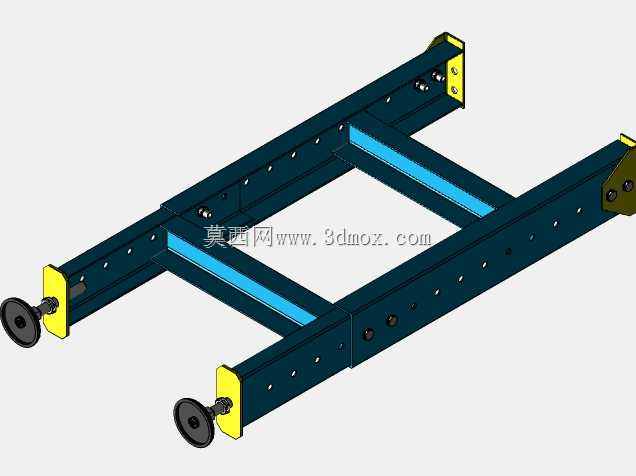

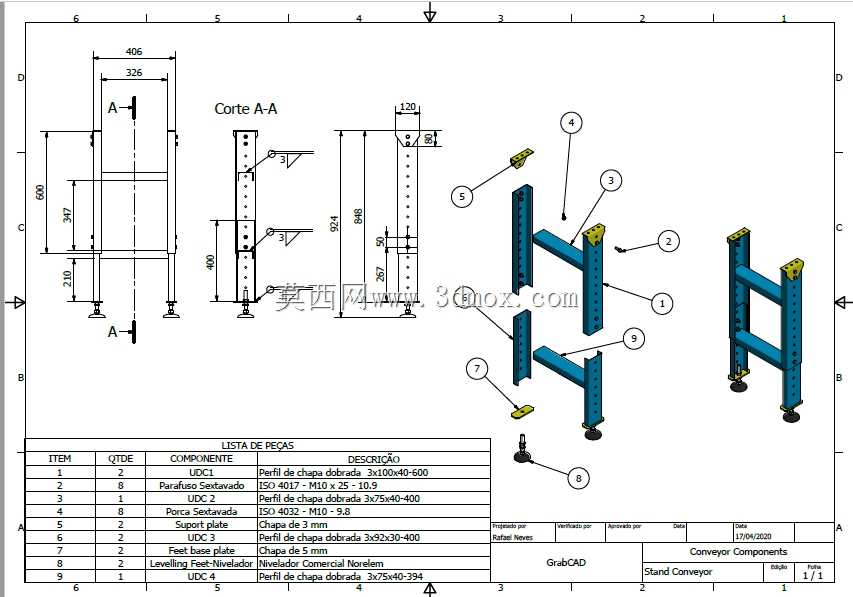

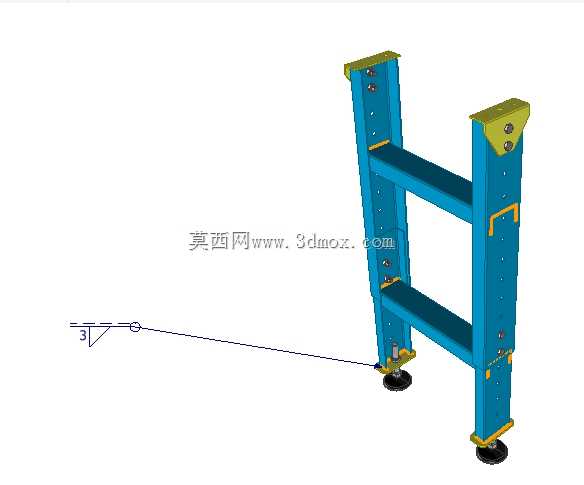

带式输送机现场安装时最常遇到的痛点，就是地面平整度偏差导致的机架倾斜、皮带跑偏问题，传统一体式焊接支架一旦焊死成型，现场根本无法微调高度，只能靠垫铁片凑合用，时间久了垫片移位、机架变形，皮带磨损速度会快三倍。这款支撑座直接把高度调节功能集成到立柱底部，采用六角螺钉配合防滑脚杯的结构，调节范围覆盖常见的地面高差，不用额外加工垫片，现场工人拿扳手就能拧动调整，单根立柱的调节行程足够抵消车间地面的浇筑误差。支撑主体用折叠板型材焊接成型，没有多余的拼接焊缝，折弯成型的型材本身自带抗弯截面模量，比用方管焊接的同重量支架刚性高40%，焊接时只需要对接两道横撑焊缝，焊接变形量小，焊后不用特意校形就能保证两根立柱的平行度。顶部的安装板做了外翻折边，和输送机纵梁连接时，螺栓可以从侧面穿入，不用伸手到机架底部拧螺母，高空安装时能省一半的装配时间。横撑和立柱的连接位置特意避开了调节螺钉的运动行程，调节高度时不会出现结构干涉，哪怕把支架调到最高位置，脚杯和立柱的配合长度依然能满足抗剪要求，不会出现支架失稳晃荡的情况。表面处理预留了喷塑的工艺余量，焊接后的飞溅、焊渣只需要简单打磨就能直接上喷涂线，不用额外做抛丸处理，加工成本能压到最低。底部的脚杯采用橡胶减震垫，输送机运行时的振动不会直接传到地面，既能降低车间噪音，也能避免振动导致的调节螺钉松动，长时间运行也不用反复复紧高度。两根立柱上的安装孔做了等间距排布，不同宽度的输送机只需要更换对应长度的横撑就能适配，不用重新加工立柱，备件通用性极强。现场维护时如果脚杯损坏，不用拆整个支架，直接从底部拧下更换就行，维修时间能控制在十分钟以内。焊接位置都做了内凹处理，没有突出的焊瘤，安装时不会刮伤工人的手套或者电缆，细节处贴合现场作业的安全需求。
