汽车总装线高架输送工装结构设计

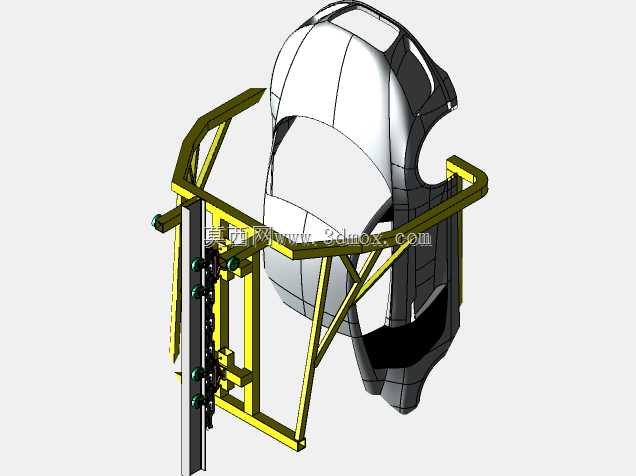

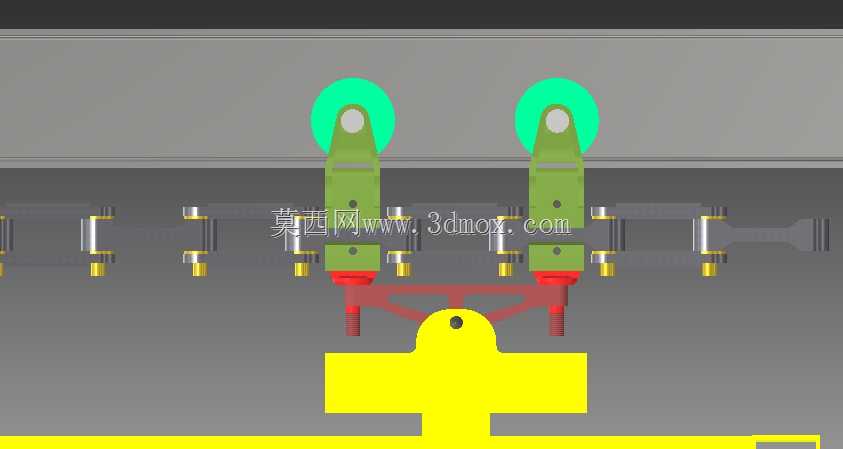

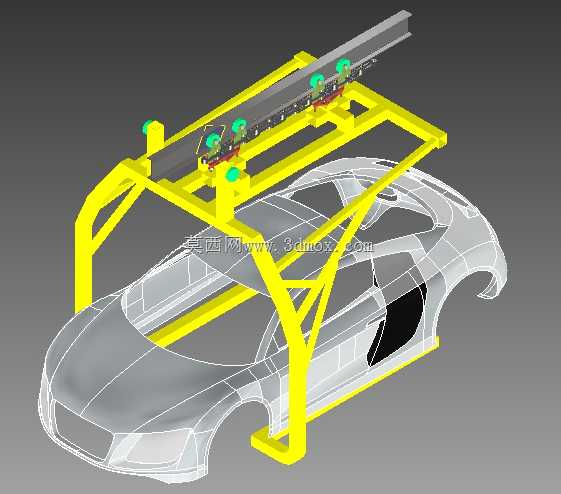

该高架输送设备主要应用于汽车整车制造的焊装、总装生产车间，是白车身总成及整车零部件跨工位转运的核心空中输送装备，区别于地面辊道、摩擦输送等地面输送形式，该设备采用高架龙门式架空布局，可充分利用车间上部空间，规避地面作业人员、物流通道、工装设备的动线交叉，大幅提升车间空间利用率与生产流转效率，尤其适配多车型混线生产的柔性总装线布局需求。设备实际用途为承载白车身或整车总成，沿预设高架轨道完成工位间的定点输送与精准停靠，可匹配焊装线白车身焊接完成后到涂装线的转线输送、涂装完成后到总装线的上线输送，以及总装线内部各装配工位间的顺序流转，可适配300米级长度的长距离轨道布局，满足整线跨工段的输送需求，无需中途转挂接驳，减少车身转运过程中的磕碰损伤风险。产品功能特性方面，该设备采用框架式承载结构，主体支撑框架采用桁架式焊接结构设计，在保证整体结构刚度与承载稳定性的前提下，尽可能降低设备自身重量，减少行走驱动机构的负载；轨道侧配置多组可调式导向与承载滚轮组，可根据实际轨道安装公差调整滚轮间隙，保证行走过程平稳无卡滞，避免运行过程中出现晃动偏移，保障停靠工位时的定位精度，满足自动化装配作业的对位要求；框架下部设置有与白车身底部定位孔匹配的承载支撑位，可根据不同车型的底盘定位点快速调整支撑位置，适配多车型混线生产的快速切换需求，无需更换整套承载工装。设计思路上，该设备优先考虑汽车生产车间的重载、长周期连续运行需求，整体结构采用模块化设计思路，各段支撑框架、行走机构、承载支撑位均采用可拆分的模块化单元，便于现场安装拼接与后期维护更换；结构受力经过针对性优化，龙门式支撑结构将承载载荷均匀传递到两侧行走机构，避免局部应力集中导致的结构变形，适配白车身及整车总成的大重量承载需求；同时设备预留了自动化升级接口，可后续加装停止器、识别传感器、自动锁紧机构等部件，适配全自动化生产的线体升级需求。外形尺寸与安装边界方面，该设备整体跨距完全覆盖常规乘用车白车身的宽度与高度尺寸，下部预留足够的作业净空，可满足车身下方装配作业的人员操作与工装进出需求；高架轨道安装高度需匹配车间整体层高与线体作业高度要求，轨道铺设的直线度、水平度公差需满足滚轮行走的精度要求，设备两侧行走机构的安装基准需保持同步，避免运行过程中出现偏载卡滞；设备运行区间下方需设置安全防护区域，规避人员进入运行路径下方的安全风险，同时预留足够的设备维护检修通道，便于日常对滚轮、驱动部件的检查与更换。
