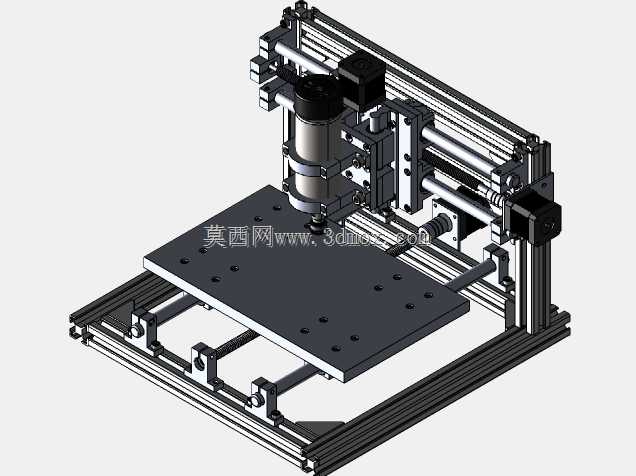

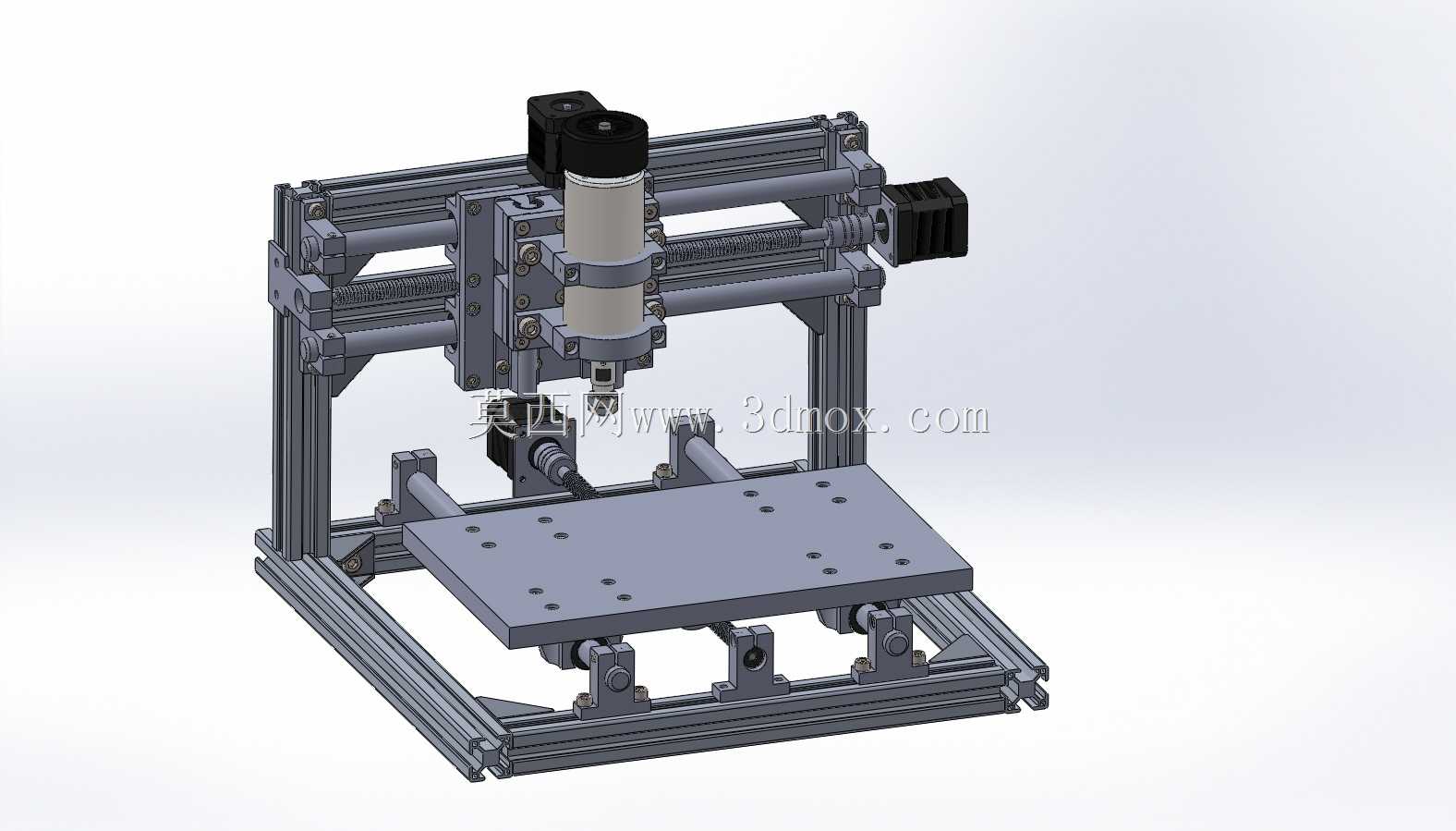

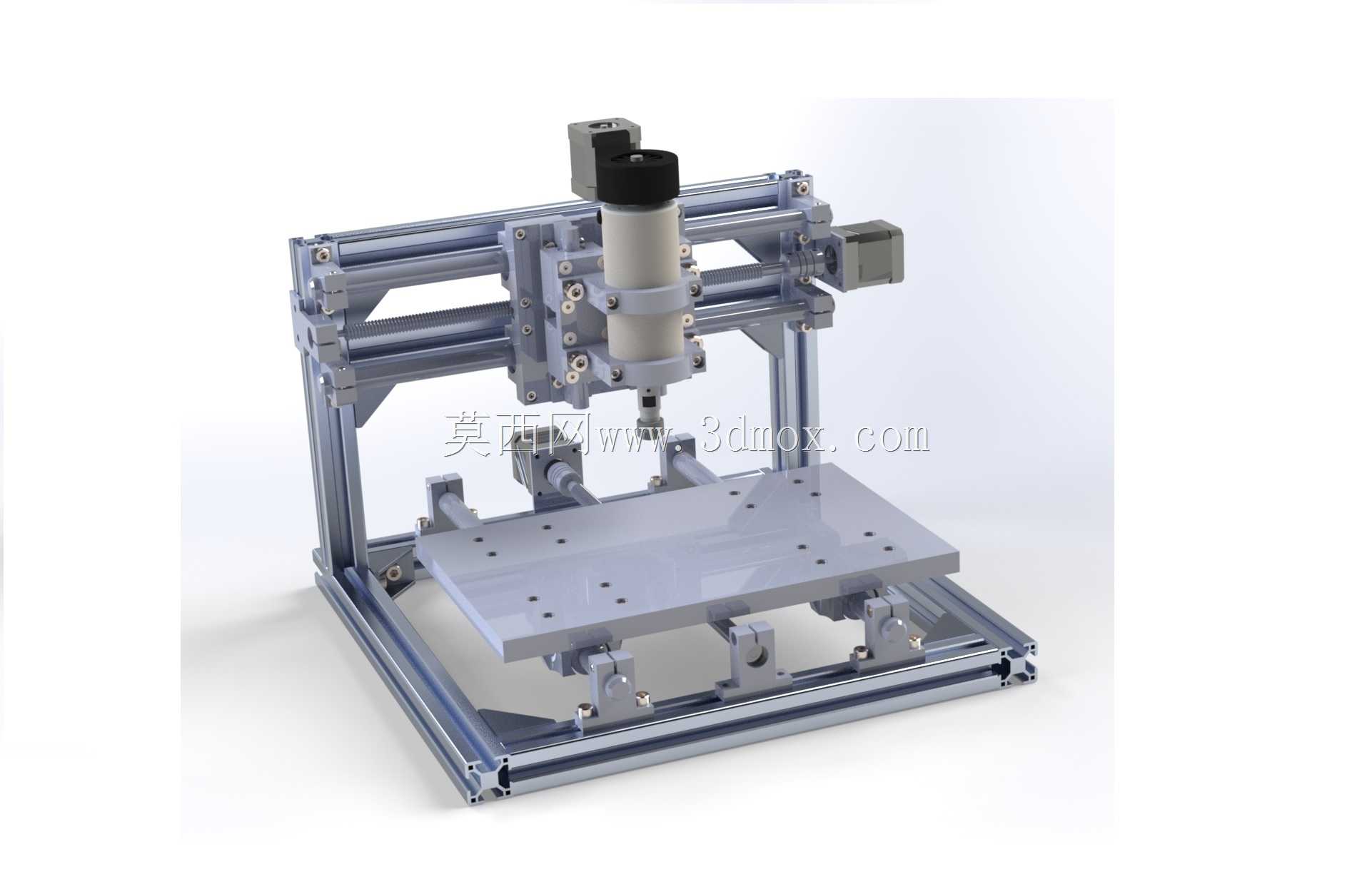

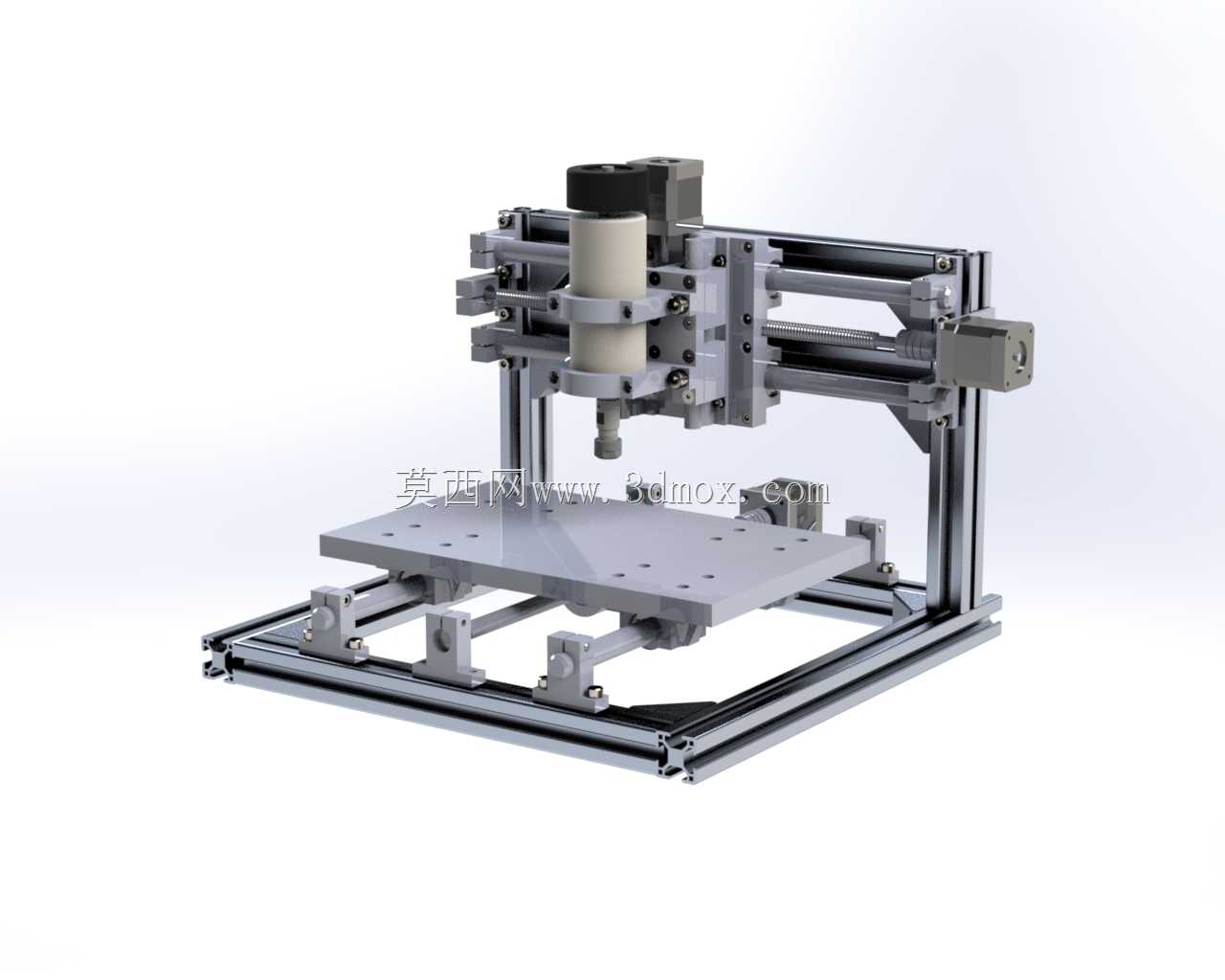

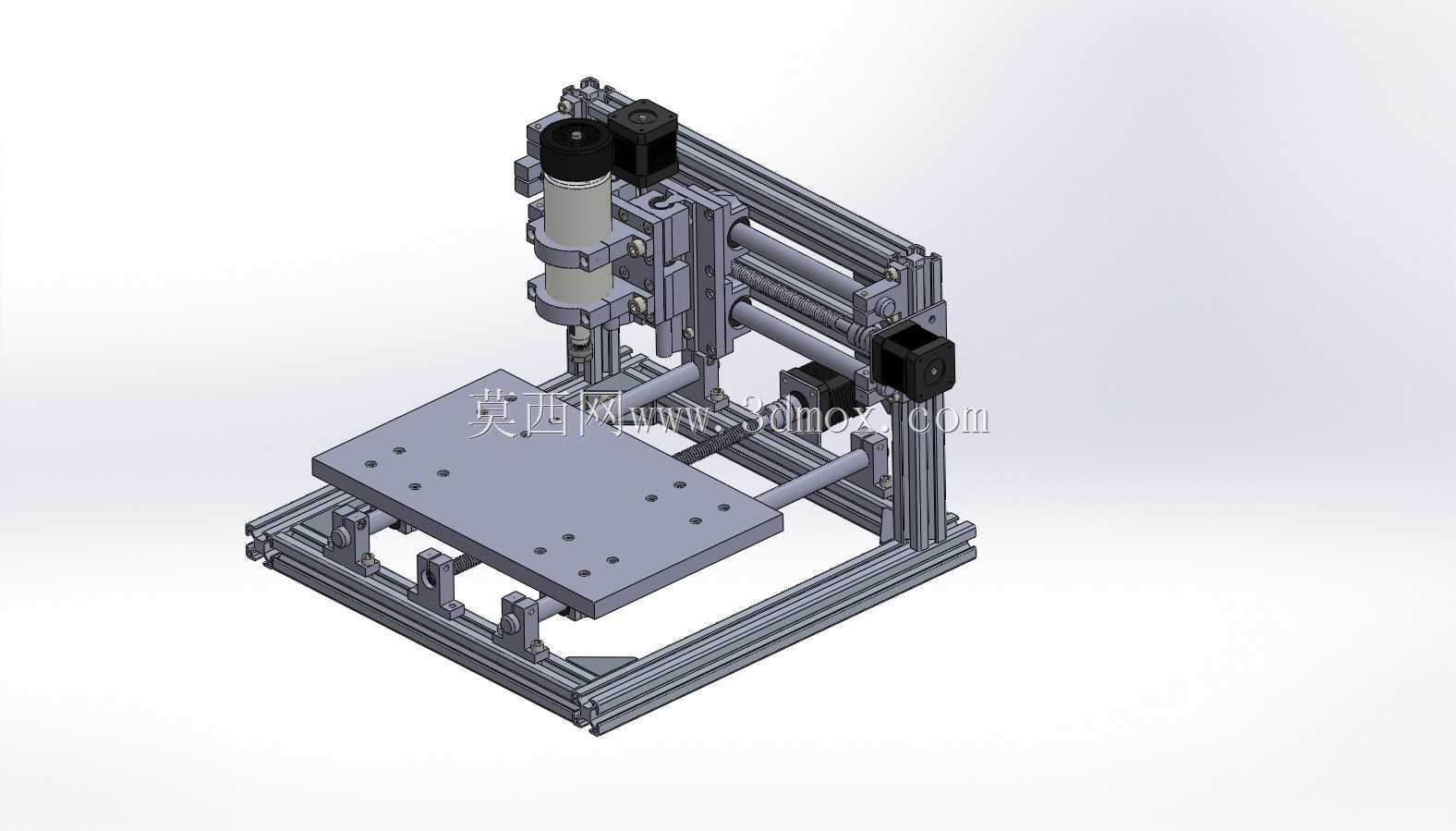

小型桌面级三轴数控铣削加工设备

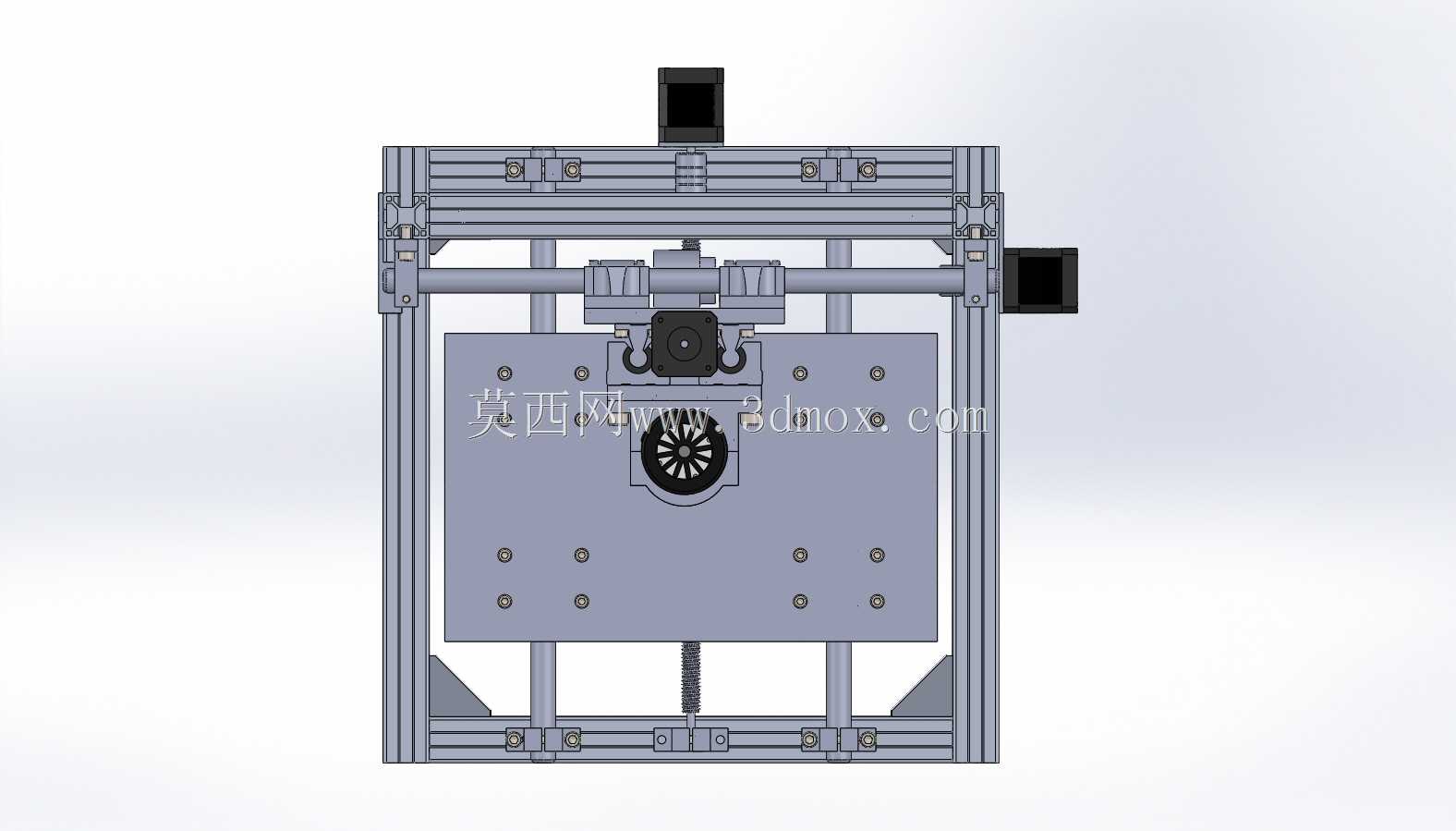

小型桌面铣削设备最容易被忽略的是机架刚性不足带来的振刀问题，这款设备的框架全部采用标准工业铝型材拼接，型材槽口内嵌的滑块连接座没有采用常见的角码直连方式，而是在每根型材的对接端面做了嵌入式定位销孔，装配时销钉先穿入型材端面的预制孔，再锁紧侧面的顶丝，避免了单纯靠角码摩擦锁固带来的长期使用偏移。X轴的双导轨平行度公差控制在0.02mm以内，导轨安装面没有直接锁在铝型材表面，而是垫了一层0.1mm厚的冷轧钢片，抵消铝型材挤出成型自带的表面微观不平度，加工时主轴高速运转的震颤会被钢片均匀分散到整个机架，不会出现局部振纹。

Z轴的滑台采用了双直线轴承导向，主轴固定座的内壁做了一圈环形储油槽，日常加注润滑脂后可以维持三个月以上的润滑周期，不用频繁拆解维护。工作台面的T型槽没有采用整体铣削的厚重钢板，而是用了带预制孔的铝板拼接，每个装夹孔的位置都对应下方型材的槽口中心，装夹工件时T型螺栓可以直接穿入型材槽内，不用额外在工作台背面加装螺母，换料装夹的时间能缩短近四成。

传动部分的丝杠两端都做了双角接触球轴承支撑，没有采用单轴承的简支结构，铣削时Z轴下刀的反向间隙可以控制在0.01mm以内，加工铝合金薄板时不会出现接刀台阶。主轴的安装座预留了散热风道间隙，旁边的步进电机走线全部藏在型材的槽口内，外部没有裸露的拖链，既避免加工碎屑刮擦线缆，也让整体外观更整洁。设备底部的四个支撑脚都带橡胶减震垫，放在普通木质工作台上运转时，不会把电机的振动传递到桌面，日常加工小尺寸的塑料、铝合金零件完全能满足精度要求，就算是做小批量的手板样件加工，也不用额外做地基减震处理。
