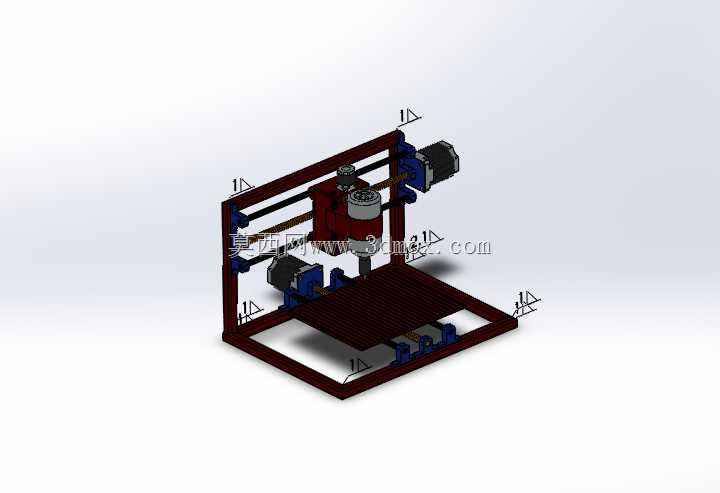

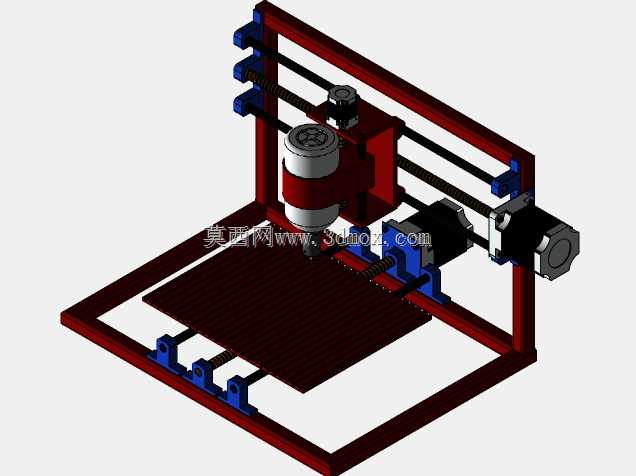

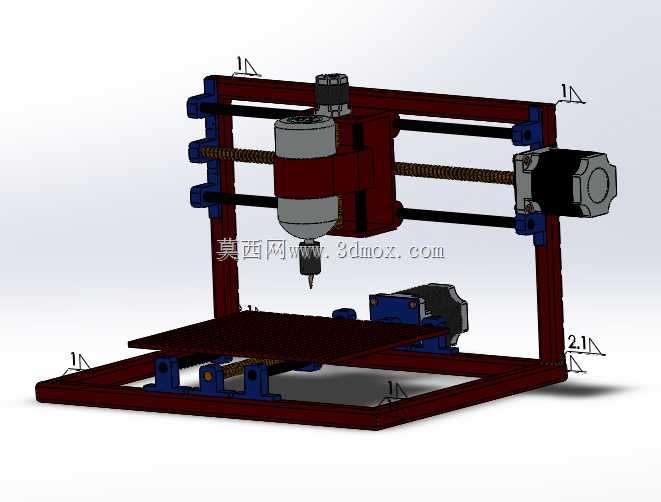

小型台式三轴数控铣刨设备结构设计

小型台式数控铣刨设备的落地难点，始终绕不开小尺寸机架的刚性冗余与进给平顺性的矛盾，很多桌面级加工设备在实际铣削硬质木料或软金属时，常出现Z轴下刀震颤、X轴进给卡顿的问题，根源在于横梁与立柱的连接位没有做受力分散处理，丝杠副的安装基准也未预留公差补偿空间。这款设备的龙门式框架采用方管拼接的闭合结构，两侧立柱与底部基座的连接位延伸出三角加强筋，没有采用常见的直角直连方案，铣削时主轴的下压力会顺着立柱分散到整个基座平面，不会在连接拐角处形成应力集中点。Z轴滑台的导向采用双光杆平行布局，主轴固定座与滑台的接触面做了整面铣平处理，没有用局部凸台定位，避免长期往复运动后出现定位偏移，丝杠螺母座与滑台之间预留了0.02mm的调整间隙，装配时可以通过塞尺微调同轴度，抵消光杆安装带来的平行度误差。X轴的传动丝杠布置在两根导向光杆的中垂线上，驱动电机通过联轴器直连丝杠端部，没有采用同步带减速结构，既减少了传动环节的背隙，也压缩了横向的整体尺寸，工作台的Y轴进给采用同样的中置丝杠布局，台面上的T型槽预留了通用夹具的安装位置，不需要额外定制工装就能固定常见的方形坯料。走线槽全部隐藏在框架方管的内侧，没有外露的拖链结构，既避免加工碎屑刮擦线缆，也让整体外观更简洁，主轴的安装位预留了不同功率主轴的更换空间，只需要更换对应的固定抱箍就能适配不同的加工需求。底部四个支撑脚采用可调式橡胶脚垫，放置在不平整的工作台面上时，可以单独调整每个脚的高度，保证整个机架的水平度，避免进给时出现倾斜导致的铣削深度不均。这类小型设备的装配不需要大型工装，普通钳工通过常规量具就能完成全部公差校准，进给轴的行程限位采用接触式微动开关，触发位置刚好在丝杠的安全行程末端，不会出现滑台超程撞击机架的问题，所有运动部件的润滑点都预留了外置注油孔，日常维护不需要拆解外罩就能完成保养操作。
