龙门式数控雕刻加工整机结构设计

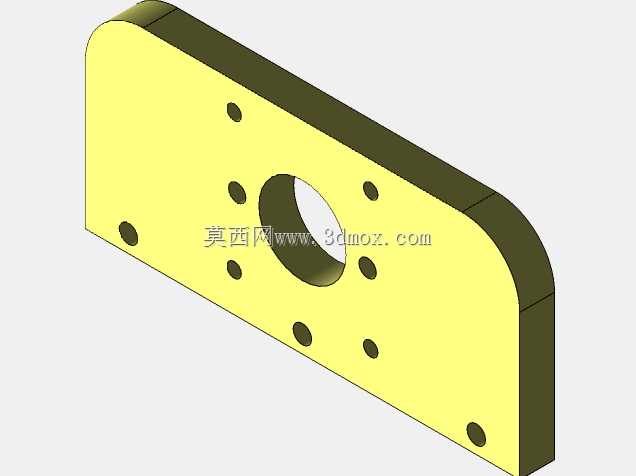

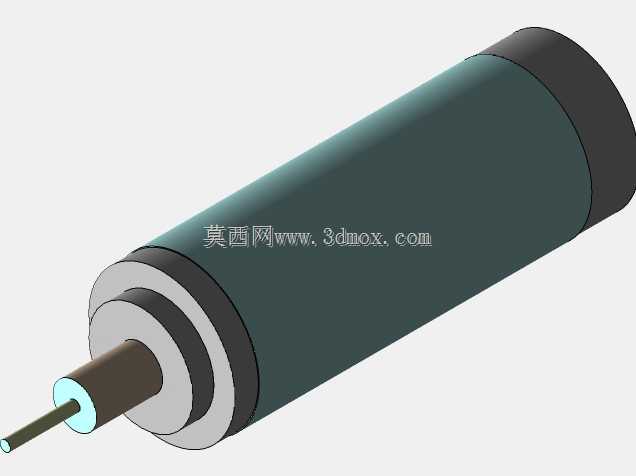

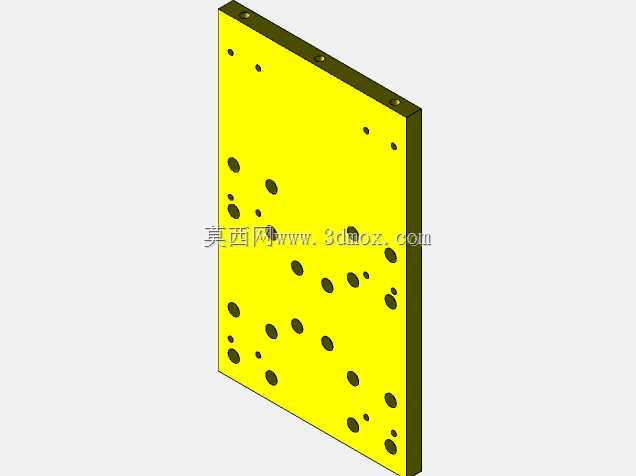

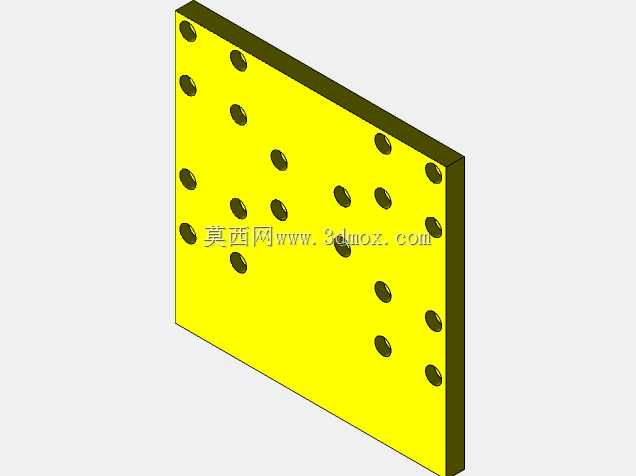

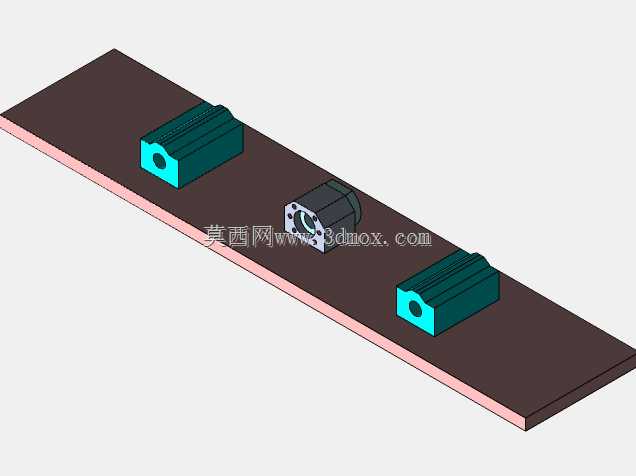

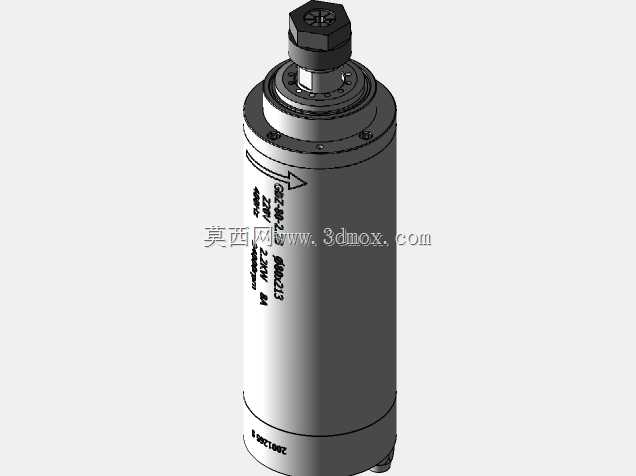

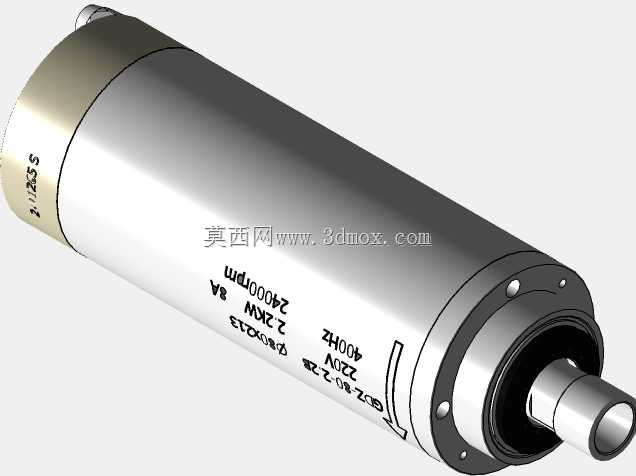

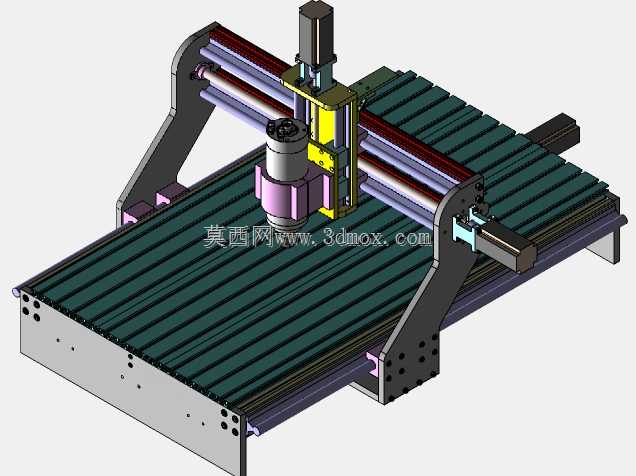

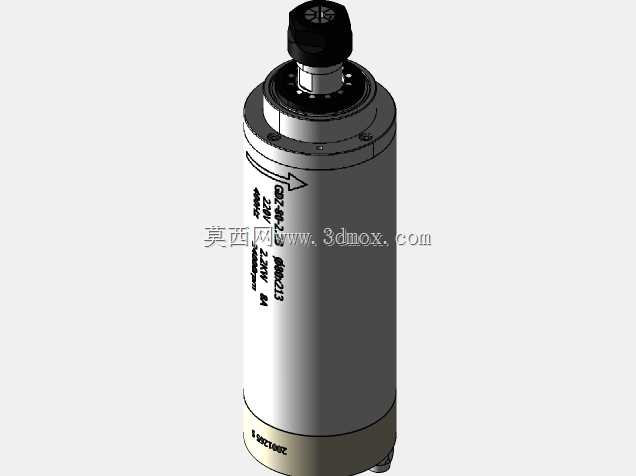

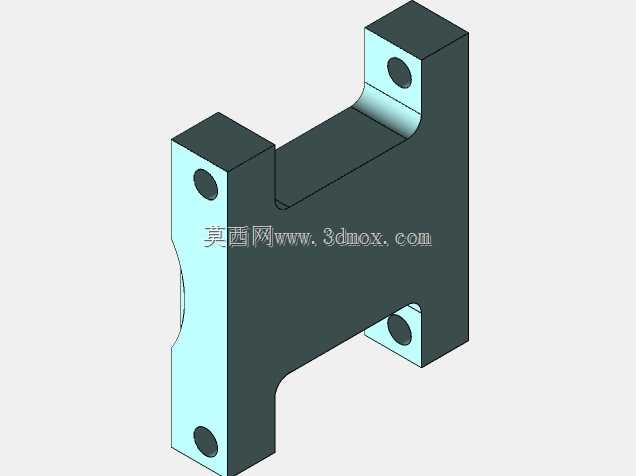

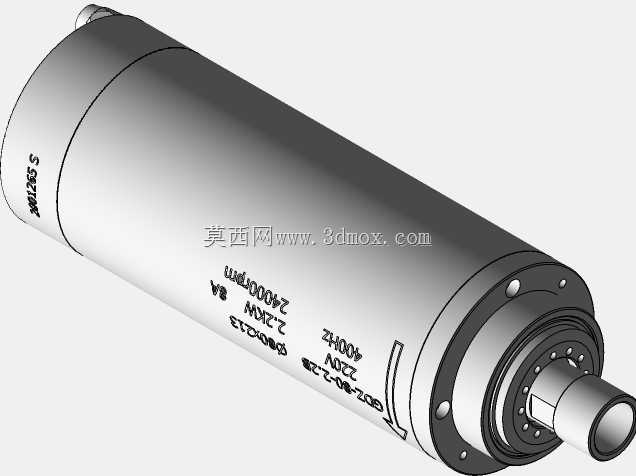

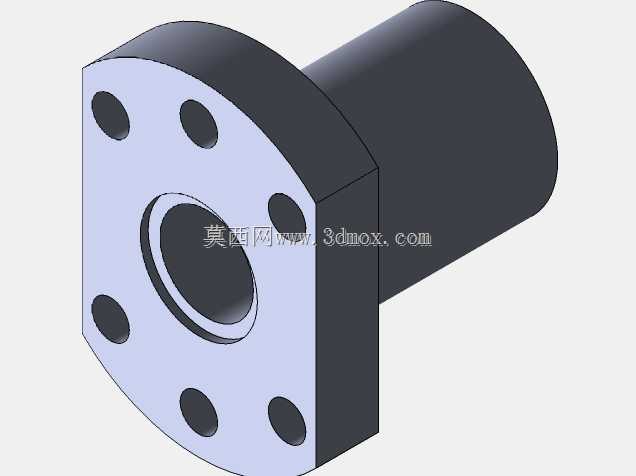

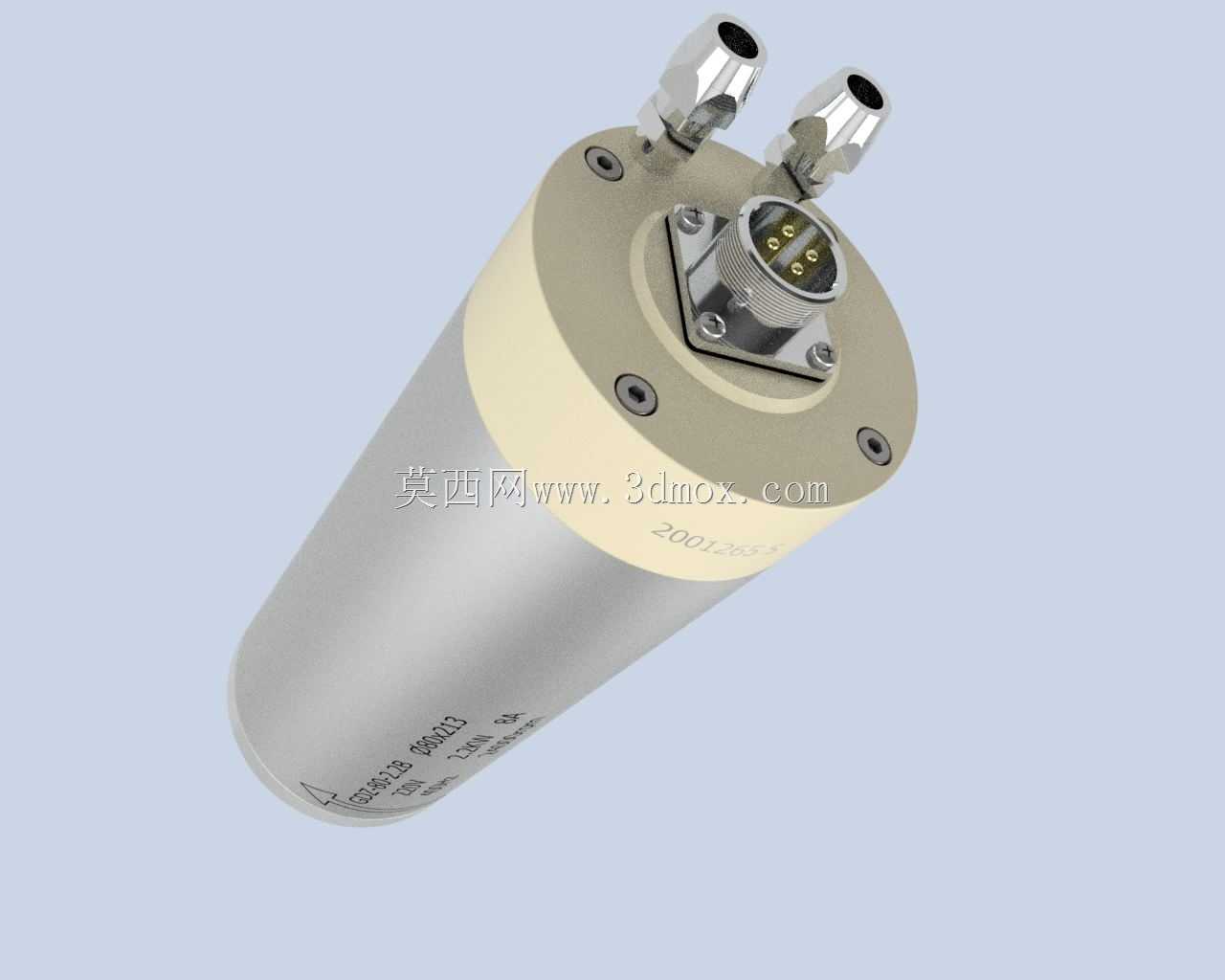

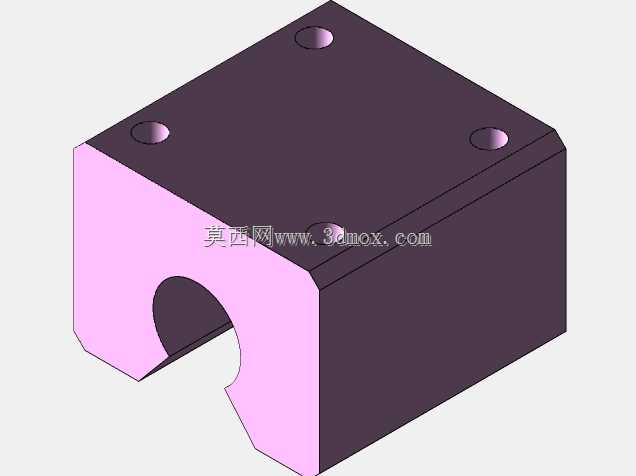

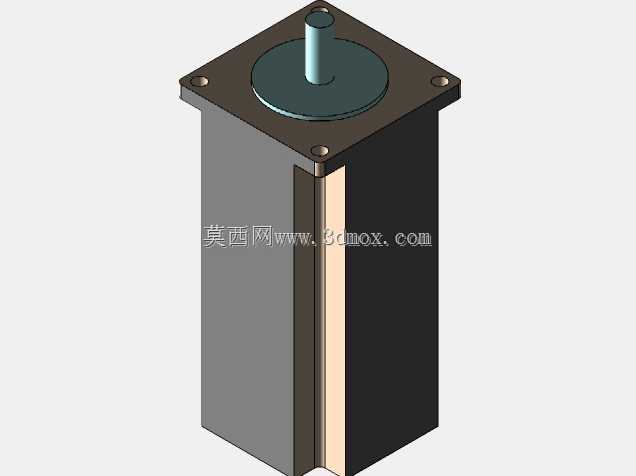

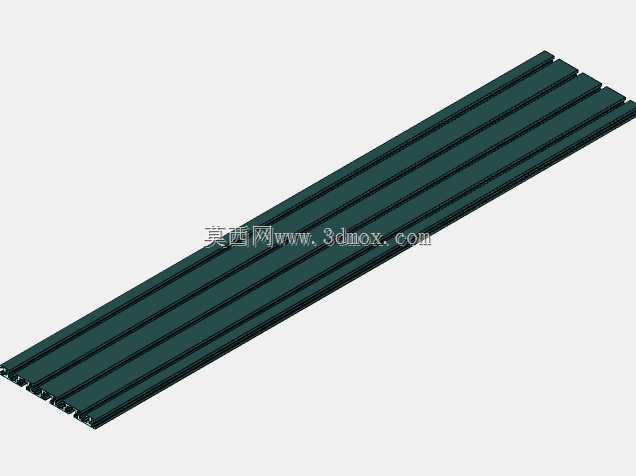

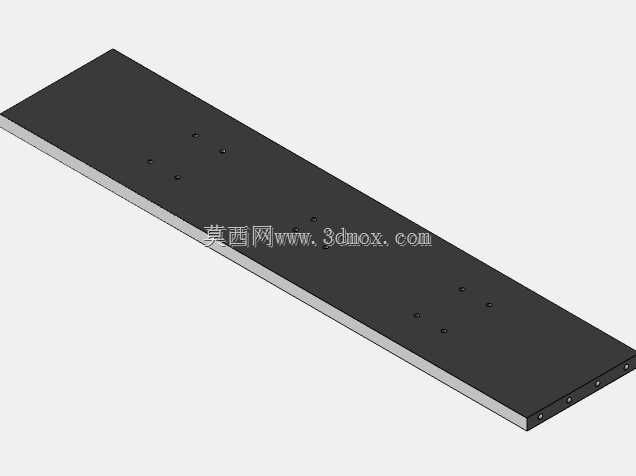

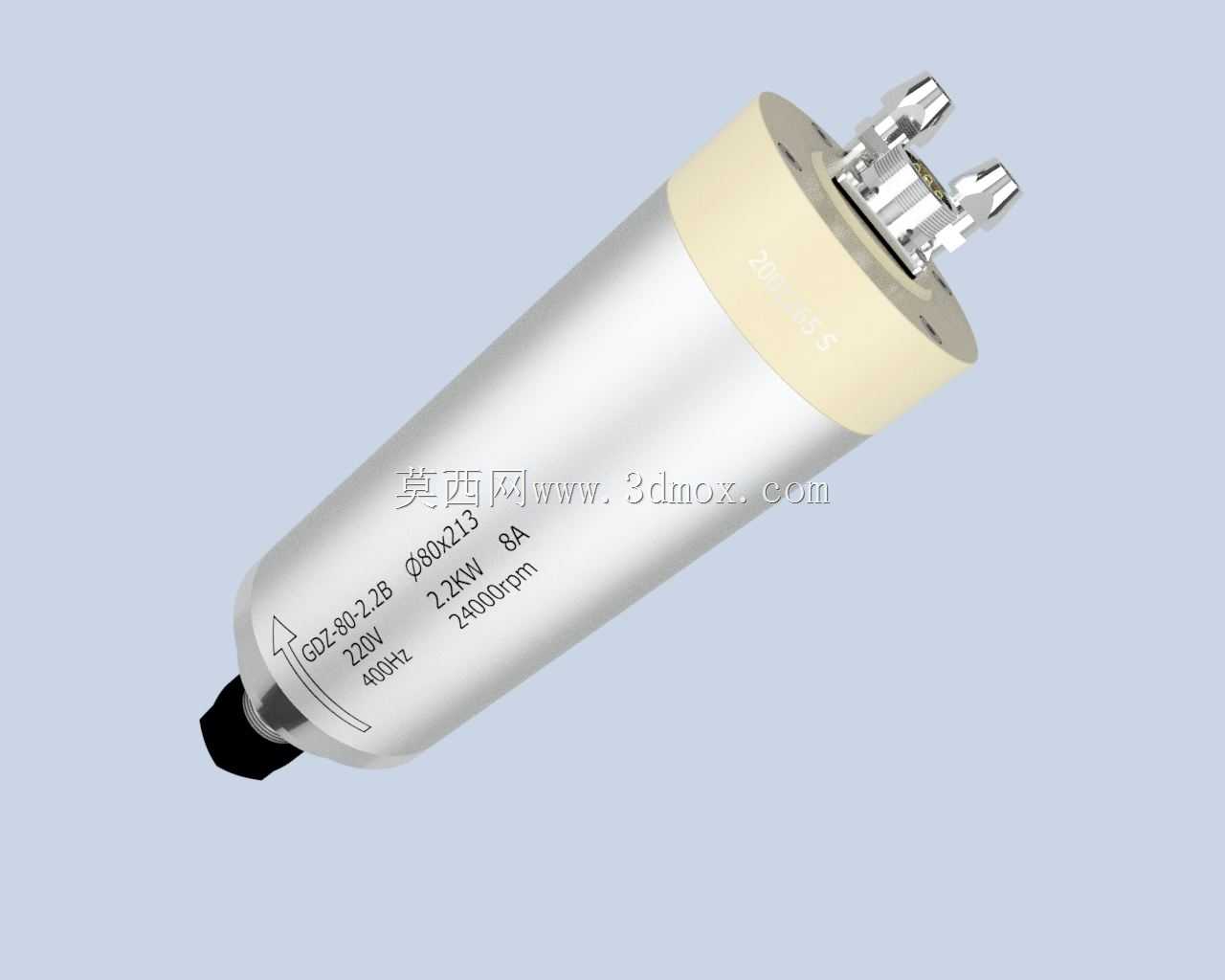

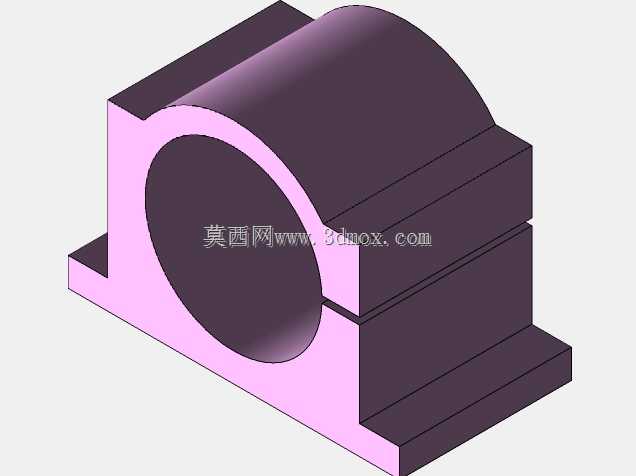

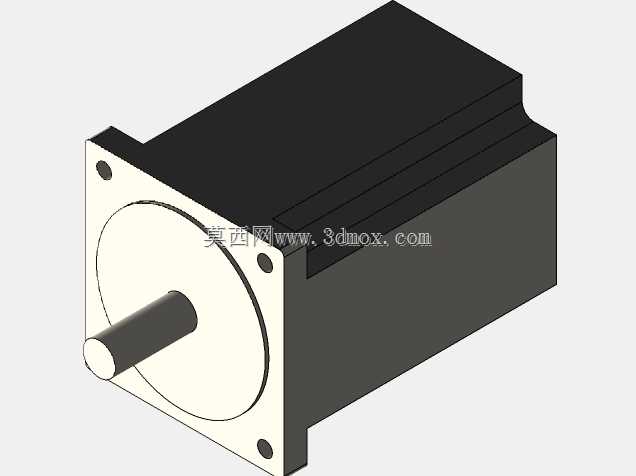

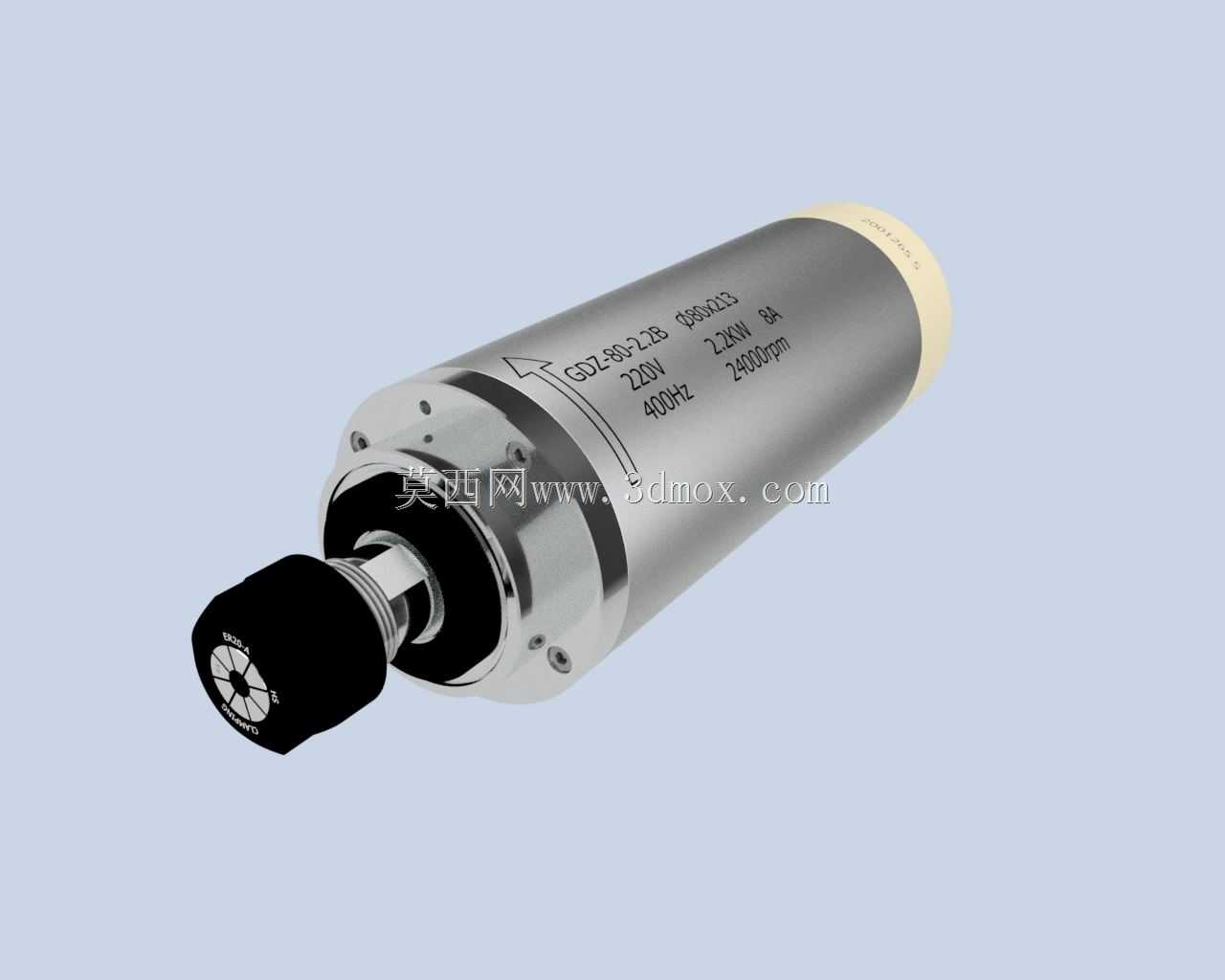

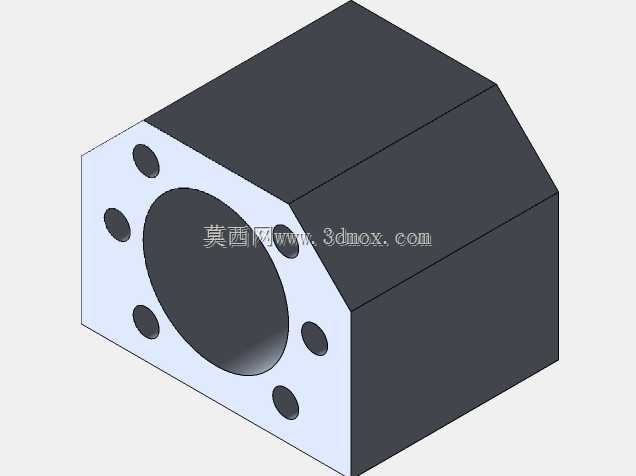

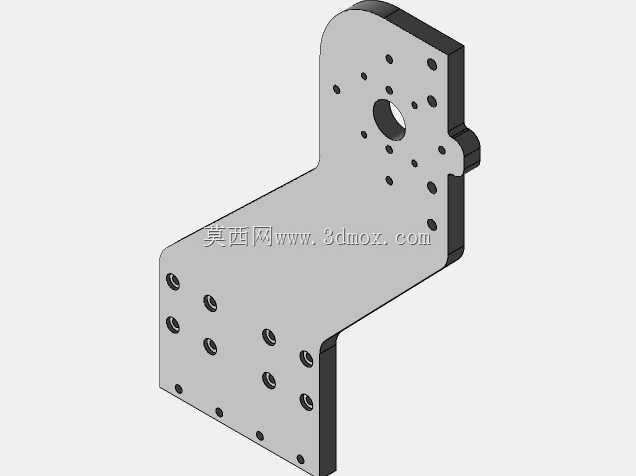

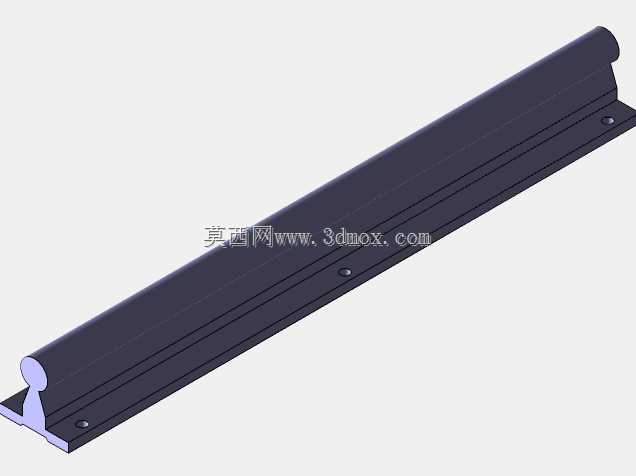

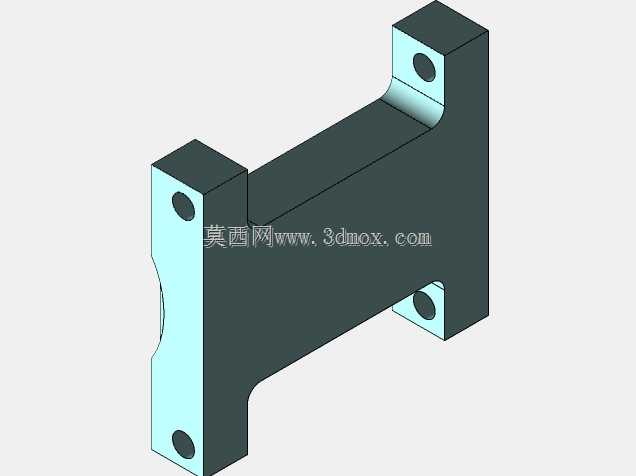

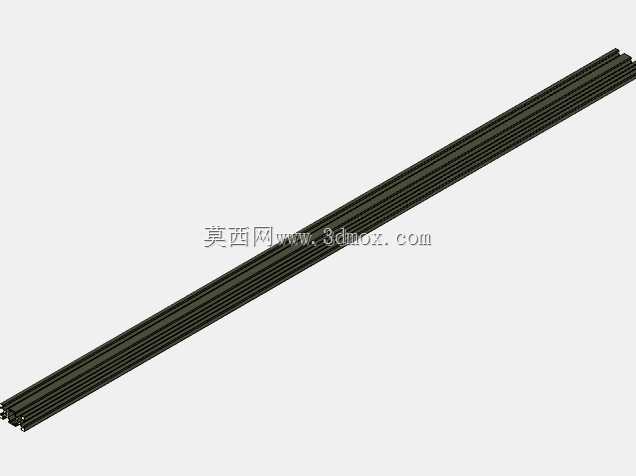

这款龙门式数控加工设备主要面向中小型加工场景，可覆盖广告标识制作、小型木工板材雕花、软金属板材铣削、工艺礼品浮雕加工等多类作业需求，适配小批量定制加工、教学实训、个人工坊生产等多种应用场景，能够替代人工完成高精度的重复切削作业，大幅降低复杂纹样加工的操作门槛。设备整体采用龙门跨坐式布局，工作台为固定式型材台面，加工过程中工件保持固定，龙门组件沿工作台长度方向做进给运动，这种布局能够在保证加工行程的前提下，有效压缩设备整体占地面积，同时降低运动部件的整体重量，提升进给运动的响应速度。设备的X轴传动布置在工作台两侧的床身基座上，采用双直线导轨搭配传动丝杠的组合，保证龙门移动过程中的平行度与承载稳定性，避免单侧受力导致的运行偏移；Y轴传动组件集成在龙门横梁上，搭载可沿横梁横向移动的滑座，负责加工幅面内的横向进给；Z轴滑枕垂直安装在Y轴滑座上，前端搭载加工主轴，可实现垂直方向的进给运动，满足不同厚度工件的吃刀深度需求。设计过程中重点考量了各轴的安装边界与运动干涉问题，两侧立式支撑臂采用倾斜加强筋结构，在减轻自身重量的同时提升结构刚性，减少高速进给过程中的结构震颤，保证加工面的光洁度；床身基座预留了多组安装孔位，既可以直接放置在水平地面使用，也可以通过膨胀螺栓固定在硬化地面上，进一步提升设备运行稳定性。工作台面采用间隔排布的型材结构，预留了通用的工件装夹槽位，可适配压板、台钳等多种装夹工具，能够快速固定不同外形的加工工件。主轴部分采用高速风冷主轴设计，可适配不同规格的雕刻刀具、铣削刀具，能够根据加工材质的不同调整转速参数，满足从木材、塑料到软铝、铜材等不同材质的切削需求。各轴的传动端均预留了驱动电机的安装定位面，可适配不同规格的伺服或步进驱动组件，方便使用者根据自身的精度需求、成本预算灵活选配驱动方案，整机的走线槽、限位开关安装位均做了集成化设计，避免运动过程中线路拖拽磨损，提升设备长期运行的可靠性。
