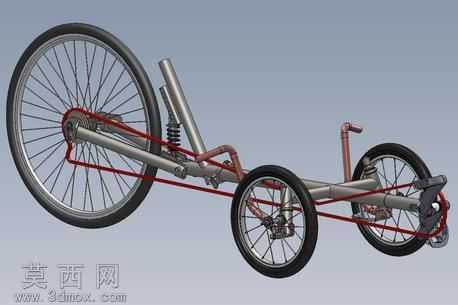

低趴卧式人力三轮代步车结构设计

该作品为低趴卧式人力三轮车的三维结构设计，建模过程中首先以人机工程学参数为核心基准，确定了躺卧姿态下的骑乘空间、踏板行程、握把操控距离等核心尺寸，确保骑乘者腿部舒展、背部有合理支撑，大幅降低传统直立骑行带来的腰背部压力。建模阶段先搭建整车的线框骨架，明确前后轮的轴距、轮距参数，采用单前轮、双后轮的三轮布局，保证低速骑行与驻车状态下的静态稳定性，避免侧翻风险。车架主体采用金属管材拼接结构，在三维软件中通过扫掠、布尔运算等命令完成管材的成型与拼接，还原了管材弯折、焊接节点的细节，车架前后段分别设置了螺旋弹簧减震结构，前减震连接前轮叉与主车架，后减震连接后轮摇臂与车架主体，可有效过滤路面颠簸带来的震动，提升骑行舒适度。轮组部分还原了钢丝辐条轮的结构细节，包含轮圈、辐条、花鼓、充气轮胎的分层结构，轮胎表面添加了防滑胎纹的细节特征，兼顾视觉真实度与结构合理性。传动部分保留了脚踏曲柄、链条传动的基础结构，将脚踏位置设置在骑乘者身体前侧，符合卧式骑行的发力姿态，操控握把设置在身体两侧，通过转向连杆连接前轮转向结构，保证转向操作的顺畅度。渲染阶段为车架金属部件赋予哑光金属材质，减震弹簧赋予亮面钢材材质，轮胎赋予黑色橡胶材质，握把、踏板等接触部件赋予防滑橡塑材质，通过环境光与方向光的搭配，清晰呈现车架的管路走向、减震的安装位置、轮组的连接关系，整体结构紧凑合理，既还原了卧式三轮车的机械美感，也清晰展现了各部件的装配逻辑，可作为休闲代步交通工具设计、非机动三轮车结构研发的参考模型，帮助设计者快速理解卧式骑乘布局的结构特点与人机设计要点。
