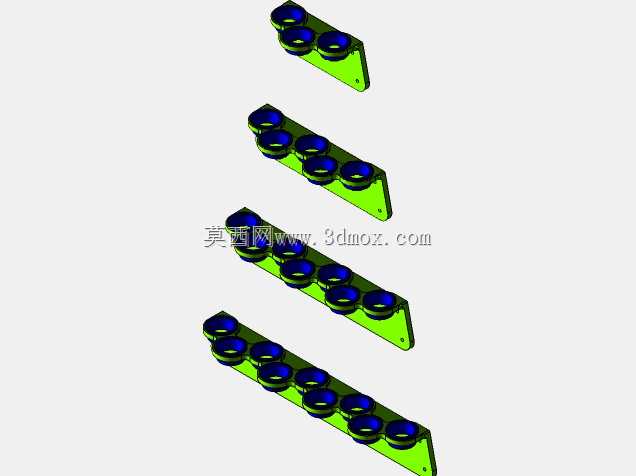

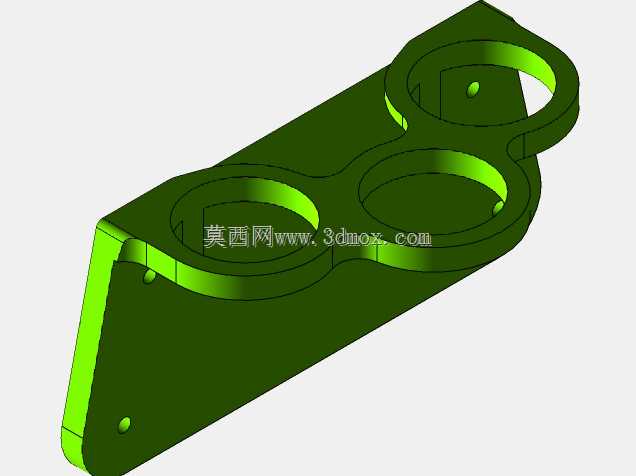

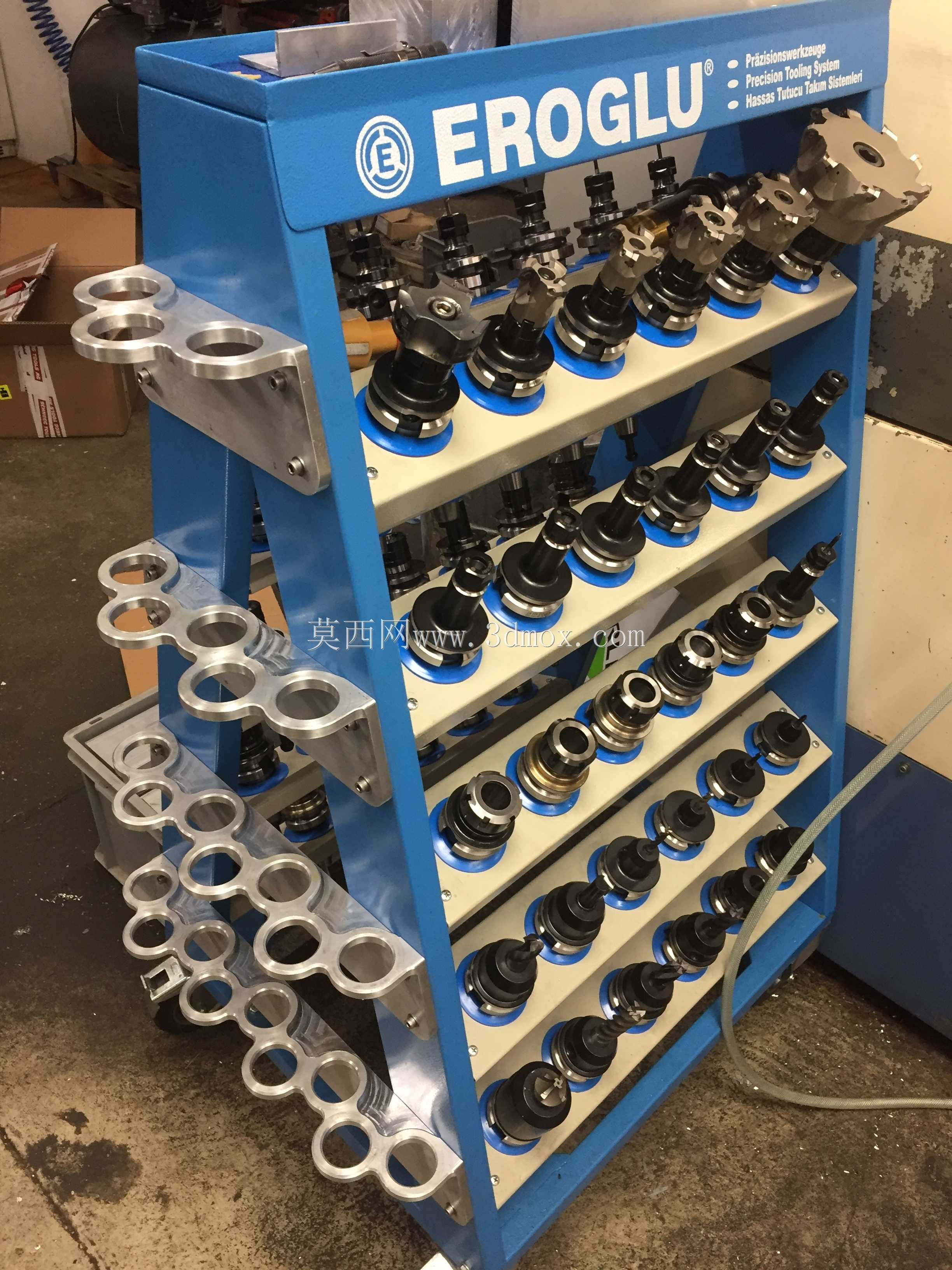

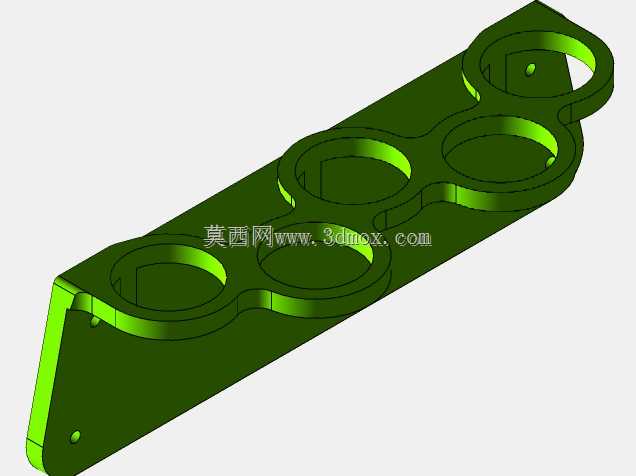

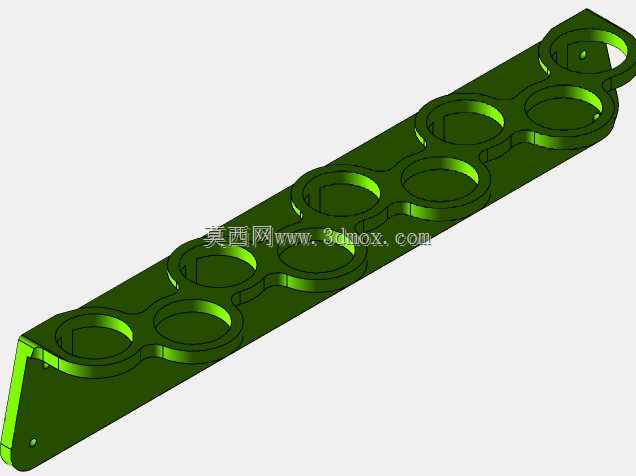

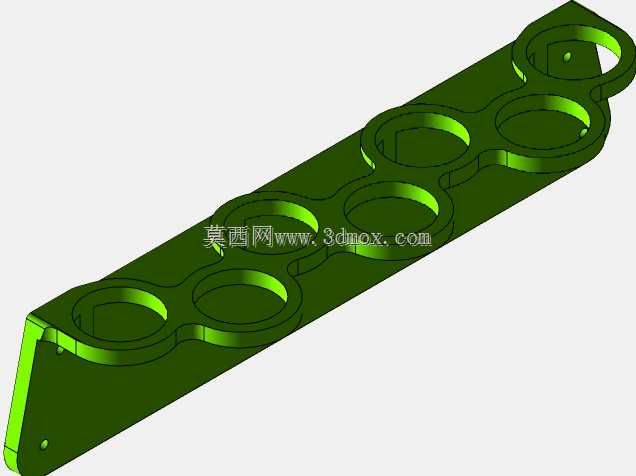

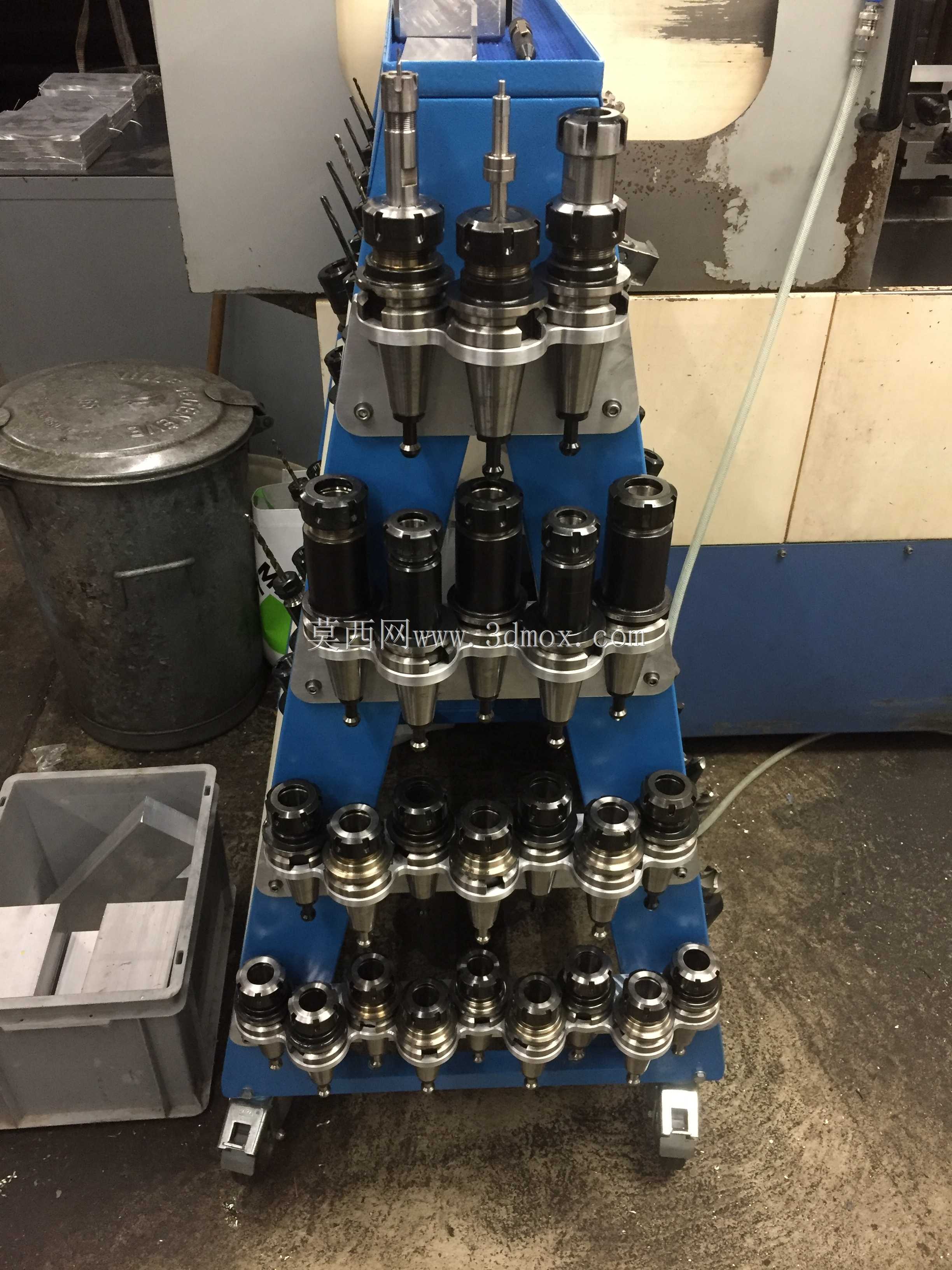

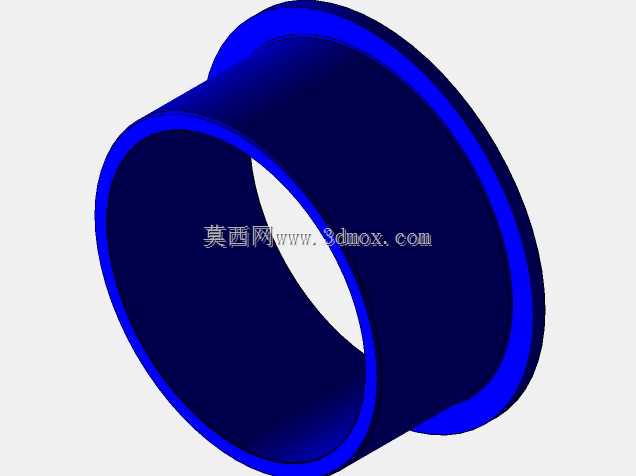

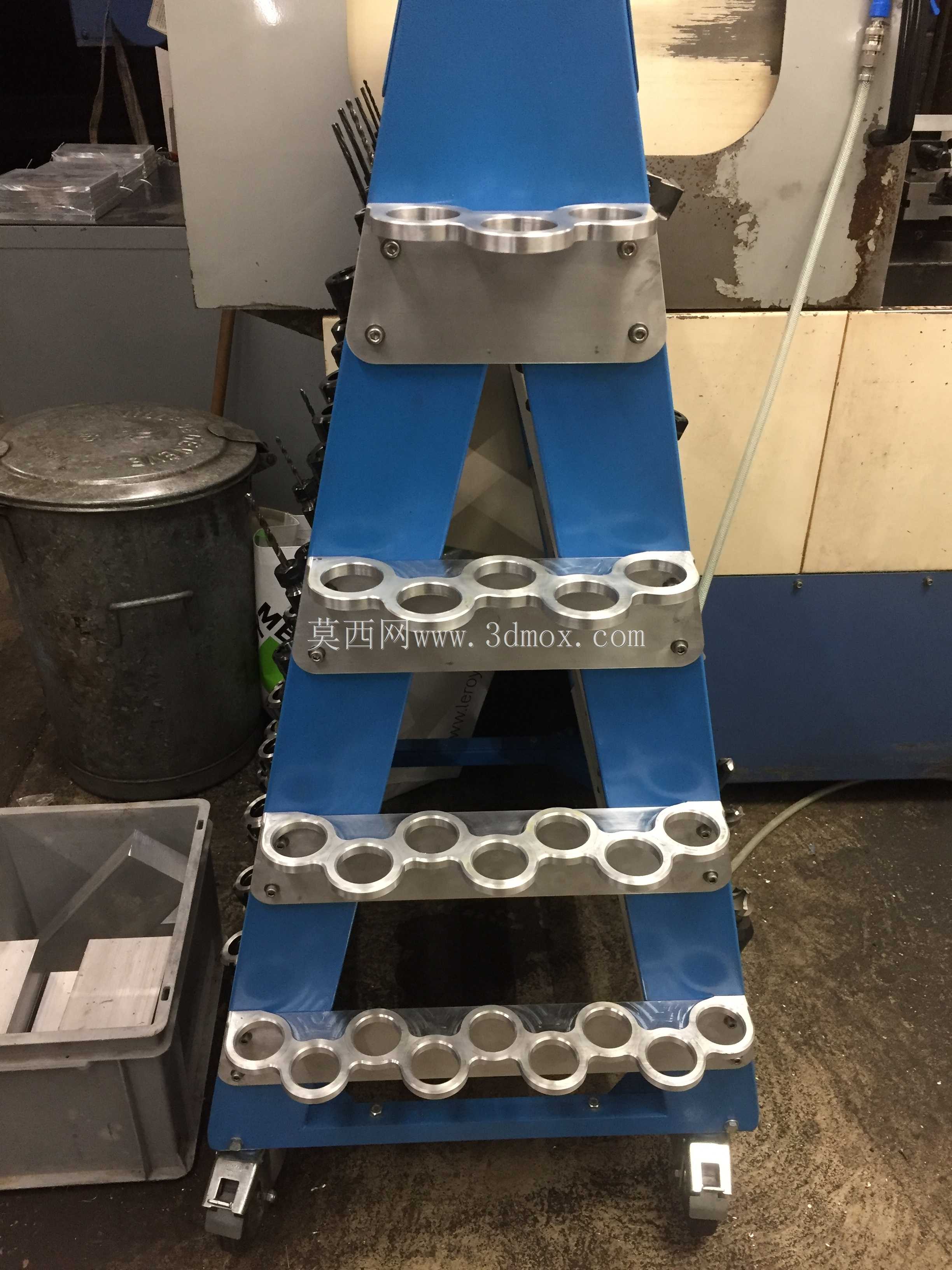

EROGGU刀架拓展24工位BT40刀座结构

机加工车间现场的BT40刀柄收纳一直是容易被忽略的效率痛点，原有ER OGLU标准刀架单侧工位不足，换班时刀柄随意堆放在操作台边缘，锥面磕碰、拉钉沾附切屑的问题每周都会出现两三次，返修刀柄锥面的成本远高于改造刀架的投入。这款拓展结构直接在原有支架的侧边加装24个BT40刀柄卡槽，没有改动原有刀架的主体承重结构，所有新增载荷都通过侧边的连接角码分散到原有支架的竖梁上，不会因为单侧负重导致支架倾斜变形。卡槽的开口尺寸做了0.2mm的公差预留，既能保证刀柄插入时不会卡滞，又能避免间隙过大导致刀柄晃动刮伤锥面，每个卡槽底部都留了排屑缺口，日常清扫时切屑和切削液会直接顺着缺口落到地面，不会积在卡槽内部腐蚀刀柄。如果是双面布置的场景，配套选用IGUS塑料导轨做滑动支撑，不需要额外加装金属滚轮，塑料导轨的自润滑特性免维护，哪怕车间里充满切削液雾气，也不会出现导轨锈蚀卡滞的问题，滑动时的噪音也比金属导轨低很多。侧边延伸的托架部分做了翻边强化，薄钢板折弯后翻边高度15mm，不用额外焊接加强筋就能承受满工位刀柄的总重量，托架表面做了喷塑处理，耐油污耐划伤，日常用柴油擦拭清洁也不会掉漆。卡槽的定位孔和支架的安装孔做了错位适配，现场安装时不需要重新在原有支架上打孔，用自攻螺丝就能直接固定，整个改造过程半小时就能完成，不需要挪动原有刀架上已经存放的刀柄，不会耽误车间正常生产。拓展后的刀架单侧就能容纳24把常用刀柄，操作工换刀时不用再往返工具柜和机床之间，单次换刀的步行距离缩短了近四米，夜班时也不会因为光线差拿错刀柄，每个卡槽的位置都对应机床刀库的刀号排序，新员工上手也能快速找到需要的刀具。塑料导轨的滑动阻尼经过调试，抽出托架时不会因为惯性突然滑出，推回时也能自动对位，不会出现托架偏斜卡住的情况，导轨两端都装了限位挡块，哪怕用力过猛推托架也不会从支架上脱落。所有外露的边角都做了圆角打磨，安装和使用过程中不会划伤操作工的手套或者手臂，连接角码的位置都藏在托架内侧，不会突出表面勾住工作服或者气管。
