PCB蚀刻用透明亚克力防护盛液装置

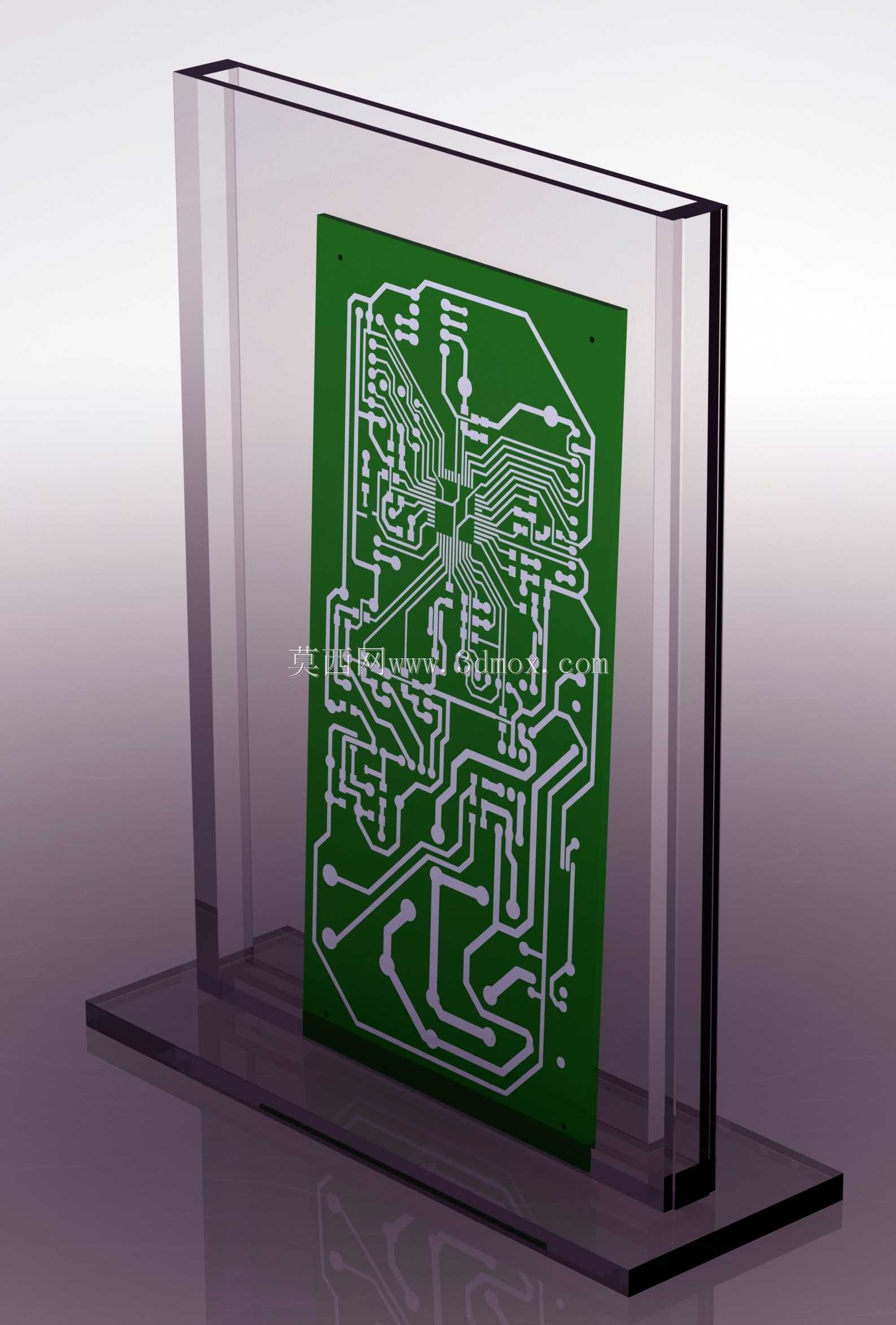

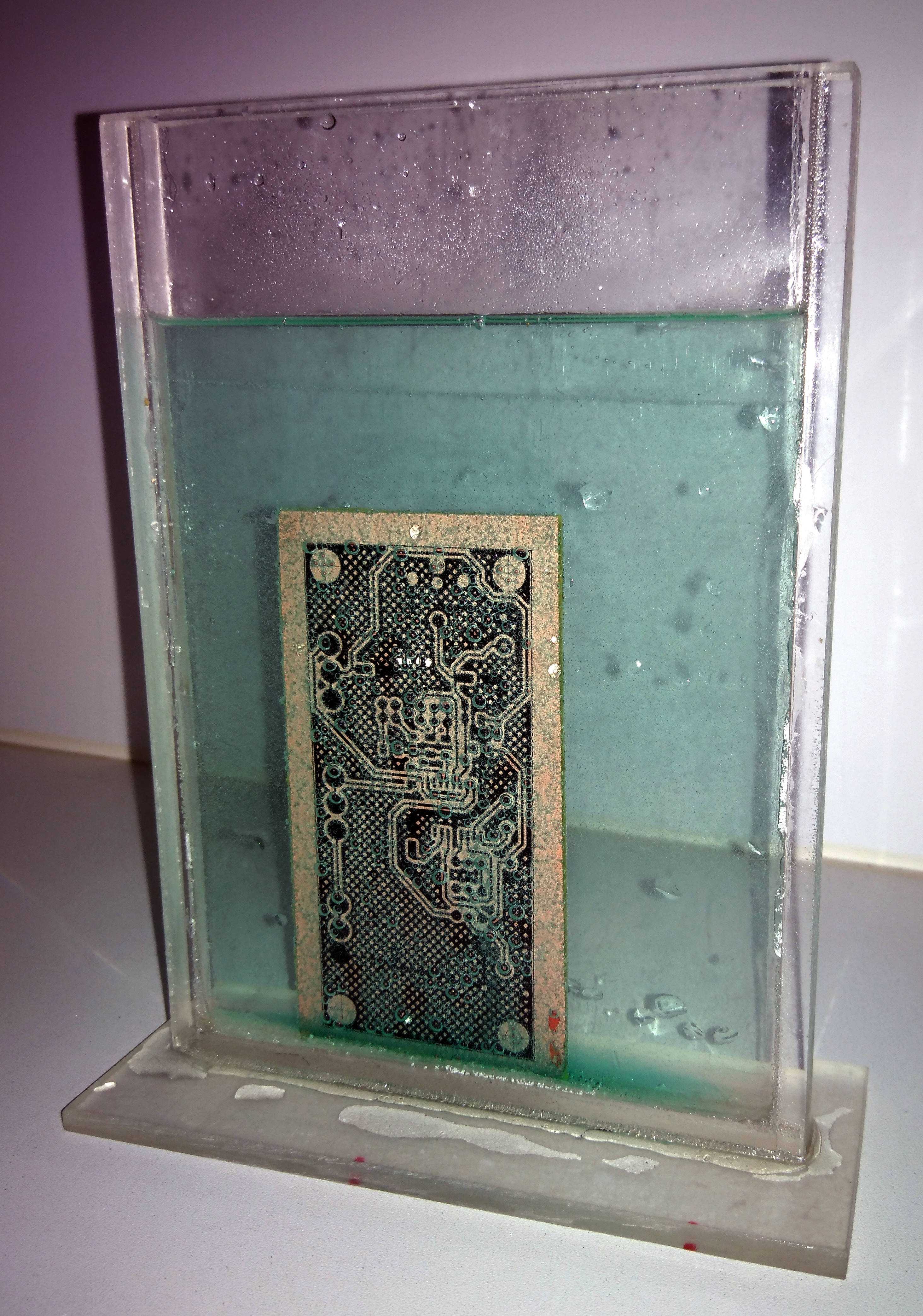

在电子爱好者小批量PCB制作、实验室电路板试样加工场景中，蚀刻环节的药液盛放与防护一直是影响操作安全性与加工精度的关键环节，这款透明亚克力盛液装置正是针对这类场景设计的专用操作工装。该装置的核心用途是承载蚀刻药液，竖直固定待加工的覆铜板，在蚀刻过程中阻挡药液飞溅，同时利用透明材质的可视特性，让操作者可以全程观察线路蚀刻的进度，避免过蚀或者蚀刻不足的问题，大幅提升小批量手工制作PCB的成品率。从功能特性来看，装置采用高透明有机玻璃作为主体材质，具备优异的耐弱酸弱碱腐蚀性能，能够适配常用的三氯化铁、过硫酸铵等常规PCB蚀刻药液，不会在反复使用过程中出现材质发白、开裂或者被药液腐蚀渗漏的问题；整体采用敞口式槽体搭配竖直支撑板的结构，槽体底部做了加厚承托设计，能够稳定承托药液与竖直放置的电路板，侧边的透明挡板高度完全覆盖常规尺寸的单面板、双面板，在晃动药液加快蚀刻速率的过程中，能够有效阻挡药液向外飞溅，保护操作者与操作台面不受药液侵蚀。在设计思路上，这款装置充分考虑了手工制作PCB的操作习惯，没有采用复杂的密封或者循环结构，整体结构简洁易加工，所有拼接处采用专用亚克力胶水无缝粘接，确保接缝处不会出现渗漏问题；槽体内部预留了足够的操作间隙，既可以放置不同厚度的覆铜板，也能容纳小型的塑料镊子用来翻动电路板，不需要额外搭配其他辅助夹具就可以完成整个蚀刻操作。从外形尺寸与安装边界来看，装置整体采用方正的立式结构，底座宽度大于槽体宽度，放置在常规操作台上不会出现侧翻问题，整体占用台面面积较小，适合个人工作台、小型实验室操作台摆放；槽体内部的有效盛液深度刚好没过常规尺寸PCB的线路区域，不需要注入过多蚀刻药液，能够减少药液的浪费，同时侧边挡板与电路板之间预留了均匀的间隙，能够让蚀刻药液在板件周围自由流动，保证线路各个位置的蚀刻速率均匀，避免出现局部蚀刻不彻底的问题。装置的边缘全部做了倒圆角打磨处理，没有尖锐的毛边，在拿取、清洗装置的过程中不会划伤操作者，使用完成后可以直接用清水冲洗残留药液，晾干后即可重复使用，维护成本极低，非常适合电子爱好者、学校电子实训课程、小型研发团队的试样加工场景使用。
