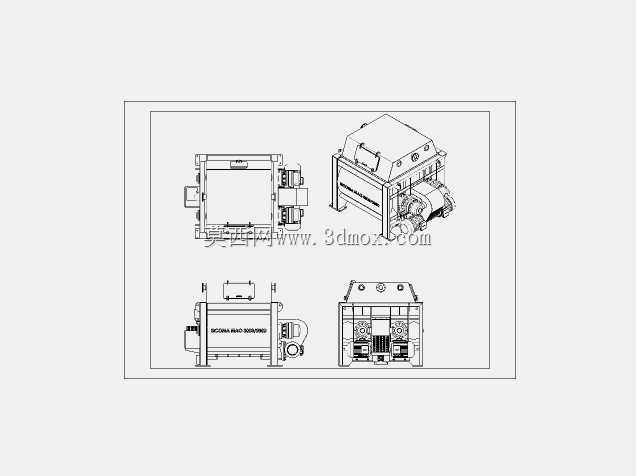

SICOMA双卧轴商混站搅拌主机结构

商混站现场最常碰到的顽疾，就是搅拌主机轴端漏浆、搅拌臂抱料、卸料门卡滞这三类问题，这套SICOMA3000/2000机型的结构设计，刚好把这几个痛点的解决方案藏在了细节里。轴端密封没有采用常规的单道浮动密封，而是做了三层组合结构，最外侧的耐磨环直接和拌缸内的浆料接触，环面做了15度的倾角，骨料滑过的时候不会卡在密封缝隙里，中间的油脂腔预留了0.3mm的溢油间隙，开机时油脂持续外溢形成油膜，既不会让浆料倒灌进轴承位，也不会因为油脂压力过大挤坏密封件。拌缸内部的衬板排布没有做整面通铺，而是沿着搅拌轴的螺旋轨迹分成了12块独立的耐磨衬板，每块衬板的固定螺栓都做了沉头内凹处理，螺栓头不会直接接触骨料冲刷，更换的时候只需要拆磨损的单块，不用整面掀衬板，现场维修能省一半的停机时间。搅拌臂的排布是反向双螺旋交错布局，相邻两个搅拌臂的相位角差45度，转动的时候不会出现搅拌死角，靠近拌缸两端的搅拌臂特意做了加长12mm的处理，端部的叶片和端板之间只留8mm间隙，端板位置不会积料抱轴，叶片的迎料面做了堆焊耐磨层的加厚处理，磨损到警戒线的时候只需要换叶片，不用整根更换搅拌臂。卸料门的转轴做了偏心设计，关门的时候门体是往拌缸内侧压紧，不是靠密封条硬挤密封，门体四周的密封条是可快速抽换的燕尾槽结构，不用拆整个卸料门就能更换磨损的胶条，门体的限位开关做了双重冗余设计，到位信号不准的时候不会触发主机启动，避免带料启动烧电机的隐患。观察口的位置特意设在了拌缸顶部两个搅拌轴的中间位置，开盖就能直接看到所有搅拌臂的磨损情况，不用爬进拌缸里检查，日常巡检的安全系数高了很多。进料口的衬板做了向下延伸的导料舌，骨料落料的时候直接砸在搅拌区，不会砸在拌缸的端板位置，减少端板的冲击磨损，也不会让粉料顺着端板缝隙飘到轴端位置。这套结构里所有的配合公差都留了现场适配的余量，搅拌臂和轴座的连接是锥面胀套锁紧，不是普通的平键连接，长期震动也不会出现键槽滚键的问题，胀套的锁紧力矩有明确的数值要求，现场安装不用反复调整间隙，装完就能保证搅拌臂的同轴度。
