多工位纸箱分拣输送包装一体机

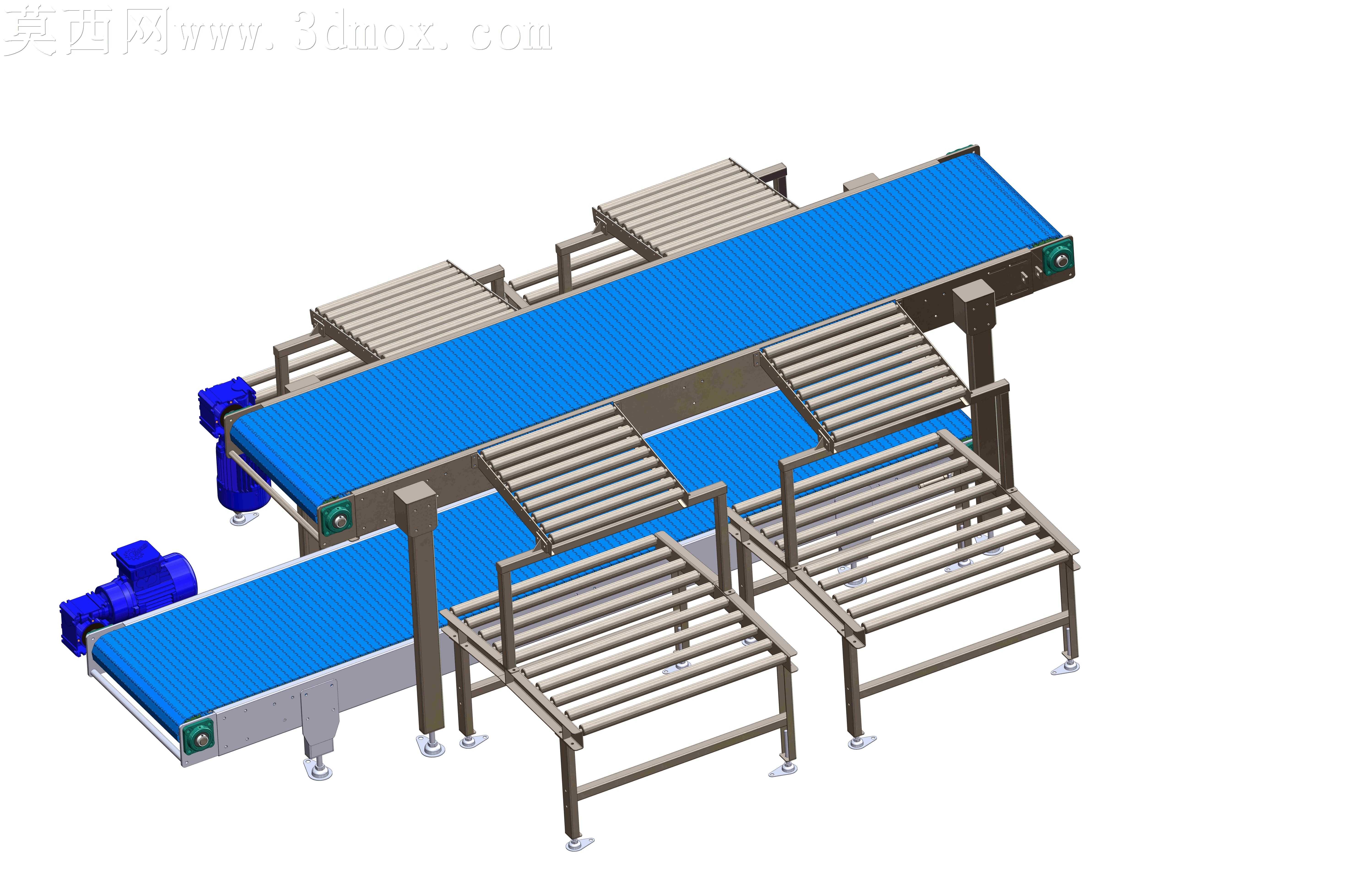

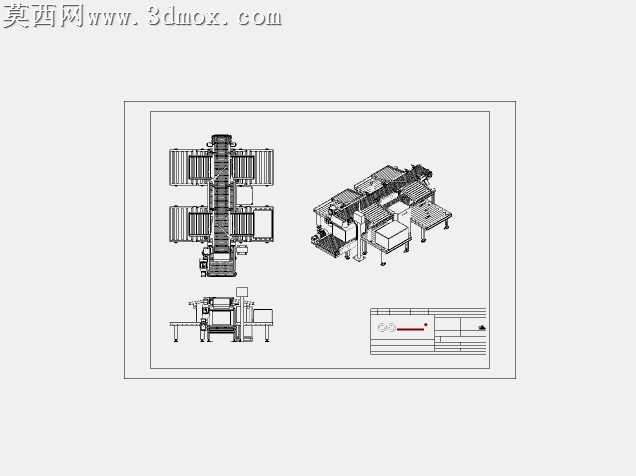

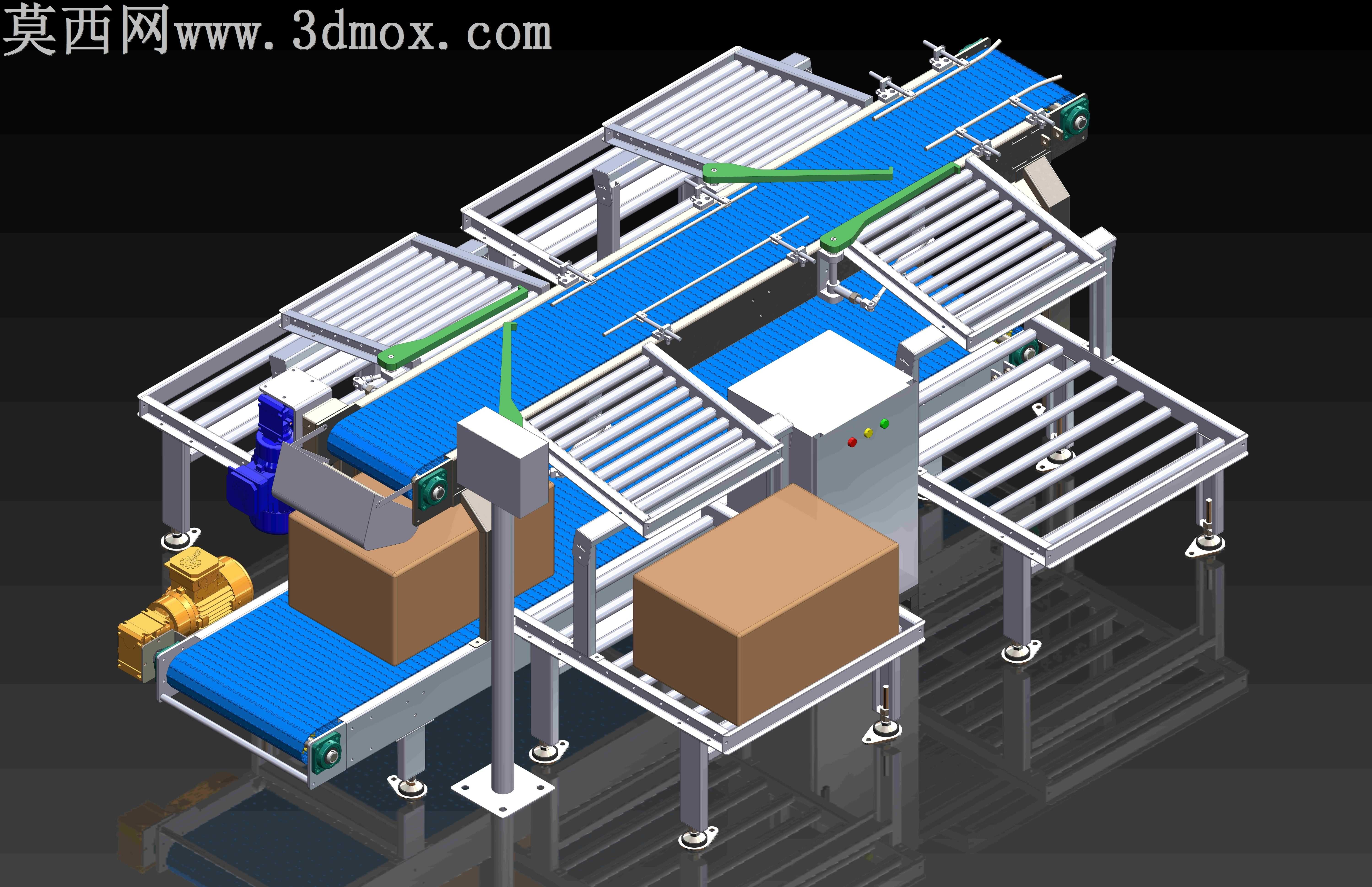

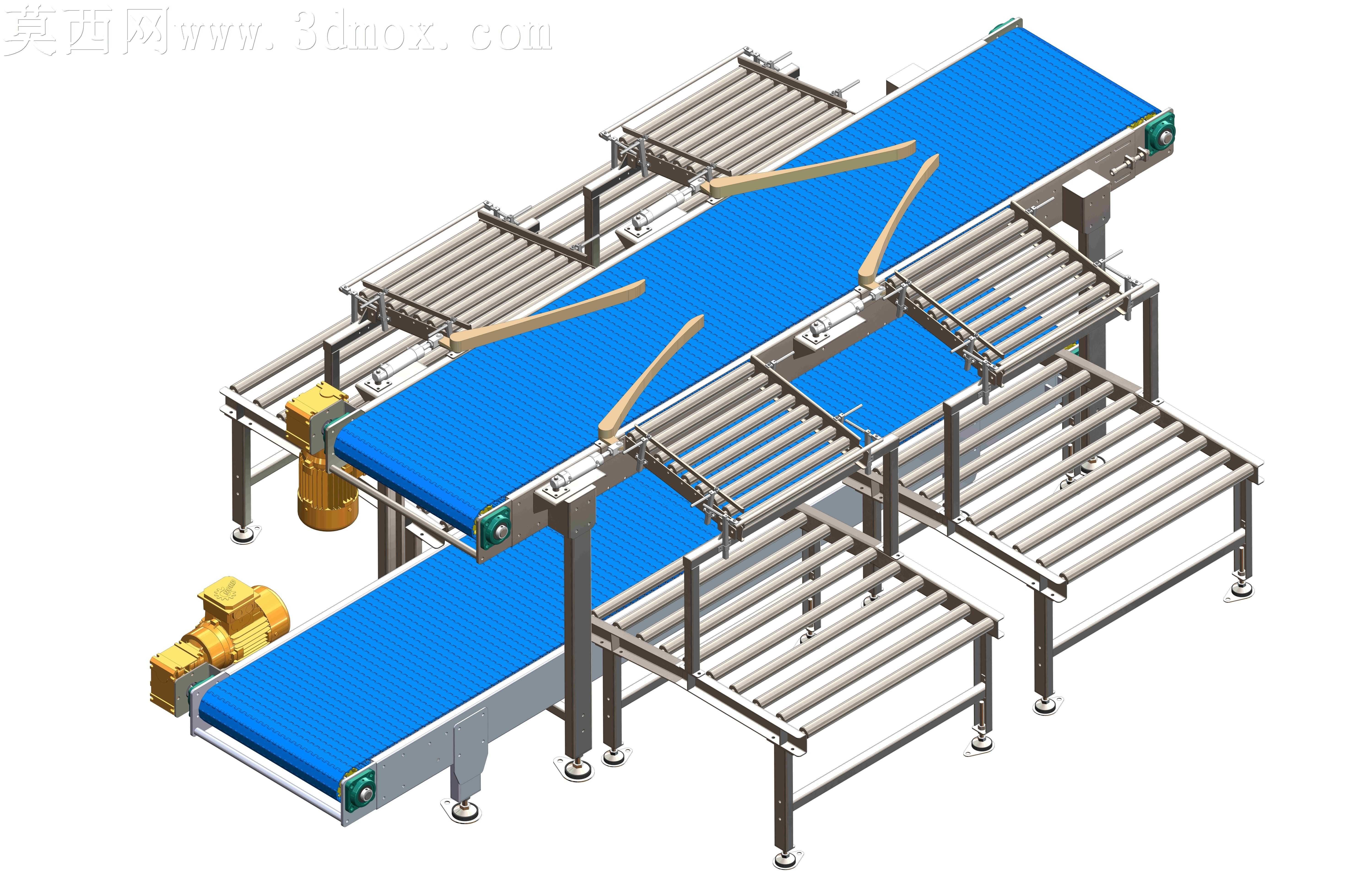

本模型为多工位纸箱分拣输送包装一体化设备，整体采用三维参数化建模完成，建模过程严格遵循机械设计规范，对设备各组成部分进行1:1等比例还原，完整呈现设备的实际装配逻辑与运行结构。模型渲染阶段采用工业级写实渲染方案，对不同材质部件进行精准的材质属性匹配：铝型材机架赋予磨砂银白金属材质，还原工业铝型材的哑光金属质感与表面细微氧化纹理；蓝色皮带输送段赋予哑光防滑橡胶材质，还原皮带表面的细微防滑纹理与柔和漫反射特性；镀锌辊筒输送段赋予亮面镀锌金属材质，呈现辊筒表面光滑的冷金属反光效果；纸箱工件赋予瓦楞纸材质，还原牛皮瓦楞纸的粗糙纸面质感与偏暖的漫反射色泽；驱动电机、电控柜等部件分别对应赋予铸铁烤漆、冷轧板喷塑的材质属性，电控柜上的控制按钮还单独赋予红、绿、黄三色透光塑料材质，提升模型的真实感与细节完成度。结构设计上，设备采用多段输送组合布局，包含主皮带输送线、多组侧向辊筒分流输送线、导向拨杆机构、驱动单元与支撑机架部分：主输送线负责承载纸箱沿主路径输送，多组可摆动的绿色导向拨杆可根据分拣指令摆动，将对应工位的纸箱导向侧向的辊筒输送线，完成纸箱的分流分拣作业，各分流辊筒线末端衔接包装工位，可直接对接后续包装工序；支撑机架全部采用工业铝型材搭配脚杯支座设计，可通过脚杯调节设备整体水平度与安装高度，适配不同车间的地面安装条件；驱动部分分别为皮带线与辊筒线配置独立的减速驱动电机，保证各段输送速度可独立调节，匹配不同分拣节拍的生产需求。设计思路围绕物流仓储后端的纸箱分拣、输送、包装连续作业需求展开，摒弃传统单一线体输送的功能局限，通过多线体组合搭配摆动导向机构，实现单条主输入线对接多工位分流输出的功能，可适配不同规格纸箱的分拣输送作业，设备整体结构紧凑，工位布局合理，无需额外增设复杂的机械手分拣结构即可完成中小规格纸箱的自动分流，有效降低设备的制造成本与维护难度，模型完整还原了各部件的装配约束关系，所有活动部件均保留了正确的运动自由度，可直接用于运动仿真演示、方案汇报展示或生产参考设计。
