立式小型带式磨削加工设备结构设计

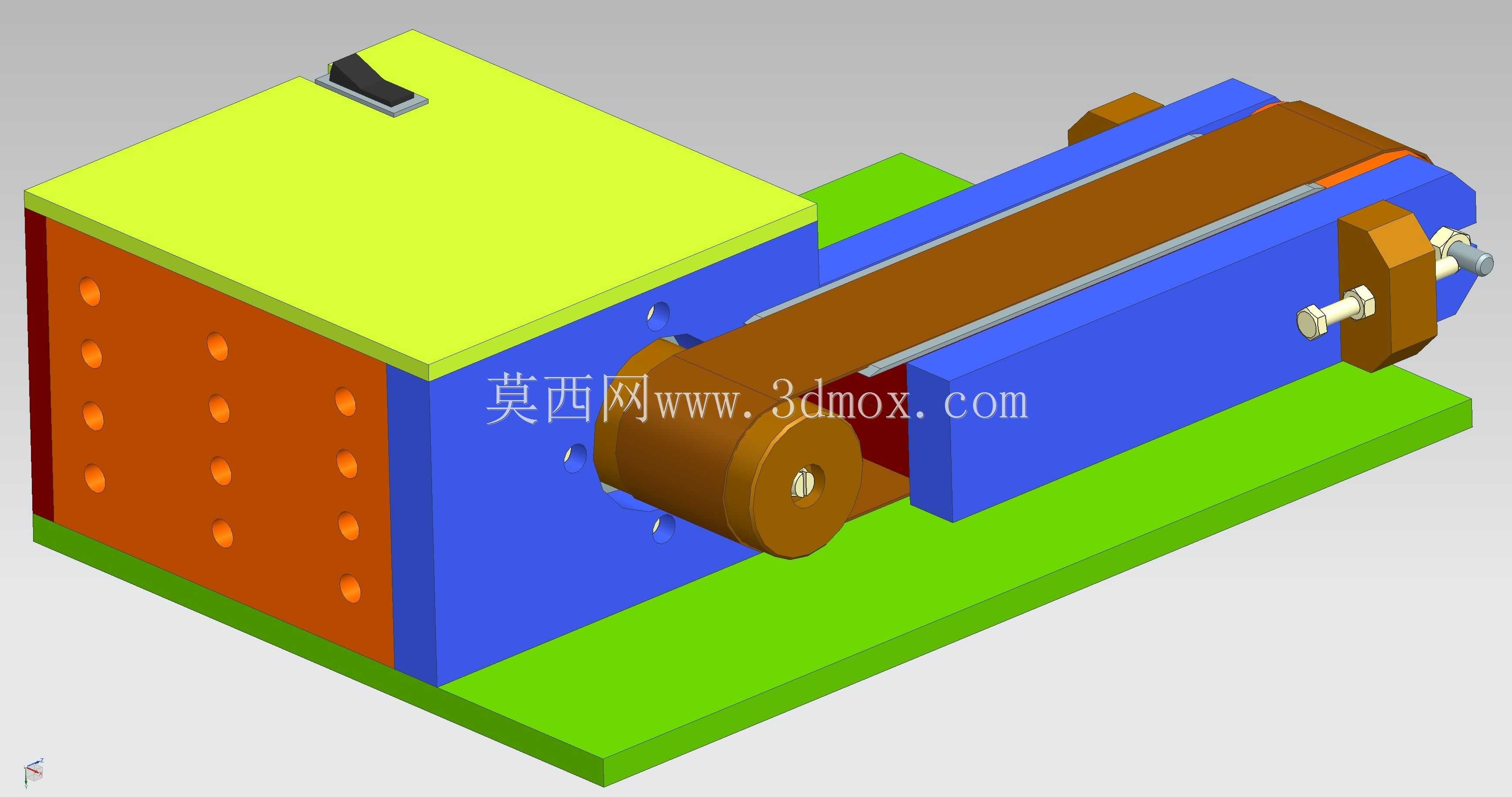

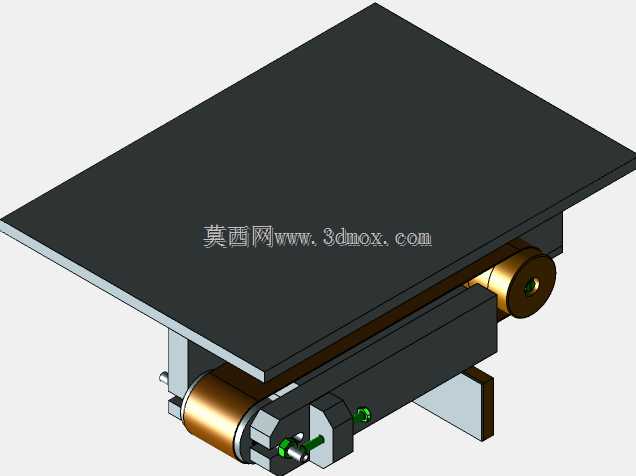

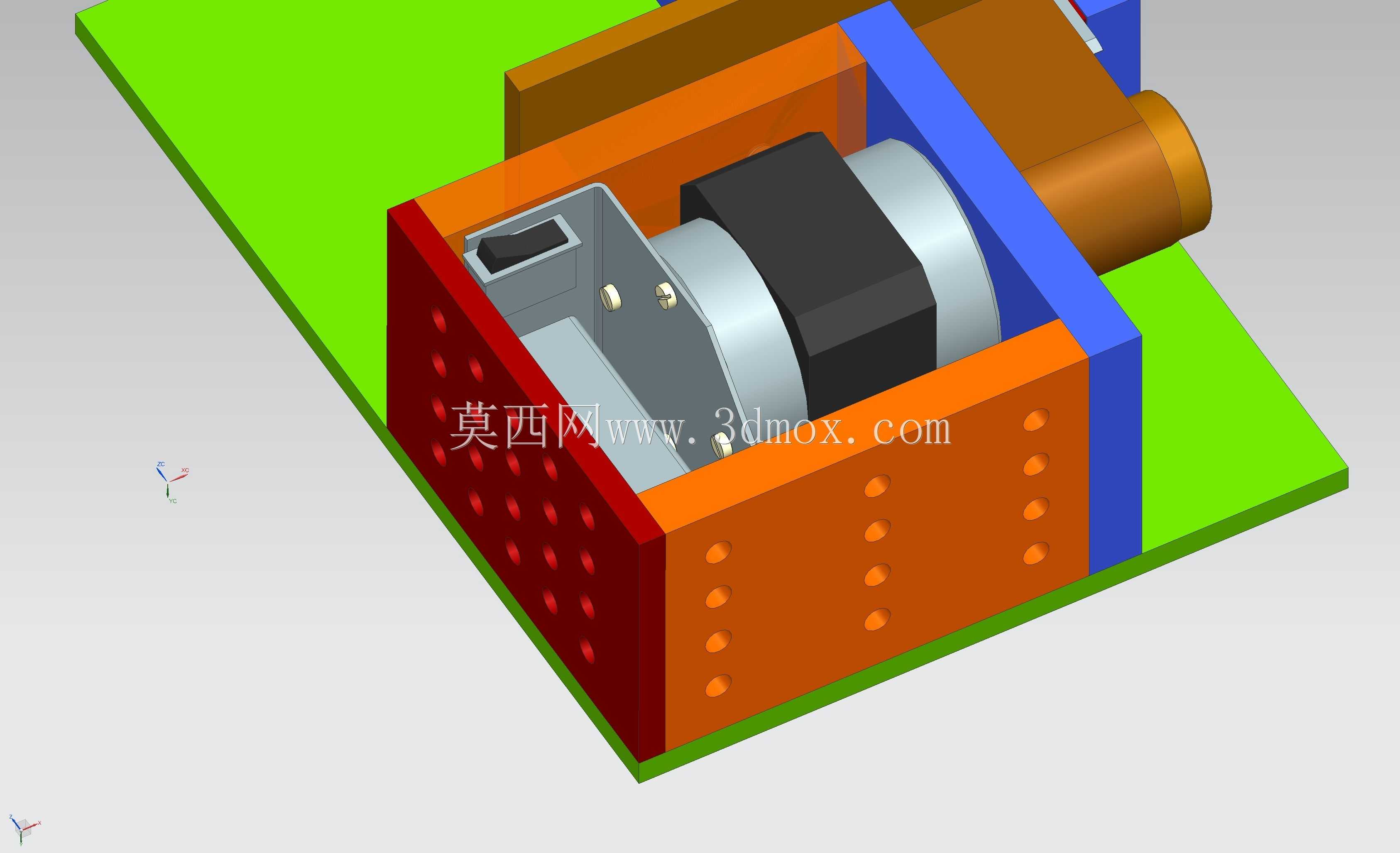

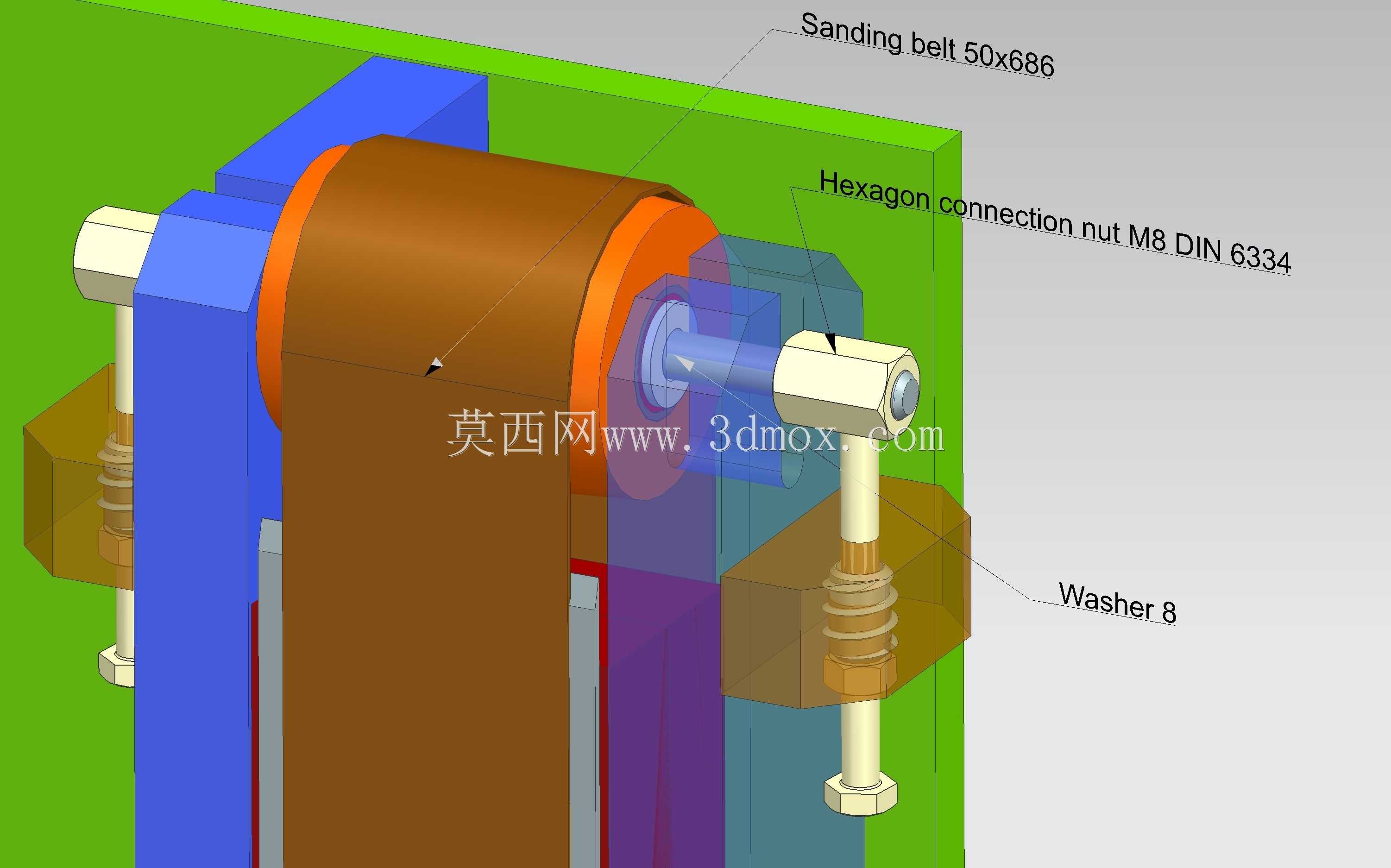

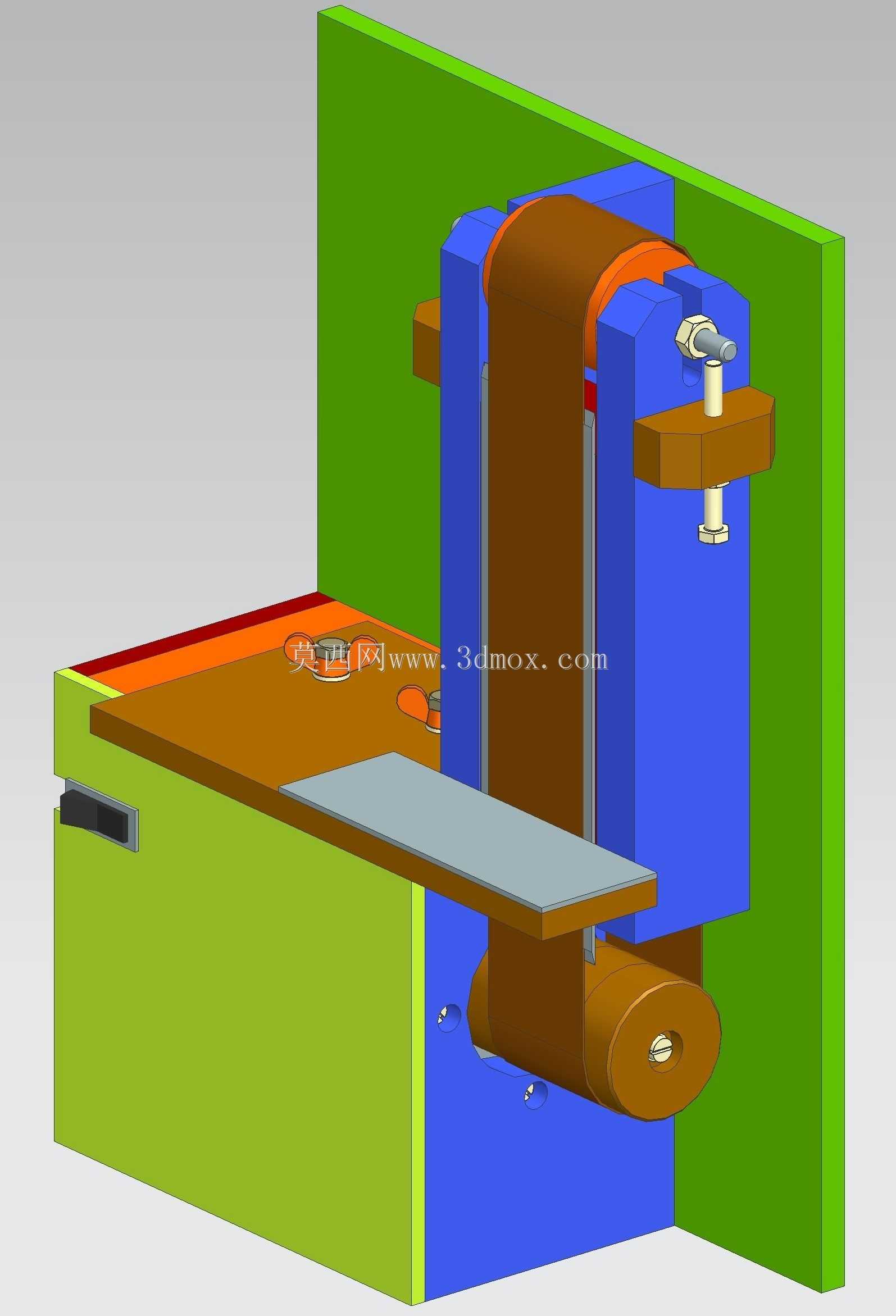

这款立式带式磨削设备主要面向小型五金加工、DIY工坊、模具修配、五金件去毛刺等作业场景，可完成金属工件平面磨削、边角倒钝、焊缝打磨、异形面修型、非金属材质表面砂光等多类加工作业，适配小批量零件加工、维修工位打磨、手工创作修型等多种使用需求，相比大型固定式磨床占用空间更小，操作灵活度更高，可适配不同工位的摆放需求。设备整体采用立式布局结构，下部为集成式柜体基座，既作为整机的承重支撑结构，也可内置驱动电机、电气控制元件、除尘接驳结构，基座上部延伸出水平工件托台，托台采用平整耐磨的金属台面设计，可承托待加工工件，托台边缘设置可调节靠位结构，方便操作人员把控工件进给的角度与位置，降低手持加工的操作难度。上部磨削单元采用立式砂带环绕结构，通过上下两个辊轮张紧环形砂带，其中下辊轮连接驱动机构提供磨削动力，上辊轮设置张紧调节机构，可根据砂带磨损情况、加工需求调整张紧力度，避免砂带运转过程中出现跑偏、打滑问题；磨削单元侧面设置可调节的工件托架，托架可沿垂直方向调整高度，也可调整倾斜角度，适配不同尺寸工件的支撑需求，操作人员可根据加工部位的不同，灵活调整托架位置，保证工件与砂带接触角度符合加工要求。设备背部设置立式防护挡板，可阻挡磨削过程中飞溅的磨屑与砂粒，避免磨屑飞溅伤及操作人员，同时挡板可作为整机的后部支撑结构，提升上部磨削单元的结构稳定性。整机安装边界紧凑，基座底部可通过螺栓固定在工作台面或地面，也可加装减震脚垫直接放置在平整工位上，无需复杂的预埋安装基础，适合小型加工场地灵活布置。设计过程中充分考虑操作的人机工程性，工件托台高度适配常规站立操作的手臂作业范围，调节结构均设置在操作人员易触及的位置，无需借助额外工具即可完成托架调整、砂带张紧度微调等日常操作；砂带工作面预留充足的操作空间，既可以完成小型零件的手持打磨，也可对较长杆件、板件的局部进行磨削加工，适配多种形态工件的加工需求。设备的驱动结构内置在基座柜体内部，可减少磨削粉尘对传动部件的侵蚀，延长设备维护周期，柜体侧面可开设除尘接口，外接工业吸尘设备即可及时抽走磨削产生的粉尘，改善作业区域的工作环境。
