工业机器人末端快换换刀装置结构

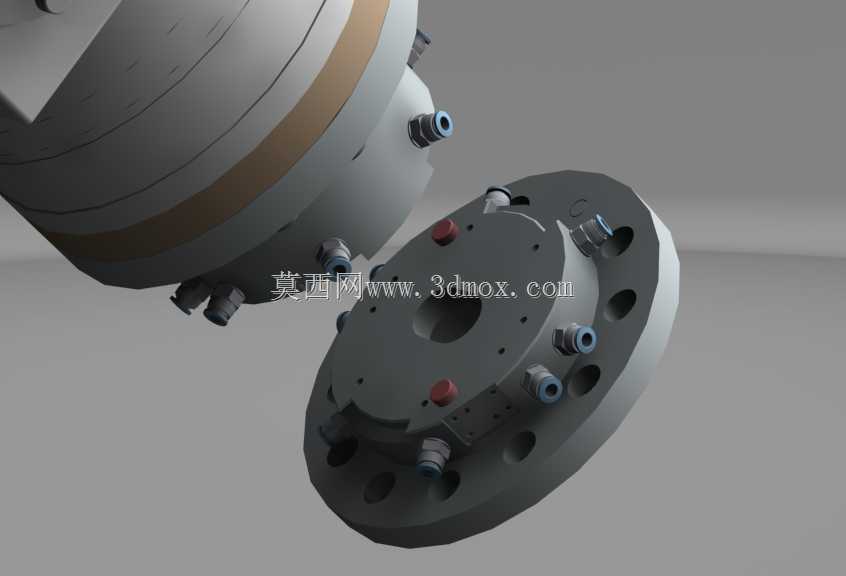

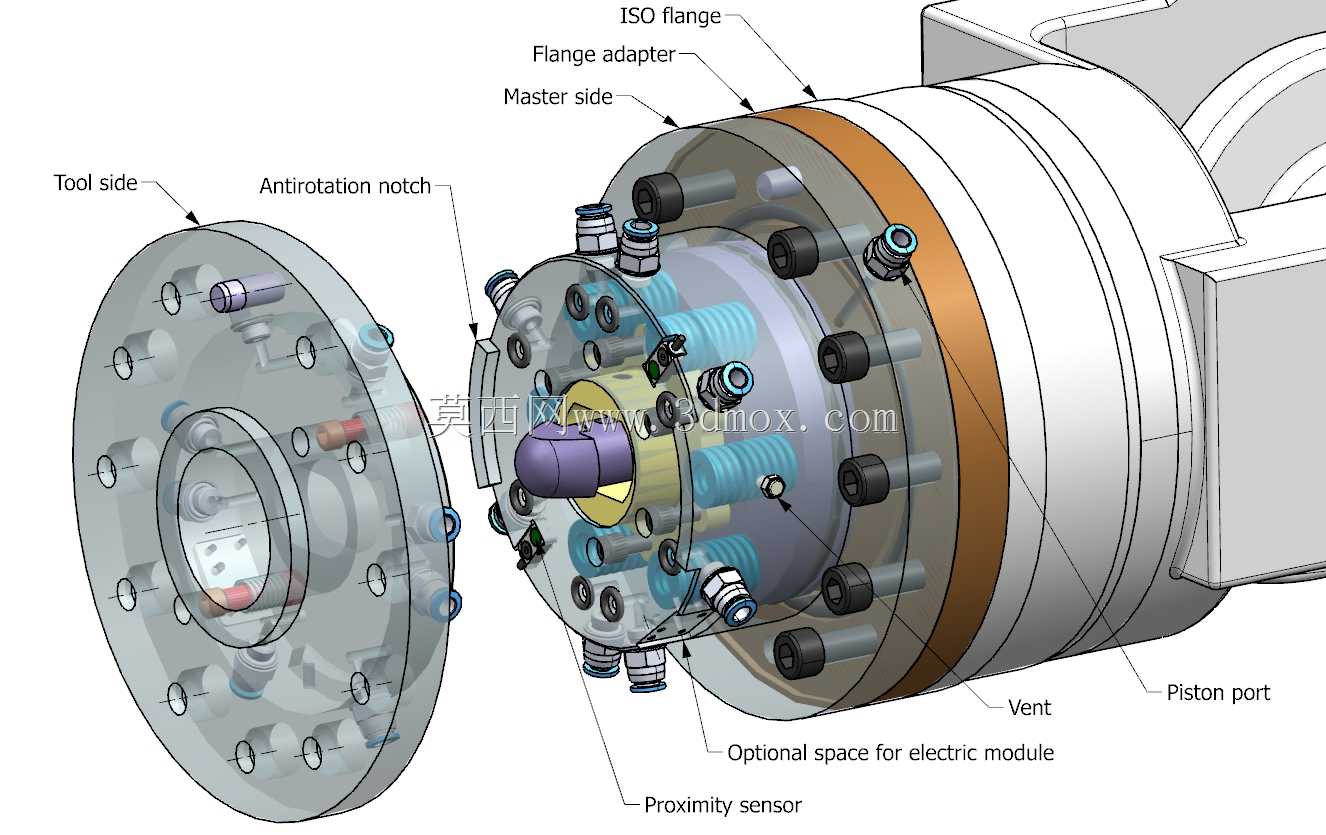

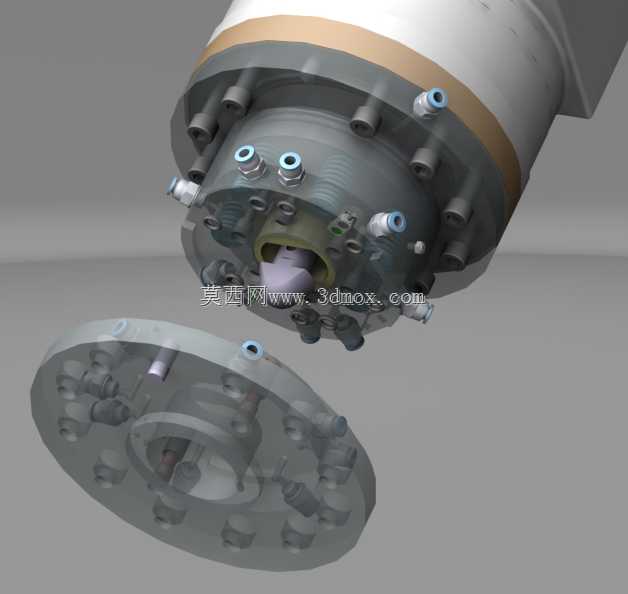

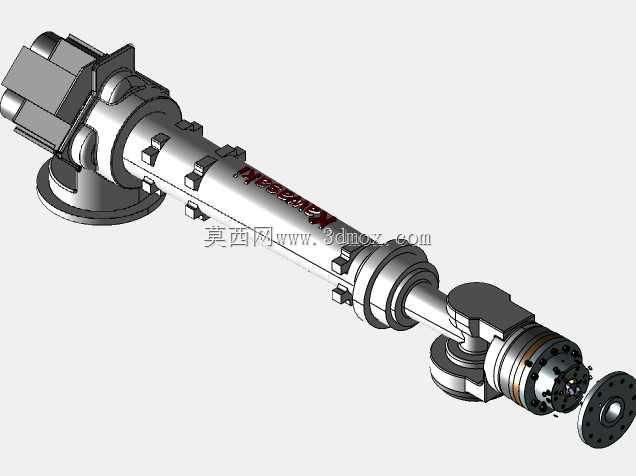

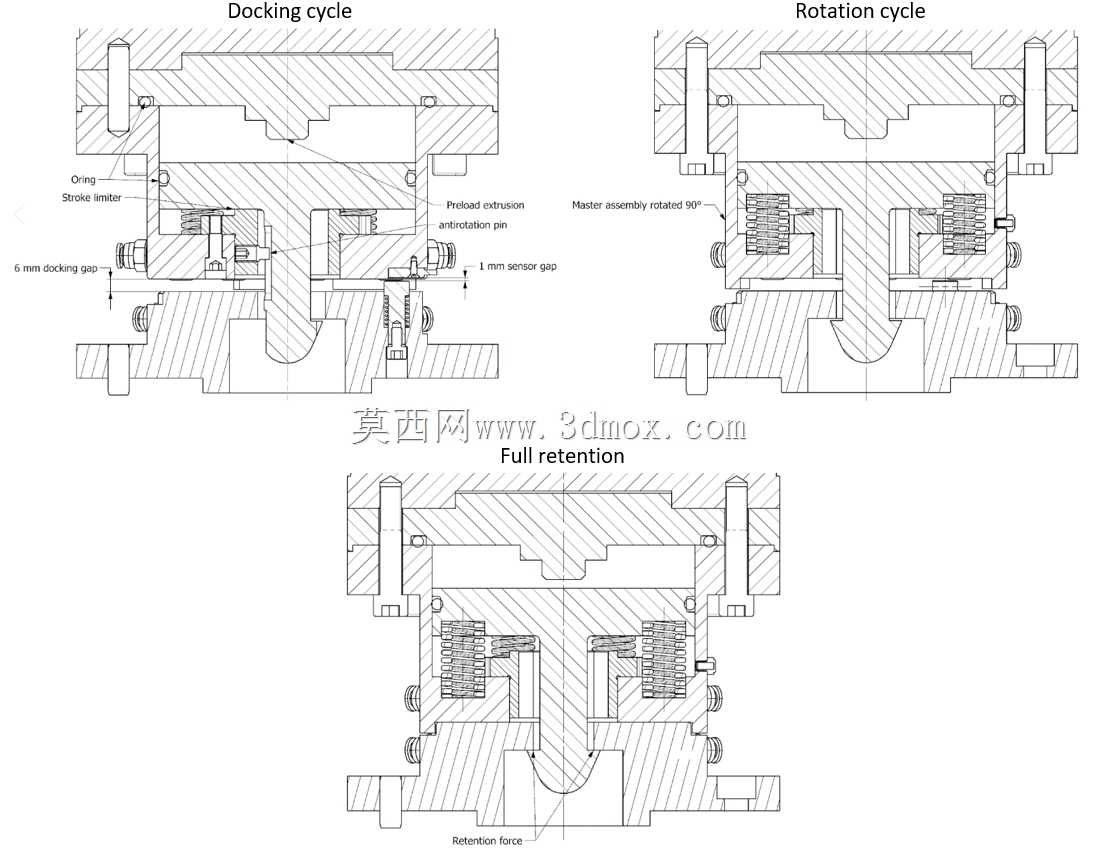

在工业自动化生产线的多工序加工、物料搬运、复合装配场景中，工业机器人往往需要根据作业需求切换不同功能的末端工具，传统人工换刀不仅耗时久、停机占比高，还存在对位偏差、装夹松动的隐患，这款机器人换刀装置正是为解决这类产线痛点设计的末端快换结构，可适配六轴工业机器人的腕部安装接口，实现工具侧的无辅助快速对接锁紧。该装置的核心用途是在机器人作业过程中，无需额外人工干预即可完成不同末端工具的可靠切换，可兼容夹持类、吸附类、加工类等多种工具侧模块，大幅压缩单工位的换刀辅助时间，提升整条产线的设备稼动率，尤其适合小批量多品种的柔性生产场景，能在不增加机器人本体数量的前提下拓展单台设备的作业覆盖范围。从功能特性来看，该换刀装置采用机械锁紧为主、气动解锁为辅的工作逻辑，日常锁紧状态下依靠内部压缩弹簧组件提供持续锁紧力，配合球凸轮锁紧机构实现主侧与工具侧的刚性接合，锁紧状态下无需持续供给气压或电信号即可保持可靠夹持，最大有效载荷可达200公斤，能满足大负载打磨、重型工件搬运等场景的受力需求；仅在解锁换刀的瞬间通入气动信号推动活塞释放锁紧钢球，即可完成工具侧的脱开与新工具的对接，既避免了气电断供导致的工具脱落风险，又降低了持续供气带来的能耗与管路布局复杂度。设计思路上，该结构优先考虑低成本与高适配性，摒弃了复杂的多通路气电集成模块带来的高成本问题，将核心功能聚焦在可靠锁紧与快速对接上，整体结构零件数量少，加工工艺性好，无需高精度特种加工设备即可完成制造，大幅降低了快换装置的采购与维护成本；初始设计适配主流200公斤负载级工业机器人的腕部法兰接口，同时预留了安装尺寸调整余量，可通过转接法兰适配不同负载等级、不同品牌的工业机器人腕部，无需对机器人本体结构做任何改造即可完成加装。从安装边界来看，装置主侧采用标准圆形法兰对接结构，法兰端面的安装孔位与对应负载级机器人的腕部输出法兰完全匹配，轴向安装长度紧凑，不会过多占用机器人末端的作业空间，工具侧同样采用标准化法兰接口，可根据不同工具的安装需求做适配调整；对接过程中依靠端面的定位销实现初定位，锁紧钢球沿导向斜面滑入锁紧槽完成刚性接合，对位公差容忍度高，即使机器人存在一定的重复定位误差也能顺利完成对接，不会出现卡滞、对接错位的问题，同时锁紧状态下接合面无明显旷量，能保证末端工具的重复定位精度，满足精密装配、高精度加工场景的精度要求。
