多自由度教学用夹持机械臂结构

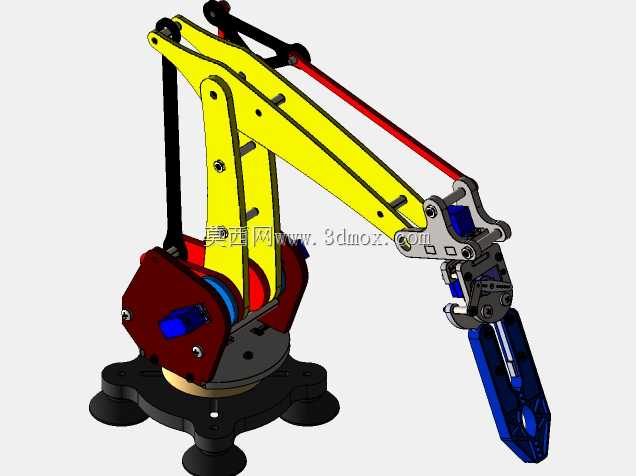

桌面级实训机械臂的关节公差控制一直是教学场景里的高频痛点，学生装配时经常因为转轴间隙过大出现臂体下垂，或是配合过紧导致转动卡滞，这套结构在转轴处做了分层限位设计，每处转动副都预留了0.02mm的垫片调整空间，既可以适配3D打印件的成型误差，也能满足金属切削加工件的高精度装配需求。底座的三个吸盘式支脚并非装饰结构，对应桌面实训台的T型槽间距做了定位优化，吸盘的连接柱做了1.5mm的退让槽，即使台面存在0.3mm以内的平面度误差，也能保证三个支脚同时贴附台面，避免臂体伸展到最大行程时出现整机倾翻的隐患。大臂与小臂的连杆采用平行四边形传动结构，红色的拉杆两端都用鱼眼接头做铰接，传动过程中不会因为臂体角度变化产生附加径向力，夹爪端的开合角度始终保持与基座平面垂直，不需要额外增加角度补偿算法就能保证夹持姿态稳定，这点对于入门级教学场景来说实用性极强，学生不需要掌握复杂的运动学解算就能直观理解连杆传动的运动逻辑。夹爪部分做了V型槽与平面夹持的双接触面设计，蓝色的爪指内侧做了0.8mm的防滑纹，既可以夹持圆形的轴类零件，也能稳定夹取方形的教学工件，爪指的连接销做了快拆结构，不需要额外工具就能更换不同形式的爪头，适配不同的实训任务需求。臂体的走线槽全部内嵌在结构内侧，红色的动力管线顺着连杆间隙排布，不会在臂体转动时出现管线剐蹭或是拉扯的问题，关节处的走线预留了15mm的活动余量，即使臂体运动到极限角度也不会扯断内部线路。底座内部的旋转支撑做了双排钢珠限位，旋转角度可以达到360度无死角，支撑面的接触压强控制在0.2MPa以内，长时间频繁转动也不会出现基座磨损松动的问题，完全满足教学场景下高频次拆装、反复调试的使用强度。
