移动式自动砌块压砖成型设备三维模型

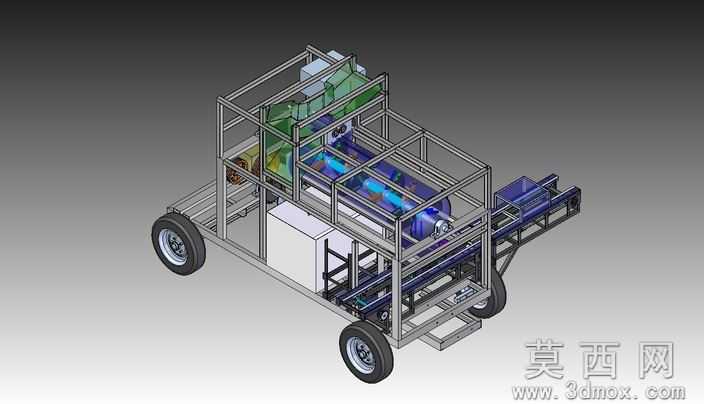

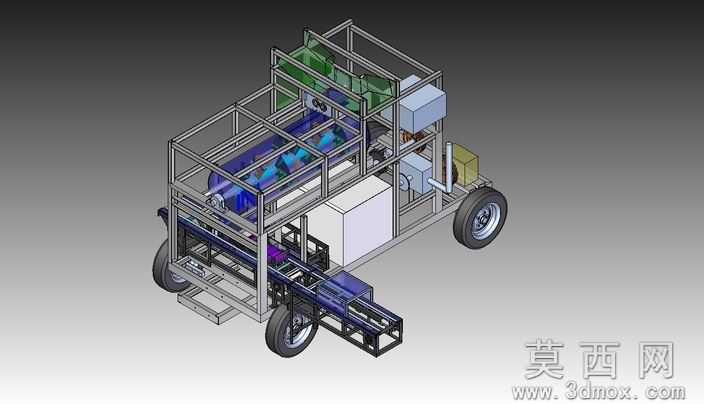

本模型为移动式自动砌块压砖成型设备的完整三维数字化模型，建模阶段严格遵循实体机械设计流程，首先依据砌块成型设备的产能指标、移动作业需求完成整体框架的草图绘制，采用自底向上的装配建模逻辑，逐一对行走轮组、机架框架、原料破碎腔体、压制成型模组、出料输送机构、电控柜体、动力传动组件进行独立零件建模，建模过程中严格校验各零件的装配干涉关系，对轴承配合位、螺栓连接孔、传动啮合间隙等关键配合尺寸做了精准约束，确保整体装配逻辑与实体设备完全一致，无结构错位或尺寸矛盾问题。

参数设计层面，模型围绕每分钟成型5块及以上砌块的产能要求完成参数匹配，设定了适配移动作业的轮距、机架离地间隙参数，对压制成型工位的模腔尺寸、压制行程、破碎辊的转速传动比、输送机构的运行速度均做了参数化定义，所有结构尺寸均参考实体量产砌块设备的行业标准设定，可直接用于方案验证或结构改型参考。

渲染材质环节，模型对不同结构部件做了差异化材质赋予：机架框架采用哑光喷塑钢材材质，行走轮胎采用黑色耐磨橡胶材质，传动部件采用镀锌金属材质，透明防护舱采用半透明聚碳酸酯材质，电控柜体采用冷轧钢板喷塑材质，输送皮带采用深色耐磨橡胶材质，渲染后可清晰区分各功能模块，直观呈现设备的真实外观质感。

结构原理上，该设备为可移动作业的一体式砌块成型装备，集成原料破碎、压制成型、出料输送全流程功能：作业时土壤等原料投入破碎机构完成粉碎处理，经输送结构送入成型模腔，通过压制成型模组完成砌块压制成型，成型后的砌块经出料输送机构送出设备，整机搭载行走轮组可灵活转场作业，无需固定安装基础，适配分散式建材生产作业场景，全流程可实现自动化运行，降低人工操作强度。

软件兼容方面，模型提供Solid Edge ST2格式源文件，同时附带效果图等配套文件，可被SolidWorks、UG、Pro/E等主流三维机械设计软件直接打开编辑，支持导入各类CAE仿真软件完成结构强度校核、运动仿真分析，也可导出通用STEP、IGS格式用于跨平台协作，适配不同设计人员的软件使用习惯。

研发教学应用层面，该模型可作为建材机械研发阶段的方案验证载体，帮助设计人员快速完成设备结构改型、产能优化的虚拟验证，缩短实体样机的研发周期、降低试制成本；同时也可作为机械设计、建材装备相关专业的教学案例，用于讲解一体式成型设备的结构组成、自动化作业流程、移动作业装备的设计要点，帮助学习者掌握非标自动化设备的装配设计逻辑与工程化设计思路，也可用于企业的产品展示、方案汇报场景，直观呈现设备的功能与结构特点。
