双轴撕碎式碎纸设备结构设计

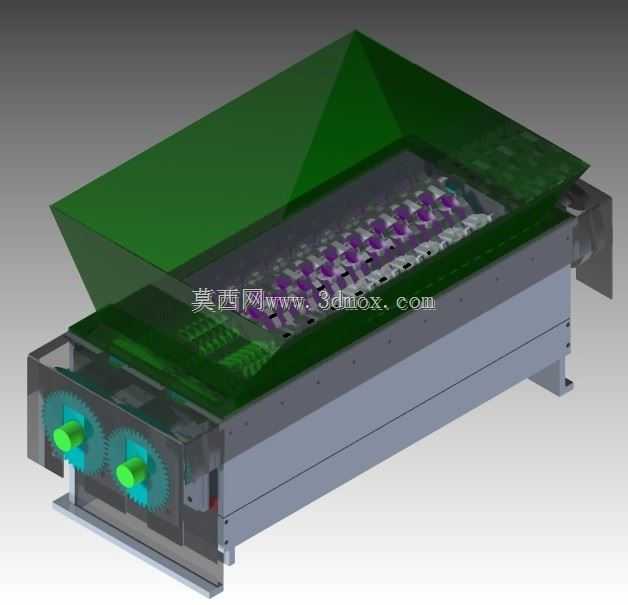

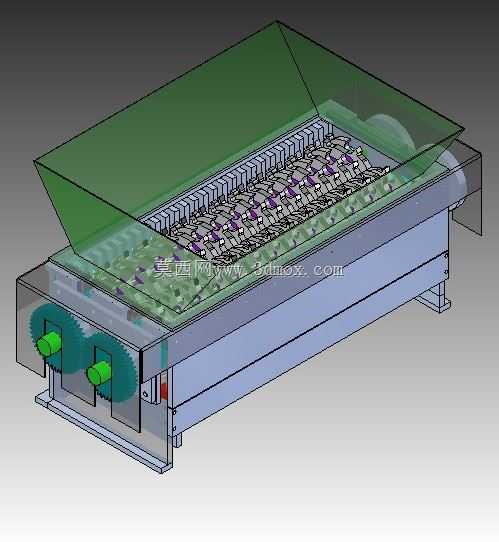

　　这款碎纸设备的三维结构设计，核心针对办公场景大批量涉密文档销毁、工业生产边角纸质废料减容处理的实际需求打造，区别于小型桌面碎纸机的低负荷设计，整体采用卧式双轴平行排布的撕碎结构，可适配连续化的物料进料作业。设备顶部设置大倾角扩口式进料料斗，料斗侧壁采用倾斜导料设计，进料口宽度覆盖整个撕碎辊组的作业幅宽，可承接整摞文档、成卷包装纸类废料的直接投入，无需提前拆分整理，大幅降低上料作业的人工操作强度。设备核心的撕碎作业单元，采用两组相向转动的刀轴结构，每根刀轴上交错排布多片异形撕碎动刀，动刀之间设置定刀隔套，刀齿啮合间隙经过精准校核，既能够保证纸质物料被充分撕扯剪切为细小碎段，又避免间隙过小导致的卡滞、负载骤升问题；

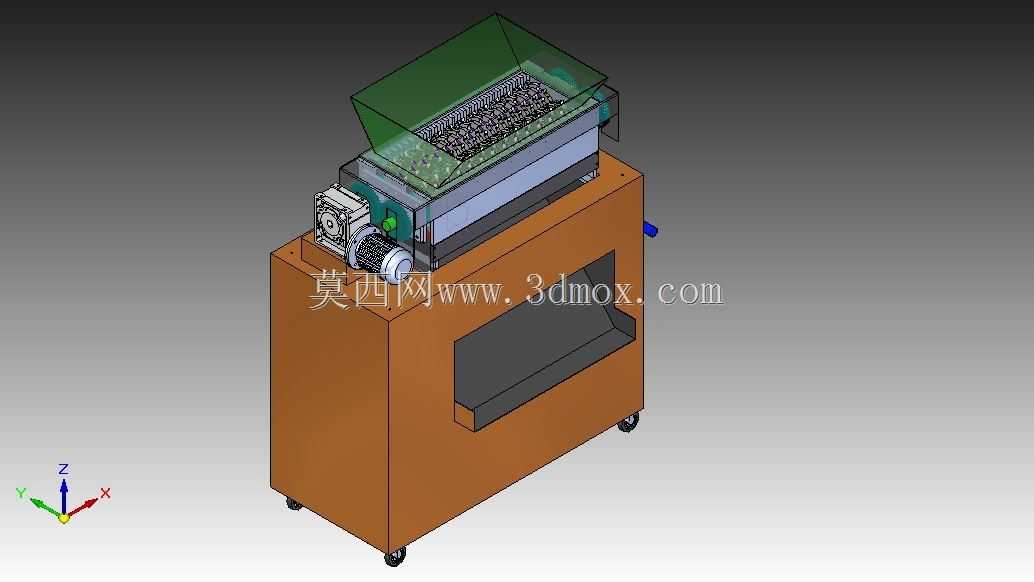

　　刀轴两端采用重载轴承座支撑，轴承座与机架主体采用螺栓刚性连接，可承受撕碎作业过程中的交变冲击载荷，保障长时间连续运行的结构稳定性。设备下部为一体式焊接机架，机架采用型钢拼焊成型，底部设置可调式支撑脚，可根据安装地面的平整度调整设备水平度，安装时需预留设备两侧传动端的检修空间，保障齿轮传动副、驱动单元的日常维护操作可达性；设备驱动端布置在机架侧部，采用齿轮啮合传动实现两轴的同步反向转动，传动齿轮外侧设置可拆卸式安全防护罩，既避免作业过程中异物卷入传动部件，也可降低传动过程的噪音外传。从实际应用场景来看，该设备不仅可处理普通办公纸张，对于夹带订书钉、回形针的文档也可直接进行撕碎作业，无需提前分拣金属小件，适配涉密单位集中文档销毁、

　　印刷企业纸边废料回收预处理、包装车间废纸料减容存放等多场景的使用需求；设计过程中对刀轴的受力变形量做了有限元校核，确保满负荷进料状态下刀轴挠度处于允许范围内，避免动刀与定刀发生干涉剐蹭，同时料斗部分采用半透明防护结构设计，作业过程中可直观观察内部物料的撕碎进度，也可防止物料飞溅造成安全隐患。设备整体的安装边界需考虑进料高度与出料输送的衔接，机架底部可配套出料输送带，将撕碎后的碎料直接输送至收集容器，实现连续化的碎料处理作业，减少人工接料的频次。
