单平台双剪叉式高空作业升降平台结构

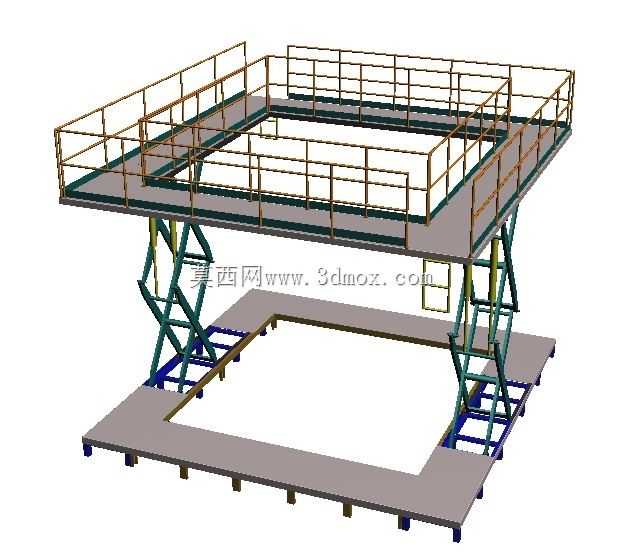

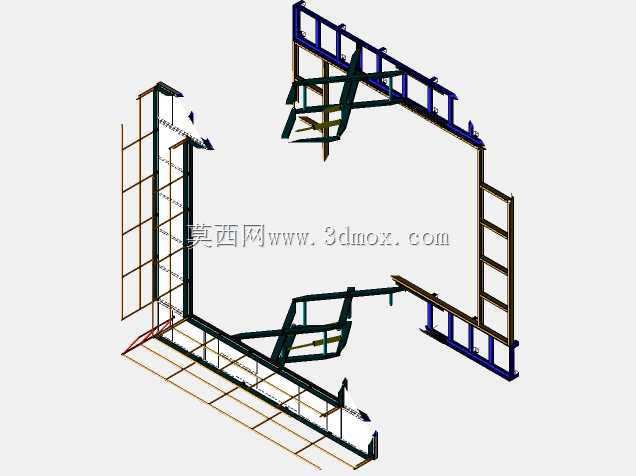

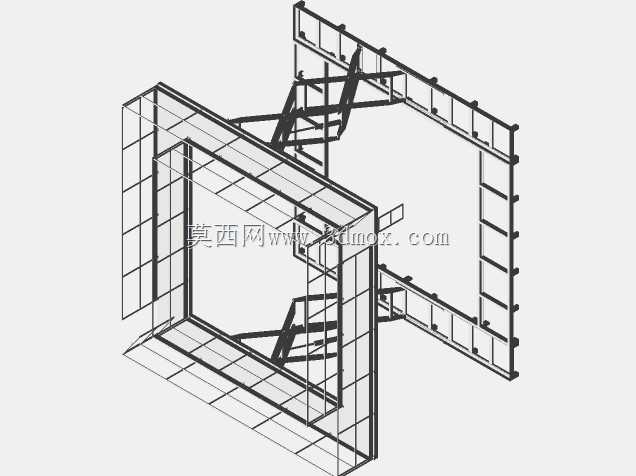

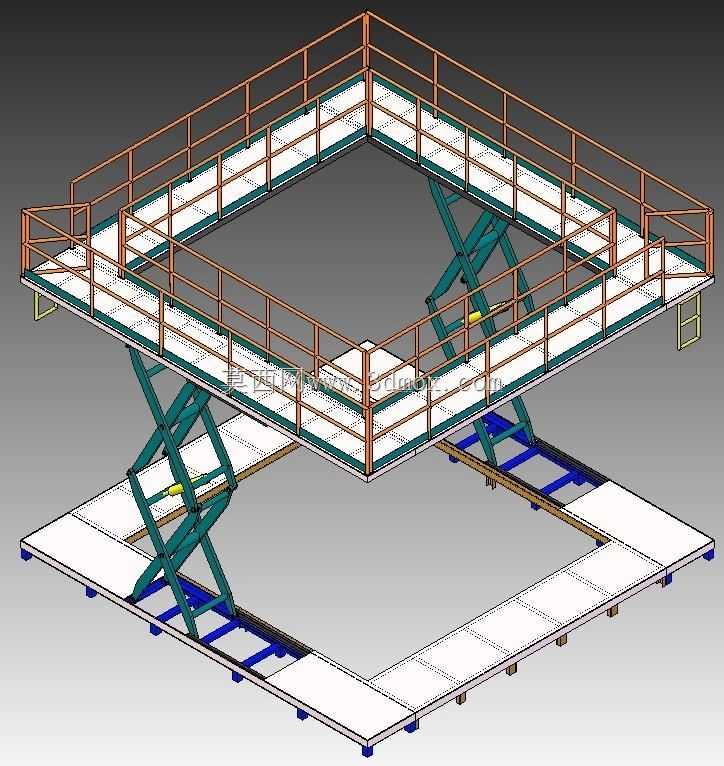

　　这款单平台双剪叉式升降结构，主要面向厂房内固定工位的高空物料转运、设备检修作业场景设计，区别于常规单剪叉升降设备，双组交叉剪臂的布置形式能在同等升降行程下获得更优的平台稳定性，尤其适配大尺寸中空作业面的使用需求。从结构设计逻辑来看，平台采用回字形中空台面布局，四周设置连续式防护栏杆，栏杆高度符合工业作业平台的安全防护要求，台面铺设有防滑承重面板，边缘做了防磕碰倒角处理，中空区域可避让垂直贯穿的管线、立柱类结构，适配生产线旁跨工位的垂直输送需求，避免常规整面平台无法避让固定构筑物的问题。底部采用双轨道式安装基座，基座通过地脚螺栓与地面预埋结构固定，剪臂下端的行走轮嵌入基座导轨内，升降过程中剪臂沿导轨做水平方向的位移补偿，

　　抵消剪叉机构伸缩带来的水平方向尺寸变化，保证升降动作的顺畅无卡滞。两组剪叉臂对称布置在平台两侧，臂体采用高强度矩形型钢焊接成型，铰接点处配置自润滑轴承，减少长期往复升降带来的铰接磨损，驱动单元采用卧式液压油缸布置，油缸两端分别铰接在上下两组剪臂的中间铰接点位置，相比底部直顶的布置形式，能获得更均匀的受力分布，降低单组臂体的负载应力。设备的安装边界需要提前核算地面承载能力，基座的铺设范围要大于平台完全降下时的水平投影尺寸，预留足够的检修操作空间，平台升至最高位时，四周要留出不小于半米的安全操作距离，避免与周边固定设备发生干涉。实际使用中，这类升降结构常应用在汽车制造焊装车间的跨层作业、仓储物流的高位理货、大型设备的外围检修维护场景，

　　双剪叉的结构形式让平台在升至最高作业高度时，侧向晃动量远小于单剪叉结构，操作人员在平台上作业时的稳定性更好，回字形的台面设计也能让作业人员围绕中空区域的设备开展全方位操作，无需反复调整平台位置。设计过程中对剪臂的受力做了多工况校核，覆盖偏载、满载、动态升降等不同工况下的臂体变形量，铰接点的销轴采用调质处理的合金结构钢，保证长期交变载荷下的结构强度，防护栏杆的横杆间距、踢脚板高度都符合工业作业平台的安全规范，避免工具或物料从平台边缘坠落。
