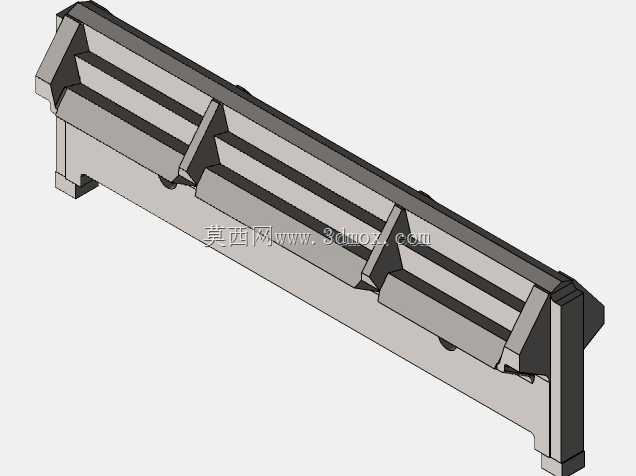

2米宽幅双转子锤式破碎设备结构设计

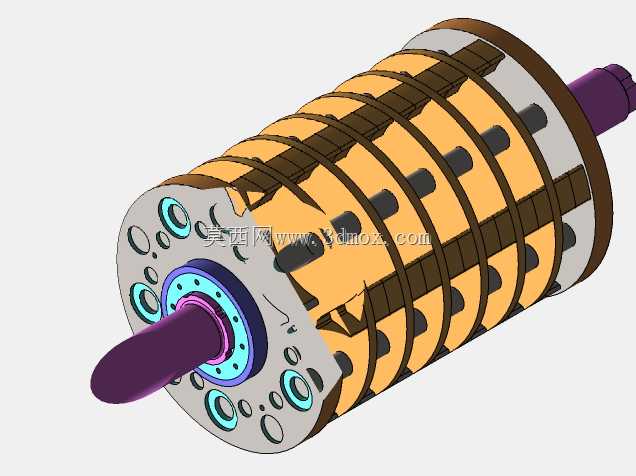

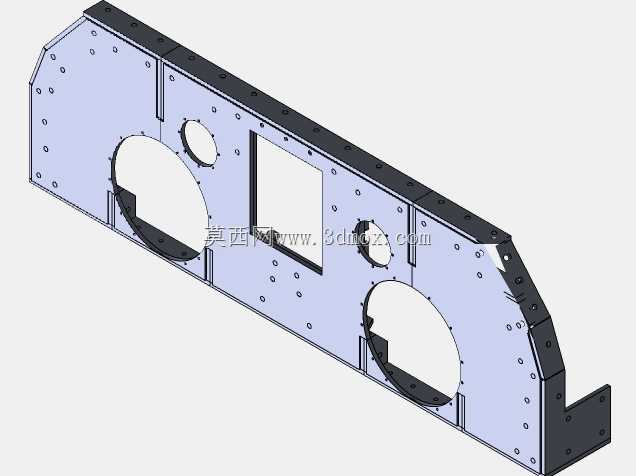

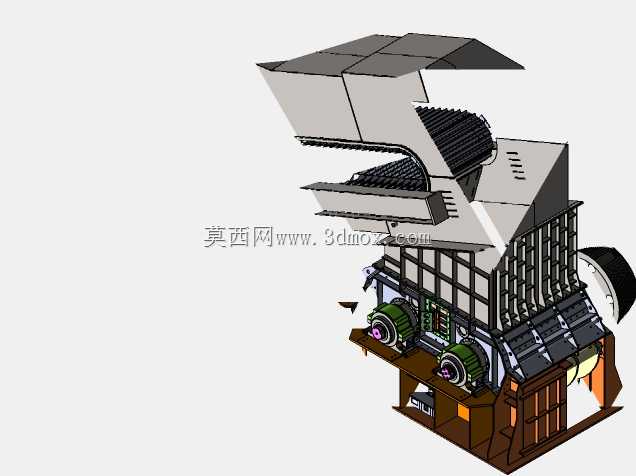

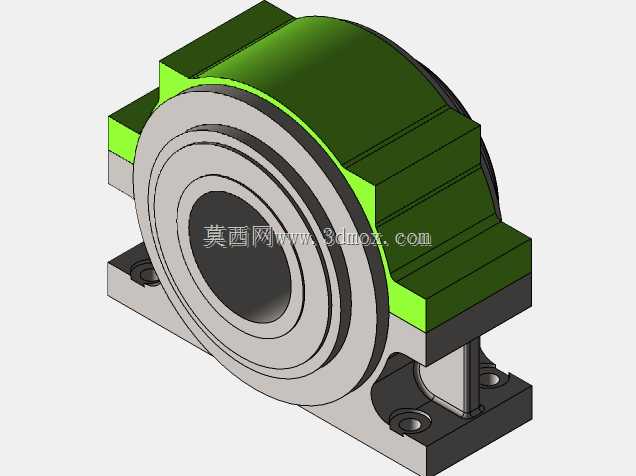

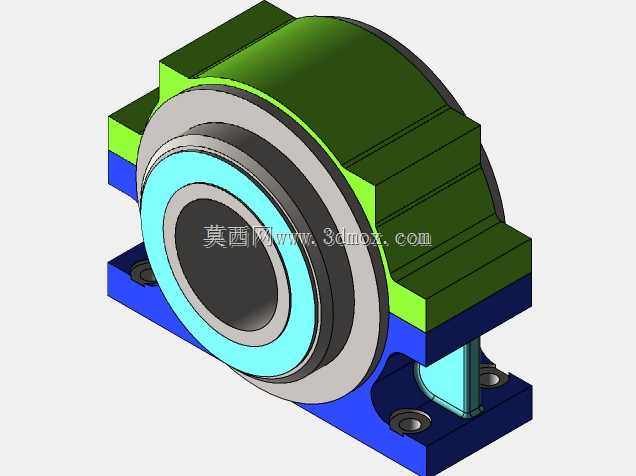

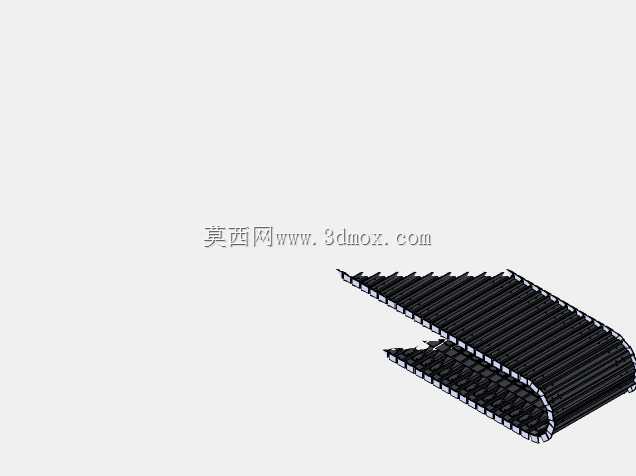

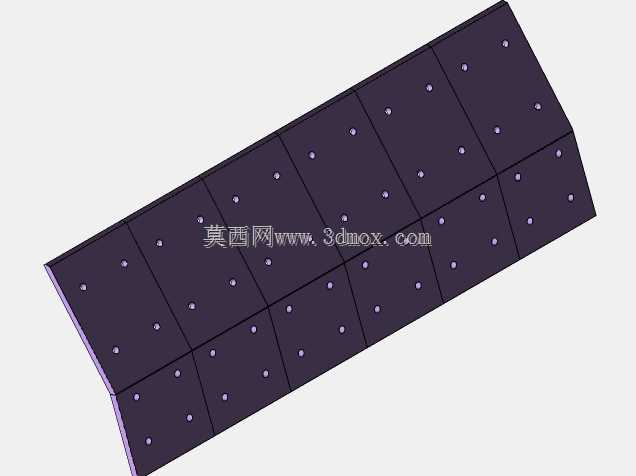

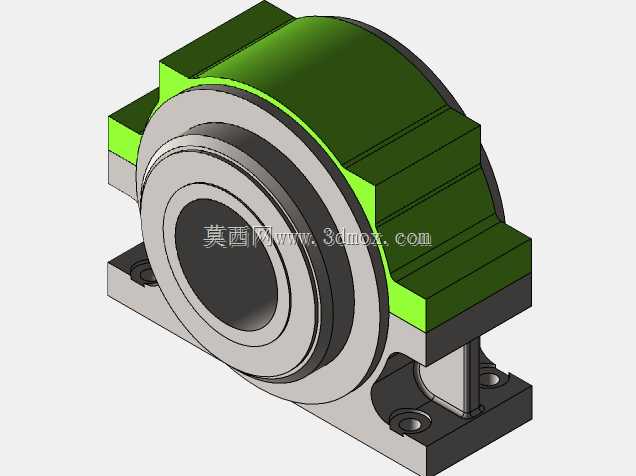

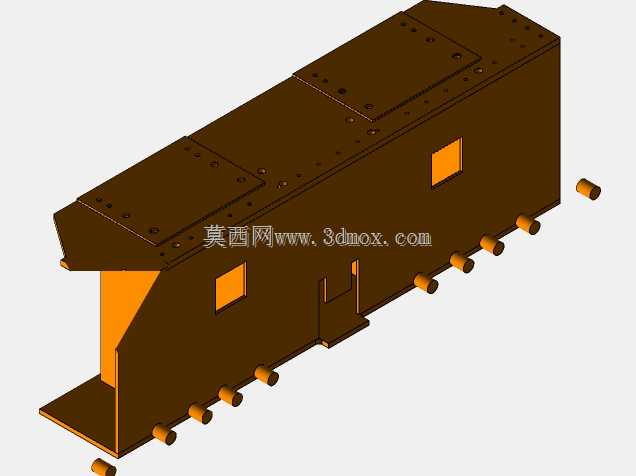

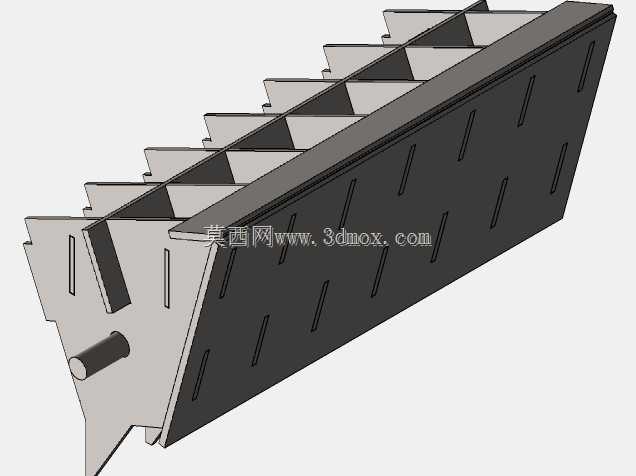

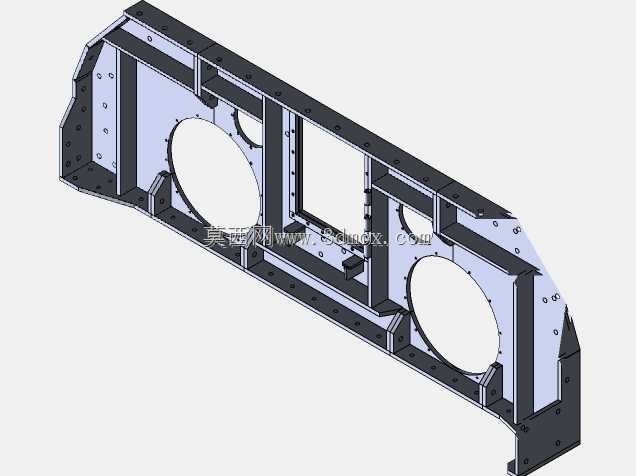

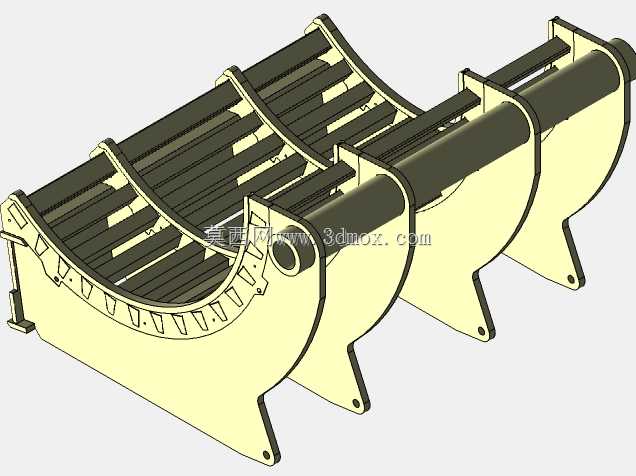

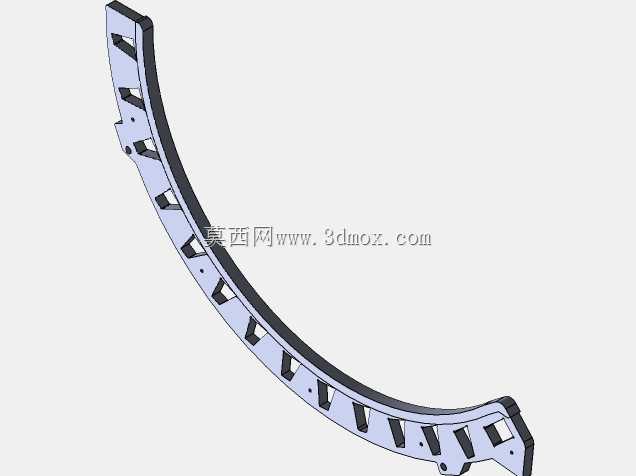

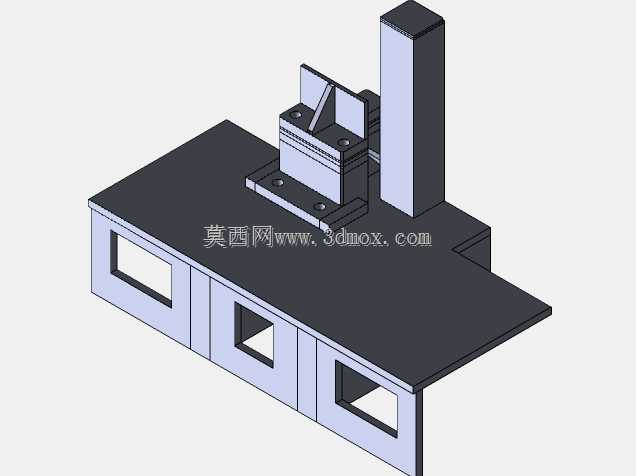

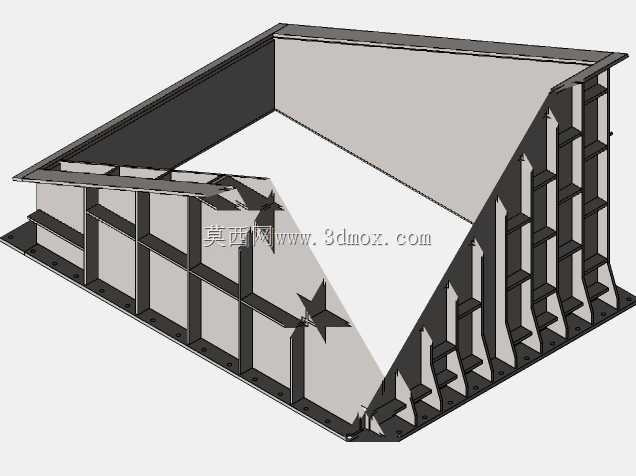

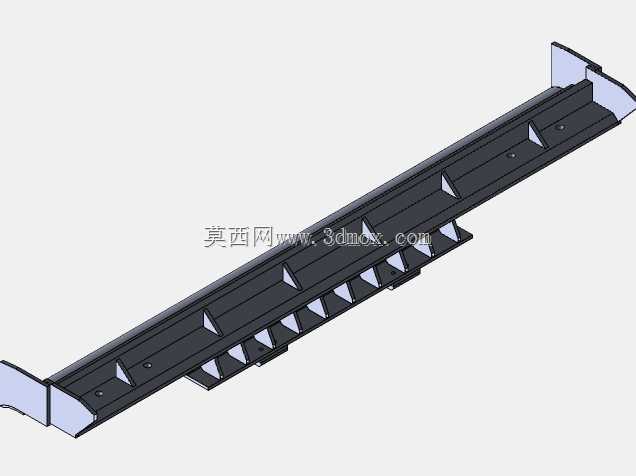

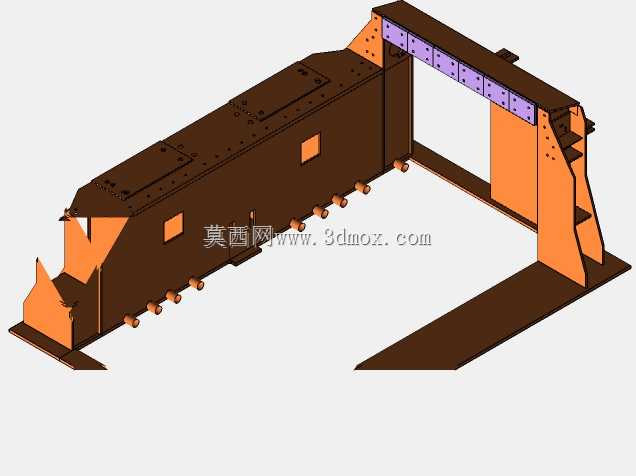

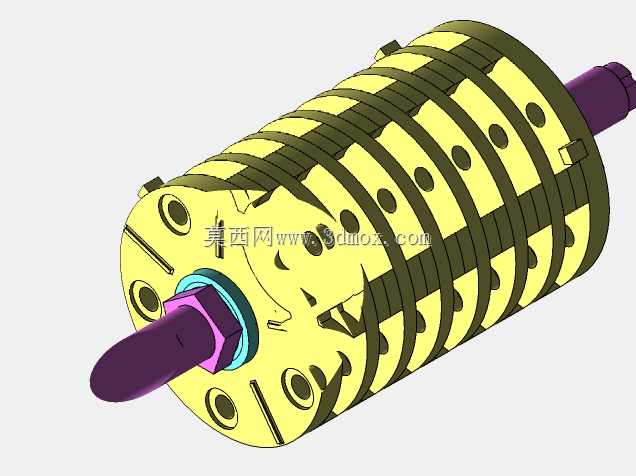

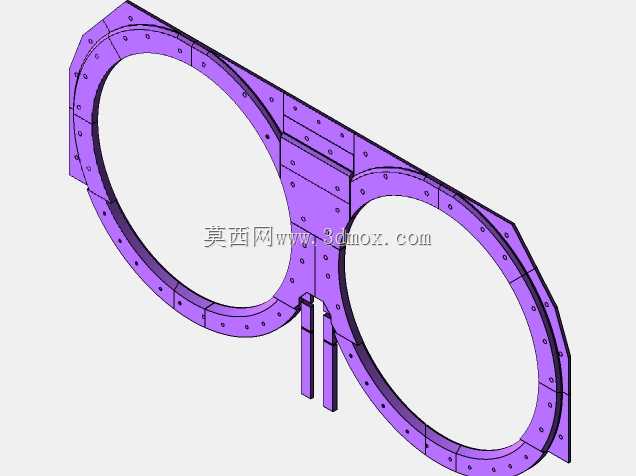

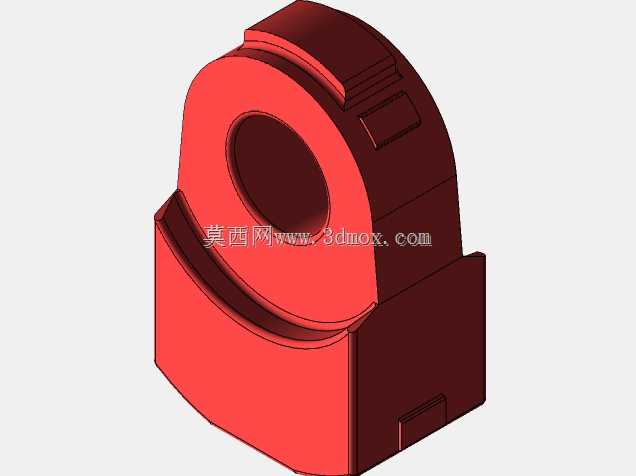

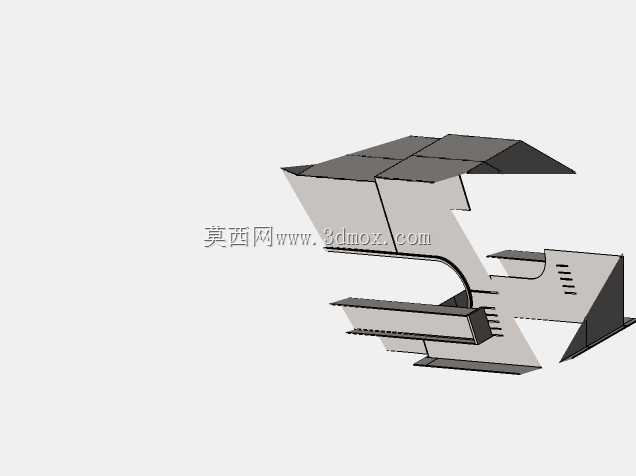

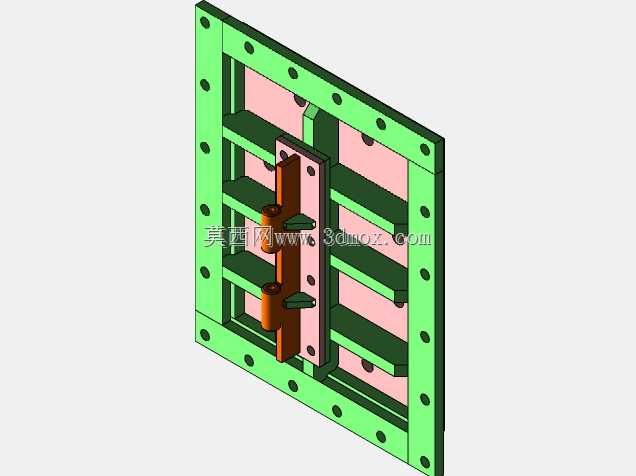

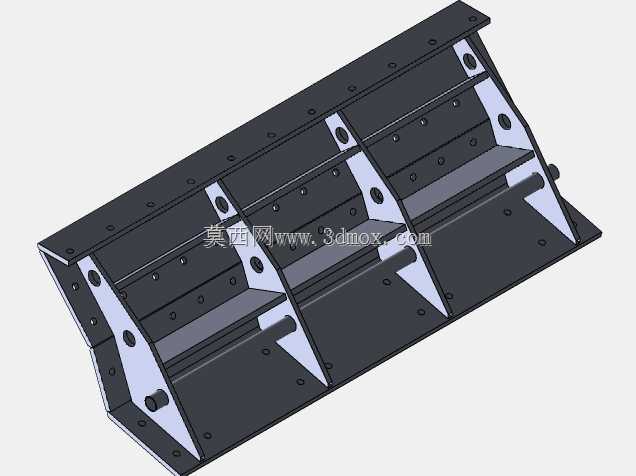

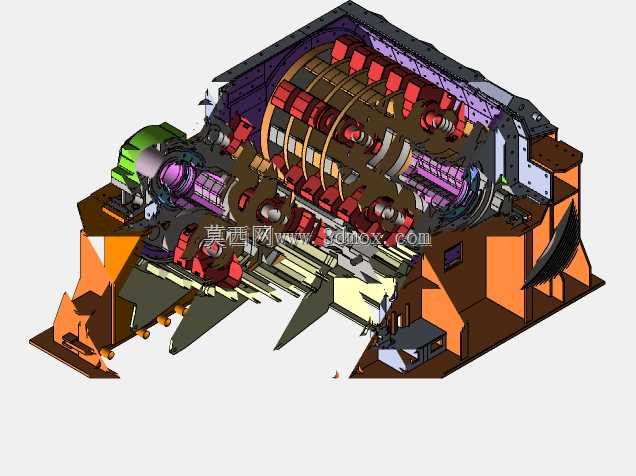

这款双转子锤式破碎设备主要面向矿山、建材、冶金等行业的物料粗碎作业场景，可针对石灰石、粘土、煤矸石等中硬质地的脆性物料完成高效破碎处理，常作为砂石骨料生产线、水泥生料制备工段、矿山选厂前段破碎工序的核心设备，能够将大块原矿一次性破碎至符合后续磨矿或筛分要求的出料粒度，减少多级破碎的设备投入与场地占用。设备采用双转子平行排布的结构设计，两个转子相向转动，进入破碎腔的物料会受到两组高速回转锤头的反复冲击、剪切、碰撞作用，同时物料在两个转子之间的交互区域还会形成互相撞击的自破碎效果，相比单转子锤破，其破碎比更大，对大块物料的咬合能力更强，可处理边长接近1米的大块原矿，避免了大块物料卡腔的问题，同时双转子的做功区域覆盖整个破碎腔宽度，2米的进料幅宽能够匹配宽幅进料输送机，满足大产能生产线的连续进料需求，单机处理能力可达到每小时数百吨级别。在结构设计上，设备的机架采用厚钢板焊接加筋结构，保证重载作业下的结构刚性，破碎腔内部衬板采用耐磨合金材质，可根据磨损情况快速更换，锤头采用高铬铸铁复合铸造工艺，工作端具备高硬度抗磨特性，连接端具备足够韧性避免断裂，转子组件做了严格的动平衡校正，保证高速回转时的运行稳定性，降低设备振动与轴承载荷。设备的下部设置有可调式篦条筛板，可通过调整篦条间隙控制出料粒度，符合粒度要求的物料透过篦条排出，不合格的大块物料会留在腔内继续被锤头冲击破碎，避免过粗颗粒进入后续工序。从安装边界来看，设备整体采用卧式布局，进料口设置在设备顶部偏前位置，出料口位于设备正下方，安装时需匹配下部的出料输送设备，两侧的轴承座预留有充足的检修空间，转子端的传动装置可根据现场场地情况选择单侧或双侧电机驱动布局，设备的地脚螺栓孔位按照重载动载工况设计，需配套混凝土基础安装，整体外形在宽度方向覆盖2米进料幅宽，长度方向预留传动与检修余量，高度方向适配常规生产线的进料落差要求，能够直接对接现有多数砂石生产线的工艺布局，无需对现有输送、筛分设备做大幅改造即可替换原有单转子破碎设备，提升整条生产线的破碎效率与出料合格率。
