碎纸机核心粉碎辊刀组件结构设计

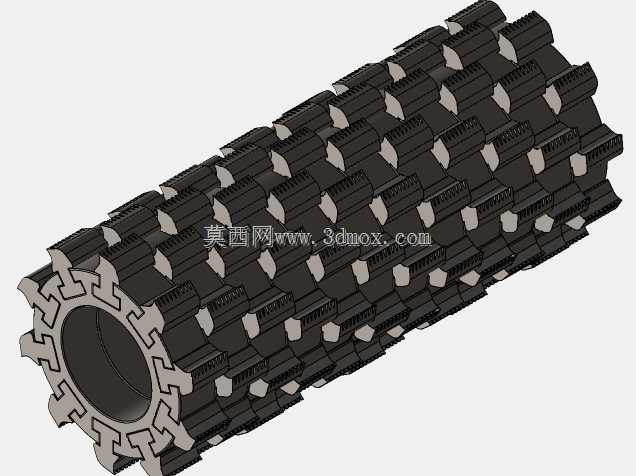

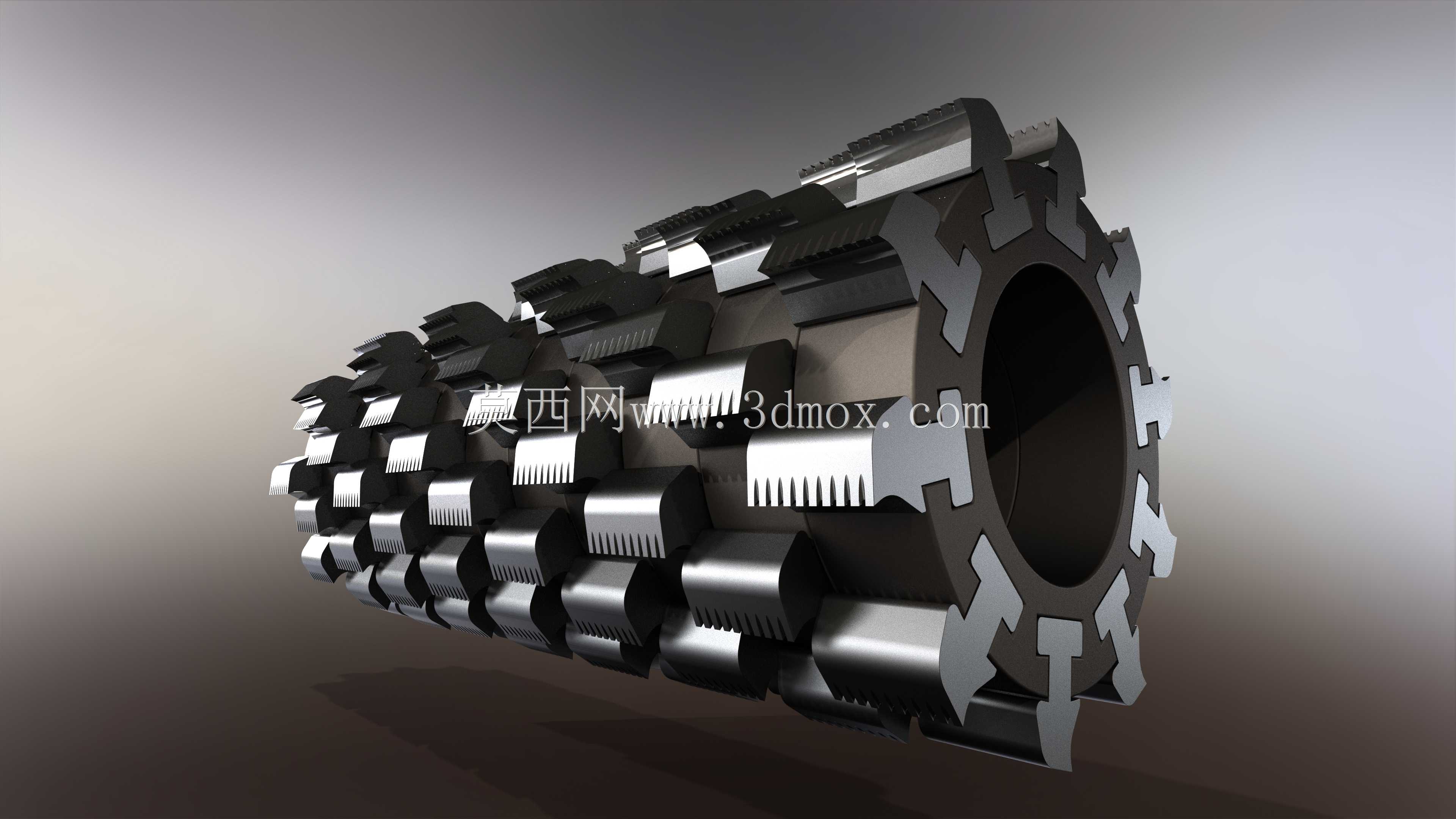

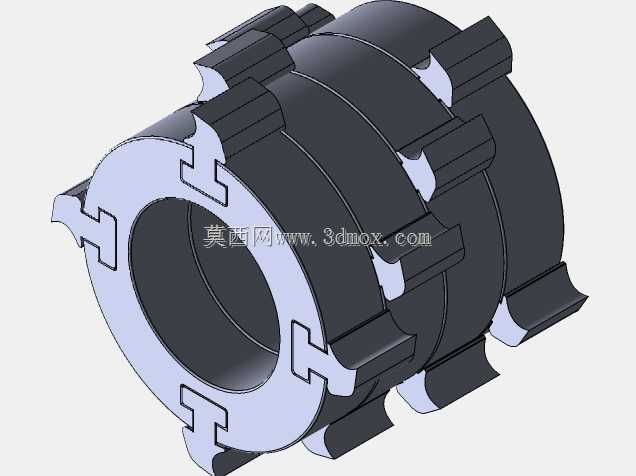

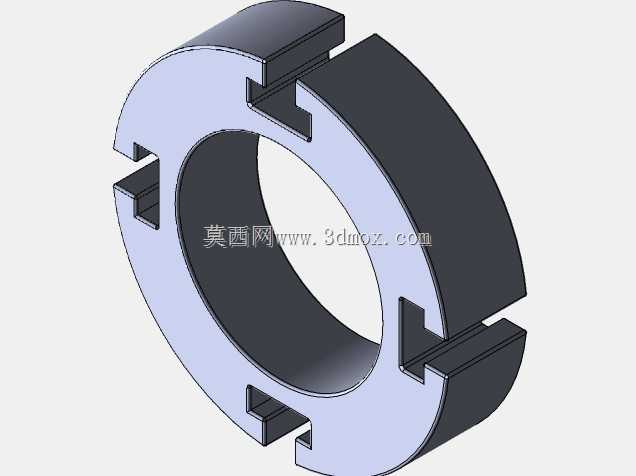

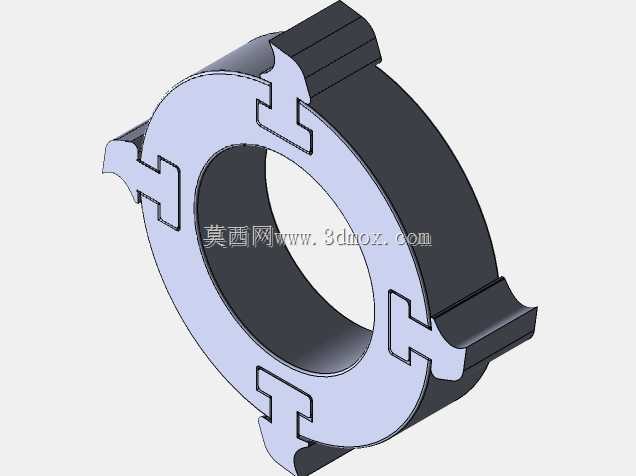

该粉碎辊刀组件是办公碎纸设备的核心执行部件，主要应用于商用、办公场景的文档销毁作业，承担将投入设备的纸质文档、薄型卡片等介质剪切破碎为不可复原细碎形态的核心功能，可适配常规桌面型碎纸机、中大型商用集中碎纸设备的内部执行端安装需求，满足日常办公涉密文档销毁、废弃纸质资料处理的实际使用场景。从功能特性来看，该辊刀采用多组环形刀片错位堆叠的组合式结构，每片刀片外缘设计有交错排布的勾形齿与剪切刃，相邻刀片的齿位沿辊轴轴向形成连续的剪切副，当两根配对的辊刀做相向同步转动时，刀片间的刃口会形成持续的咬合剪切力，可将进入两辊间隙的纸张逐段拉扯、剪切为细小纸屑，相比传统单轴滚刀结构，这种错位堆叠的多刃设计能有效降低单次剪切的受力负载，避免厚纸卡滞问题，同时可根据刀片间隙的设计调整，实现段状、粒状等不同碎纸效果的切换，适配不同保密等级的销毁需求。在设计思路上，该组件采用模块化堆叠装配逻辑，单片刀片采用统一的结构形制，通过内孔的定位卡槽与中心辊轴实现周向固定，相邻刀片之间通过间隔垫片控制轴向间距，既保证了每片刀片的刃口位置精度，也降低了零件加工的复杂度，当局部刀片出现磨损崩刃时，可单独拆卸更换对应刀片，无需更换整个辊体，大幅降低后期维护成本；刀片外缘的勾形齿设计首先起到勾取送入纸张的作用，避免纸张在入料口打滑堆积，后续的平直剪切刃则负责完成精准剪切，两种齿形沿辊体周向均匀排布，保证转动过程中受力均衡，减少运转时的振动与噪音。从安装边界来看，该辊刀整体为中空轴式结构，中心通孔可用于穿装驱动轴与定位轴承，辊体两端预留有轴承位与传动连接位，可直接适配常规碎纸机的传动仓安装尺寸，辊体外径与刀片排布长度可根据设备的入纸口宽度、单次碎纸厚度参数做适配调整，安装时只需保证两配对辊刀的刀片间隙控制在0.1-0.2mm范围内，即可实现稳定的剪切效果，同时辊体的中空设计可有效降低整体重量，减少驱动电机的负载损耗，提升设备整体的运行能效。
