农用谷壳稻草切碎喂料设备结构设计

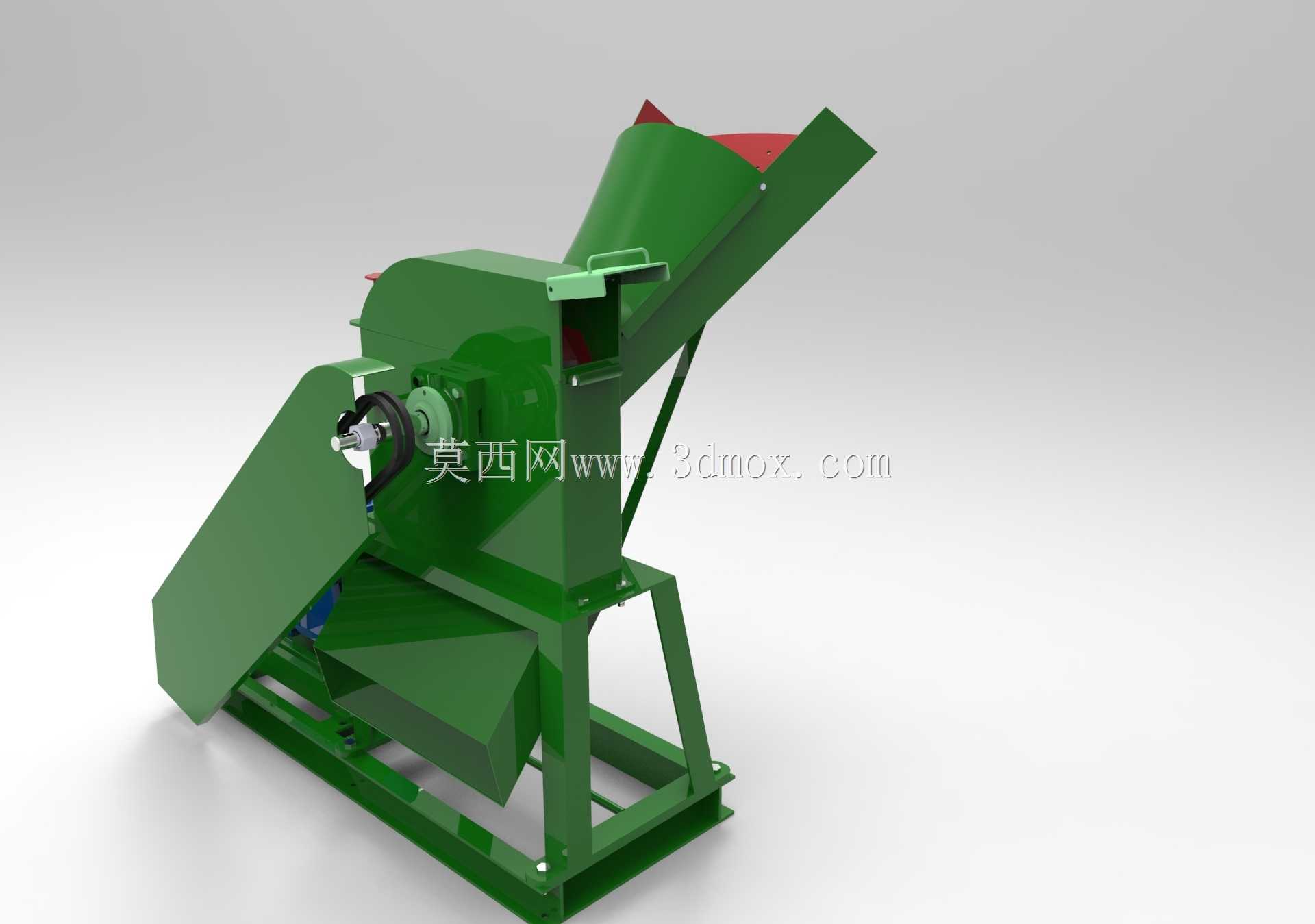

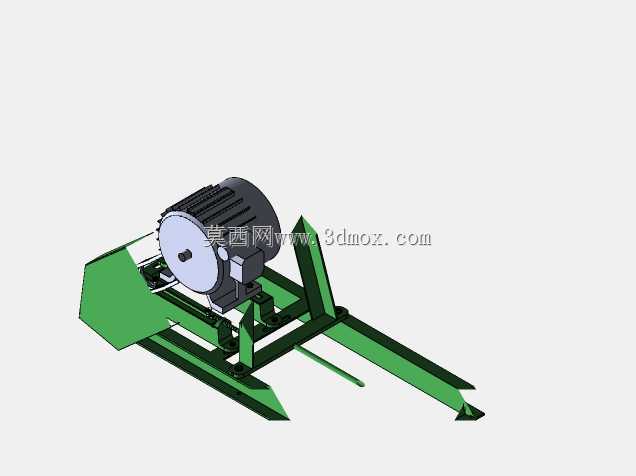

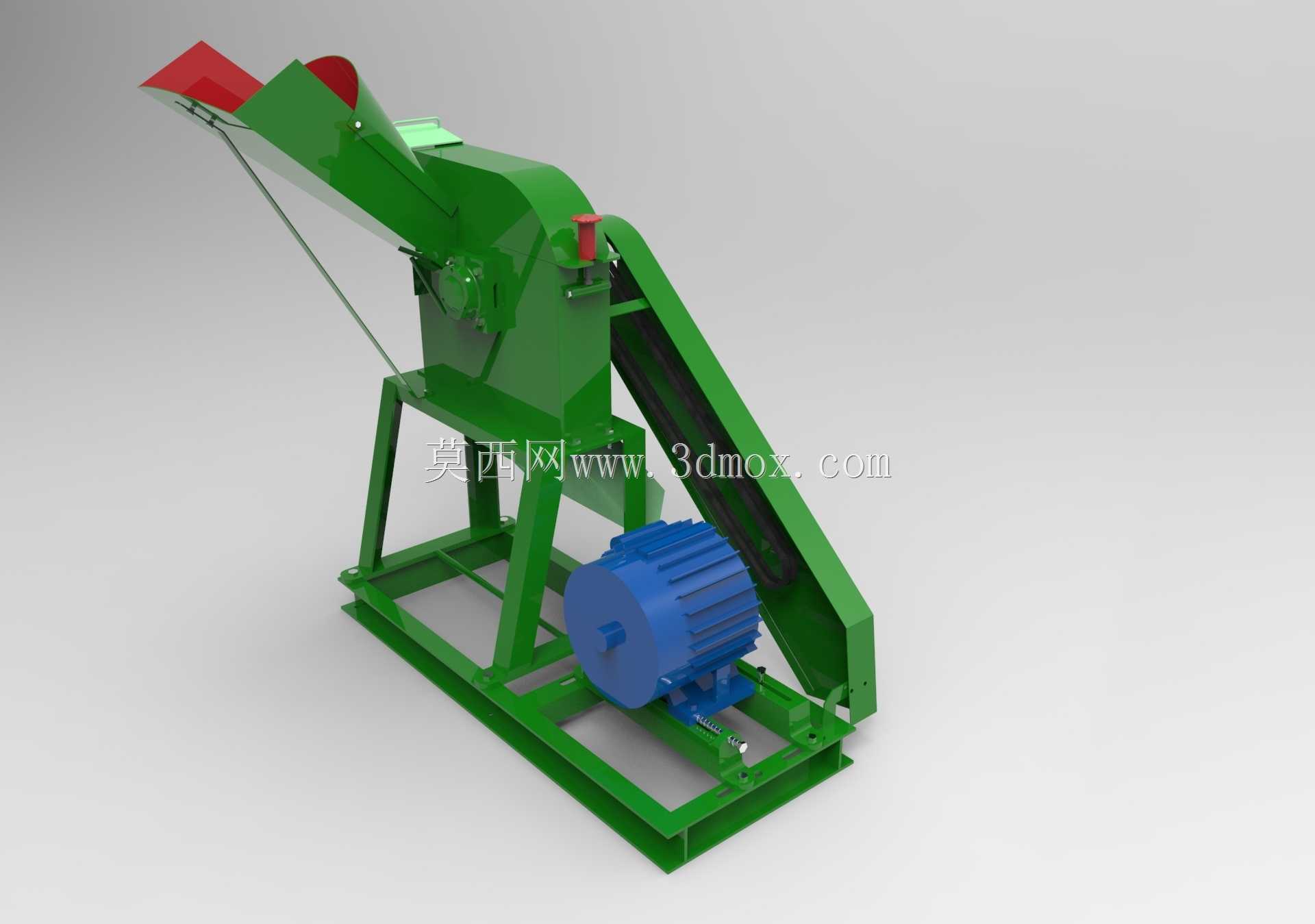

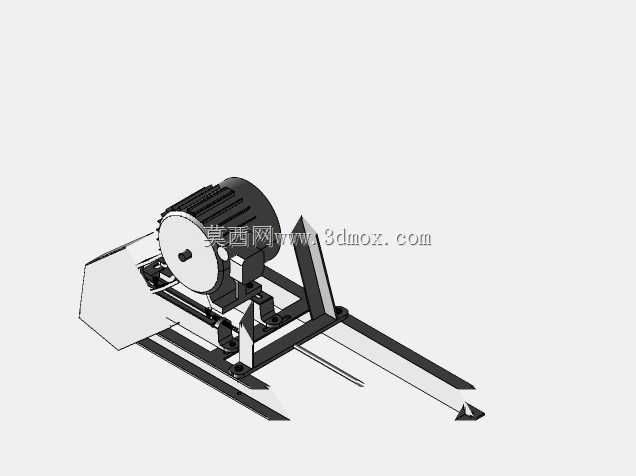

田间回收的稻草与打谷后残留的谷壳韧性差异极大，普通切碎设备常出现软质秸秆缠轴、硬质谷壳卡料的问题，喂入段的斜导料槽角度经过反复校核，17度的上扬倾角既可以让草料靠自重滑向切割腔，又能避免高速旋转的切刀带起的碎料从进料口反喷，槽口边缘的折边做了15mm的外翻卷边处理，没有尖锐棱角，农户喂料时不会被剐蹭受伤。切割腔的壳体采用6mm厚的钢板折弯成型，内壁没有额外加衬板，是因为切刀旋转形成的气流会在腔体内壁形成一层碎料垫，自然抵消谷壳对壁面的冲刷磨损，省去了后期更换衬板的维护成本。切刀座与主轴的连接没有采用普通平键，而是用了渐开线花键配合，传递扭矩时受力更均匀，即便遇到混入草料的小石块瞬间冲击，也不会出现键槽崩裂的故障。动力侧的电机通过皮带轮与主轴连接，皮带护罩的走线特意避开了电机散热筋的出风方向，不会阻挡热风排出，护罩上开的长条观察孔不用拆罩就能检查皮带张紧度，日常巡检抬手就能完成。机架的方管连接处没有满焊，只在受力的三个方向做了段焊，焊后做了振动时效处理，长时间在颠簸的田间转运也不会出现焊缝开裂的问题，底部的安装脚预留了长条形调节孔，不管是固定在水泥基座还是装在移动拖车上，都能灵活调整安装位置。出料口的导流板角度可以通过侧边的蝶形螺栓手动调节，碎料的抛送距离能根据接料容器的位置随意调整，不用额外加装辅助导流装置。整机的涂装选用了耐候性好的醇酸磁漆，绿色的漆面在户外暴晒两三年也不会明显褪色，电机端的蓝色漆面做了哑光处理，不会在正午强光下反射光线晃眼。
