小型手动液压折弯加工设备结构设计

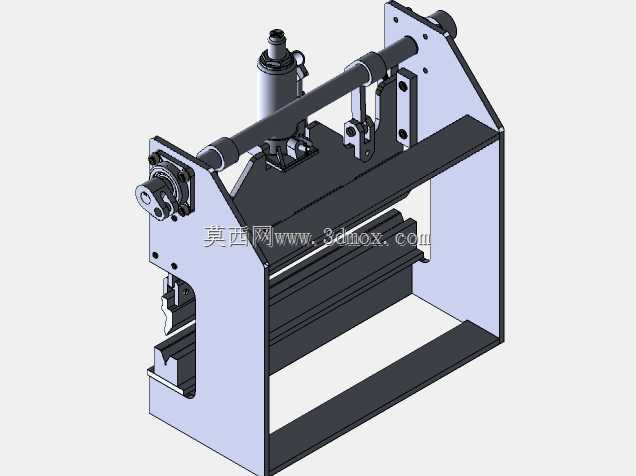

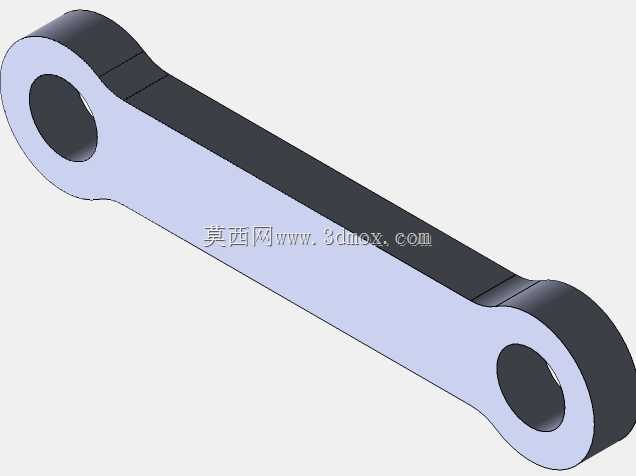

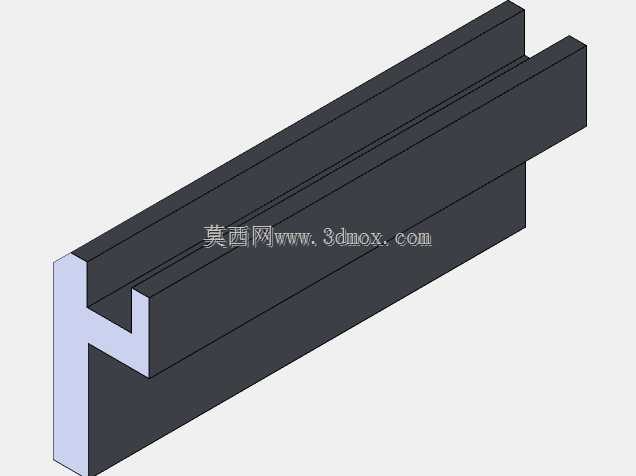

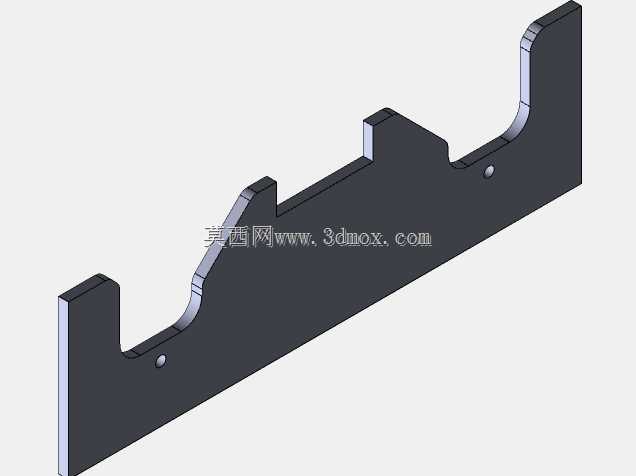

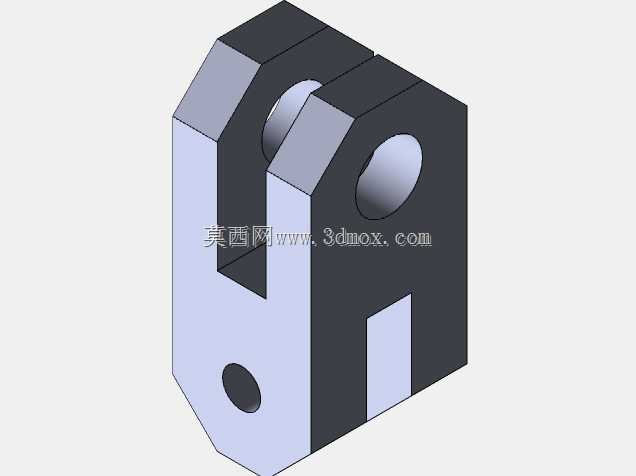

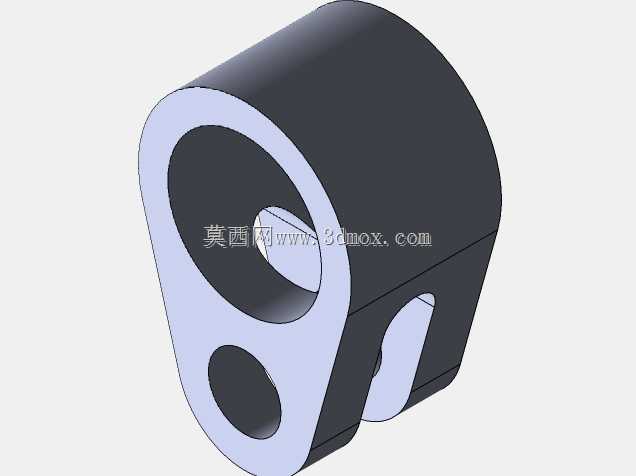

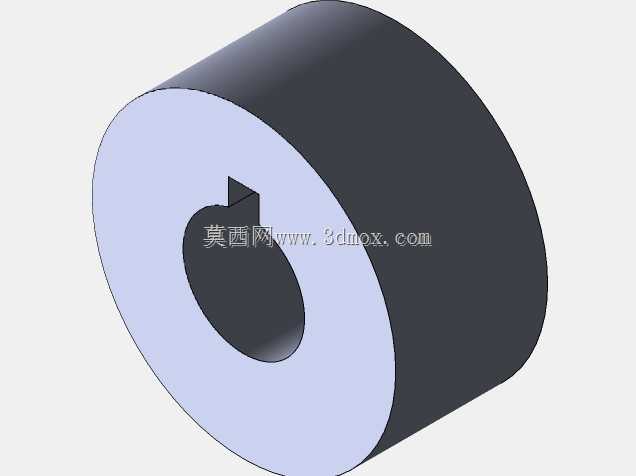

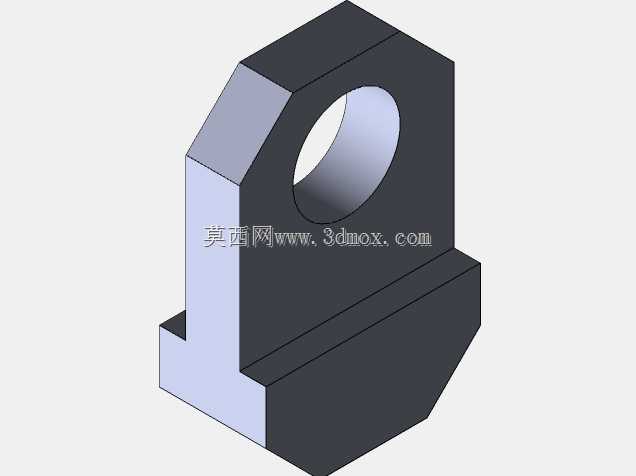

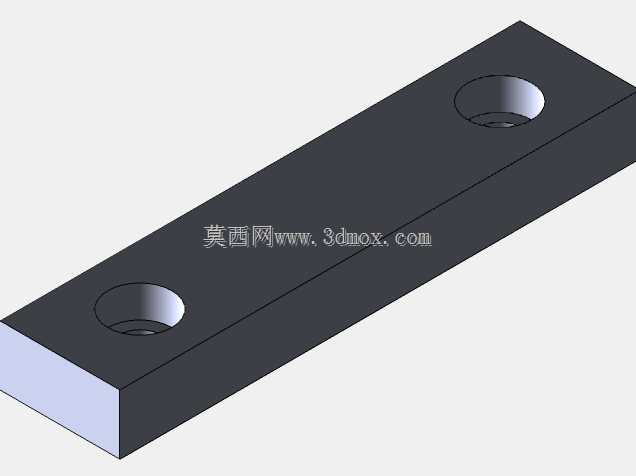

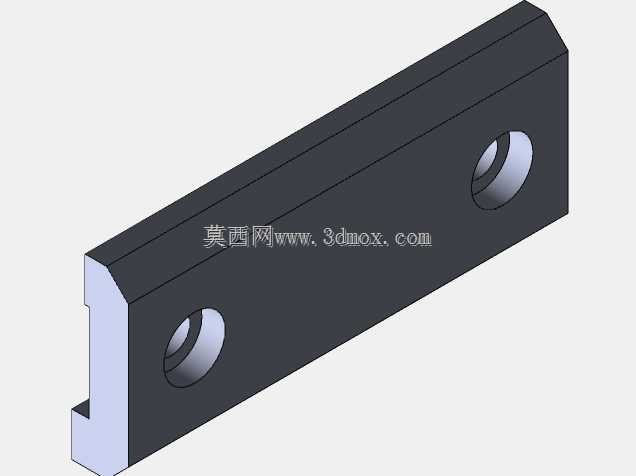

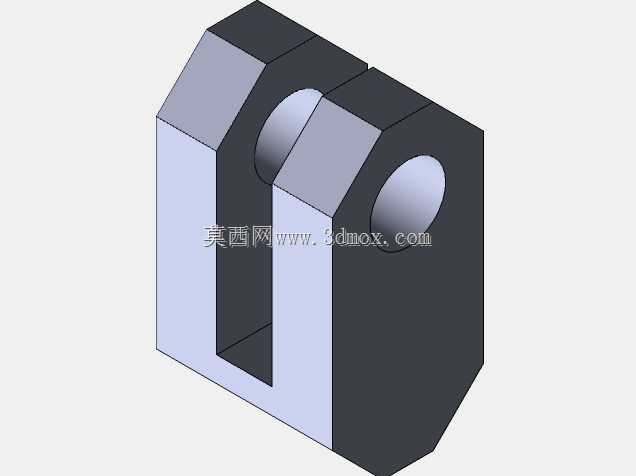

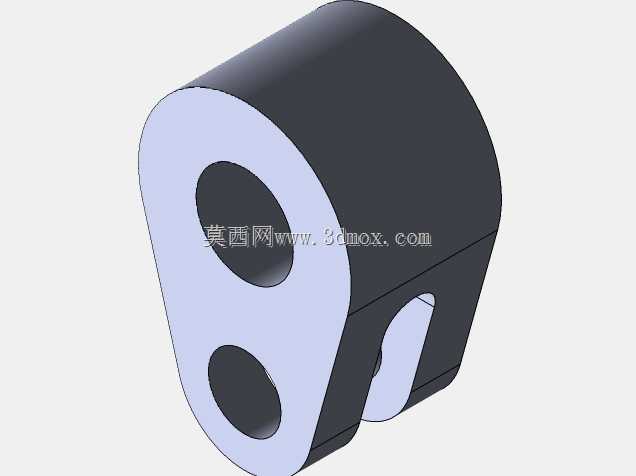

这款手动折弯设备主要面向小型五金加工场景、个体维修作坊、教学实训场地以及小批量定制钣金加工环节，可完成薄钢板、铝板、铜板等常见金属板材的直线折弯作业，适配小型五金件制作、非标钣金件打样、简易金属构件弯折成型的实际需求，无需复杂的车间动力配套即可独立完成加工操作，适合场地有限、加工批量不大的生产场景使用。设备整体采用框架式立式结构，两侧立式支撑板搭配底部承托框架形成稳定的受力主体，上部设置手动液压驱动单元作为折弯动力来源，通过杠杆式手动操作柄控制液压柱塞的下压行程，带动上模座沿垂直方向做直线进给运动，配合下方固定安装的下模槽完成板材的弯折成型。设计过程中重点考量了手动操作的施力合理性，液压驱动单元的安装位置靠近设备重心区域，操作手柄的转动半径适配普通人手臂操作的舒适区间，无需施加过大的手动力即可输出足够的折弯压力，降低长时间操作的疲劳感。两侧支撑板上设置有导向限位结构，保证上模座下压过程中无横向偏移，确保折弯角度的一致性与成型精度，避免因模座错位导致的折弯线歪斜、板材压伤等加工缺陷。设备的整体外形尺寸紧凑，占地面积不足一平方米，无需专门的混凝土基础固定，放置在常规承重工作台面上即可开展作业，安装边界预留了足够的操作空间，板材进料侧无多余结构遮挡，可适配长度在设备工作台宽度范围内的各类板材加工需求。上模与下模采用可拆卸式安装结构，可根据不同的折弯角度需求、板材厚度更换对应规格的模具，拓展设备的加工适配范围。框架结构的受力部位做了加厚处理，在承受折弯反作用力时不会出现结构形变，长期使用也能维持框架的精度稳定性，设备上部的传动连杆做了同步联动设计，保证上模座两端下压行程完全一致，避免折弯过程中出现两端角度不均的问题。整体结构没有复杂的电控元件，日常维护仅需定期对液压单元补充液压油、对导向转动部位加注润滑脂即可，维护成本极低，适合非专业设备维护人员的使用场景。
