齿轮联动式机械臂夹持执行机构

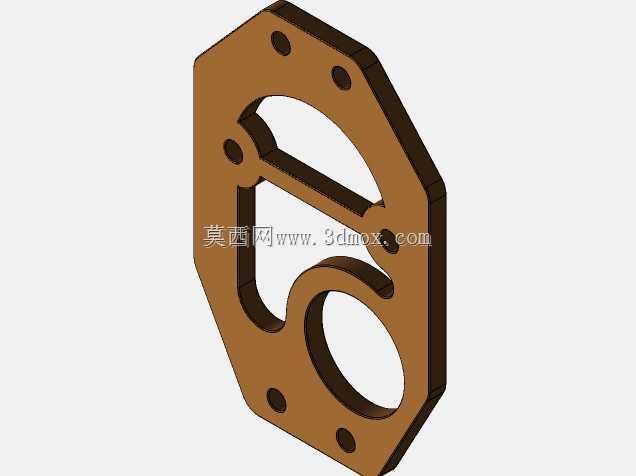

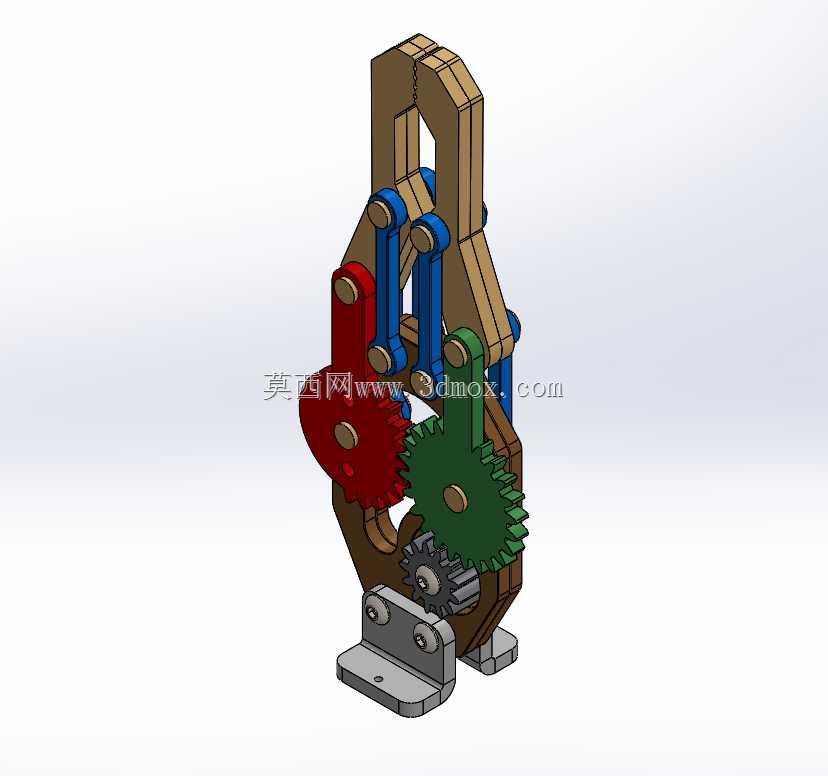

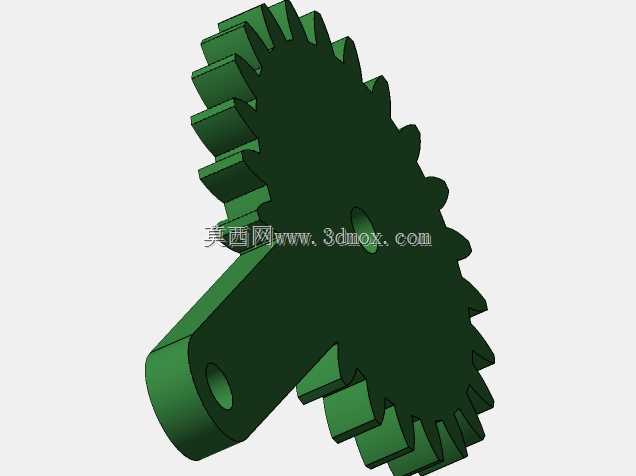

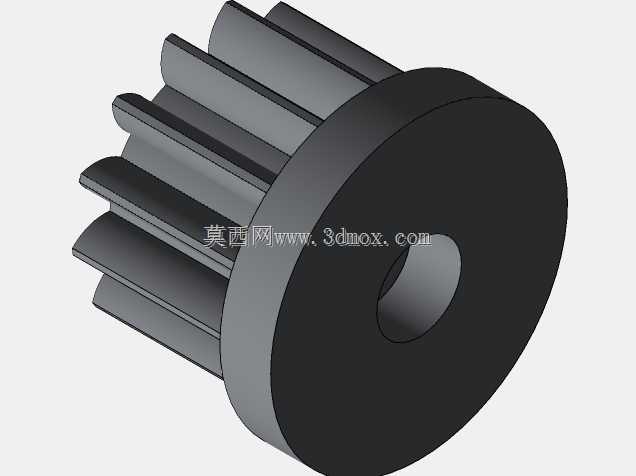

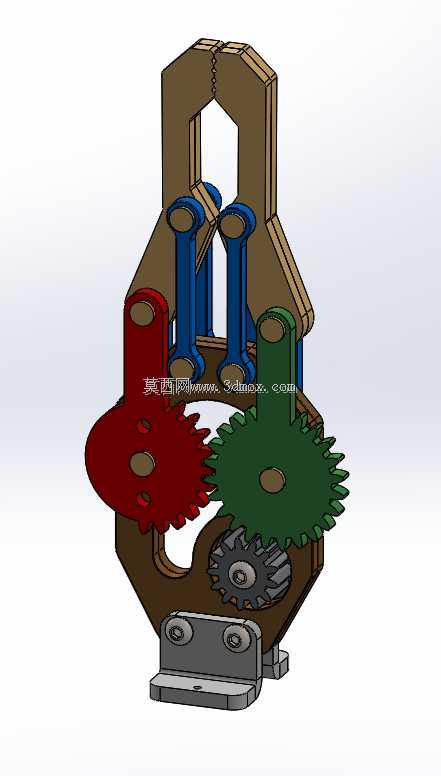

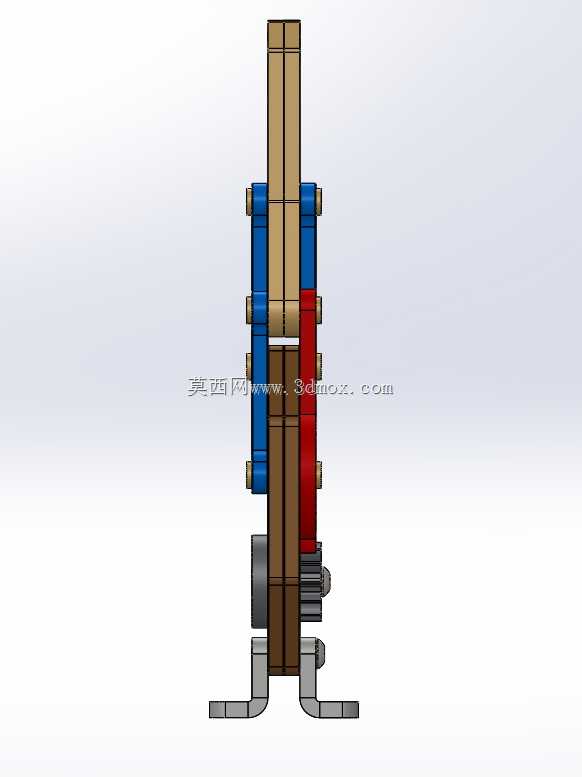

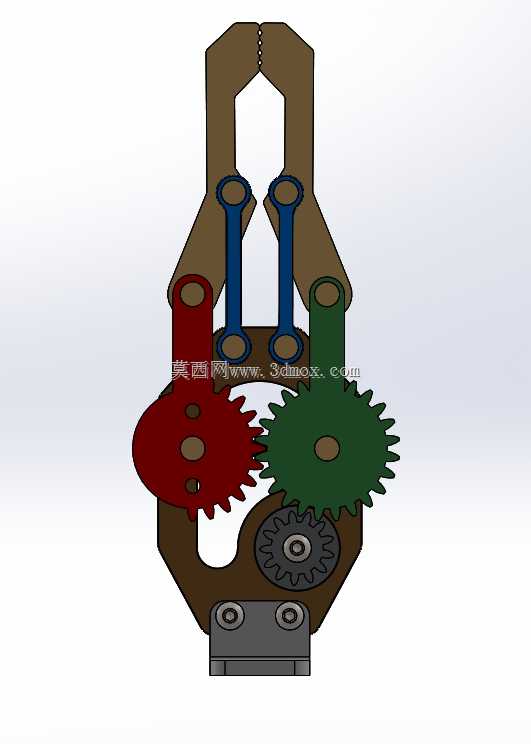

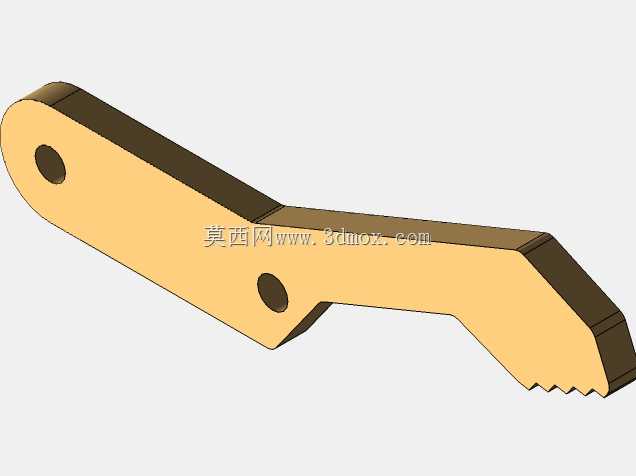

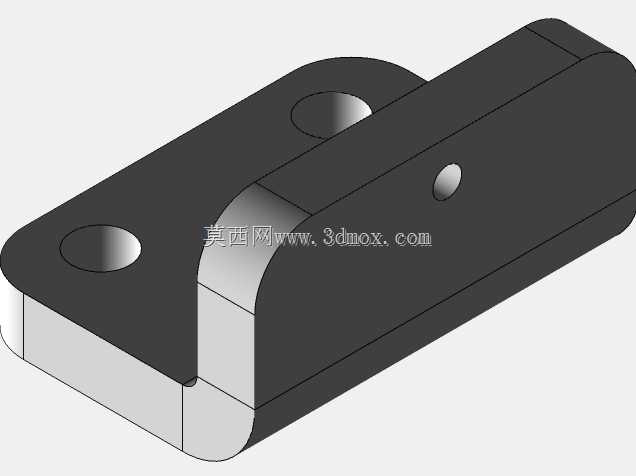

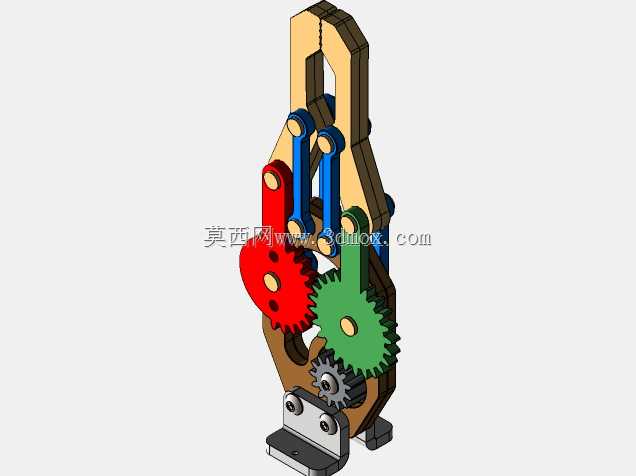

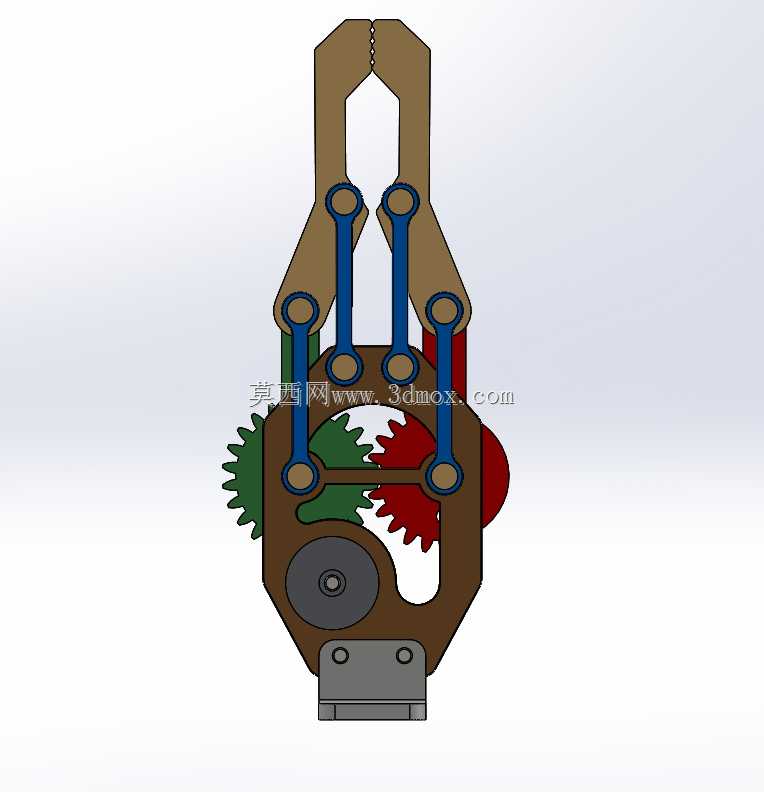

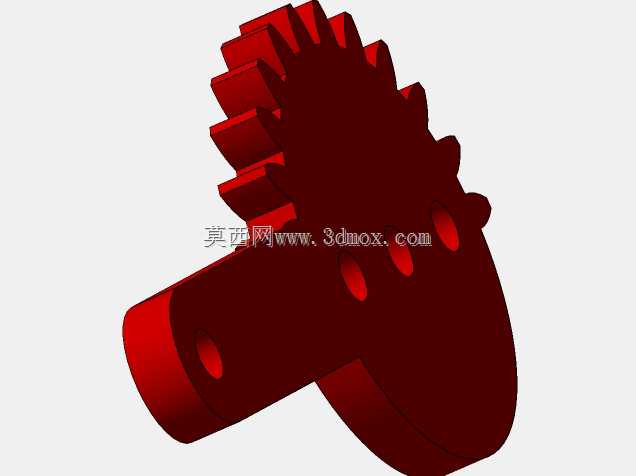

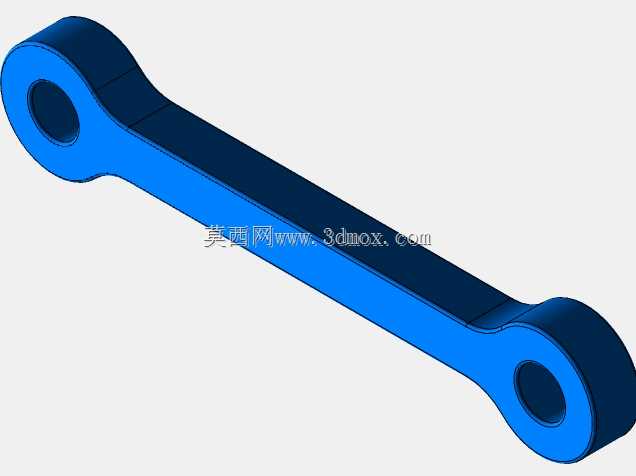

这款齿轮联动式机械臂夹持执行机构，主要面向工业自动化生产线上的工件抓取、搬运、上下料作业场景，可适配3C电子零部件装配、小型五金件分拣、轻工产品包装转运等多类工位需求，能够替代人工完成重复性高、定位精度要求严的夹持动作，有效降低人工操作的劳动强度，提升产线作业的一致性与运转效率。该夹持器采用多组齿轮啮合搭配平行连杆的传动结构，动力输入端设置于机构下部，通过小齿轮组的逐级传动，将扭矩同步传递给两侧的驱动齿轮，带动两侧对称布置的连杆组件做同步开合运动，从结构原理上保证了两个夹爪臂的运动完全同步，夹持过程中不会出现偏摆、夹歪工件的问题，夹持力传递均匀稳定，可适配不同外形的小型工件抓取需求。在设计思路上，该机构优先考虑了传动的同步性与结构紧凑性，整体采用层叠式板件搭建主体框架，所有传动齿轮、连接销轴、连杆部件都内嵌安装在两侧主体板之间，既减少了外部凸起结构带来的安装干涉风险，也能避免生产环境中的粉尘、碎屑进入传动啮合部位，降低日常维护的频次。夹爪的开合行程通过齿轮传动比与连杆长度匹配设定，可覆盖常规小型零部件的夹持尺寸范围，底部设置带安装孔的固定底座，可直接通过螺栓固定在标准机械臂末端法兰、直线滑台移动端面或者专用工装支架上，安装边界规整，不需要额外设计复杂的转接件即可完成装配。夹持臂的接触部位采用平直夹持面设计，可根据实际抓取工件的材质、外形需求，额外加装橡胶垫、仿形夹具块等配件，拓展夹持适配范围，既可以抓取硬质的金属加工件，也能适配表面易刮花的塑料、电子类工件，不会对工件表面造成压伤。整个机构的传动路径短，齿轮啮合间隙经过合理设计控制，开合动作响应迅速，重复定位精度能够满足常规自动化产线的作业要求，没有冗余的结构部件，整体重量控制合理，不会给搭载的机械臂或移动模组带来过大的负载负担，可适配多数轻型自动化作业设备的末端执行需求。
