500吨框架式液压机整机结构设计

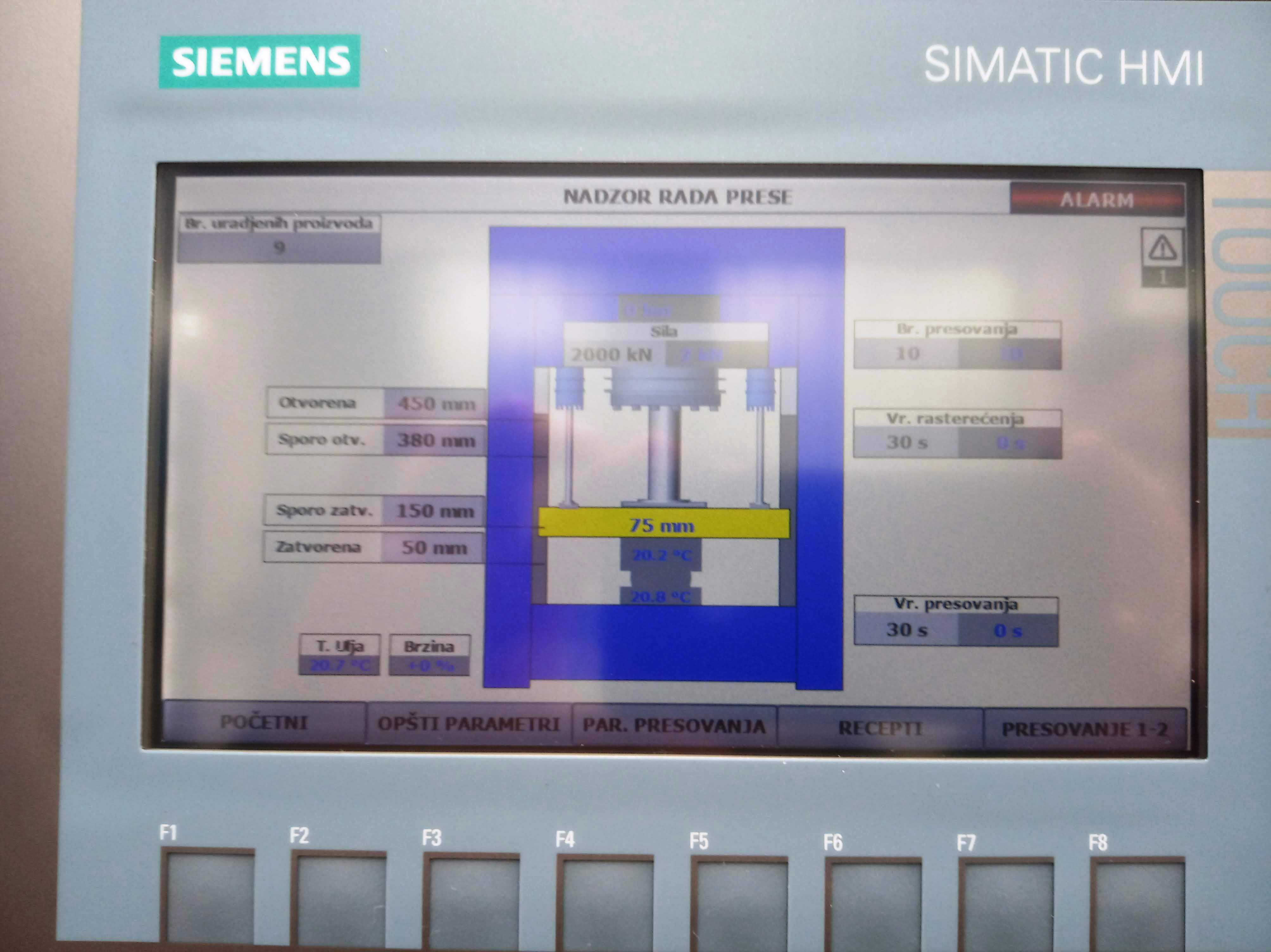

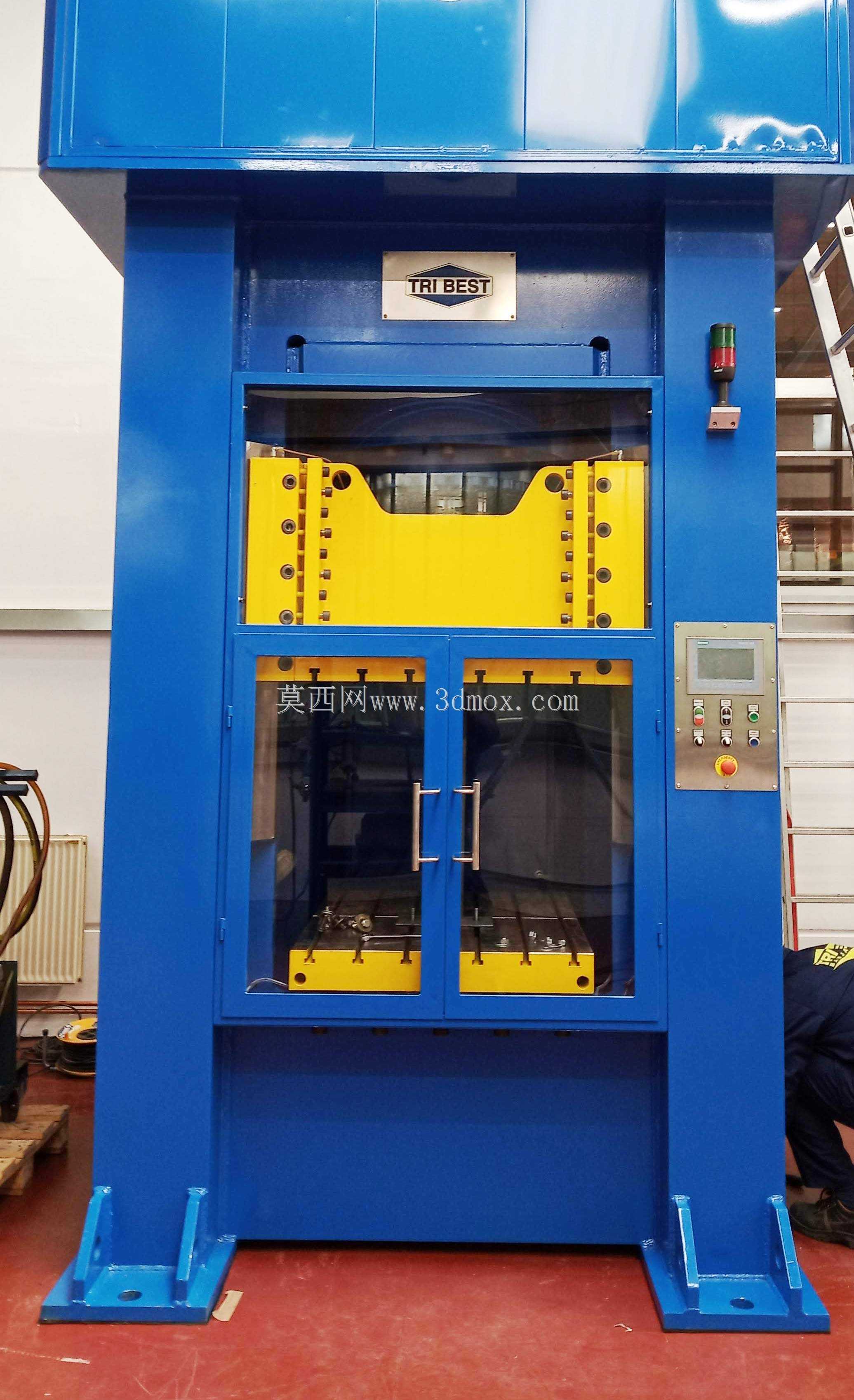

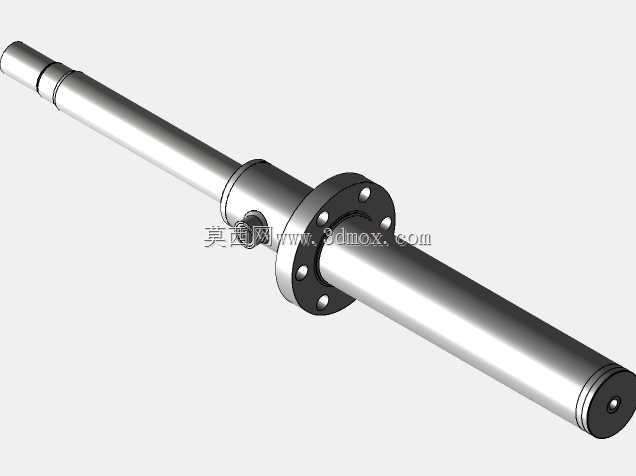

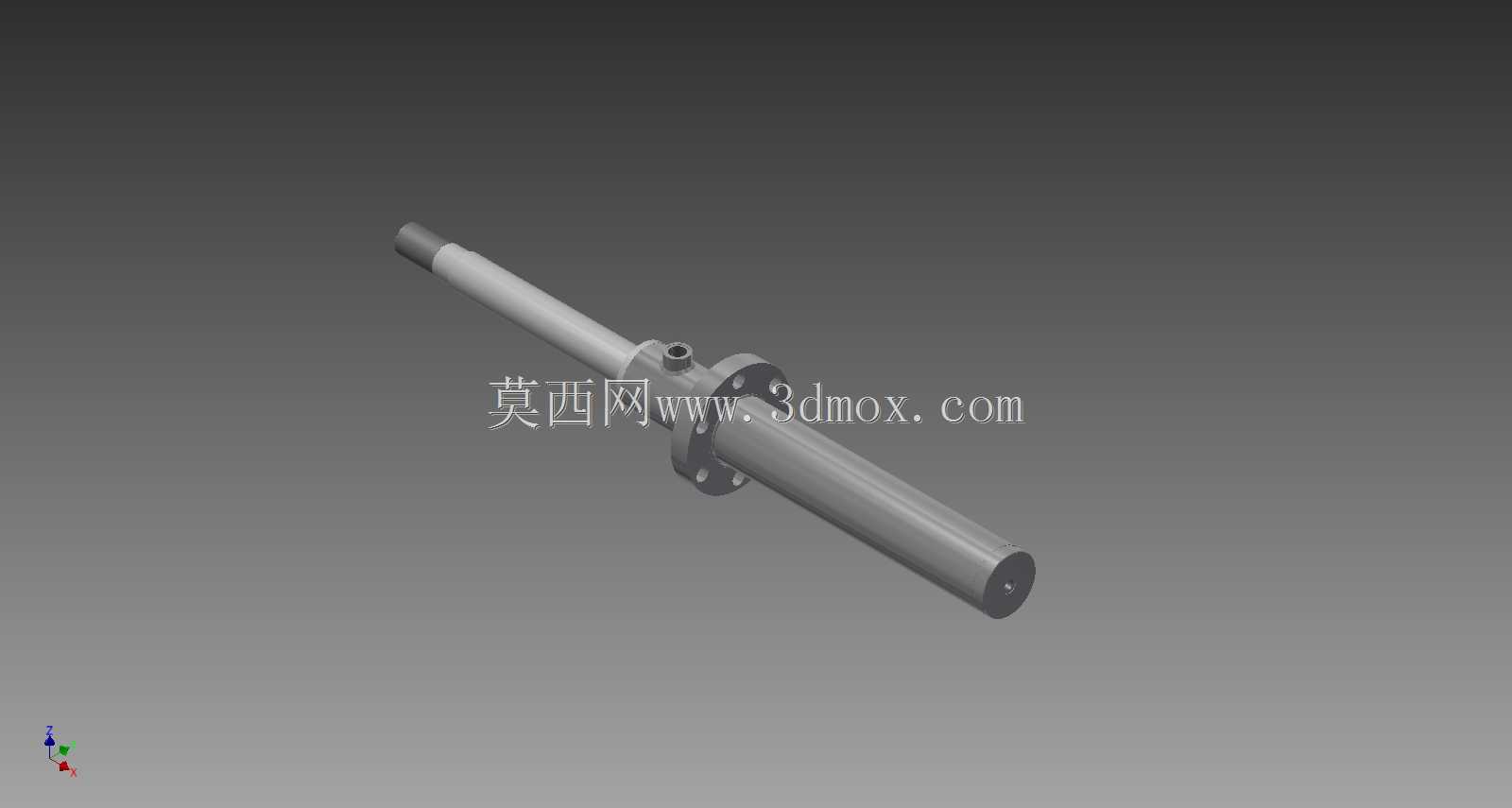

这款重型框架式液压设备，主要面向金属板材冲压成型、厚板校直、大型零部件压装、复合材料模压等重载加工场景，在汽车覆盖件成型、重型机械构件压制、五金件批量冲压、航空航天结构件成型等生产领域有着广泛应用，能够为大吨位、大行程的压力加工作业提供稳定可靠的出力支持，满足高精度、高负载的连续生产需求。设备采用整体式闭式框架机身结构，双侧立柱与上下横梁一体化设计，相比开式机身具备更强的抗偏载能力，在承受大吨位压制力时机身形变量极小，能够有效保障长时间重载作业下的加工精度，避免因机身形变导致的工件成型误差、模具损耗加剧等问题。机身正面设置带安全联锁的双开防护门，门体采用高强度透明防护板材，既可以实时观察内部压制作业的运行状态，也能有效阻挡压制过程中可能飞溅的金属碎屑、工件残片，保护现场操作人员的作业安全，防护门配备安全联锁装置，门体未完全锁止时设备无法启动压制作业，从结构层面规避安全风险。设备的核心液压执行单元采用大直径活塞搭配高强度活塞杆的设计，活塞直径80mm，活塞杆直径56mm，额定行程可达510mm，能够提供最高500吨的稳定压制出力，液压回路设计有分级调压功能，可根据不同加工工艺的需求灵活调整压制压力、下行速度、保压时长，适配不同材质、不同成型要求的工件加工需求，无论是浅拉伸成型、大吨位压装还是长时间保压的模压作业，都能匹配对应的参数输出。机身右侧集成了设备操作控制单元，设置有压力显示仪表、运行状态指示灯、功能操作按钮与急停控件，操作人员无需额外配置独立操作台，即可在机身侧方完成设备的参数调整、作业启动与紧急停机操作，控制单元布局符合人机工程学设计，常用操作控件布置在人员站立时的舒适操作高度，降低长时间操作的疲劳感。设备底部设计有带安装孔的整体式支撑脚，可通过地脚螺栓与车间混凝土地面牢固连接，安装时需保证地面平面度满足设备承重要求，避免因地面沉降导致机身倾斜影响加工精度，机身整体宽度适配常规重型加工车间的工位布局，预留的模具安装空间可适配不同尺寸的成型模具，上下模安装面设计有标准T型槽结构，能够快速完成模具的定位与装夹，缩短换模调试的辅助时间，提升生产作业的整体效率。液压系统内置过载保护回路，当压制负载超过额定阈值时会自动触发泄压保护，避免过载对机身结构、液压元件造成不可逆的损伤，延长设备整体的使用寿命。
