经典黑色轴动式鼓踏板结构设计

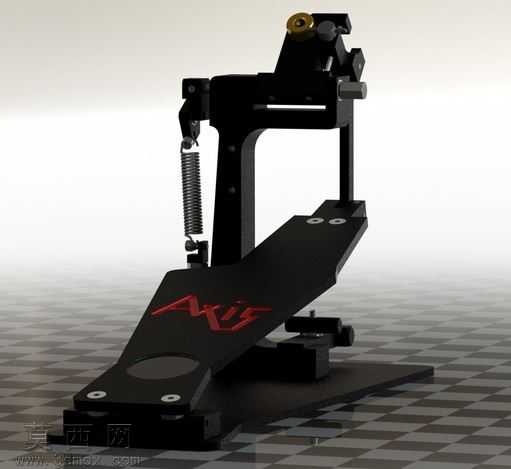

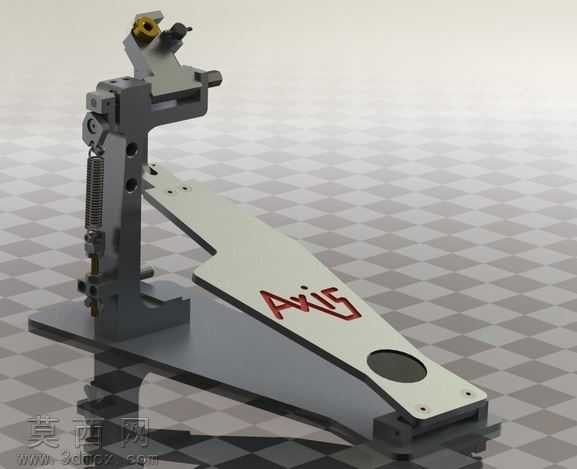

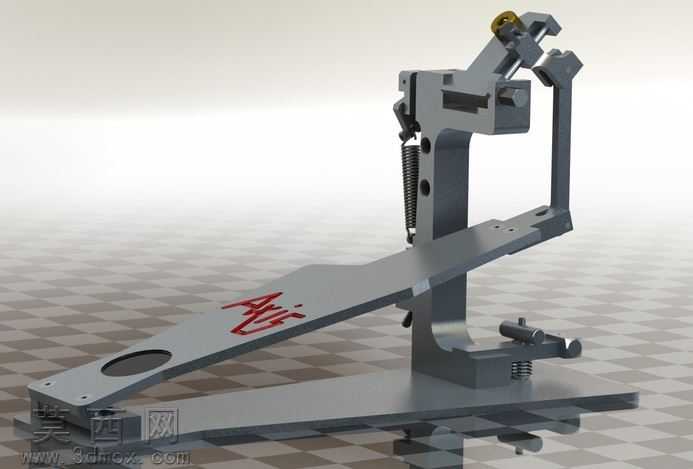

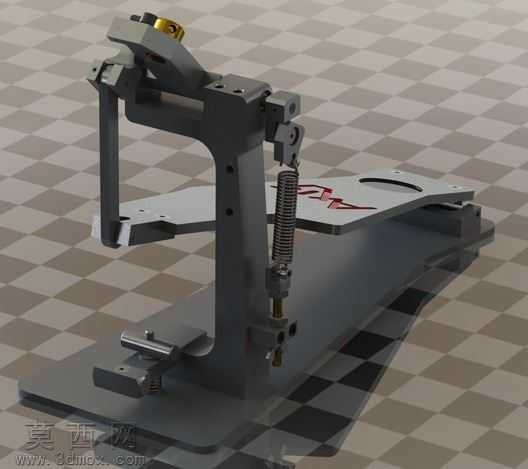

该鼓踏板采用三维参数化建模完成整体结构搭建，建模过程中先以基准面定位踏板底座、支撑立架、敲击传动臂三大核心模块的装配关系，确保各部件运动行程无干涉。底座部分采用一体化钣金折弯加局部铣削的结构设计，建模时预留了防滑安装孔位与品牌标识的浮雕区域，渲染阶段赋予底座哑光磨砂黑的金属材质，表面添加细微的拉丝纹理与使用磨损痕迹，还原真实五金配件的质感。支撑立架采用加厚钢板弯折成型，建模时严格控制立架的垂直度公差，立架与底座的连接位置设计了加强筋结构，避免长期踩踏出现结构变形，渲染时为立架赋予深灰色喷塑材质，边缘处做轻微的倒角高光处理，凸显金属加工的精密感。核心传动结构采用轴动式连杆设计，复位弹簧选用等节距圆柱螺旋弹簧，建模时精准还原弹簧的线径、节距与预压缩长度，确保踩踏后回弹力度符合鼓手的使用习惯，弹簧表面赋予镀锌亮银色材质，与黑色主体结构形成鲜明视觉对比。踏板踩踏面设计了防滑纹理与弧度曲面，贴合脚掌的自然踩踏角度，建模时通过曲面放样完成踏板面的弧度造型，边缘做圆角过渡处理避免尖锐棱角划伤使用者。传动臂末端的敲击锤安装位设计了可调节锁紧结构，能够适配不同规格的鼓锤安装需求，建模时还原了锁紧螺丝的螺纹细节与调节旋钮的防滑齿结构。整体渲染采用棋盘格摄影棚地面作为展示背景，搭配柔和的三点布光，主光从侧上方打亮结构的机械细节，辅光弱化阴影区域的死黑，轮廓光勾勒金属部件的边缘线条，清晰展现各部件的装配关系与运动逻辑。设计过程中优先考虑结构的轻量化，在保证支撑强度的前提下对非受力区域做镂空减重处理，同时规避了不必要的复杂拼接结构，降低后续生产加工的装配难度，整体结构兼顾了踩踏的稳定性、回弹的跟手性与长期使用的耐用性，适配架子鼓演奏的专业使用场景。
